O documento apresenta uma série de exercícios sobre circuitos lógicos com botões e lâmpadas. Os exercícios 1-9 descrevem como lâmpadas devem acender ou apagar quando diferentes combinações de botões são pressionados. Os últimos exercícios propõem implementar circuitos lógicos usando Ladder Logic para controlar motores e lâmpadas.

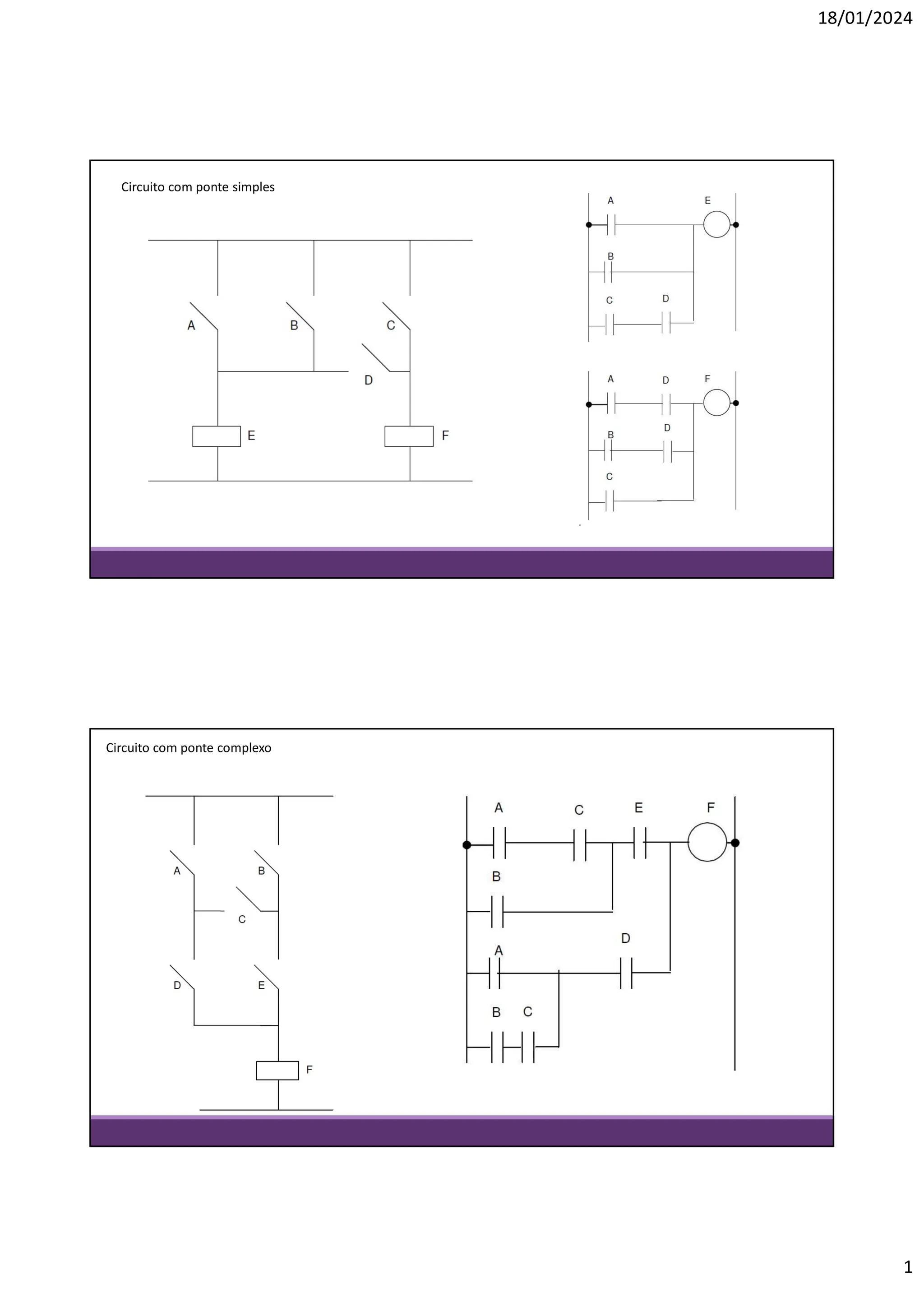

1. 18/01/2024
1
Circuito com ponte simples
Circuito com ponte complexo

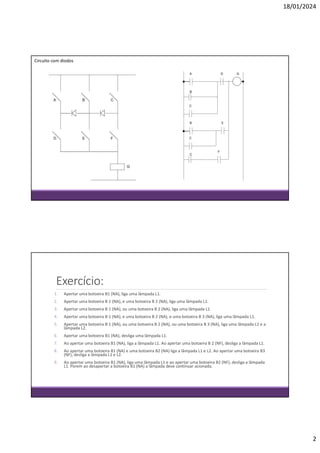

2. 18/01/2024
2
Circuito com diodos
Exercício:
1. Apertar uma botoeira B1 (NA), liga uma lâmpada L1.
2. Apertar uma botoeira B 1 (NA), e uma botoeira B 2 (NA), liga uma lâmpada L1.
3. Apertar uma botoeira B 1 (NA), ou uma botoeira B 2 (NA), liga uma lâmpada L1.
4. Apertar uma botoeira B 1 (NA), e uma botoeira B 2 (NA), e uma botoeira B 3 (NA), liga uma lâmpada L1.
5. Apertar uma botoeira B 1 (NA), ou uma botoeira B 2 (NA), ou uma botoeira B 3 (NA), liga uma lâmpada L1 e a
lâmpada L2.
6. Apertar uma botoeira B1 (NA), desliga uma lâmpada L1.
7. Ao apertar uma botoeira B1 (NA), liga a lâmpada L1. Ao apertar uma botoeira B 2 (NF), desliga a lâmpada L1.
8. Ao apertar uma botoeira B1 (NA) e uma botoeira B2 (NA) liga a lâmpada L1 e L2. Ao apertar uma botoeira B3
(NF), desliga a lâmpada L1 e L2.
9. Ao apertar uma botoeira B1 (NA), liga uma lâmpada L1 e ao apertar uma botoeira B2 (NF), desliga a lâmpada
L1. Porem ao desapertar a botoeira B1 (NA) a lâmpada deve continuar acionada.

3. 18/01/2024
3
Apertar uma botoeira B1 (NA), liga uma lâmpada L1.
Apertar uma botoeira B 1 (NA), e uma botoeira B 2 (NA), liga uma lâmpada L1.

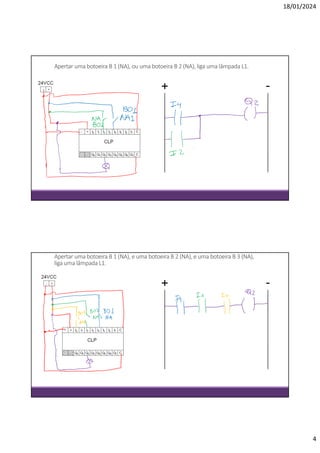

4. 18/01/2024
4
Apertar uma botoeira B 1 (NA), ou uma botoeira B 2 (NA), liga uma lâmpada L1.
Apertar uma botoeira B 1 (NA), e uma botoeira B 2 (NA), e uma botoeira B 3 (NA),
liga uma lâmpada L1.

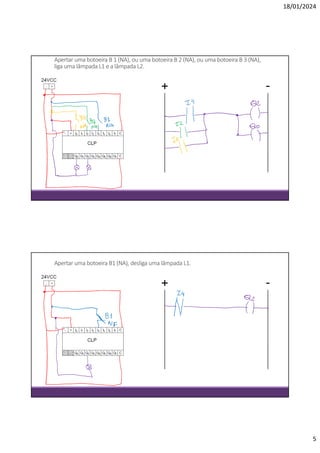

5. 18/01/2024
5
Apertar uma botoeira B 1 (NA), ou uma botoeira B 2 (NA), ou uma botoeira B 3 (NA),
liga uma lâmpada L1 e a lâmpada L2.
Apertar uma botoeira B1 (NA), desliga uma lâmpada L1.

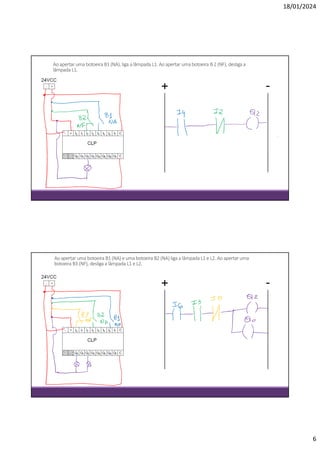

6. 18/01/2024
6
Ao apertar uma botoeira B1 (NA), liga a lâmpada L1. Ao apertar uma botoeira B 2 (NF), desliga a
lâmpada L1.
Ao apertar uma botoeira B1 (NA) e uma botoeira B2 (NA) liga a lâmpada L1 e L2. Ao apertar uma
botoeira B3 (NF), desliga a lâmpada L1 e L2.

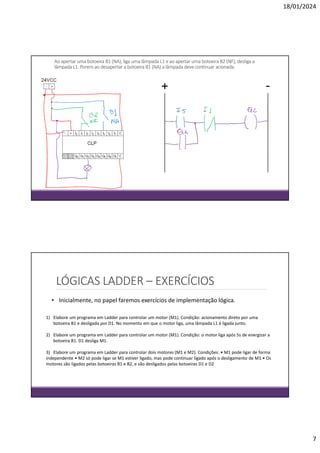

7. 18/01/2024
7
Ao apertar uma botoeira B1 (NA), liga uma lâmpada L1 e ao apertar uma botoeira B2 (NF), desliga a
lâmpada L1. Porem ao desapertar a botoeira B1 (NA) a lâmpada deve continuar acionada.
• Inicialmente, no papel faremos exercícios de implementação lógica.
LÓGICAS LADDER – EXERCÍCIOS
1) Elabore um programa em Ladder para controlar um motor (M1). Condição: acionamento direto por uma
botoeira B1 e desligada por D1. No momento em que o motor liga, uma lâmpada L1 é ligada junto.
2) Elabore um programa em Ladder para controlar um motor (M1). Condição: o motor liga após 5s de energizar a
botoeira B1. D1 desliga M1.
3) Elabore um programa em Ladder para controlar dois motores (M1 e M2). Condições: • M1 pode ligar de forma
independente • M2 só pode ligar se M1 estiver ligado, mas pode continuar ligado após o desligamento de M1 • Os
motores são ligados pelas botoeiras B1 e B2, e são desligados pelas botoeiras D1 e D2
