Estudos de análise de riscos
- 1. Eduardo Lucena C.de Amorim Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC FERRAMENTAS PARA ANÁLISE DE RISCO

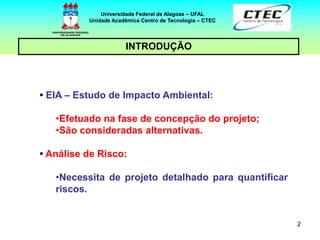

- 2. 2 INTRODUÇÃO Universidade Federal deAlagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC • EIA – Estudo de Impacto Ambiental: •Efetuado na fase de concepção do projeto; •São consideradas alternativas. • Análise de Risco: •Necessita de projeto detalhado para quantificar riscos.
- 3. 3 IDENTIFICAÇÃO DE PERIGOS UniversidadeFederal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC • Ponto de partida dos estudos de risco: •Varredura da instalação (ou processo); •Identificação de eventos iniciadores de falhas operacionais. • Posteriormente, quantifica-se a probabilidade de ocorrência dos eventos.

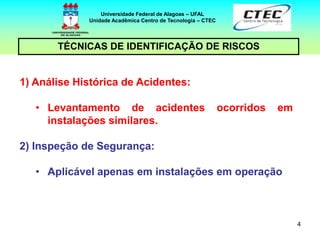

- 4. 4 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 1) Análise Histórica de Acidentes: • Levantamento de acidentes ocorridos em instalações similares. 2) Inspeção de Segurança: • Aplicável apenas em instalações em operação

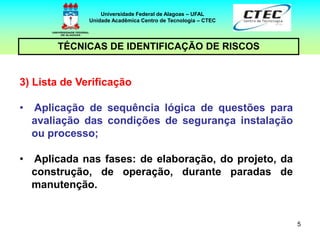

- 5. 5 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 3) Lista de Verificação • Aplicação de sequência lógica de questões para avaliação das condições de segurança instalação ou processo; • Aplicada nas fases: de elaboração, do projeto, da construção, de operação, durante paradas de manutenção.
- 6. 6 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 4) Método “E se ... ?” (What – If) • Identificação de eventos indesejados por equipes de especialistas; • Análise da variação (incerteza) na saída de um modelo, de acordo com diferentes fontes de variação na entrada do modelo; • A atribuição das saídas pode ser qualitativa ou quantitativa.

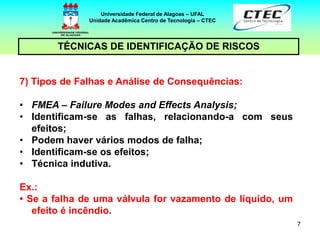

- 7. 7 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 7) Tipos de Falhas e Análise de Consequências: • FMEA – Failure Modes and Effects Analysis; • Identificam-se as falhas, relacionando-a com seus efeitos; • Podem haver vários modos de falha; • Identificam-se os efeitos; • Técnica indutiva. Ex.: • Se a falha de uma válvula for vazamento de líquido, um efeito é incêndio.

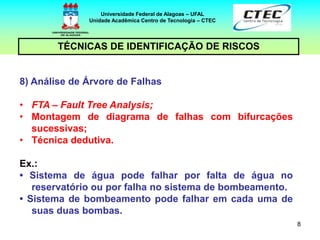

- 8. 8 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 8) Análise de Árvore de Falhas • FTA – Fault Tree Analysis; • Montagem de diagrama de falhas com bifurcações sucessivas; • Técnica dedutiva. Ex.: • Sistema de água pode falhar por falta de água no reservatório ou por falha no sistema de bombeamento. • Sistema de bombeamento pode falhar em cada uma de suas duas bombas.

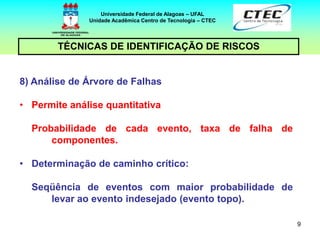

- 9. 9 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 8) Análise de Árvore de Falhas • Permite análise quantitativa Probabilidade de cada evento, taxa de falha de componentes. • Determinação de caminho crítico: Seqüência de eventos com maior probabilidade de levar ao evento indesejado (evento topo).

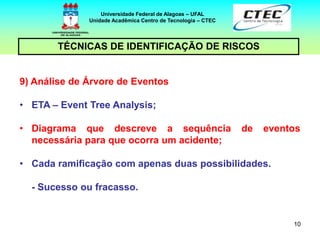

- 10. 10 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 9) Análise de Árvore de Eventos • ETA – Event Tree Analysis; • Diagrama que descreve a sequência de eventos necessária para que ocorra um acidente; • Cada ramificação com apenas duas possibilidades. - Sucesso ou fracasso.

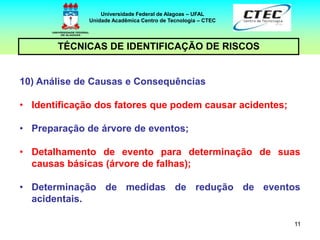

- 11. 11 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC 10) Análise de Causas e Consequências • Identificação dos fatores que podem causar acidentes; • Preparação de árvore de eventos; • Detalhamento de evento para determinação de suas causas básicas (árvore de falhas); • Determinação de medidas de redução de eventos acidentais.

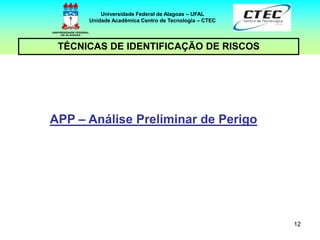

- 12. 12 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC APP – Análise Preliminar de Perigo

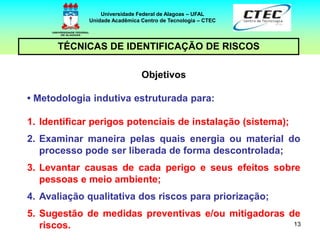

- 13. 13 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC Objetivos • Metodologia indutiva estruturada para: 1. Identificar perigos potenciais de instalação (sistema); 2. Examinar maneira pelas quais energia ou material do processo pode ser liberada de forma descontrolada; 3. Levantar causas de cada perigo e seus efeitos sobre pessoas e meio ambiente; 4. Avaliação qualitativa dos riscos para priorização; 5. Sugestão de medidas preventivas e/ou mitigadoras de riscos.
- 14. 14 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC Escopo • Eventos perigosos cujas causas originam-se da instalação (ou sistema): 1. Falhas de componentes ou do sistema; 2. Erros operacionais e de manutenção. • Resultados são qualitativos 1. Não fornecem resultados numéricos.

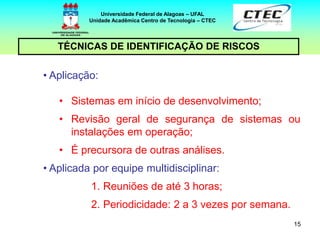

- 15. 15 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC • Aplicação: • Sistemas em início de desenvolvimento; • Revisão geral de segurança de sistemas ou instalações em operação; • É precursora de outras análises. • Aplicada por equipe multidisciplinar: 1. Reuniões de até 3 horas; 2. Periodicidade: 2 a 3 vezes por semana.
- 16. 16 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC INFORMAÇÕES NECESSÁRIAS

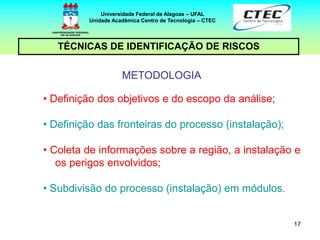

- 17. 17 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC METODOLOGIA • Definição dos objetivos e do escopo da análise; • Definição das fronteiras do processo (instalação); • Coleta de informações sobre a região, a instalação e os perigos envolvidos; • Subdivisão do processo (instalação) em módulos.

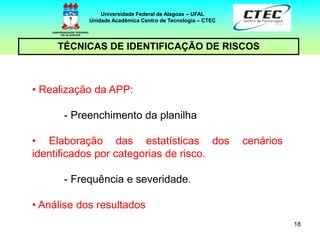

- 18. 18 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC • Realização da APP: - Preenchimento da planilha • Elaboração das estatísticas dos cenários identificados por categorias de risco. - Frequência e severidade. • Análise dos resultados

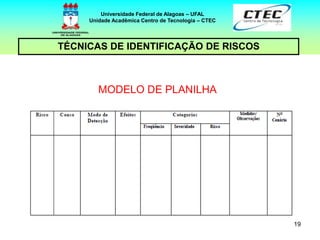

- 19. 19 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC MODELO DE PLANILHA
- 20. 20 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC FREQUÊNCIA

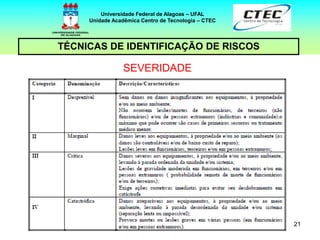

- 21. 21 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC SEVERIDADE

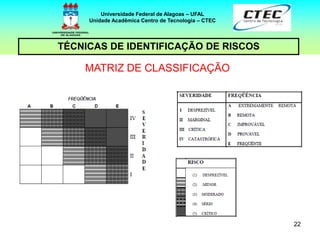

- 22. 22 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC MATRIZ DE CLASSIFICAÇÃO

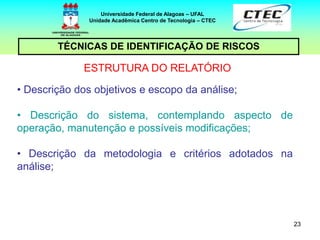

- 23. 23 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC ESTRUTURA DO RELATÓRIO • Descrição dos objetivos e escopo da análise; • Descrição do sistema, contemplando aspecto de operação, manutenção e possíveis modificações; • Descrição da metodologia e critérios adotados na análise;
- 24. 24 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC ESTRUTURA DO RELATÓRIO • Apresentação da Análise Preliminar de Riscos: 1. Modelos de análise 2. Planilhas da APP 3. Estatísticas dos cenários de acidentes • Conclusões gerais com cenários de risco sério ou crítico identificados na APP • Referências bibliográficas • Anexos: 1. Fluxogramas utilizados na APP

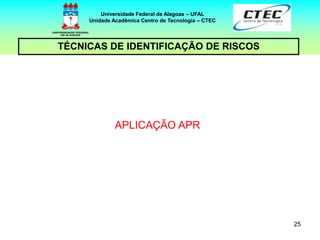

- 25. 25 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC APLICAÇÃO APR
- 26. 26 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC

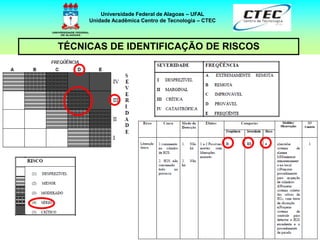

- 27. 27 TÉCNICAS DE IDENTIFICAÇÃODE RISCOS Universidade Federal de Alagoas – UFAL Unidade Acadêmica Centro de Tecnologia – CTEC
