1. ELT048 - SOE
Kernel Cooperativo
Rodrigo Almeida
Universidade Federal de Itajubá

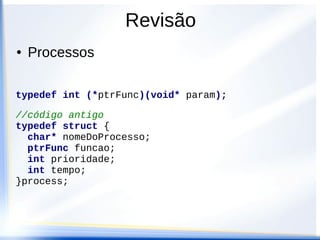

2. Revisão
● Processos
typedef int (*ptrFunc)(void* param);
//código antigo
typedef struct {
char* nomeDoProcesso;
ptrFunc funcao;
int prioridade;
int tempo;
}process;

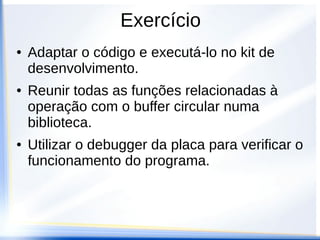

3. Exercício
● Adaptar o código e executá-lo no kit de
desenvolvimento.
● Reunir todas as funções relacionadas à
operação com o buffer circular numa
biblioteca.
● Utilizar o debugger da placa para verificar o
funcionamento do programa.

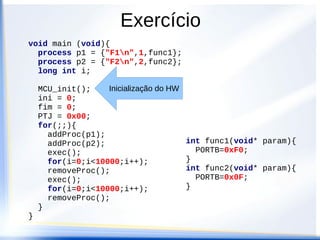

4. Exercício
void main (void){
process p1 = {"F1n",1,func1};
process p2 = {"F2n",2,func2};
long int i;
MCU_init();
ini = 0;
fim = 0;
PTJ = 0x00;
for(;;){
addProc(p1);
addProc(p2);
exec();
for(i=0;i<10000;i++);
removeProc();
exec();
for(i=0;i<10000;i++);
removeProc();
}
}
int func1(void* param){
PORTB=0xF0;
}
int func2(void* param){
PORTB=0x0F;
}
Inicialização do HW

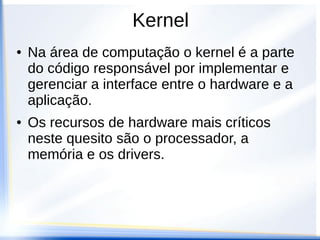

5. Kernel
● Na área de computação o kernel é a parte
do código responsável por implementar e
gerenciar a interface entre o hardware e a
aplicação.
● Os recursos de hardware mais críticos
neste quesito são o processador, a
memória e os drivers.

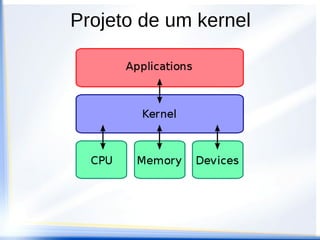

6. Projeto de um kernel

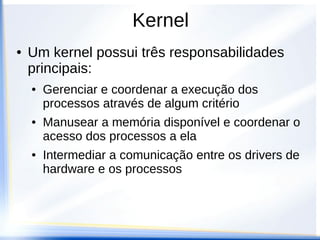

7. Kernel
● Um kernel possui três responsabilidades
principais:
● Gerenciar e coordenar a execução dos
processos através de algum critério
● Manusear a memória disponível e coordenar o
acesso dos processos a ela
● Intermediar a comunicação entre os drivers de
hardware e os processos

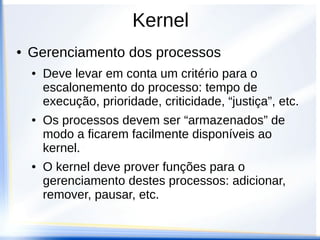

8. Kernel
● Gerenciamento dos processos
● Deve levar em conta um critério para o
escalonemento do processo: tempo de
execução, prioridade, criticidade, “justiça”, etc.
● Os processos devem ser “armazenados” de
modo a ficarem facilmente disponíveis ao
kernel.
● O kernel deve prover funções para o
gerenciamento destes processos: adicionar,
remover, pausar, etc.

9. Kernel
● Gerenciamento da memória disponível
● A gestão do espaço disponível para cada
processo é de responsabilidade do kernel
● Um ponto crítico é garantir que cada processo
só possa acessar sua região de memória. Isto
só pode ser feito se houver um hardware
dedicado a este ponto: MMU

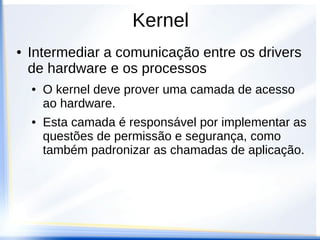

10. Kernel
● Intermediar a comunicação entre os drivers
de hardware e os processos
● O kernel deve prover uma camada de acesso
ao hardware.
● Esta camada é responsável por implementar as
questões de permissão e segurança, como
também padronizar as chamadas de aplicação.

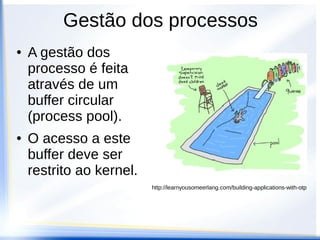

11. Gestão dos processos
● A gestão dos
processo é feita
através de um
buffer circular
(process pool).
● O acesso a este
buffer deve ser
restrito ao kernel.
http://learnyousomeerlang.com/building-applications-with-otp

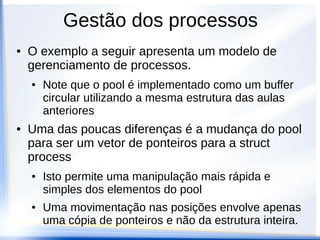

12. Gestão dos processos
● O exemplo a seguir apresenta um modelo de
gerenciamento de processos.
● Note que o pool é implementado como um buffer
circular utilizando a mesma estrutura das aulas
anteriores
● Uma das poucas diferenças é a mudança do pool
para ser um vetor de ponteiros para a struct
process
● Isto permite uma manipulação mais rápida e
simples dos elementos do pool
● Uma movimentação nas posições envolve apenas
uma cópia de ponteiros e não da estrutura inteira.

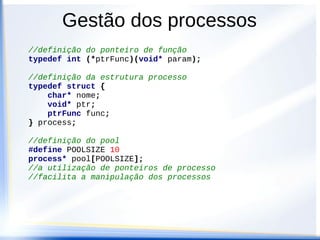

13. //definição do ponteiro de função
typedef int (*ptrFunc)(void* param);
//definição da estrutura processo
typedef struct {
char* nome;
void* ptr;
ptrFunc func;
} process;
//definição do pool
#define POOLSIZE 10
process* pool[POOLSIZE];
//a utilização de ponteiros de processo
//facilita a manipulação dos processos
Gestão dos processos

14. //função de adição de “process” no pool
void addProc(process nProcesso){
//checagem de espaço disponível
if ( ((fim+1)%POOLSIZE) != ini){
//Atualização da posição atual
buffer[fim] = nProcesso;
//incremento da posição
fim = (fim+1)%(POOLSIZE);
}
}
//função de remoção de um “process” do poolvoid
removeProc (void){
//checagem se existe alguem pra retirar
if ( ini != fim ){
//incremento da posição
ini = (ini+1)%(POOLSIZE);
}
}
Gestão dos processos

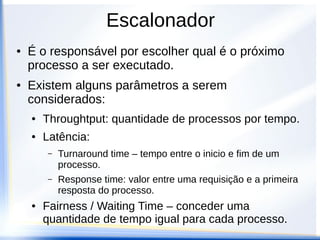

15. Escalonador
● É o responsável por escolher qual é o próximo
processo a ser executado.
● Existem alguns parâmetros a serem
considerados:
● Throughtput: quantidade de processos por tempo.
● Latência:
– Turnaround time – tempo entre o inicio e fim de um
processo.
– Response time: valor entre uma requisição e a primeira
resposta do processo.
● Fairness / Waiting Time – conceder uma
quantidade de tempo igual para cada processo.

16. Escalonador
● First in first out
● Shortest remaining time
● Fixed priority pre-emptive scheduling
● Round-robin scheduling
● Multilevel queue scheduling

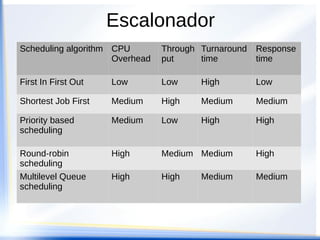

17. Escalonador
Scheduling algorithm CPU
Overhead
Through
put
Turnaround
time
Response
time
First In First Out Low Low High Low
Shortest Job First Medium High Medium Medium
Priority based
scheduling
Medium Low High High
Round-robin
scheduling
High Medium Medium High
Multilevel Queue
scheduling
High High Medium Medium

18. Escalonador
Operating System Preemption Algorithm
Amiga OS Yes Prioritized Round-robin scheduling
FreeBSD Yes Multilevel feedback queue
Linux pre-2.6 Yes Multilevel feedback queue
Linux 2.6-2.6.23 Yes O(1) scheduler
Linux post-2.6.23 Yes Completely Fair Scheduler
Mac OS pre-9 None Cooperative Scheduler
Mac OS 9 Some Preemptive for MP tasks, Cooperative
Scheduler for processes and threads
Mac OS X Yes Multilevel feedback queue
NetBSD Yes Multilevel feedback queue
Solaris Yes Multilevel feedback queue
Windows 3.1x None Cooperative Scheduler
Windows 95, 98, Me Half Preemptive for 32-bit processes, Cooperative
Scheduler for 16-bit processes
Windows NT (XP,
Vista, 7, 2k)
Yes Multilevel feedback queue

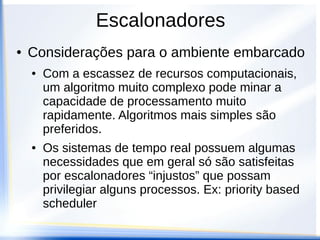

19. Escalonadores
● Considerações para o ambiente embarcado
● Com a escassez de recursos computacionais,
um algoritmo muito complexo pode minar a
capacidade de processamento muito
rapidamente. Algoritmos mais simples são
preferidos.
● Os sistemas de tempo real possuem algumas
necessidades que em geral só são satisfeitas
por escalonadores “injustos” que possam
privilegiar alguns processos. Ex: priority based
scheduler

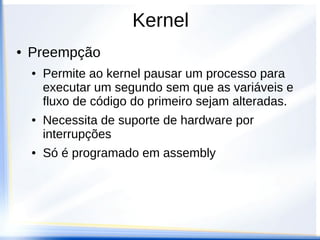

20. Kernel
● Preempção
● Permite ao kernel pausar um processo para
executar um segundo sem que as variáveis e
fluxo de código do primeiro sejam alteradas.
● Necessita de suporte de hardware por
interrupções
● Só é programado em assembly

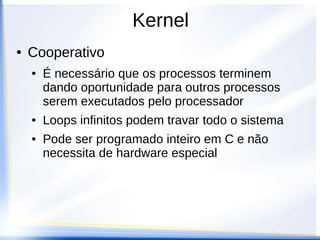

21. Kernel
● Cooperativo
● É necessário que os processos terminem
dando oportunidade para outros processos
serem executados pelo processador
● Loops infinitos podem travar todo o sistema
● Pode ser programado inteiro em C e não
necessita de hardware especial

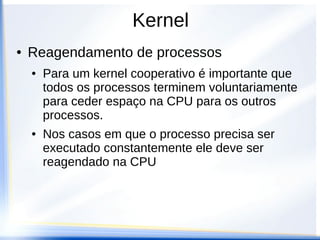

22. Kernel
● Reagendamento de processos
● Para um kernel cooperativo é importante que
todos os processos terminem voluntariamente
para ceder espaço na CPU para os outros
processos.
● Nos casos em que o processo precisa ser
executado constantemente ele deve ser
reagendado na CPU

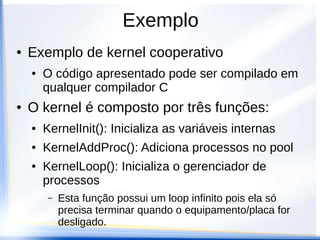

23. Exemplo
● Exemplo de kernel cooperativo
● O código apresentado pode ser compilado em
qualquer compilador C
● O kernel é composto por três funções:
● KernelInit(): Inicializa as variáveis internas
● KernelAddProc(): Adiciona processos no pool
● KernelLoop(): Inicializa o gerenciador de
processos
– Esta função possui um loop infinito pois ela só
precisa terminar quando o equipamento/placa for
desligado.

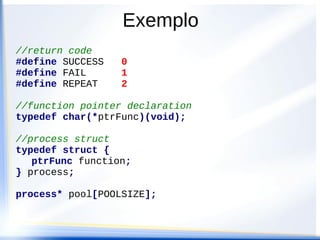

24. //return code
#define SUCCESS 0
#define FAIL 1
#define REPEAT 2
//function pointer declaration
typedef char(*ptrFunc)(void);
//process struct
typedef struct {
ptrFunc function;
} process;
process* pool[POOLSIZE];
Exemplo

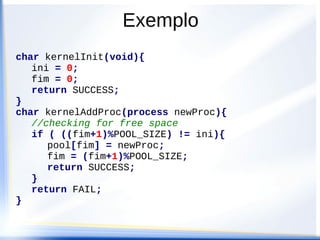

25. char kernelInit(void){
ini = 0;
fim = 0;
return SUCCESS;
}
char kernelAddProc(process newProc){
//checking for free space
if ( ((fim+1)%POOL_SIZE) != ini){
pool[fim] = newProc;
fim = (fim+1)%POOL_SIZE;
return SUCCESS;
}
return FAIL;
}
Exemplo

26. void kernelLoop(void){
int i=0;
for(;;){
//Do we have any process to execute?
if (ini != fim){
printf("Ite. %d, Slot. %d: ", i, start);
//check if there is need to reschedule
if (pool[start]->Func() == REPEAT){
kernelAddProc(pool[ini]);
}
//prepare to get the next process;
ini = (ini+1)%POOL_SIZE;
i++; // only for debug;
}
}
}
Exemplo

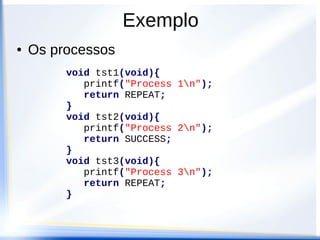

27. void tst1(void){
printf("Process 1n");
return REPEAT;
}
void tst2(void){
printf("Process 2n");
return SUCCESS;
}
void tst3(void){
printf("Process 3n");
return REPEAT;
}
● Os processos
Exemplo

28. void main(void){
//declaring the processes
process p1 = {tst1};
process p2 = {tst2};
process p3 = {tst3};
kernelInit();
//Test if the process was added successfully
if (kernelAddProc(p1) == SUCCESS){
printf("1st process addedn");}
if (kernelAddProc(p2) == SUCCESS){
printf("2nd process addedn");}
if (kernelAddProc(p3) == SUCCESS){
printf("3rd process addedn");}
kernelLoop();
}
Exemplo

29. Console Output:
---------------------------
1st process added
2nd process added
3rd process added
Ite. 0, Slot. 0: Process 1
Ite. 1, Slot. 1: Process 2
Ite. 2, Slot. 2: Process 3
Ite. 3, Slot. 3: Process 1
Ite. 4, Slot. 0: Process 3
Ite. 5, Slot. 1: Process 1
Ite. 6, Slot. 2: Process 3
Ite. 7, Slot. 3: Process 1
Ite. 8, Slot. 0: Process 3
...
---------------------------
Exemplo

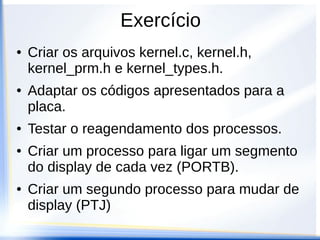

30. Exercício
● Criar os arquivos kernel.c, kernel.h,
kernel_prm.h e kernel_types.h.
● Adaptar os códigos apresentados para a
placa.
● Testar o reagendamento dos processos.
● Criar um processo para ligar um segmento
do display de cada vez (PORTB).
● Criar um segundo processo para mudar de
display (PTJ)
