1. Téc. Seg. do Trabalho: Andrews Tamburro

2. 01 – DEFINIÇÃO DE FOGO
FOGO INCÊNDIO
DESEJADO
UTILIZADO
SOB CONTROLE
INDESEJADO
DESTRUIDOR
FORA DE CONTROLE

3. 01– DEFINIÇÃO DE FOGO
 Definição de Fogo: - Produto de uma reação
química, denominada combustão, que produz luz e
calor ou só calor.
 Elementos do fogo:
 Combustível
 Oxigênio (Comburente)
 Calor

4.  Combustível: Material ou substância que possui a
propriedade de queimar. Apresentam-se em três
estados:
Sólido
Liquido
Gasoso
 Comburente: É Oxigênio em proporções
adequadas (± 8%).
 Calor: Elemento que proporciona a reação entre o
combustível e o comburente. Há casos em ocorrem
combustão espontânea.
01 – DEFINIÇÃO DE FOGO

5. TRIÂNGULO DO FOGO

6. Pela transformação da energia mecânica:
a) Atrito
Por falta de lubrificação em motores, máquinas,
eixos de rodas e de transmissão etc, pode ser a causa de
muitos incêndios.
01– DEFINIÇÃO DE FOGO

7.  Pela transformação da energia química:
O calor é produzido por efeito da combinação entre certos
corpos. Se dessa combinação resultar o desprendimento de calor, a
reação química será exotérmica (cal virgem + água; sódio ou o
potássio + água; óleo vegetal + ar; etc). A reação química será de
natureza endotérmica quando se verificar a absorção de calor, o que
normalmente ocorre na formação de corpos explosivos, a exemplo da
combinação da glicerina com o ácido nítrico.
01– DEFINIÇÃO DE FOGO

8. 01 – DEFINIÇÃO DE FOGO
 Pela transformação da energia elétrica:
A tendência da eletricidade, quando flui por um condutor, é
desenvolver temperatura, transformando-se em energia térmica todas
as vezes que encontra um obstáculo no seu caminho, uma resistência
a sua passagem.

9. Pontos de Fulgor, combustão e ignição:
Praticamente todos os corpos quando submetidos à ação do
calor, não sendo gasosos, terão que se gaseificar para assim
poderem reagir com o oxigênio do ar e se queimar. Naturalmente
que o grau de temperatura necessário varia de corpo para corpo,
portanto é importante lembrar que a temperatura é um efeito
resultante da intensividade do calor aplicado a um corpo, enquanto a
quantidade de calor que um corpo absorve ou desprende para
estabelecer uma determinada temperatura representa a causa.
Partindo desse principio, pode-se definir o que sejam Pontos de
fulgor, de combustão e de ignição.
01 – DEFINIÇÃO DE FOGO
Formação do Fogo – Pontos Notáveis

10.  Ponto de Fulgor - É a temperatura mínima, na qual um corpo
começa a desprender vapores que se inflamam em contato com
uma chama. Afastada a chama, o fogo se apaga devido à
insuficiência na quantidade de vapores.
PONTOS DE TEMPERATURA

11.  Ponto de Combustão ou inflamação - É a temperatura mínima,
na qual os vapores do combustível se formam com rapidez e em
quantidade suficiente para sustentar a queima, bastando para isso
que entre em contato com uma fonte de ignição.
PONTOS DE TEMPERATURA

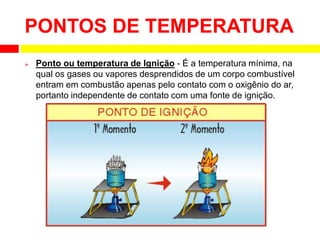

12.  Ponto ou temperatura de Ignição - É a temperatura mínima, na
qual os gases ou vapores desprendidos de um corpo combustível
entram em combustão apenas pelo contato com o oxigênio do ar,
portanto independente de contato com uma fonte de ignição.
PONTOS DE TEMPERATURA

13. Observação:
 Os gases não tem ponto de fulgor, queimam imediatamente além de
formarem mistura explosiva com o ar.
03 – DEFINIÇÃO DE FOGO
Produtos Ponto de Fulgor ºC Ponto de Ignição
Benzeno -11 560
Lacas -17.7 235
Benzina -17.7 287
Éter -45 160
Acetona -17.7 465
Gasolina -42 257
Solvente (tipo varsol) 38/43 232
Querosene 38 210
Terebentina 12.6 365
Álcool 34.9 253
 Pontos de fulgor e de ignição de alguns dos produtos comumente usados nas
indústrias e na vida doméstica:

14. PONTOS DE TEMPERATURA
Ponto de
Ponto de
Ponto de

15.  Classe ‘’A” : Fogo em material combustível
sólido.
 Exemplo: Papel, Madeira, Tecidos, Fibras,
etc.
02– CLASSES DO FOGO
 Classe ‘’B” : Fogo em gases, líquidos e
pastas inflamáveis.
Exemplo: Óleos, Gasolina, GLP,
Thinner, Álcool, Cera, etc.

16.  Classe “C” : Fogo em equipamentos
elétricos (ligados)
 Exemplo: Computador, Motores, Painéis, etc.
 Classe “D” : Fogo em metais pirofóricos.
Exemplo: Magnésio, Potássio, Alumínio em
pó, etc.
02– CLASSES DO FOGO

17. 03 – MÉTODOS DE EXTINÇÃO

18. 03 – MÉTODOS DE EXTINÇÃO

19. 03 – MÉTODOS DE EXTINÇÃO

20. 04 – AGENTES EXTINTORES
Água: Ação de Extinção é o resfriamento, podendo ser empregada
tanto no estado líquido como no gasoso.
 Estado líquido - JATO COMPACTO E CHUVEIRO
(Resfriamento), NEBLINA (Resfriamento e Abafamento (forma de
vapor)).
Espuma: Ação de extinção é de abafamento e, secundariamente,
de resfriamento; por utilizar água na sua formação, conduz corrente
elétrica.
ESPUMA QUÍMICA – Reação Química entre Sulfato de Alumínio e
Bicarbonato com estabilizador de espuma.
Por um processo de batimento de uma mistura de água com um
agente espumante e a aspiração simultânea de ar atmosférico em
esguicho próprio, temos também a formação de ESPUMA
MECÂNICA, que pode ser de baixa, média e alta expansão.

21. Gases Inertes: tais como o anidrido carbônico ou gás
carbônico, o nitrogênio e os hidrocarboneto halogenados, não
conduzem corrente elétrica, e extinguem o fogo por
abafamento ou rompimento de cadeia iônica.
Pós químicos: tais como o bicarbonato de sódio, o sulfato
de alumínio, a grafite, há pós especiais, próprios para fogo em
magnésio, sódio e potássio. Esse pós químico geralmente
atuam por abafamento e rompimento da cadeia iônica e não
são condutores de eletricidade.
04– AGENTES EXTINTORES

22. 04– AGENTES EXTINTORES

23. 04– AGENTES EXTINTORES

24. 04 – AGENTES EXTINTORES

25. Capacidade 10 L
Alcance médio do
Jato
10 M
Tempo de Descarga 60 s
Funcionamento: A Pressão do
Gás propelente expele a Água
quando o Gatilho é acionado.
Fogo em material
combustível sólido.
Exemplo: Papel,
Madeira, Tecidos,
Fibras, Plásticos, etc.
04 – ÁGUA PRESSURIZADA

26. Capacidade 10 L
Alcance médio do
Jato
5 M
Tempo de Descarga 60 s
Funcionamento: Abre-se a
válvula do Gás, propelente
expele a Água quando a válvula
é aberta.
04 – ESPUMA MECÂNICA

27. Capacidade 2 ; 4 ou 6 Kg
Alcance médio do Jato 2,5 M
Tempo de Descarga 25 s
Funcionamento: Gás armazenado sob
pressão, liberado ao acionar o gatilho.
Fogo em gases, líquidos
e
pastas inflamáveis.
Exemplo: Óleos,
Gasolina, GLP,
Álcool, Cola, etc.
04 – CO2 – DIÓXIDO DE
CARBONO

28. 04 – PÓ QUÍMICO SECO - PQS
Capacidade
1; 2 ; 4 ; 6
8 ou12 Kg
Alcance médio do
Jato
5 M
Tempo de Descarga
15 s (4)
25 s (12)
Funcionamento: Gás armazenado
sob pressão, liberado ao
acionar o gatilho.
Fogo em
equipamentos
elétricos
(ligados)

29. EQUIPAMENTOS DE
COMBATE À INCÊNDIOS
09 -

30. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E
PÂNICO
11 – SINALIZAÇÃO DE SEGURANÇA

31. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E
PÂNICO
11 – SINALIZAÇÃO DE SEGURANÇA

32. 5.3.5 Nas áreas industriais e depósitos, deve ser pintada de vermelho, com
bordas amarelas, uma área de piso sob o extintor, a fim de evitar que seu
acesso seja obstruído. Esta área deve ter, no mínimo, as seguintes
dimensões:
a) área pintada de VERMELHO: 0,70 m x 0,70 m;
b) bordas AMARELAS: 0,15 m de largura.
5.3.6 Em áreas que dificultem a visualização das marcações de parede e
coluna, devem-se utilizar também setas direcionais, dando o
posicionamento dos extintores, que devem ser instaladas onde forem mais
adequadas e visíveis. Recomenda-se que seja utilizada a cor VERMELHA
com bordas amarelas.
5.3.7 As cores a serem utilizadas devem obedecer, quanto à sua
pigmentação, ao previsto na NBR 7195.
NBR 12693FEV 1993
Sistemas de proteção por extintores de incêndio
11.2 – SINALIZAÇÃO DE
SEGURANÇA

33. 11.2 – SINALIZAÇÃO DE
SEGURANÇA

34. 11.2 – SINALIZAÇÃO DE
SEGURANÇA

35. 11.2 – SINALIZAÇÃO DE
SEGURANÇA

36. 11.2 – SINALIZAÇÃO DE
SEGURANÇA

37. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS
12 –
Avaliar a Situação:
 Existem Vítimas?
 O que Queima?
 Onde Queima?
 Quanto Queima?
Devemos Sempre:
Definir Procedimentos
Verificar Recursos
Disponíveis
Redefinir Procedimentos,
sempre que Necessário!

38. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS
12 –

39. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS
12 –

40. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS
12 –

41. 13 – PLANO DE
EMERGÊNCIA
ABANDONO DE ÁREA
Procedimentos de Segurança que
contemplam abandono de área:
•Vazamento de produtos;
•Queima de materiais em
equipamentos
•Plano de emergência - Incêndio.

42. 13 – PLANO DE
EMERGÊNCIA
RESPONSABILIDADE E AUTORIDADE
•Gerencia da planta (Diretoria);
•Técnicos em Segurança (se houver!).
•Outros;
•Colaboradores
•Atender os procedimentos
•Praticar os exercícios simulados.

43. 13 – PLANO DE
EMERGÊNCIA
ROTINA DE ABANDONO DE ÁREA
Procedimento estabelecido e implementado
para abandono da área da fábrica.
SINAL SONORO
DESLOCAMENTO ATRAVÉS DAS ROTAS DE FUGA E
ACESSO AOS PONTOS DE ENCONTRO ESTABELECIDOS.

44. 13 – PLANO DE
EMERGÊNCIA
AVISO SONORO
• Sinal de alerta sonoro que indica aos colaboradores
o momento de abandono da área.
ROTAS DE FUGA
• Rota estabelecida para que serve de orientação aos
colaboradores no momento de abandono do ambiente de
trabalho;
• Sinalizadas com placas indicativas de material com visibilidade
no escuro;
• Se a energia for desligada as lâmpadas de emergência devem
iluminar os corredores e saídas.

45. 13 – PLANO DE
EMERGÊNCIA
PONTO DE ENCONTRO
• Local seguro e ventilado.
• De fácil acesso e longe dos pontos
perigosos da empresa.
• Onde serão Reunidos os Colaboradores,
após o ABANDONO DA ÁREA.

46. EQUIPE DE SALVAMENTO
• Equipe constituída por colaboradores
treinados na prestação de socorro e
orientação às vítimas que possam ser
envolvidas por emergências diversas no local
de trabalho.
• A equipe devidamente treinada utilizará
recursos de segurança disponibilizados pela
empresa.
13 – PLANO DE
EMERGÊNCIA

47. •PARE o que estiver executando;
•Se possível DESLIGUE a máquina ou aparelho que estiver usando;
•FECHE o gás ou qualquer chama aberta;
•Ao sair, feche as porta se janelas (NÃO AS TRANQUE);
•DESOBSTRUA PASSAGENS caso necessário;
•DIRIJA-SE À SAÍDA INDICADA mantendo-se em fila e aguardando
distância segura do colaborador da frente;
•Movimente-se de modo rápido e ordeiro, NÃO CORRA;
•Mantenha-se em grupo após a saída para facilitar a conferência;
•Na presença de fumaça, movimentar-se abaixado;
•Se a emergência for incêndio e estiver usando roupa de nylon, tire-a
do corpo e carregue na mão;
•SEGUIR AS INSTRUÇÕES DOS MEMBROS DA CIPA E DA BRIGADA
DE INCÊNDIO;
•DIRIJA-SE AO PONTO DE ENCONTRO onde haverá esclarecimentos
PROCEDIMENTOS PARA ABANDONO DE
ÁREA
COMO PROCEDER

48. •Não corra sem saber para onde;
•Não atrase a fim de não atrapalhar a fila;
•Não use sapatos de salto alto;
•Não grite e nem faça barulho desnecessário;
•Não ria e nem fume;
•Não cause qualquer confusão ou brincadeiras;
•Não fique nos sanitários, vestiários ou qualquer outro
compartimento;
•Não volte para apanhar roupas ou outros objetos
esquecidos;
•Não use elevadores ou saídas designadas para outros fins;
•Não demore em atender as instruções.
PROCEDIMENTOS PARA ABANDONO DE
ÁREA
COMO PROCEDER

49. 14 - COMO USAR O
EXTINTOR
 Procure um extintor apropriado para a CLASSE DO INCÊNDIO a ser
combatido.
 Segure o extintor na posição na posição vertical.
 Rompa o lacre.
 Retire o pino de segurança.
Observe a posição do vento e fique a favor dele. Isso evita que a
fumaça e o próprio extintor se torne um empecilho.
 A distância ideal para o combate gira em torno de um metro.
É claro que às vezes o ideal não é possível, então busque chegar
mais o perto possível, dentro da proporção mencionada.
 Dirija o jato para a base do fogo (parte baixa do fogo), deve-se fazer
movimentos como se estivesse varrendo o fogo.
 Em combustíveis líquidos o combate deve ser feito cobrindo o fogo, fazendo
tipo uma nuvem de agente extintor.
 Aperte o gatilho até o fim.
 Ao terminar o combate, verifique se realmente as chamas foram
completamente extintas.
Esse cuidado é importante para evitar que fogo reinicie. Em alguns
casos revirar parte das cinzas será necessário.

50. 14 - COMO USAR O
EXTINTOR

51. • NBR 13434:1995 – Sinalização de segurança contra incêndio e pânico – Formas, dimensões e cores
– Padronização.
• NBR 13435:1995 – Sinalização de segurança contra incêndio e pânico – Procedimento
• NBR 13437:1995 – Símbolos gráficos para sinalização contra incêndio e pânico – Simbologia
• NBR 7500:2000 – Símbolos de risco e manuseio para o transporte e
armazenamento de materiais.
• Projeto de Norma ABNT 24:204.02-003 – jul:1999 – Produtos fotoluminescentes para sinalização de
emergência.
• Manual da Brigada de Incêndios de São Paulo – SP, 2008.
•Imagens meramente ilustrativas.
REFERÊNCIAS NORMATIVAS E
BIBLIOGRÁFICAS
Para mais esclarecimentos, consultar as seguintes
bibliografias:

52. Devemos ter a ciência e o compromisso de entender que
todos estamos envolvidos, seja Combatendo de forma direta ou
indireta (Treinando e Conscientizando) para preservar a Vida e o
Patrimônio.
PRINCÍPIOS DE COMBATE À INCÊNDIO
Elaborado
por:
TST
Andrews
Tamburro
