O documento apresenta os principais tópicos sobre combate a incêndio, incluindo introdução ao tema, histórico, definição de fogo, classes de fogo, formas de propagação, prevenção, métodos e agentes de extinção e equipamentos de segurança.
2. MÓDULO
⮚ 01 - Introdução
⮚ 02 – Histórico
⮚ 03 – Definição de fogo
⮚ 04– Classes do fogo
⮚ 05 – Formas de
propagação
⮚ 06 – Prevenção de
Incêndio
⮚ 07- Métodos de Extinção
⮚ 08 – Agentes Extintores

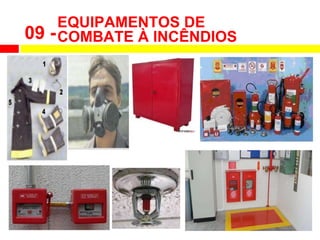

⮚ 09 – Equipamentos de
Combate à Incêndio
⮚ 10 – Sistemas
Preventivos
⮚ 11 – Sinalização de
Segurança
⮚ 12 – Procedimentos em
Casos de Incêndios
⮚ 13 – Como usar o
Extintor
⮚ 14 - Conclusão
3. 01 – INTRODUÇÃO

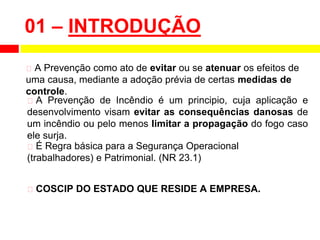

⮚ A Prevenção como ato de evitar ou se atenuar os efeitos de
uma causa, mediante a adoção prévia de certas medidas de
controle.
⮚ A Prevenção de Incêndio é um principio, cuja aplicação e
desenvolvimento visam evitar as consequências danosas de
um incêndio ou pelo menos limitar a propagação do fogo caso
ele surja.
⮚ É Regra básica para a Segurança Operacional
(trabalhadores) e Patrimonial. (NR 23.1)
⮚ COSCIP DO ESTADO QUE RESIDE A EMPRESA.
4. peCOSCIP
Regulamento que estabelece critérios e define
sistemas de segurança contra incêndio e pânico
para edificações no Estado de Pernambuco, o
qual passa a ser denominado de Código de
Segurança Contra Incêndio e Pânico para o
Estado de Pernambuco - COSCIP.
DECRETO 46.658 DE 26 /10/2018
PUBLICADO NO DUO 27/10/2021
5. 01 – INTRODUÇÃO

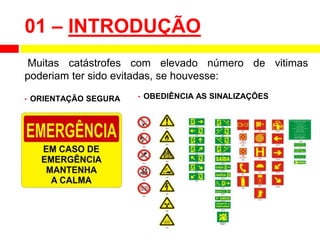

• OBEDIÊNCIA AS SINALIZAÇÕES
• ORIENTAÇÃO SEGURA
Muitas catástrofes com elevado número de vitimas
poderiam ter sido evitadas, se houvesse:
6. 01 – INTRODUÇÃO
⮚ A Prevenção de Incêndio não se
resume apenas na existência de
equipamentos de combate a incêndio
dentro da empresa.
⮚ Estará completa no momento em
que todos tiverem consciência da sua
participação do esquema defensivo.

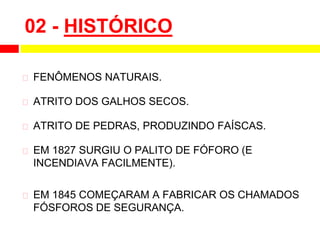

7. 02 - HISTÓRICO
⮚ FENÔMENOS NATURAIS.
⮚ ATRITO DOS GALHOS SECOS.
⮚ ATRITO DE PEDRAS, PRODUZINDO FAÍSCAS.
⮚ EM 1827 SURGIU O PALITO DE FÓFORO (E
INCENDIAVA FACILMENTE).
⮚ EM 1845 COMEÇARAM A FABRICAR OS CHAMADOS
FÓSFOROS DE SEGURANÇA.
8. 02 - HISTÓRICO
⮚ Os Romanos, no ano 06 A.C. os primeiros a organizar grupos com essa
finalidade.
⮚ Durante o Império de Caio Júlio César Otávio Augusto (63 A.C. até 14 D.C.),
foi criado um corpo de 07 mil homens – coortes vigilum .
⮚ Formadas pelos “cifonari”, pessoas que davam o alarme do fogo,
transportavam escadas e baldes, ainda, e nas horas de aflição, invocavam
deuses para que o incêndio terminasse logo.
⮚ Leis de Roma estabeleceram que as casas deviam dispor , de um sistema
com água para casos de incêndio.
⮚ Descobertas arqueológicas indicam que enormes sinistros, em particular
incêndios, destruíram cidades magníficas como, Nínive, Jericó, Jerusalém e
outras urbes. Restando para estudos ruínas e carvão.
9. 02 - HISTÓRICO

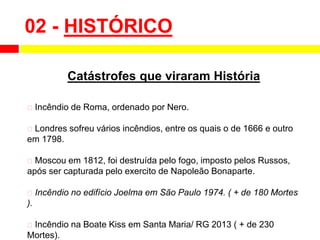

Catástrofes que viraram História
⮚ Incêndio de Roma, ordenado por Nero.
⮚ Londres sofreu vários incêndios, entre os quais o de 1666 e outro
em 1798.
⮚ Moscou em 1812, foi destruída pelo fogo, imposto pelos Russos,
após ser capturada pelo exercito de Napoleão Bonaparte.
⮚ Incêndio no edifício Joelma em São Paulo 1974. ( + de 180 Mortes
).
⮚ Incêndio na Boate Kiss em Santa Maria/ RG 2013 ( + de 230
Mortes).

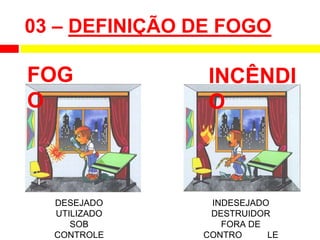

10. 03 – DEFINIÇÃO DE FOGO
FOG
O
INCÊNDI
O
DESEJADO
UTILIZADO
SOB
CONTROLE
INDESEJADO
DESTRUIDOR
FORA DE
CONTRO LE
11. 03 – DEFINIÇÃO DE FOGO
⮚ Definição de Fogo: - Produto de uma reação
química, denominada combustão, que produz luz e
calor ou só calor.

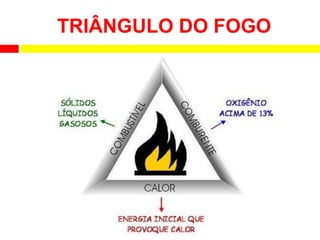

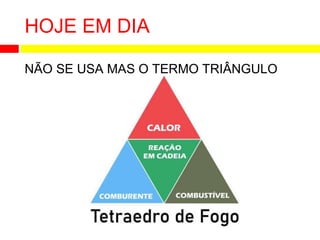

⮚ Elementos do fogo:
⮚ Combustível
⮚ Oxigênio (Comburente)
⮚ Calor

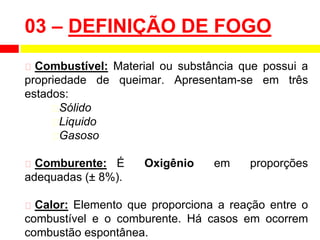

12. ⮚ Combustível: Material ou substância que possui a
propriedade de queimar. Apresentam-se em três
estados:
⮚Sólido
⮚Liquido
⮚Gasoso
⮚ Comburente: É Oxigênio em proporções
adequadas (± 8%).
⮚ Calor: Elemento que proporciona a reação entre o
combustível e o comburente. Há casos em ocorrem
combustão espontânea.
03 – DEFINIÇÃO DE FOGO

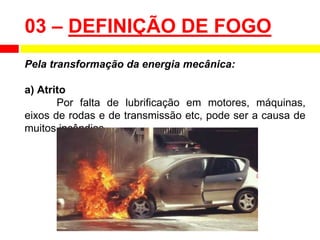

15. Pela transformação da energia mecânica:
a) Atrito
Por falta de lubrificação em motores, máquinas,
eixos de rodas e de transmissão etc, pode ser a causa de
muitos incêndios.
03 – DEFINIÇÃO DE FOGO
16. ⮚ Pela transformação da energia química:
O calor é produzido por efeito da combinação entre certos
corpos. Se dessa combinação resultar o desprendimento de calor, a
reação química será exotérmica (cal virgem + água; sódio ou o
potássio + água; óleo vegetal + ar; etc). A reação química será de
natureza endotérmica quando se verificar a absorção de calor, o que
normalmente ocorre na formação de corpos explosivos, a exemplo da
combinação da glicerina com o ácido nítrico.
03 – DEFINIÇÃO DE FOGO
17. 03 – DEFINIÇÃO DE FOGO

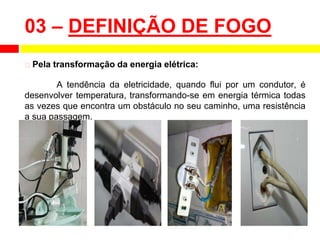

⮚ Pela transformação da energia elétrica:
A tendência da eletricidade, quando flui por um condutor, é
desenvolver temperatura, transformando-se em energia térmica todas
as vezes que encontra um obstáculo no seu caminho, uma resistência
a sua passagem.
18. Pontos de Fulgor, combustão e ignição:
Praticamente todos os corpos quando submetidos à ação do
calor, não sendo gasosos, terão que se gaseificar para assim
poderem reagir com o oxigênio do ar e se queimar. Naturalmente
que o grau de temperatura necessário varia de corpo para corpo,
portanto é importante lembrar que a temperatura é um efeito
resultante da intensividade do calor aplicado a um corpo, enquanto a
quantidade de calor que um corpo absorve ou desprende para
estabelecer uma determinada temperatura representa a causa.
Partindo desse principio, pode-se definir o que sejam Pontos de
fulgor, de combustão e de ignição.
03 – DEFINIÇÃO DE FOGO
Formação do Fogo – Pontos Notáveis

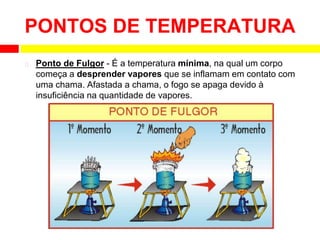

19. ⮚ Ponto de Fulgor - É a temperatura mínima, na qual um corpo
começa a desprender vapores que se inflamam em contato com
uma chama. Afastada a chama, o fogo se apaga devido à
insuficiência na quantidade de vapores.

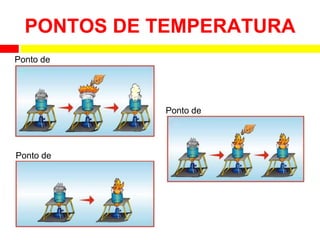

PONTOS DE TEMPERATURA

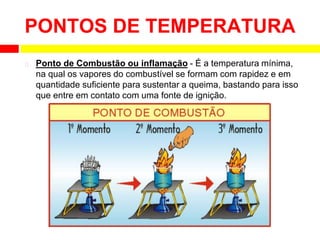

20. ⮚ Ponto de Combustão ou inflamação - É a temperatura mínima,
na qual os vapores do combustível se formam com rapidez e em
quantidade suficiente para sustentar a queima, bastando para isso
que entre em contato com uma fonte de ignição.
PONTOS DE TEMPERATURA

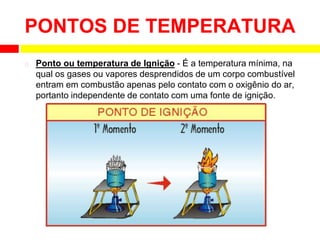

21. ⮚ Ponto ou temperatura de Ignição - É a temperatura mínima, na
qual os gases ou vapores desprendidos de um corpo combustível
entram em combustão apenas pelo contato com o oxigênio do ar,
portanto independente de contato com uma fonte de ignição.
PONTOS DE TEMPERATURA
22. Observação:
⮚ Os gases não tem ponto de fulgor, queimam imediatamente além de
formarem mistura explosiva com o ar.
03 – DEFINIÇÃO DE FOGO

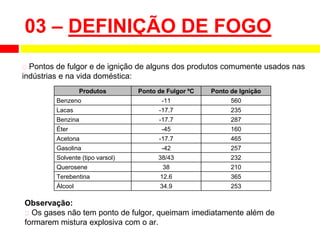

Produtos Ponto de Fulgor ºC Ponto de Ignição
Benzeno -11 560
Lacas -17.7 235
Benzina -17.7 287
Éter -45 160
Acetona -17.7 465
Gasolina -42 257
Solvente (tipo varsol) 38/43 232
Querosene 38 210
Terebentina 12.6 365
Álcool 34.9 253
⮚ Pontos de fulgor e de ignição de alguns dos produtos comumente usados nas
indústrias e na vida doméstica:
24. ⮚ Classe ‘’A” : Fogo em material combustível
sólido.
⮚ Exemplo: Papel, Madeira, Tecidos, Fibras,
etc.
04 – CLASSES DO FOGO
⮚ Classe ‘’B” : Fogo em gases, líquidos e
pastas inflamáveis.
⮚Exemplo: Óleos, Gasolina, GLP,
Thinner, Álcool, Cera, etc.
25. ⮚ Classe “C” : Fogo em equipamentos
elétricos (ligados)
⮚ Exemplo: Computador, Motores, Painéis, etc.
⮚ Classe “D” : Fogo em metais pirofóricos.
⮚Exemplo: Magnésio, Potássio, Alumínio em
pó, etc.
04 – CLASSES DO FOGO
26. É a transferência de calor de um corpo para outro
molécula por molécula, pelo contato direto ou mediante
um meio intermediário sólido.
05 - Transmissão do Calor
CONDUÇÃO
27. 05 - Transmissão do Calor

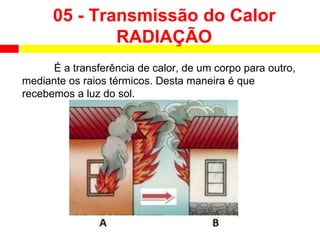

RADIAÇÃO
É a transferência de calor, de um corpo para outro,
mediante os raios térmicos. Desta maneira é que
recebemos a luz do sol.
28. 05 - Transmissão do Calor
CONVECÇÃO
É a transferência de calor de um corpo para outro ,
através da massa de ar aquecida.
29. 06 – CAUSAS DO INCÊNDIO
Classificação das Causas:
■ NATURAIS – FENÔMENOS
■ ARTIFICIAIS – AÇÃO DIRETA DO HOMEM
■ ACIDENTAIS
DESCUIDO DO HOMEM, SEM INTENÇÃO DE PROVOCÁ-
LO.
■ PROPOSITAIS
ORIGEM CRIMINOSA, INTENÇÃO DE PROVOCÁ-LO

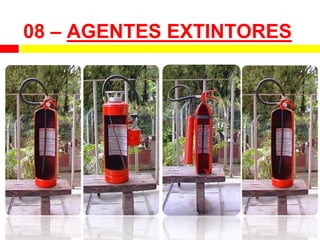

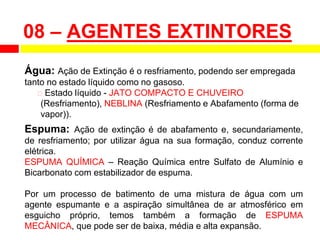

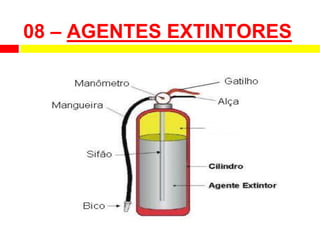

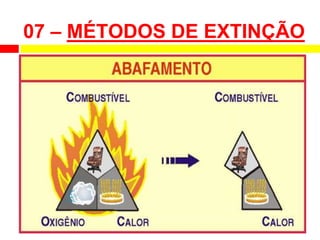

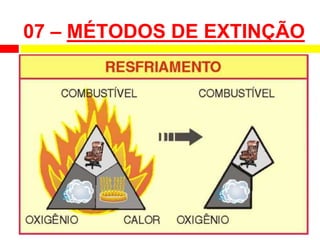

37. 08 – AGENTES EXTINTORES
Água: Ação de Extinção é o resfriamento, podendo ser empregada
tanto no estado líquido como no gasoso.
⮚ Estado líquido - JATO COMPACTO E CHUVEIRO
(Resfriamento), NEBLINA (Resfriamento e Abafamento (forma de
vapor)).
Espuma: Ação de extinção é de abafamento e, secundariamente,
de resfriamento; por utilizar água na sua formação, conduz corrente
elétrica.
ESPUMA QUÍMICA – Reação Química entre Sulfato de Alumínio e
Bicarbonato com estabilizador de espuma.
Por um processo de batimento de uma mistura de água com um
agente espumante e a aspiração simultânea de ar atmosférico em
esguicho próprio, temos também a formação de ESPUMA
MECÂNICA, que pode ser de baixa, média e alta expansão.
38. Gases Inertes: tais como o anidrido carbônico ou gás
carbônico, o nitrogênio e os hidrocarboneto halogenados, não
conduzem corrente elétrica, e extinguem o fogo por
abafamento ou rompimento de cadeia iônica.
Pós químicos: tais como o bicarbonato de sódio, o sulfato
de alumínio, a grafite, há pós especiais, próprios para fogo em
magnésio, sódio e potássio. Esse pós químico geralmente
atuam por abafamento e rompimento da cadeia iônica e não
são condutores de eletricidade.
08 – AGENTES EXTINTORES

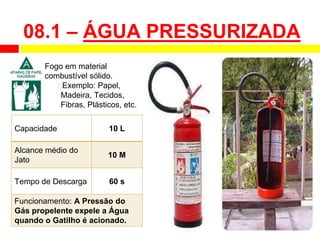

42. Capacidade 10 L
Alcance médio do
Jato
10 M
Tempo de Descarga 60 s
Funcionamento: A Pressão do
Gás propelente expele a Água
quando o Gatilho é acionado.
Fogo em material
combustível sólido.
⮚Exemplo: Papel,
Madeira, Tecidos,
Fibras, Plásticos, etc.
08.1 – ÁGUA PRESSURIZADA

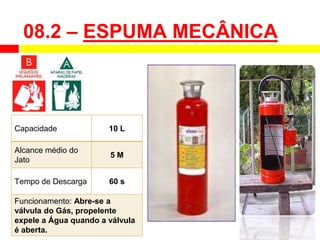

43. Capacidade 10 L
Alcance médio do
Jato
5 M
Tempo de Descarga 60 s
Funcionamento: Abre-se a
válvula do Gás, propelente
expele a Água quando a válvula
é aberta.
08.2 – ESPUMA MECÂNICA
44. Capacidade 2 ; 4 ou 6 Kg
Alcance médio do Jato 2,5 M
Tempo de Descarga 25 s
Funcionamento: Gás armazenado sob
pressão, liberado ao acionar o gatilho.
Fogo em gases, líquidos
e
pastas inflamáveis.
Exemplo: Óleos,
Gasolina, GLP,
Álcool, Cola, etc.

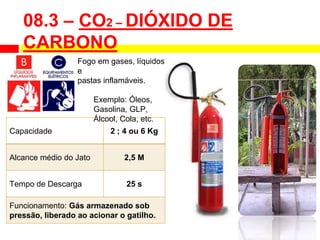

08.3 – CO2 – DIÓXIDO DE
CARBONO

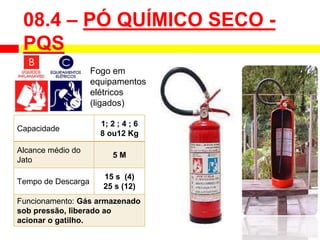

45. 08.4 – PÓ QUÍMICO SECO -
PQS
Capacidade
1; 2 ; 4 ; 6
8 ou12 Kg
Alcance médio do
Jato
5 M
Tempo de Descarga
15 s (4)
25 s (12)
Funcionamento: Gás armazenado
sob pressão, liberado ao
acionar o gatilho.
Fogo em
equipamentos
elétricos
(ligados)
47. 10 – SISTEMAS PREVENTIVOS
FIXOS
Por canalização preventiva e a rede
preventiva.
São dutos destinados a condução
da água exclusivamente
para o combate a incêndios.
Tal duto sairá do fundo do
reservatório
superior, abaixo do qual terá uma
válvula de retenção e de um
registro,
atravessando verticalmente todos
os pavimentos da edificação,
com ramificações para todas as
caixas de incêndio e terminando
no
48. 10 – SISTEMAS
PREVENTIVOS
✔ CAIXA DE INCÊNDIO
✔ REGISTRO
✔ MANGUEIRA
✔ ESGUICHO
✔BOMBAS DE INCÊNDIO
✔CHUVEIROS AUTOMÁTICOS (SPRINKLES)
✔ SISTEMA DE PROTEÇÃO CONTRA
DESCARGAS ATMOSFÉRICAS (PARA-
RAIOS)
✔ESCADA ENCLAUSULADA A PROVA DE
FUMAÇA

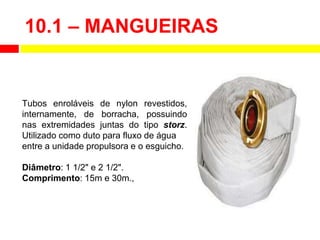

49. 10.1 – MANGUEIRAS
Tubos enroláveis de nylon revestidos,
internamente, de borracha, possuindo
nas extremidades juntas do tipo storz.
Utilizado como duto para fluxo de água
entre a unidade propulsora e o esguicho.
Diâmetro: 1 1/2" e 2 1/2".
Comprimento: 15m e 30m.,

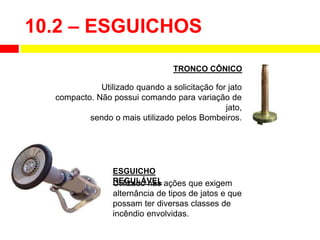

50. 10.2 – ESGUICHOS
Utilizado quando a solicitação for jato
compacto. Não possui comando para variação de
jato,
sendo o mais utilizado pelos Bombeiros.
TRONCO CÔNICO
Utilizado nas ações que exigem
alternância de tipos de jatos e que
possam ter diversas classes de
incêndio envolvidas.
ESGUICHO
REGULÁVEL

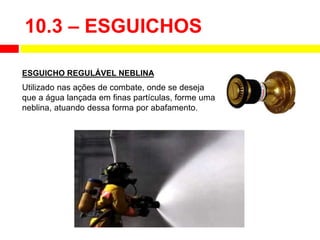

51. Utilizado nas ações de combate, onde se deseja
que a água lançada em finas partículas, forme uma
neblina, atuando dessa forma por abafamento.
ESGUICHO REGULÁVEL NEBLINA
10.3 – ESGUICHOS

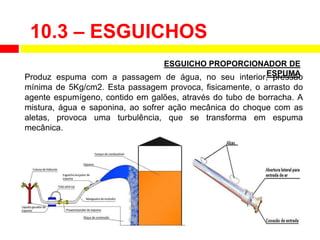

52. Produz espuma com a passagem de água, no seu interior, pressão
mínima de 5Kg/cm2. Esta passagem provoca, fisicamente, o arrasto do
agente espumígeno, contido em galões, através do tubo de borracha. A
mistura, água e saponina, ao sofrer ação mecânica do choque com as
aletas, provoca uma turbulência, que se transforma em espuma
mecânica.
ESGUICHO PROPORCIONADOR DE
ESPUMA
10.3 – ESGUICHOS
53. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E
PÂNICO
11 – SINALIZAÇÃO DE
SEGURANÇA

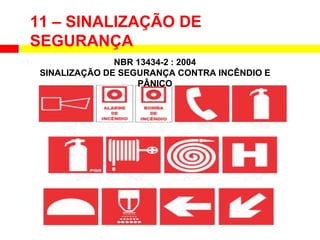

54. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E
PÂNICO
11 – SINALIZAÇÃO DE
SEGURANÇA

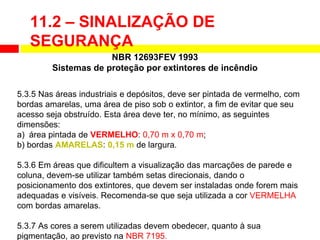

55. 5.3.5 Nas áreas industriais e depósitos, deve ser pintada de vermelho, com
bordas amarelas, uma área de piso sob o extintor, a fim de evitar que seu
acesso seja obstruído. Esta área deve ter, no mínimo, as seguintes
dimensões:
a) área pintada de VERMELHO: 0,70 m x 0,70 m;
b) bordas AMARELAS: 0,15 m de largura.
5.3.6 Em áreas que dificultem a visualização das marcações de parede e
coluna, devem-se utilizar também setas direcionais, dando o
posicionamento dos extintores, que devem ser instaladas onde forem mais
adequadas e visíveis. Recomenda-se que seja utilizada a cor VERMELHA
com bordas amarelas.
5.3.7 As cores a serem utilizadas devem obedecer, quanto à sua
pigmentação, ao previsto na NBR 7195.
NBR 12693FEV 1993
Sistemas de proteção por extintores de incêndio

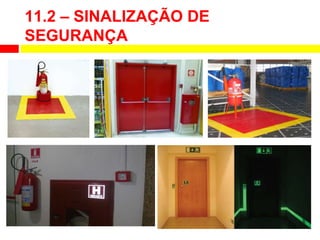

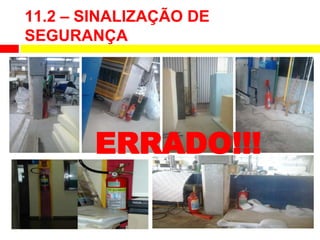

11.2 – SINALIZAÇÃO DE
SEGURANÇA

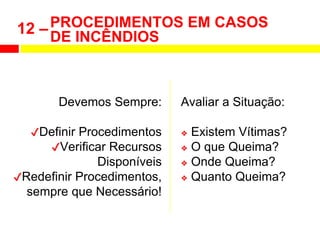

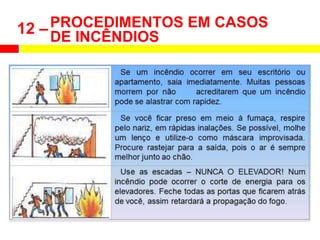

60. PROCEDIMENTOS EM CASOS
DE INCÊNDIOS
12 –
Avaliar a Situação:
❖ Existem Vítimas?
❖ O que Queima?
❖ Onde Queima?
❖ Quanto Queima?
Devemos Sempre:
✔Definir Procedimentos
✔Verificar Recursos
Disponíveis
✔Redefinir Procedimentos,
sempre que Necessário!
64. 13 - COMO USAR O
EXTINTOR
⮚ Procure um extintor apropriado para a CLASSE DO INCÊNDIO a ser
combatido.
⮚ Segure o extintor na posição na posição vertical.
⮚ Rompa o lacre.
⮚ Retire o pino de segurança.
Observe a posição do vento e fique a favor dele. Isso evita que a
fumaça e o próprio extintor se torne um empecilho.
⮚ A distância ideal para o combate gira em torno de um metro.
É claro que às vezes o ideal não é possível, então busque chegar
mais o perto possível, dentro da proporção mencionada.
⮚ Dirija o jato para a base do fogo (parte baixa do fogo), deve-se fazer
movimentos como se estivesse varrendo o fogo.
⮚ Em combustíveis líquidos o combate deve ser feito cobrindo o fogo, fazendo
tipo uma nuvem de agente extintor.
⮚ Aperte o gatilho até o fim.
⮚ Ao terminar o combate, verifique se realmente as chamas foram
completamente extintas.
Esse cuidado é importante para evitar que fogo reinicie. Em alguns
casos revirar parte das cinzas será necessário.

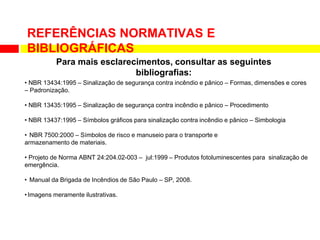

66. • NBR 13434:1995 – Sinalização de segurança contra incêndio e pânico – Formas, dimensões e cores
– Padronização.
• NBR 13435:1995 – Sinalização de segurança contra incêndio e pânico – Procedimento
• NBR 13437:1995 – Símbolos gráficos para sinalização contra incêndio e pânico – Simbologia
• NBR 7500:2000 – Símbolos de risco e manuseio para o transporte e
armazenamento de materiais.
• Projeto de Norma ABNT 24:204.02-003 – jul:1999 – Produtos fotoluminescentes para sinalização de
emergência.
• Manual da Brigada de Incêndios de São Paulo – SP, 2008.
•Imagens meramente ilustrativas.
REFERÊNCIAS NORMATIVAS E
BIBLIOGRÁFICAS
Para mais esclarecimentos, consultar as seguintes
bibliografias:
