DiagramaçãO Jornal Standart

Planejamento Gráfico em Jornalismo
Jornalismo 4 Período a
Prof. Nasson
0
Manual Gráfico
Jornal standart

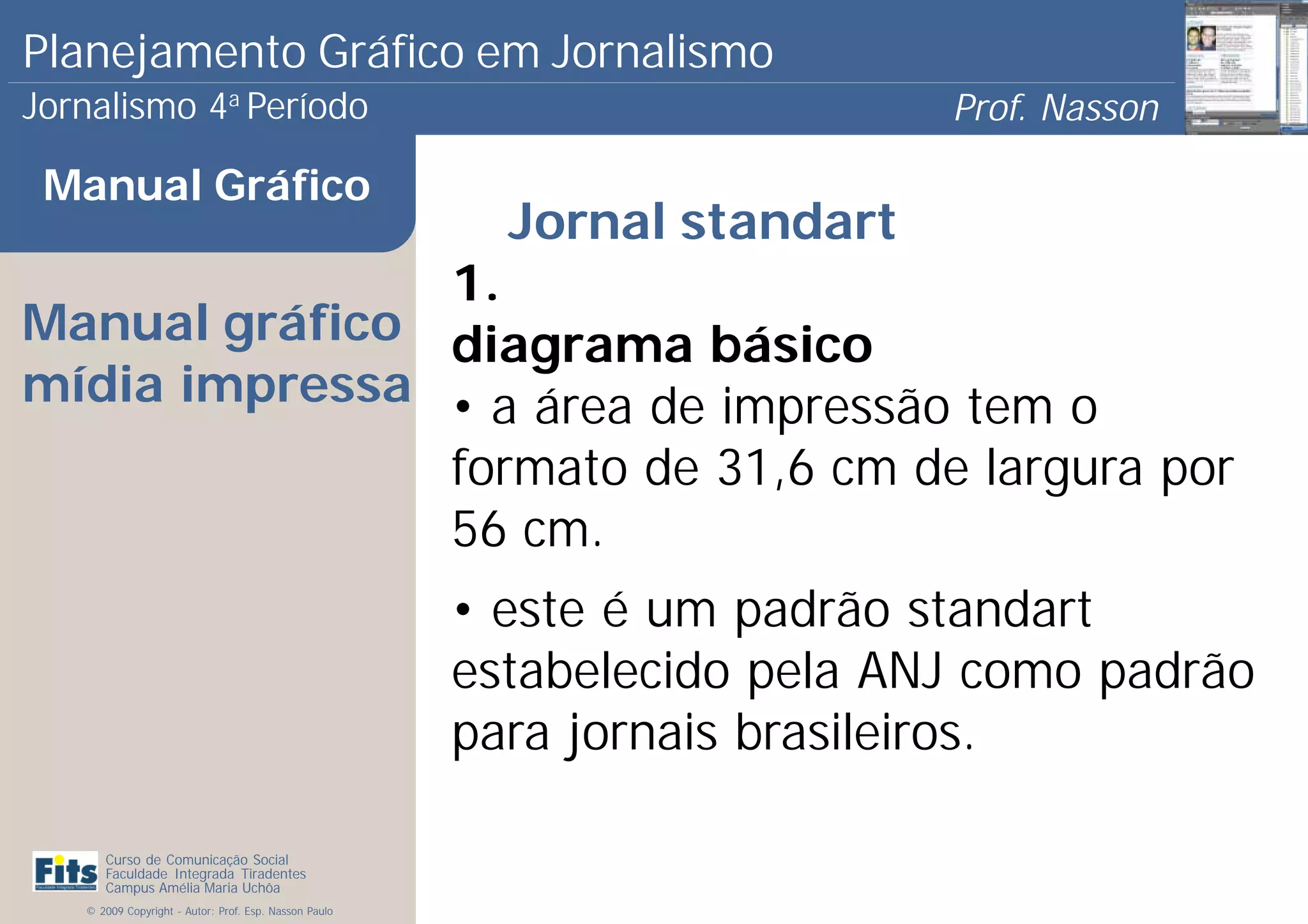

1.
Manual gráfico diagrama básico
mídia impressa • a área de impressão tem o
formato de 31,6 cm de largura por
56 cm.
• este é um padrão standart
estabelecido pela ANJ como padrão
para jornais brasileiros.

Curso de Comunicação Social
Faculdade Integrada Tiradentes
Campus Amélia Maria Uchôa
© 2009 Copyright - Autor: Prof. Esp. Nasson Paulo

Prof. Nasson
0
Manual Gráfico
• está dividida em de 6 colunas,
Obs.: mas para o nosso
com 0,5 cm de intervalo, e 10
jornal, vamos diagramar módulos na vertical. A capa é
com 31,6 com 60 cm, com
3 cm de margem superior, 1 dividida em 5 colunas.
lado direito, 1 esquerdo e 4
inferior, com objetivos de • as margens em volta são de 1 cm
facilitar a identifcação das
cores e demarcações. em cada lado.
título:
fonte: palatino linotype,
corpo 55,
kerning: -6
bigode futura lt bt
corpo 18
texto: palatino linotype, 10, 11, -1

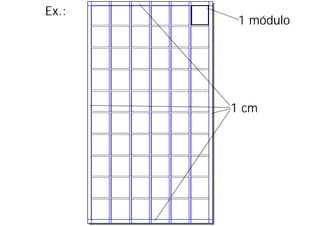

Ex.:
1 módulo

1 cm

Prof. Nasson
0
Manual Gráfico

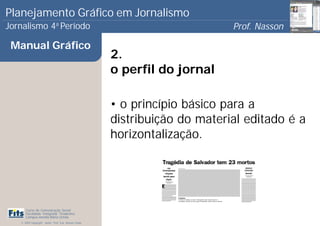

2.
o perfil do jornal

• o princípio básico para a
distribuição do material editado é a
horizontalização.


Prof. Nasson
0
Manual Gráfico

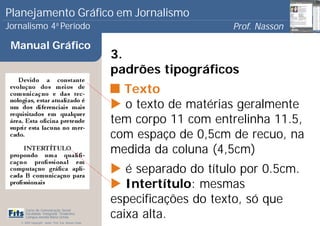

3.
padrões tipográficos
Texto
o texto de matérias geralmente
tem corpo 11 com entrelinha 11.5,
com espaço de 0,5cm de recuo, na
medida da coluna (4,5cm)
é separado do título por 0.5cm.
Intertítulo: mesmas
especificações do texto, só que
caixa alta.

Prof. Nasson
0
Manual Gráfico

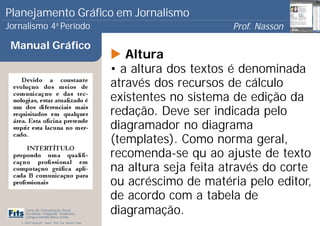

Altura
• a altura dos textos é denominada
através dos recursos de cálculo
existentes no sistema de edição da
redação. Deve ser indicada pelo
diagramador no diagrama
(templates). Como norma geral,
recomenda-se qu ao ajuste de texto
na altura seja feita através do corte
ou acréscimo de matéria pelo editor,
de acordo com a tabela de
diagramação.

Prof. Nasson
0
Manual Gráfico

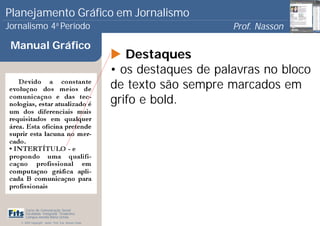

Destaques
• os destaques de palavras no bloco
de texto são sempre marcados em
grifo e bold.


Prof. Nasson
0
Manual Gráfico

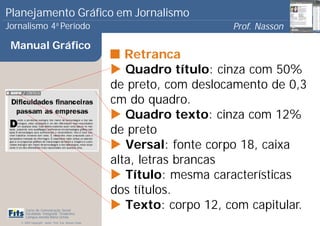

Retranca
Quadro título: cinza com 50%
de preto, com deslocamento de 0,3
cm do quadro.
Quadro texto: cinza com 12%
de preto
Versal: fonte corpo 18, caixa
alta, letras brancas
Título: mesma características
dos títulos.
Texto: corpo 12, com capitular.

Prof. Nasson
0
Manual Gráfico

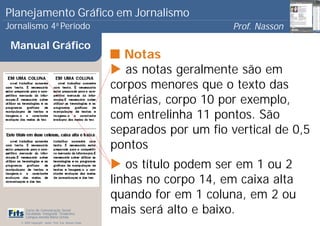

Notas
as notas geralmente são em
corpos menores que o texto das
matérias, corpo 10 por exemplo,
com entrelinha 11 pontos. São
separados por um fio vertical de 0,5
pontos
os título podem ser em 1 ou 2
linhas no corpo 14, em caixa alta
quando for em 1 coluna, em 2 ou
mais será alto e baixo.

Prof. Nasson
0
Manual Gráfico

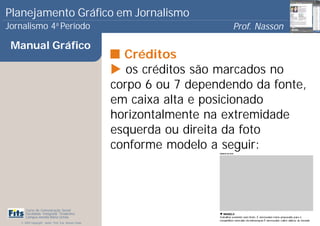

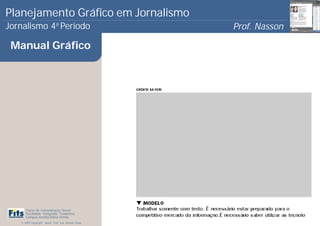

Créditos
os créditos são marcados no
corpo 6 ou 7 dependendo da fonte,
em caixa alta e posicionado
horizontalmente na extremidade
esquerda ou direita da foto
conforme modelo a seguir:


Prof. Nasson
0
Manual Gráfico

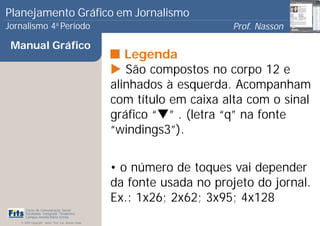

Legenda
São compostos no corpo 12 e
alinhados à esquerda. Acompanham
com título em caixa alta com o sinal
gráfico “ ” . (letra “q” na fonte
“windings3”).

• o número de toques vai depender
da fonte usada no projeto do jornal.
Ex.: 1x26; 2x62; 3x95; 4x128

Prof. Nasson
0
Manual Gráfico


Prof. Nasson
0
Manual Gráfico

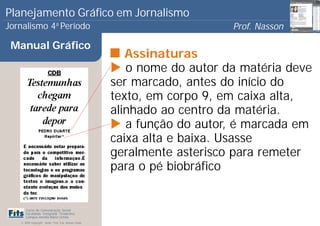

Assinaturas
o nome do autor da matéria deve
ser marcado, antes do início do
texto, em corpo 9, em caixa alta,
alinhado ao centro da matéria.
a função do autor, é marcada em
caixa alta e baixa. Usasse
geralmente asterisco para remeter
para o pé biobráfico


Prof. Nasson
0
Manual Gráfico

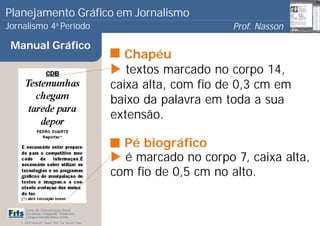

Chapéu
textos marcado no corpo 14,
caixa alta, com fio de 0,3 cm em
baixo da palavra em toda a sua
extensão.

Pé biográfico
é marcado no corpo 7, caixa alta,
com fio de 0,5 cm no alto.


Prof. Nasson
0
Manual Gráfico

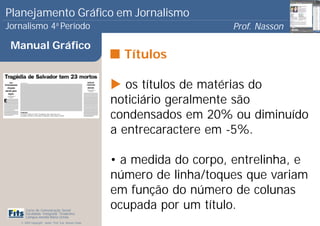

Títulos

os títulos de matérias do
noticiário geralmente são
condensados em 20% ou diminuído
a entrecaractere em -5%.

• a medida do corpo, entrelinha, e
número de linha/toques que variam
em função do número de colunas
ocupada por um título.

Prof. Nasson
0
Manual Gráfico

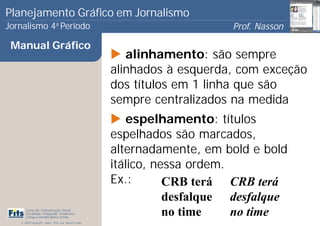

alinhamento: são sempre
alinhados à esquerda, com exceção
dos títulos em 1 linha que são
sempre centralizados na medida
espelhamento: títulos
espelhados são marcados,
alternadamente, em bold e bold
itálico, nessa ordem.
Ex.: CRB terá CRB terá
desfalque desfalque
no time no time

Prof. Nasson
0
Manual Gráfico

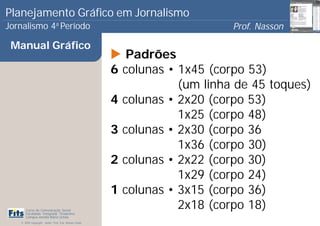

Padrões
6 colunas • 1x45 (corpo 53)
(um linha de 45 toques)
1x25 (corpo 48)
3 colunas • 2x30 (corpo 36
1x36 (corpo 30)
1x29 (corpo 24)
2x18 (corpo 18)

Prof. Nasson
0
Manual Gráfico

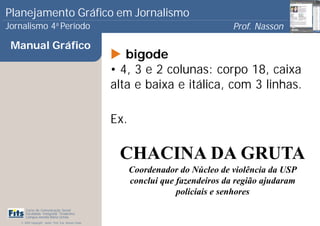

bigode
• 4, 3 e 2 colunas: corpo 18, caixa
alta e baixa e itálica, com 3 linhas.

Ex.

CHACINA DA GRUTA
Coordenador do Núcleo de violência da USP
conclui que fazendeiros da região ajudaram
policiais e senhores

Prof. Nasson
0
Manual Gráfico

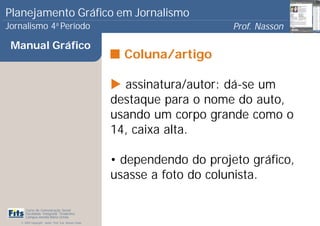

Coluna/artigo

assinatura/autor: dá-se um
destaque para o nome do auto,
usando um corpo grande como o
14, caixa alta.

• dependendo do projeto gráfico,
usasse a foto do colunista.


Prof. Nasson
0
Manual Gráfico

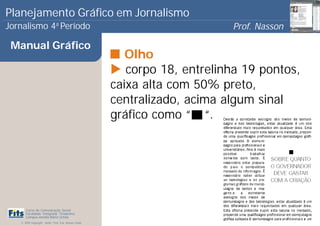

Olho
corpo 18, entrelinha 19 pontos,
caixa alta com 50% preto,
centralizado, acima algum sinal
gráfico como “ “.


Prof. Nasson
0
Manual Gráfico

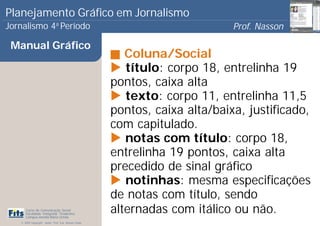

Coluna/Social
título: corpo 18, entrelinha 19
pontos, caixa alta
texto: corpo 11, entrelinha 11,5
pontos, caixa alta/baixa, justificado,
com capitulado.
notas com título: corpo 18,
entrelinha 19 pontos, caixa alta
precedido de sinal gráfico
notinhas: mesma especificações
de notas com título, sendo
alternadas com itálico ou não.

Prof. Nasson
0
Manual Gráfico

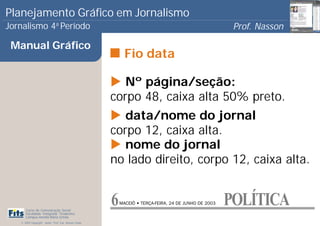

Fio data

Nº página/seção:
corpo 48, caixa alta 50% preto.
data/nome do jornal
corpo 12, caixa alta.
nome do jornal
no lado direito, corpo 12, caixa alta.

6 MACEIÓ • TERÇA-FEIRA, 24 DE JUNHO DE 2003 POLÍTICA

Prof. Nasson
0
Manual Gráfico

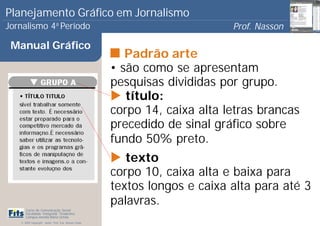

Padrão arte
• são como se apresentam
pesquisas divididas por grupo.
título:
corpo 14, caixa alta letras brancas
precedido de sinal gráfico sobre
fundo 50% preto.
texto
corpo 10, caixa alta e baixa para
textos longos e caixa alta para até 3
palavras.

Prof. Nasson
0
Manual Gráfico

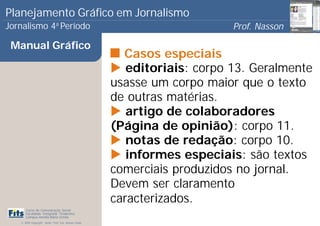

Casos especiais
editoriais: corpo 13. Geralmente
usasse um corpo maior que o texto
de outras matérias.
artigo de colaboradores
(Página de opinião): corpo 11.
notas de redação: corpo 10.
informes especiais: são textos
comerciais produzidos no jornal.
Devem ser claramento
caracterizados.

Prof. Nasson
0
Manual Gráfico

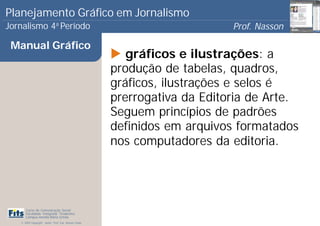

gráficos e ilustrações: a
produção de tabelas, quadros,
gráficos, ilustrações e selos é
prerrogativa da Editoria de Arte.
Seguem princípios de padrões
definidos em arquivos formatados
nos computadores da editoria.


Prof. Nasson
0
Manual Gráfico

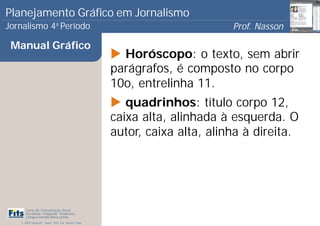

Horóscopo: o texto, sem abrir
parágrafos, é composto no corpo
10o, entrelinha 11.
quadrinhos: título corpo 12,
caixa alta, alinhada à esquerda. O
autor, caixa alta, alinha à direita.
