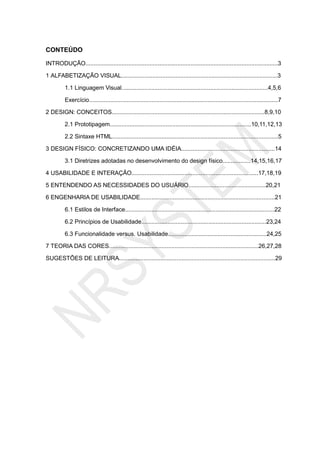

Sumário
INTRODUÇÃO ....................................................................................................... 3
CAPITULO 1 - SEMIÓTICA.................................................................................... 3
1.1 Alfabetização Visual...................................................................................... 3
1.2 Classificação das cores ................................................................................ 6
CAPÍTULO 2 - TEORIA DAS CORES .................................................................... 8
2.1 Associação de Cores: ................................................................................... 8
CAPÍTULO 3 - DESIGN: CONCEITOS .................................................................11
CAPÍTULO 4 - O QUE É IHC? ............................................................................. 13
4.1 Interface...................................................................................................... 13

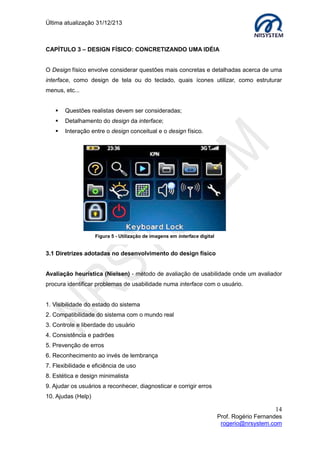

4.2 Protótipos.................................................................................................... 14
4.3 Prototipagem .............................................................................................. 14
4.4 Classificação dos protótipos ....................................................................... 15

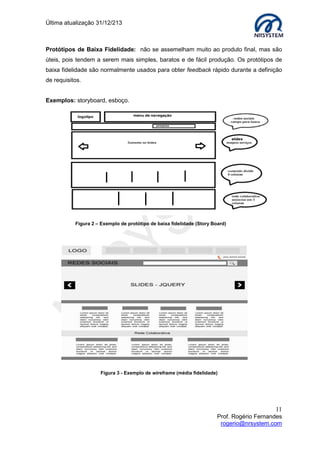

4.4.1 Storyboard............................................................................................ 15
4.4.2 Wireframe............................................................................................. 16

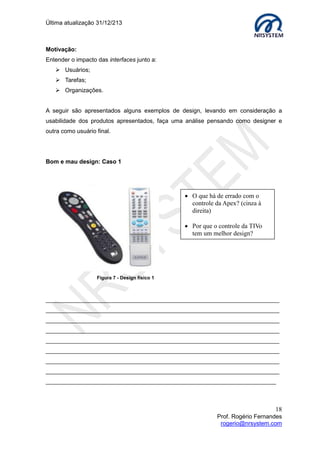

CAPÍTULO 5 - PROJETOS DE INTERFACE....................................................... 18
CAPÍTULO 6 - ENTENDENDO AS NECESSIDADES DOS USUÁRIOS.......... 18
CAPÍTULO 7 - DESIGN FÍSICO: CONCRETIZANDO UMA IDÉIA ...................... 20

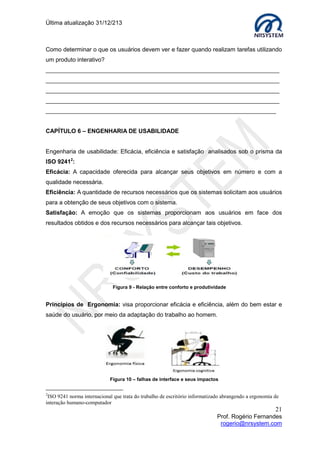

7.1 Diretrizes adotadas no desenvolvimento do design físico .......................... 21
7.2 Exemplos práticos aplicados ao desenvolvimento físico de interfaces....... 22
7.2.1 Usando a varredura de texto................................................................ 22

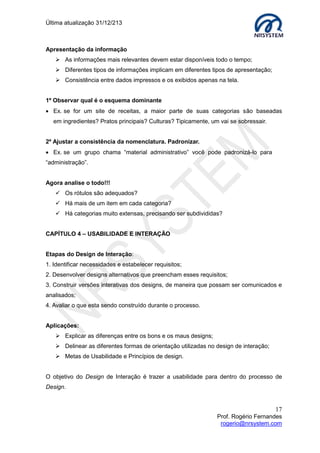

CAPÍTULO 8 - USABILIDADE E INTERAÇÃO .................................................... 27

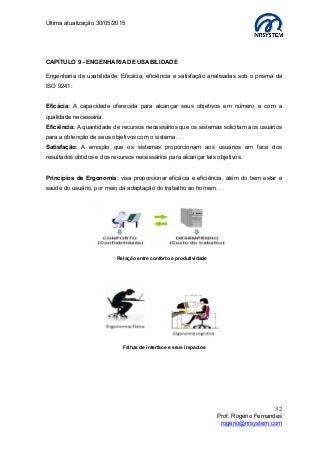

CAPÍTULO 9 - ENGENHARIA DE USABILIDADE ............................................... 32

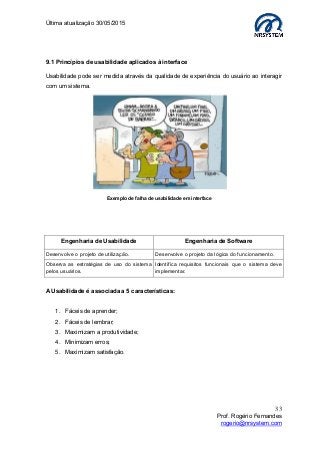

9.1 Princípios de usabilidade aplicados à interface .......................................... 33

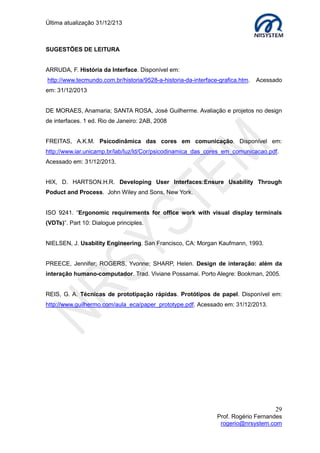

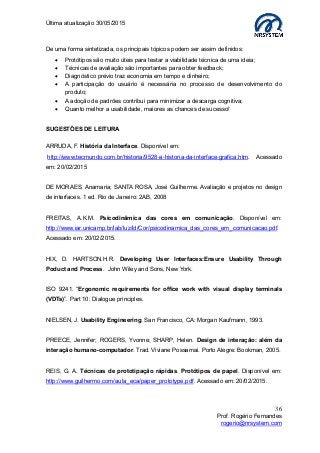

SUGESTÕES DE LEITURA................................................................................. 36

3
INTRODUÇÃO
A utilização de elementos visuais como forma comunicação é uma prática comum no
processo de desenvolvimento de interfaces para internet. Um dos grandes desafios
consiste em criar interfaces intuitivas, sendo assim, o sucesso de um trabalho de design,
depende em grande parte, da utilização de elementos com os quais o usuário se
identifique.
O uso de imagens em interfaces para internet contribui de maneira significativa para a
composição visual de um site, este recurso, quando bem explorado, pode tornar a
navegação mais intuitiva. Importante ressaltar, que em virtude do grande número de
pessoas com limitação visual, devemos sempre disponibilizar uma descrição alternativa
das imagens na forma de texto (acessibilidade universal).
Esta apostila apresenta técnicas, conceitos e métodos que podem ser utilizados
sistematicamente para assegurar um alto grau de usabilidade na interface de aplicações
web.
CAPITULO 1 - SEMIÓTICA
A semiótica provém da raiz grega “semeion”, que denota signo1
. Assim, desta forma,
podemos definir “semeiotiké” como a arte no uso dos signos. Aqui faço uma ressalva, não
se trata de signos do zodíaco, mas sim, de signos de linguagem.
A semiótica difere da linguística devido a sua maior abrangência: Enquanto a Linguística
se dedica ao estudo científico da linguagem humana, a semiologia preocupa-se com todo
e qualquer sistema de comunicação, seja ele natural ou convencional.
Na Engenharia Semiótica o designer é autor de uma mensagem ao usuário, onde:
 Cada mensagem pode ser formada por um ou mais signos;
 Receptor recebe a mensagem – gera ideia do que o emissor quis dizer.
1.1 Alfabetização Visual
Atualmente, passamos por várias alfabetizações. Devemos levar em conta que a
formação educacional não se limita ao domínio da leitura e escrita; a mesma envolve
uma diversidade de códigos culturais da sociedade e das relações econômicas e
produtivas.
1
Signo: Algo que representa alguma coisa para alguém. Por exemplo, tanto a palavra <cão>
quanto uma fotografia de um cão representam o animal cachorro.

4
O conceito de alfabetização visual foi desenvolvido pelo professor João Kulcsár em tese
de mestrado, na Universidade de Kent (Inglaterra), nos anos 90, e na Universidade de
Harvard (Estados Unidos), onde esteve como professor visitante em 2002 e 2003.
Alfabetização digital é definida como a forma como as imagens são utilizadas e
manipuladas para conter mensagens precisas e reunirem informações.
A Linguagem visual é uma linguagem não verbal, que compreende várias formas de
expressão, construídas a partir de elementos visuais. Para compreender a estrutura
da linguagem visual é conveniente concentrar-se nos seguintes elementos visuais:
 Ponto;
 Linha;
 Cor;
 Textura;
 Dimensão.
A análise individual dos elementos visuais se faz necessária para um conhecimento mais
aprofundado de suas qualidades específicas.
Ponto
O ponto é a unidade mais simples na comunicação visual (irredutível). Quando fazemos
uma marca com tinta ou com um bastão, por exemplo, pensamos nesse elemento
visual como um ponto de referência ou um indicador de espaço. Qualquer ponto tem
grande poder de atração visual sobre o olho.
Dois pontos são instrumentos úteis no desenvolvimento de qualquer tipo de projeto
visual. Aprendemos cedo a utilizar o ponto como sistema de notação ideal, junto com
a régua e outros instrumentos de medição, como o compasso, por exemplo.

5

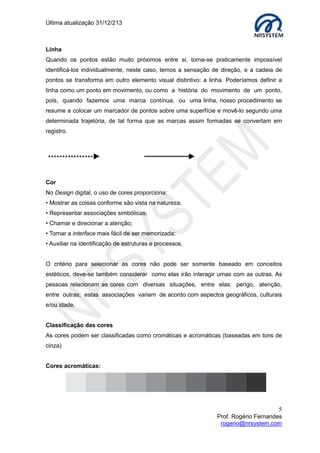

Linha
Quando os pontos estão muito próximos entre si, torna-se praticamente impossível
identificá-los individualmente, neste caso, temos a sensação de direção, e a cadeia de
pontos se transforma em outro elemento visual distintivo: a linha. Poderíamos definir a
linha como um ponto em movimento, ou como a história do movimento de um ponto,
pois, quando fazemos uma marca contínua, ou uma linha, nosso procedimento se
resume a colocar um marcador de pontos sobre uma superfície e movê-lo segundo uma
determinada trajetória, de tal forma que as marcas assim formadas se convertam em
registro.
Cor
No Design digital, o uso de cores proporciona:
 Mostrar as coisas conforme são vista na natureza;
 Representar associações simbólicas;
 Chamar e direcionar a atenção;
 Tornar a interface mais fácil de ser memorizada;
 Auxiliar na identificação de estruturas e processos.
O critério para selecionar as cores não pode ser somente baseado em conceitos
estéticos, deve-se também considerar como elas irão interagir umas com as outras. As
pessoas relacionam as cores com diversas situações, entre elas: perigo, atenção,
entre outras; estas associações variam de acordo com aspectos geográficos, culturais
e/ou idade.
Textura
A textura é o elemento visual que se relaciona com a
composição de uma substância com variações mínimas
na superfície do material, perceptíveis através do tato
ou da visão (aspecto de lixa).

6

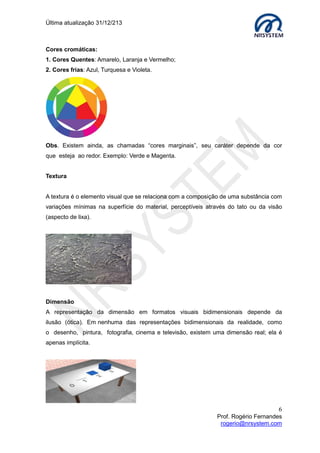

Dimensão
A representação da dimensão em formatos visuais
bidimensionais depende da ilusão (ótica). Em
nenhuma das representações bidimensionais da
realidade, como o desenho, pintura, fotografia,
cinema e televisão, existem uma dimensão real; ela é
apenas implícita.
1.2 Classificação das cores
Basicamente, quando falamos em cor, estamos na verdade falando de luz, pois, sem a
luz não existiriam o que chamamos "cores". As cores podem ser classificadas como
cromáticas e acromáticas (baseadas em tons de cinza). Enquanto o sistema RGB é
conhecido como sistema cor-luz ou sistema aditivo, o sistema CMY é conhecido como
sistema cor-pigmento ou sistema subtrativo. Os dois sistemas são os opostos
físico/matemático um do outro, suas permutações indicam as relações entre as cores
opostas e/ou complementares bem como as relações entre positivo/negativo de cores e
de luz.
Cores acromáticas:
Cores cromáticas:
1. Cores Quentes: Amarelo, Laranja e Vermelho;
2. Cores frias: Azul, Turquesa e Violeta.
Obs. Existem ainda, as chamadas “cores marginais”, seu caráter depende da cor que
esteja ao redor. Exemplo: Verde e Magenta.

7
EXERCÍCIO
A ilusão pode ser reforçada de muitas maneiras, mas o principal artifício para simulá-la é
a convenção técnica da perspectiva.
Faça uma análise e identifique os itens visuais e os “elementos simbólicos” utilizados no
quadro de Pablo Picasso “Guernica”.
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
______________________________________________________________________

8

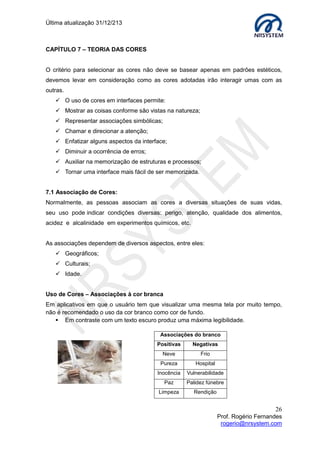

CAPÍTULO 2 - TEORIA DAS CORES
O critério para selecionar as cores não deve se basear apenas em padrões estéticos,
devemos levar em consideração como as cores adotadas irão interagir umas com as
outras.
O uso de cores em interfaces permite:
 Mostrar as coisas conforme são vistas na natureza;
 Representar associações simbólicas;
 Chamar e direcionar a atenção;
 Enfatizar alguns aspectos da interface;
 Diminuir a ocorrência de erros;
 Auxiliar na memorização de estruturas e processos;
 Tornar uma interface mais fácil de ser memorizada.
2.1 Associação de Cores:
Normalmente, as pessoas associam as cores a diversas situações de suas vidas, seu
uso pode indicar condições diversas: perigo, atenção, qualidade dos alimentos, acidez e
alcalinidade em experimentos químicos, etc.
As associações dependem de diversos aspectos, entre eles:
 Geográficos;
 Culturais;
 Idade.
Uso de Cores – Associações à cor branca
Em aplicativos em que o usuário tem que visualizar uma mesma tela por muito tempo,
não é recomendado o uso da cor branco como cor de fundo.
 Em contraste com um texto escuro produz uma máxima legibilidade.
Associações do branco
Positivas Negativas
Neve Frio
Pureza Hospital
Inocência Vulnerabilidade
Paz Palidez fúnebre
Limpeza Rendição

9

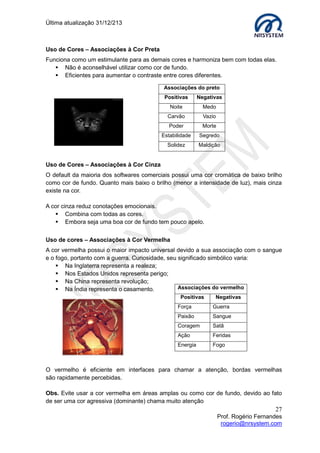

Uso de Cores – Associações à Cor Preta
Funciona como um estimulante para as demais cores e harmoniza bem com todas elas.
 Não é aconselhável utilizar como cor de fundo.
 Eficientes para aumentar o contraste entre cores diferentes.
Uso de Cores – Associações à Cor Cinza
O default da maioria dos softwares comerciais possui uma cor cromática de baixo brilho
como cor de fundo. Quanto mais baixo o brilho (menor a intensidade de luz), mais cinza
existe na cor.
A cor cinza reduz conotações emocionais.
 Combina com todas as cores.
 Embora seja uma boa cor de fundo tem pouco apelo.
Uso de cores – Associações à Cor Vermelha
A cor vermelha possui o maior impacto universal devido a sua associação com o sangue
e o fogo, portanto com a guerra. Curiosidade, seu significado simbólico varia:
 Na Inglaterra representa a realeza;
 Nos Estados Unidos representa perigo;
 Na China representa revolução;
 Na Índia representa o casamento.
O vermelho é eficiente em interfaces para chamar a atenção, bordas vermelhas
são rapidamente percebidas.
Obs. Evite usar a cor vermelha em áreas amplas ou como cor de fundo, devido ao fato
de ser uma cor agressiva (dominante) chama muito atenção.
Associações do preto
Positivas Negativas
Noite Medo
Carvão Vazio
Poder Morte
Estabilidade Segredo
Solidez Maldição
Associações do vermelho
Positivas Negativas
Força Guerra
Paixão Sangue
Coragem Satã
Ação Feridas
Energia Fogo

10

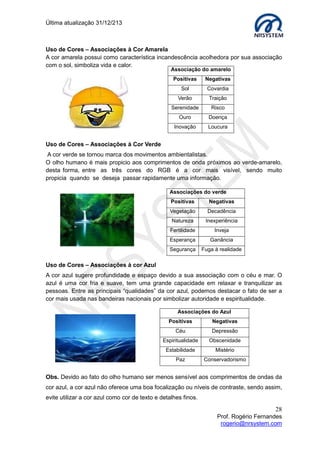

Uso de Cores – Associações à Cor Amarela
A cor amarela possui como característica incandescência acolhedora por sua associação
com o sol, simboliza vida e calor.
Uso de Cores – Associações à Cor Verde
A cor verde se tornou marca dos movimentos ambientalistas.
O olho humano é mais propicio aos comprimentos de onda próximos ao verde-amarelo,
desta forma, entre as três cores do RGB é a cor mais visível, sendo muito
propicia quando se deseja passar rapidamente uma informação.
Uso de Cores – Associações à cor Azul
A cor azul sugere profundidade e espaço devido a sua associação com o céu e mar. O
azul é uma cor fria e suave, tem uma grande capacidade em relaxar e tranquilizar as
pessoas. Entre as principais “qualidades” da cor azul, podemos destacar o fato de ser a
cor mais usada nas bandeiras nacionais por simbolizar autoridade e espiritualidade.
Obs. Devido ao fato do olho humano ser menos sensível aos comprimentos de ondas da
cor azul, a cor azul não oferece uma boa focalização ou níveis de contraste, sendo assim,
evite utilizar a cor azul como cor de texto e detalhes finos.
Associação do amarelo
Positivas Negativas
Sol Covardia
Verão Traição
Serenidade Risco
Ouro Doença
Inovação Loucura
Associações do verde
Positivas Negativas
Vegetação Decadência
Natureza Inexperiência
Fertilidade Inveja
Esperança Ganância
Segurança Fuga à realidade
Associações do Azul
Positivas Negativas
Céu Depressão
Espiritualidade Obscenidade
Estabilidade Mistério
Paz Conservadorismo

11
CAPÍTULO 3 - DESIGN: CONCEITOS
Design pode ser definido como o esforço relacionado à configuração, concepção e
elaboração de algo, como por exemplo, um objeto ou uma imagem (voltado para uma
determinada função).
O termo design refere-se à concepção de uma solução prévia para um problema,
o profissional atuante nesta área é o designer, palavra da língua inglesa para qual não
cabe tradução, as principais formas de expressão nessa área são: pintura, ilustração,
fotografia, vídeo, ambientes, vestimenta, etc.
Design Gráfico
Consiste no processo de programar, projetar, coordenar, selecionar e organizar uma série
de elementos para produzir objetos visuais destinados a comunicar mensagens
específicas a determinados grupos.
O profissional desta área trabalha com sistemas visuais: criação de logotipos e identidade
visual, embalagens, interfaces para websites, editoração de livros e revistas, etc.
O resultado final de um design gráfico denomina-se grafismo (unidade composto por uma
infinidade de elementos diferentes).
Webdesign
WebDesign é o design voltado para a Internet, e webdesigner é o criador do processo.
Assim como as demais mídias, a internet possui elementos visuais próprios. Sites que
tenham um design bem definido e que estejam de acordo com a proposta do produto ou
do assunto a que deram origem, com certeza serão mais eficientes.
No design para web “imagem” é tudo, ou quase tudo, portanto um webdesigner tem
que saber exatamente os elementos que deve ou não utilizar em cada projeto.
Design Conceitual
O objetivo do design conceitual é transformar as necessidades e requisitos do usuário em
um modelo conceitual, considere o seguinte: O quê você quer criar?
Para que seja compreendida pelos usuários da maneira pretendida, a descrição de uma
aplicação pode ser feita de acordo com um conjunto de ideias e conceitos integrados a
respeito do que ela deve fazer, de como deve se comportar e com o que deve se parecer.

12
Princípios chave do design conceitual:
 Manter a mente aberta, mas nunca esquecer os usuários e seu contexto;
 Discutir ideias com outros stakeholders2
;
 Utilizar prototipação de baixa fidelidade para obter rápido feedback.
Formas de pensar o modelo conceitual
Uma pergunta que pode ajuda-lo a formular o modelo conceitual: Quais modos de
interação e estilos devem ser utilizados na aplicação/sistema?
O Modo de interação refere-se à forma como o usuário executa ações ou interage com a
aplicação e/ou sistema. Exemplos de interação:
Conversação: interação com o aplicação/sistema em modo similar a uma conversação;
Instrução: utilização do teclado para dar comandos ou selecionar opções em um menu;
Manipulação e navegação: agir diretamente sobre objetos e interagir diretamente em
um ambiente virtual;
Exploração e pesquisa: possibilidade de descobrir e aprender através da pesquisa, sem
a necessidade de formular questões específicas ao sistema.
Em relação à guia de estilos, diferentes estilos requerem diferentes tipos de recursos,
exemplo de estilos: Identidade visual, comercial, corporativo...
QUIZ
Quais mecanismos de interação podem ser implementados em uma interface web?
Existe um modo de interação mais adequado para esse tipo de produto?
_______________________________________________________________________
_______________________________________________________________________
2
Stakeholders: Público que possui interesse no projeto
Exemplos de Modos de Interação

13
CAPÍTULO 4 - O QUE É IHC?
De acordo com a Sociedade Brasileira de Computação, a Interface Homem-Computador
ou Interação Humano-Computador (IHC) é a área que se dedica a estudar os fenômenos
de comunicação entre pessoas e sistemas computacionais, as pesquisas em IHC
envolvem todos os aspectos relacionados com a interação entre usuários e sistemas.
Importante: Durante um projeto de desenvolvimento de interface, precisamos identificar
em quais momentos “devemos pensar” como técnico/projetista e em quais, devemos nos
colocar no lugar do usuário final.
4.1 Interface
Definições para Interface:
 Superfície entre duas faces;
 Interligação entre dois dispositivos;
 Lugar onde acontece o contato entre duas entidades.
Exemplos de interfaces intuitivas: Maçanetas de portas, torneiras, etc.
Durante o desenvolvimento da interface, devemos levar em conta três considerações
básicas:
1. Para produzir tecnologia que auxilie o ser humano, é preciso antes conhecê-lo;
2. Aproveite os conhecimentos do usuário e torne-o um parceiro no
desenvolvimento.
3. Primeiramente procure estudar as necessidades dos usuários, se não for
possível, estude as tecnologias disponíveis (análise de requisitos);
QUIZ
No contexto do desenvolvimento web, como a Interação Humano-Computador (IHC)
poderá nos fornecer subsídios para superarmos um dos maiores desafios: criar interfaces
intuitivas?

14
4.2 Protótipos
No que diz respeito à IHC, um protótipo, pode ser:
 Uma série de rascunhos de tela;
 Mock-up3
ou representações de um design;
 Um slide em PowerPoint;
Os protótipos permitem testar facilmente diferentes ideias e podem responder questões
que envolvam a escolha de melhores alternativas, normalmente são usados para:
 Testar a viabilidade técnica de uma ideia;
 Esclarecer requisitos vagos;
 Realizar alguns testes com usuários.
4.3 Prototipagem
A técnica de prototipagem pode ser usada para definir a diagramação, posição e tamanho
dos elementos para aumentar a efetividade do site (conversão). O protótipo é a primeira
atividade executada numa etapa de concepção visual, para que o site comece a tomar
forma.
Características de um protótipo
 Pode-se construir um protótipo com a intenção de descartá-lo;
 Pode-se construir um protótipo com a intenção de fazê-lo evoluir para o produto
final.
3
Mock-up: Modelo em escala ou em tamanho real de um design ou dispositivo

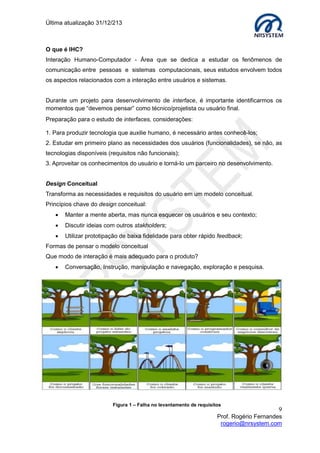

Exemplo de falha no levantamento de requisitos

15
4.4 Classificação dos protótipos
Protótipos de Baixa Fidelidade: não se assemelham muito ao produto final, mas são
úteis, pois tendem a serem mais simples, baratos e de fácil produção. Os protótipos de
baixa fidelidade são normalmente usados para obter feedback rápido durante a definição
de requisitos.
Protótipos de Alta fidelidade: Utilizam material que se espera que seja o mesmo da
versão final. Apesar de precisarmos de mais tempo e recursos para elaborar um protótipo
de alta fidelidade, este tipo de protótipo apoia a avaliação de todos os detalhes do design,
e se parece mais com a versão final do produto.
4.4.1 Storyboard
O storyboard é um esboço de como você deseja abordar um projeto particular. Criar um
storyboard antes de começar o seu site facilita seu trabalho, pois te dá uma perspectiva
global do projeto. A partir de um plano geral do site, você poderá quebrar um projeto
complexo em unidades funcionais que poderão ser resolvidas individualmente.
Esboço de site usando técnica de storyboard

16
4.4.2 Wireframe
O wireframe é um guia visual que fornece a estrutura (template) que será usada pelo
designer para construir o layout (visual), o principal objetivo no uso de wireframe é
planejar como os requisitos funcionais serão usados pelo desenvolvedor.
A utilização de wireframe possibilita planejar a arquitetura da aplicação minimizando
as influências visuais. Os wireframes podem ter diferentes níveis de detalhes. Uma das
ferramentas mais usadas na criação de wireframe é o aplicativo Fireworks (Adobe
Systems).
Protótipo de site usando wireframe

17
Observação: Em protótipos de alta fidelidade é comum à utilização de ferramentas do
tipo: What You See Is What You Get (WYSIWYG). A imagem de manipulação da interface
é a mesma que a aplicação cria. Exemplos: Word da Microsoft e Fireworks da Adobe
Systems
Ferramentas free para criação de wireframe:
Cacoo - site para download: https://cacoo.com/getstarted
iPlotz – site para download: http://iplotz.com/
Sugestão de leitura
Design de Interação
Autor: Preece, Rogers & Sharp
Edição: 1 / 2005
Idioma: Português
Breve Descrição: Exposição atualizada do design das tecnologias interativas do
momento e de nova geração, como web, dispositivos móveis e computação vestível.
Explica como utilizar técnicas de design e avaliação para o desenvolvimento de
tecnologias interativas de sucesso.
Técnicas de prototipação rápidas.
Autor: Guilhermo Almeida dos Reis.
Disponível em: http://www.guilhermo.com/aula_eca/paper_prototype.pdf. Acessado em:
20/02/2015

18
CAPÍTULO 5 - PROJETOS DE INTERFACE
O principal objetivo do planejamento de projetos é fornecer uma estrutura que possibilite
fazer estimativas, sendo assim, a modelagem de processos de negócio é uma fase
crucial na definição dos aspectos de usabilidade do produto. A definição do publico alvo
(usuários) e tarefas que serão realizadas na aplicação compõem a análise de contexto de
uso.
A partir da identificação de contexto de uso podemos escolher o estilo de interface. O
estilo adotado no desenho de uma interface pode resultar em uma aplicação mais
adequada para a realização das tarefas. A seguir são descritos alguns exemplos de
estilos de interface.

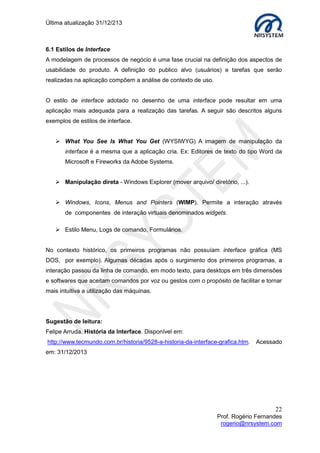

 What You See Is What You Get (WYSIWYG) - A imagem de manipulação da
interface é a mesma que a aplicação cria. Exemplos: Editores de texto do tipo
Word da Microsoft e Fireworks da Adobe Systems.
 Manipulação direta - Windows Explorer (mover arquivo/ diretório, ...).
 Windows, Icons, Menus and Pointers (WIMP). Permite a interação através de
componentes de interação virtuais denominados widgets.
 Estilo Menu, Logs de comando, Formulários.
CAPÍTULO 6 - ENTENDENDO AS NECESSIDADES DOS USUÁRIOS
A web se tornou um recurso crítico global, durante sua evolução houve mudanças no
perfil dos usuários e dispositivos a ela conectados. Em um projeto de aplicação para web
devemos conhecer usuários específicos e suas práticas de trabalho.
Conceitos de interoperabilidade4
, acessibilidade5
e usabilidade6
devem ser adotados no
desenvolvimento de interfaces para internet visando atender:
1. Os diversos dispositivos conectados na web e suas diferentes resoluções;
2. Possibilitar acesso ao conteúdo por pessoas com necessidades específicas;
3. Reduzir o tempo para acessar uma informação.
4
Interoperabilidade: Capacidade de uma aplicação funcionar em plataformas diferentes,
independente de hardware ou software.
5
Acessibilidade: Consiste em oferecer alternativas que facilitem o acesso ao conteúdo
independente do dispositivo ou das necessidades especiais do usuário.
6
Usabilidade: Qualidade de experiência do usuário ao interagir com um sistema (fácil de usar,
fácil de lembrar, maximiza a produtividade e minimiza a quantidade de erros).

19

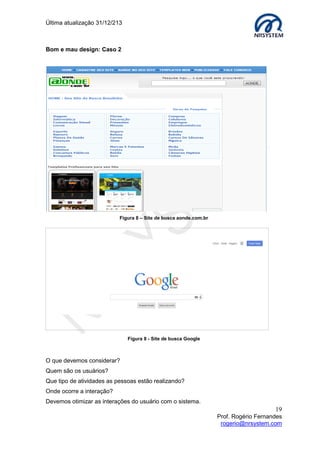

Durante o processo de design, utilize técnicas baseadas no usuário, “testadas e
aprovadas”. Dicas importantes:
 Considerar no que as pessoas são boas ou não.
 Ouvir o que as pessoas querem e envolvê-las no design.
 Considerar o que pode ajudar as pessoas na atual maneira de fazer as coisas.
O sucesso de uma interface web depende em grande parte em oferecer alternativas de
uso, independente de limitação física ou tecnológica dos usuários.
Por envolverem competências específicas de desenvolvimento, projetos de aplicações
web têm equipes cuja formação e número depende dos objetivos e da complexidade dos
resultados. Existem pontos positivos e negativos ao se gerenciar equipes com pessoas
com diferentes experiências, perspectivas, formas de falar e ver as coisas.
Benefícios:
Muitas ideias e design gerados.
Desvantagens:
Dificuldade na comunicação e no processo de criação de design.
Importante: No contexto histórico, os primeiros programas não possuíam interface
gráfica (MS DOS, por exemplo). Algumas décadas após o surgimento dos primeiros
programas, a interação passou da linha de comando, em modo texto, para desktops em
três dimensões e softwares que aceitam comandos por voz ou gestos com o propósito de
facilitar e tornar mais intuitiva a utilização das máquinas.
Sugestão de leitura:
Felipe Arruda. História da Interface. Disponível em:
http://www.tecmundo.com.br/historia/9528-a-historia-da-interface-grafica.htm. Acessado
em: 20/02/2015

20

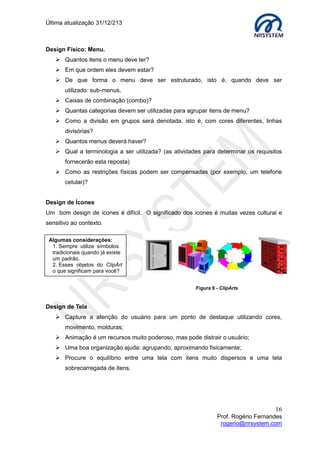

CAPÍTULO 7 - DESIGN FÍSICO: CONCRETIZANDO UMA IDÉIA
O Design físico envolve considerar questões mais concretas e detalhadas sobre as
estruturas de design físico que a GUI (Graphical User Interface) deverá adotar, como por
exemplo: design de tela ou do teclado, quais ícones utilizar, como estruturar menus, etc...
 Questões realistas devem ser consideradas;
 Detalhamento do design da interface;
 Interação entre o design conceitual e o design físico.
O que deve ser considerado no design físico de um menu de navegação?
 Quantos itens o menu deve ter?
 Em que ordem eles devem estar?
 De que forma o menu deve ser estruturado, isto é, quando deve ser
utilizado sub-menus?
 Caixas de combinação (combo)?
 Quantas categorias devem ser utilizadas para agrupar itens de menu?
 Como a divisão em grupos será denotada, isto é, com cores diferentes, linhas
divisórias?
 Quantos menus deverá haver?
 Qual a terminologia a ser utilizada? (as atividades para determinar os requisitos
fornecerão esta reposta)
 Como as restrições físicas podem ser compensadas (por exemplo, um telefone
celular)?
Design de Ícones
Um bom design de ícones é difícil. O significado dos ícones é muitas vezes cultural e
sensitivo ao contexto.
Algumas considerações:
1. Sempre que existir um padrão, utilize
símbolos tradicionais.
2. Esses objetos do ClipArts, o que eles
significam para você? Figuras do ClipArts

21
7.1 Diretrizes adotadas no desenvolvimento do design físico
Avaliação heurística
Os princípios de heurísticas propostos pelo cientista da computação Jakob Nielsen
consistem em um método de avaliação de usabilidade. Este método de avaliação é
baseado no julgamento do avaliador e, normalmente, descobre 75% dos problemas de
usabilidade.
Lista de heurísticas
1. Visibilidade do status do sistema: A interface do sistema sempre deve informar
ao usuário o que está acontecendo (feedback imediato).
2. Compatibilidade entre o sistema e o mundo real: O sistema deve utilizar a
linguagem do usuário, com palavras, frases e conceitos familiares a ele, fazendo
as informações aparecerem em ordem lógica e natural, de acordo com as
convenções do mundo real.
3. Liberdade e controle do usuário: Usuários frequentes escolhem por engano
funções do sistema e então necessitam de “uma saída de emergência” clara para
sair do estado não desejado sem perdas.
4. Consistência e padrões: Referem-se ao fato de que os usuários não precisam
adivinhar que diferentes palavras ou ações representam a mesma coisa. A
interface deve ter convenções não ambíguas.
5. Prevenção contra erros: Os erros são as principais fontes de frustração,
ineficiência e ineficácia durante a utilização do sistema. Melhor que uma boa
mensagem de erro é um design cuidadoso que previna o erro antes dele
acontecer.
6. Reconhecimento em lugar de lembrança: As características da interface devem
ter objetos, ações e opções visíveis e coerentes, os usuários não devem ter que
lembrar as informações de uma para outra parte do diálogo, ou seja, as instruções
de uso do sistema devem ser visíveis ou facilmente recuperadas.
7. Flexibilidade e eficiência de uso: A ineficiência das tarefas de usuário podem
reduzir a eficácia do usuário e causar-lhes frustrações.
8. Projeto minimalista e estético: Os diálogos não deveriam conter informações
que são irrelevantes ou raramente necessárias.
9. Auxiliar os usuários a reconhecer, diagnosticar e recuperar-se de erros: As
mensagens devem ser expressas em linguagem simples (sem códigos), indicando
o problema e sugerindo uma solução.
10. Ajuda e documentação: Embora seja melhor um sistema que possa ser utilizados
sem documentação, é necessário prover ajuda e documentação.

22

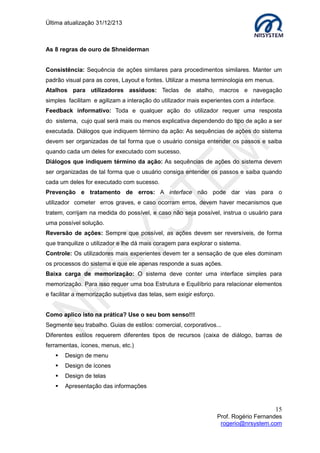

Como aplico isto na prática? Use o seu bom senso!!!
Segmente seu trabalho adotando diferentes guias de estilos: comercial, corporativos...
Diferentes estilos requerem diferentes tipos de recursos (caixa de diálogo, barras de
ferramentas, ícones, menus, etc.). Muita atenção nos seguintes itens:
 Apresentação das informações (tipo de fonte, cor de fonte, espaçamento, etc.);
 Design de menu (padronização dos links, por exemplo);
 Design de ícones;
 Design de telas.
7.2 Exemplos práticos aplicados ao desenvolvimento físico de interfaces
Apresentação da informação
 As informações mais relevantes devem estar disponíveis todo o tempo;
 Diferentes tipos de informações implicam em diferentes tipos de apresentação;
 Ajustar a consistência da nomenclatura (padronizar);
 Consistência entre dados impressos e os exibidos apenas na tela.
7.2.1 Usando a varredura de texto
Varredura de textos é uma técnica utilizada para permitir aos usuários uma leitura mais
rápida de um texto extenso. Através desta técnica você é capaz de encorajar o seu
usuário em relação à leitura, além de ajudá-lo a memorizar as informações mais
importantes mais rapidamente.
Algumas técnicas de varredura de textos:
1. Dividir os textos em tópicos, subtópicos, etc.
2. Aumentar o espaçamento entre as linhas.
3. Criar parágrafos curtos e objetivos.
4. Destacar os títulos das seções com cores diferentes em relação ao restante do texto.
5. Destacar as palavras-chave do parágrafo.
6. Criar caixas (seções) com cores de fundo diferentes.
7. Utilização de listas (ordenadas e/ou não ordenadas), quando necessário.
8. Criar espaçamento entre parágrafos.
9. Dividir as informações de um parágrafo longo em dois ou mais parágrafos.
10. Criar tarjas, sublinhados para títulos.

23
Exercício 1: Aplique a técnica de varredura de textos no texto localizado dentro da caixa
abaixo. Apresente pelo menos duas soluções diferentes.
O autor é MBA em Gestão de Projetos pelo Centro Universitário de Santo André e Especialista
em Banco de Dados Oracle pelo Centro Universitário de Araraquara. Foi professor em várias
Instituições de Ensino Superior no Estado de São Paulo e Minas Gerais, como UNIABC,
Faculdade Sumaré e UFSJ. Ministrou 15 disciplinas diferentes em diversos cursos, como
Sistemas de Informação, Ciência da Computação, Análise de Sistemas, Gestão de Tecnologia da
Informação e Sistemas para Internet. Atualmente é professor no ensino superior do Centro
Universitário FMU na cidade de São Paulo onde leciona disciplinas na área de banco de dados,
gestão, web design e interface homem-computador.
Solução 1:
Solução 2:

24
Exercício 2:
Imagine que você é o designer do sistema de biblioteca e deseja projetar uma interface
para que o usuário faça uma consulta a um livro ou artigo.
1. Que mensagem você pretende passar ao usuário?
Resposta:
2. Como você organizaria a tela para passar essa mensagem?
Resposta?
3. Que informações devem estar disponíveis para que o usuário realize essa tarefa?
Resposta:
Protótipo da interface

25
Exemplo prático de Design de Ícones
Acesse o site https://icomoon.io/app/#/select
1º Após selecionar os ícones de interesse, clique em gerar fonte.
2º Na próxima tela, faça o download do pacote de fonte

26
3º Descompacte a Pasta e importe os arquivos para dentro de seu projeto
4º Agora é só criar as classes no HTML de acordo com o CSS da Pasta
Exemplo de utilização do ícone book:
Como podemos perceber, no diretório principal possuímos uma pasta para os arquivos
CSS da aplicação, uma pasta para as imagens utilizadas (img) e o código HMTL utilizado
(index).
* Você pode mudar o arquivo style das fontes para a pasta CSS, sendo necessário nesse
caso, mudar o endereço no link no head do arquivo HTML
<link href="style.css" rel="stylesheet" type="text/css">

27
Exemplos de utilização de design de ícones em interfaces
Exemplo 2
Exemplo 3
Questões importantes em um design de tela
 Capture a atenção do usuário para um ponto de destaque utilizando cores,
ícones, movimento ou molduras;
 Animação é um recurso muito poderoso, mas pode distrair o usuário;
 Uma boa organização ajuda: agrupando e aproximando fisicamente;
 Procure o equilíbrio entre uma tela com itens muito dispersos e uma tela
sobrecarregada de itens.
CAPÍTULO 8 - USABILIDADE E INTERAÇÃO
O design de interação é um dos elementos da experiência do usuário, sua principal
função é determinar como o sistema deve se comportar em resposta às ações dos
usuários. Ao adotarmos o design de interação, podemos definir como o usuário irá
interagir com as funcionalidades do sistema fundamentando-se nos princípios de
usabilidade (design centrado no usuário). Embora se trate de uma categoria
relativamente nova, a usabilidade não é algo restrito somente á web sites, ela está
presente em quase todas as coisas, mas o foco dessa apostila é trabalhar a usabilidade
focada na web, na criação para a web.
Exemplo 1

28
Etapas do Design de Interação:
1. Identificar necessidades e estabelecer requisitos;
2. Desenvolver designs alternativos que preencham esses requisitos;
3. Construir versões interativas dos designs, de maneira que possam ser comunicados e
analisados;
4. Avaliar o que esta sendo construído durante o processo.
Aplicações:
 Explicar as diferenças entre os bons e os maus designs;
 Delinear as diferentes formas de orientação utilizadas no design de interação;
 Metas de usabilidade e princípios de design.
O objetivo do design de Interação é trazer a usabilidade para dentro do processo de
criação.
Principal motivação:
Entender o impacto das interfaces junto a:
 Usuários;
 Tarefas;
 Organizações.
Premissas básicas:
 Independente da experiência do designer, raramente o sistema “dá certo” logo na
primeira vez.
 Você não saberá se o sistema está funcionando até que se comece a testá-lo.
A seguir são apresentados alguns exemplos de design, levando em consideração a
usabilidade dos produtos apresentados, faça uma análise pensando como designer e
outra como usuário final.

29
Bom e mau design: Caso 1
Figura 7 - Design físico 1
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
 O que há de errado com o
controle da Apex? (cinza à
direita)
 Por que o controle da TIVo
tem um melhor design?

30

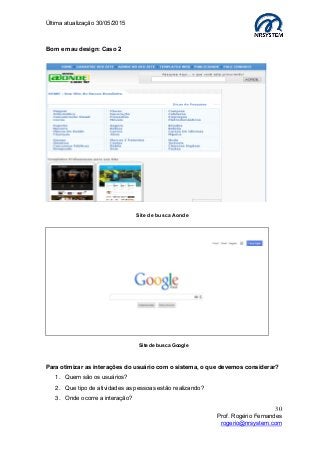

Bom e mau design: Caso 2
Site de busca Google
Para otimizar as interações do usuário com o sistema, o que devemos considerar?
1. Quem são os usuários?
2. Que tipo de atividades as pessoas estão realizando?
3. Onde ocorre a interação?
Site de busca Aonde

31

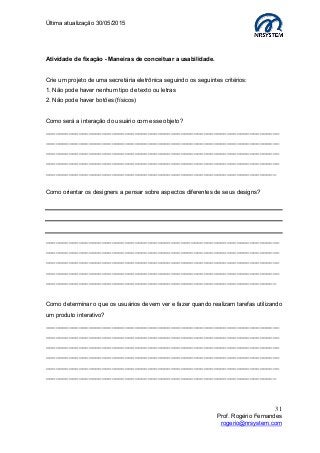

Atividade de fixação - Maneiras de conceituar a usabilidade.
Crie um projeto de uma secretária eletrônica seguindo os seguintes critérios:
1. Não pode haver nenhum tipo de texto ou letras
2. Não pode haver botões (físicos)
Como será a interação do usuário com esse objeto?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
______________________________________________________________________
Como orientar os designers a pensar sobre aspectos diferentes de seus designs?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
______________________________________________________________________
Como determinar o que os usuários devem ver e fazer quando realizam tarefas utilizando
um produto interativo?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
______________________________________________________________________

32
CAPÍTULO 9 - ENGENHARIA DE USABILIDADE
Engenharia de usabilidade: Eficácia, eficiência e satisfação analisadas sob o prisma da
ISO 9241:
Eficácia: A capacidade oferecida para alcançar seus objetivos em número e com a
qualidade necessária.
Eficiência: A quantidade de recursos necessários que os sistemas solicitam aos usuários
para a obtenção de seus objetivos com o sistema.
Satisfação: A emoção que os sistemas proporcionam aos usuários em face dos
resultados obtidos e dos recursos necessários para alcançar tais objetivos.
Princípios de Ergonomia: visa proporcionar eficácia e eficiência, além do bem estar e
saúde do usuário, por meio da adaptação do trabalho ao homem.
Relação entre conforto e produtividade
Falhas de interface e seus impactos

33
9.1 Princípios de usabilidade aplicados à interface
Usabilidade pode ser medida através da qualidade de experiência do usuário ao interagir
com um sistema.
Engenharia de Usabilidade Engenharia de Software
Desenvolve o projeto de utilização. Desenvolve o projeto da lógica do funcionamento.
Observa as estratégias de uso do sistema
pelos usuários.
Identifica requisitos funcionais que o sistema deve
implementar.
A Usabilidade é associada a 5 características:
1. Fáceis de aprender;
2. Fáceis de lembrar;
3. Maximizam a produtividade;
4. Minimizam erros;
5. Maximizam satisfação.
Exemplo de falha de usabilidade em interface

34

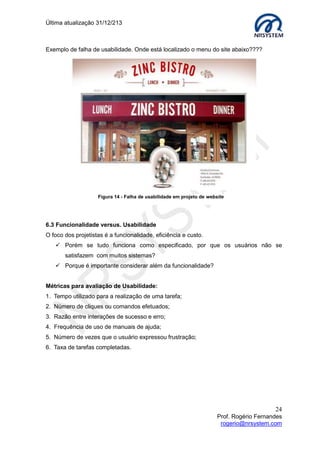

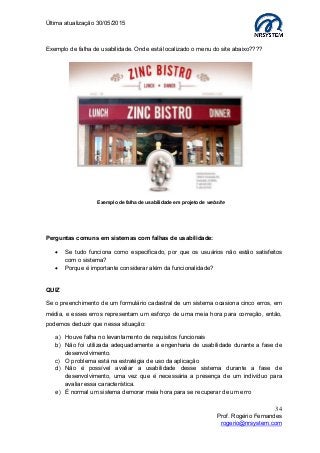

Exemplo de falha de usabilidade. Onde está localizado o menu do site abaixo????
Perguntas comuns em sistemas com falhas de usabilidade:
 Se tudo funciona como especificado, por que os usuários não estão satisfeitos
com o sistema?
 Porque é importante considerar além da funcionalidade?
QUIZ
Se o preenchimento de um formulário cadastral de um sistema ocasiona cinco erros, em
média, e esses erros representam um esforço de uma meia hora para correção, então,
podemos deduzir que nessa situação:
a) Houve falha no levantamento de requisitos funcionais
b) Não foi utilizada adequadamente a engenharia de usabilidade durante a fase de
desenvolvimento.
c) O problema está na estratégia de uso da aplicação
d) Não é possível avaliar a usabilidade desse sistema durante a fase de
desenvolvimento, uma vez que é necessária a presença de um indivíduo para
avaliar essa característica.
e) É normal um sistema demorar meia hora para se recuperar de um erro
Exemplo de falha de usabilidade em projeto de website

35
Métricas para avaliação de Usabilidade:
1. Tempo utilizado para a realização de uma tarefa;
2. Número de cliques ou comandos efetuados;
3. Razão entre interações de sucesso e erro;
4. Frequência de uso de manuais de ajuda;
5. Número de vezes que o usuário expressou frustração;
6. Taxa de tarefas completadas.

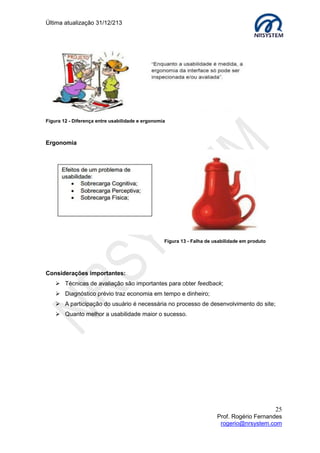

Diferença entre usabilidade e ergonomia
Falha de design de produto
CONSIDERAÇÕES FINAIS
Antes de publicarmos o site ou aplicação no ambiente de produção, é importante
certificarmo-nos de que tudo esteja funcionando corretamente de acordo com parâmetros
pré-definidos.
A realização de testes pelo próprio desenvolvedor é o primeiro passo para a
homologação de uma interface. Existem diversas ferramentas online para validação de
código e testes de acessibilidade, destaque para Markup Validation Service da W3C e
AccessMonitor.
Esta apostila procurou abordar os vários conceitos, métodos e técnicas que envolvem o
projeto de interfaces para web, trata-se de material em constante atualização, de forma a
compatibilizá-lo às constantes mudanças na área.
“Enquanto a usabilidade é medida, a
ergonomia da interface só pode
inspecionada e/ou avaliada”.
Efeitos de um problema de
usabilidade:
 Sobrecarga cognitiva;
 Sobrecarga perceptiva;
 Sobrecarga física.

36
De uma forma sintetizada, os principais tópicos podem ser assim definidos:
 Protótipos são muito úteis para testar a viabilidade técnica de uma ideia;
 Técnicas de avaliação são importantes para obter feedback;
 Diagnóstico prévio traz economia em tempo e dinheiro;
 A participação do usuário é necessária no processo de desenvolvimento do
produto;
 A adoção de padrões contribui para minimizar a descarga cognitiva;
 Quanto melhor a usabilidade, maiores as chances de sucesso!
SUGESTÕES DE LEITURA
ARRUDA, F. História da Interface. Disponível em:
http://www.tecmundo.com.br/historia/9528-a-historia-da-interface-grafica.htm. Acessado
em: 20/02/2015
DE MORAES, Anamaria; SANTA ROSA, José Guilherme. Avaliação e projetos no design
de interfaces. 1 ed. Rio de Janeiro: 2AB, 2008
FREITAS, A.K.M. Psicodinâmica das cores em comunicação. Disponível em:
http://www.iar.unicamp.br/lab/luz/ld/Cor/psicodinamica_das_cores_em_comunicacao.pdf.
Acessado em: 20/02/2015.
HIX, D. HARTSON.H.R. Developing User Interfaces:Ensure Usability Through
Poduct and Process. John Wiley and Sons, New York.
ISO 9241. “Ergonomic requirements for office work with visual display terminals
(VDTs)”. Part 10: Dialogue principles.
NIELSEN, J. Usability Engineering. San Francisco, CA: Morgan Kaufmann, 1993.
PREECE, Jennifer; ROGERS, Yvonne; SHARP, Helen. Design de interação: além da
interação humano-computador. Trad. Viviane Possamai. Porto Alegre: Bookman, 2005.
REIS, G. A. Técnicas de prototipação rápidas. Protótipos de papel. Disponível em:
http://www.guilhermo.com/aula_eca/paper_prototype.pdf. Acessado em: 20/02/2015.

Design de interfaces para internet

Mais conteúdo relacionado

Mais procurados

Semelhante a Design de interfaces para internet

Mais de Rogério Fernandes da Costa

Último

Design de interfaces para internet
