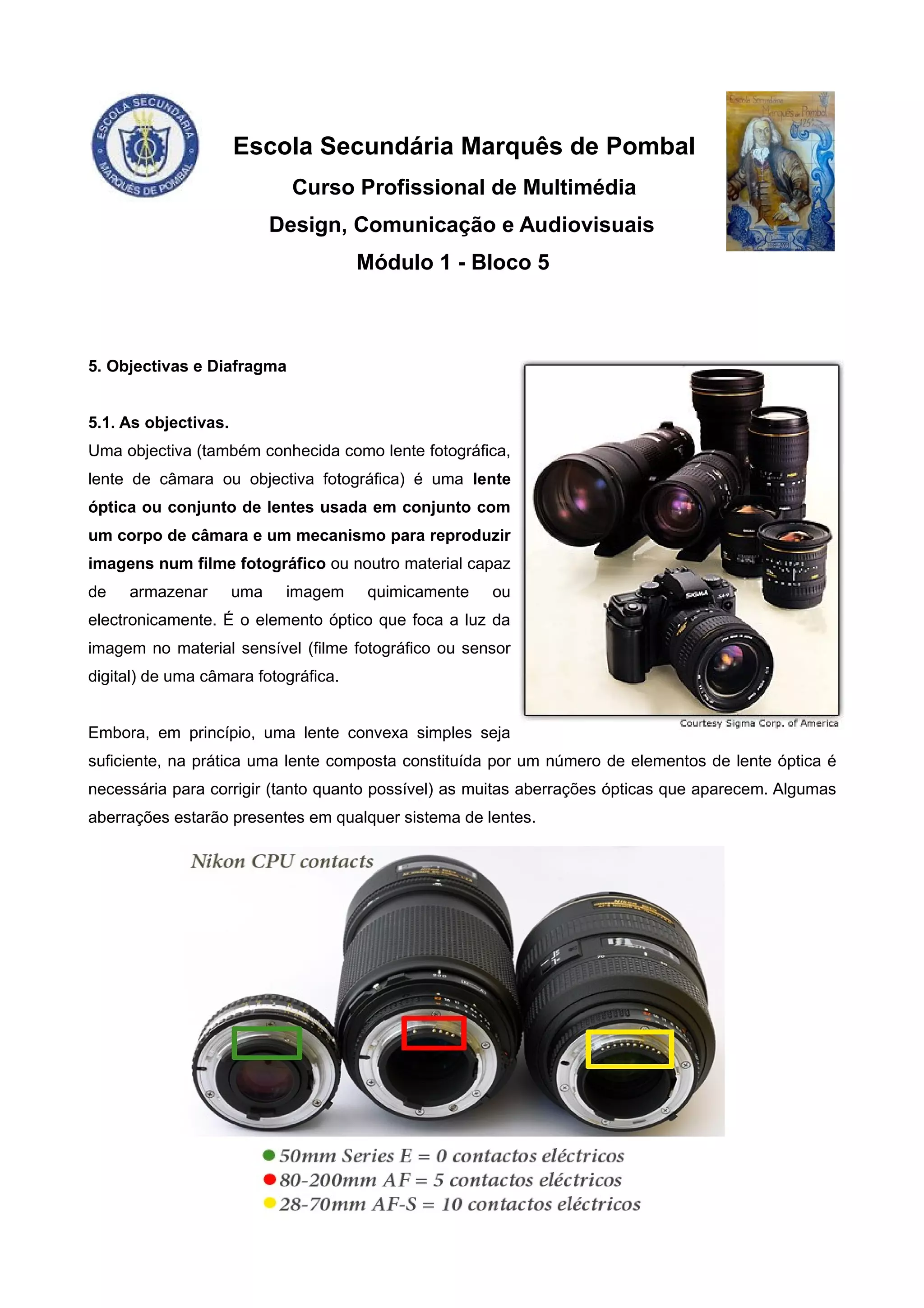

1. Escola Secundária Marquês de Pombal
Curso Profissional de Multimédia
Design, Comunicação e Audiovisuais
Módulo 1 - Bloco 5
5. Objectivas e Diafragma
5.1. As objectivas.
Uma objectiva (também conhecida como lente fotográfica,
lente de câmara ou objectiva fotográfica) é uma lente
óptica ou conjunto de lentes usada em conjunto com
um corpo de câmara e um mecanismo para reproduzir
imagens num filme fotográfico ou noutro material capaz
de armazenar uma imagem quimicamente ou
electronicamente. É o elemento óptico que foca a luz da
imagem no material sensível (filme fotográfico ou sensor
digital) de uma câmara fotográfica.
Embora, em princípio, uma lente convexa simples seja
suficiente, na prática uma lente composta constituída por um número de elementos de lente óptica é
necessária para corrigir (tanto quanto possível) as muitas aberrações ópticas que aparecem. Algumas
aberrações estarão presentes em qualquer sistema de lentes.

2. Uma lente pode estar permanentemente fixa numa câmara ou pode ser intercambiável com lentes de
diferentes distâncias focais, aberturas e outras propriedades, isto é, as objectivas podem estar
embutidas no corpo da câmara (como numa câmara compacta) ou podem ser intermutáveis
(como em câmaras SLR).
A objectiva permite controlar a intensidade da luz que a atravessa (abertura) através do diafragma,
permitindo maiores ou menores exposições à luz.
A abertura é medida em números-f. f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22 (números maiores
correspondem a menores aberturas).
A distância focal (medida em milímetros) de uma objetiva indica o seu grau de ampliação da imagem e
o seu ângulo de visão. Uma objectiva de 50mm diz-se uma objectiva normal e corresponde
aproximadamente ao ângulo de visão do olho humano.
Todas as distâncias focais abaixo de 50mm são consideradas grande angular, pois oferecem um
maior ângulo de visão e todas as distancias focais acima dos 50mm são consideradas teleobjectivas,
pois têm um ângulo de visão inferior e aproximam a imagem.
As objectivas podem ter apenas uma distância focal, comummente chamadas de "focal fixa" (ou
simplesmente "fixas"), ou permitir um intervalo de distâncias focais, como por exemplo 28-80mm ou
70-210mm.
As objectivas que variam a sua distância focal designam-se por zoom.
5.2. Diafragma.
O diafragma fotográfico é o dispositivo que regula a abertura de um sistema óptico.
É composto por um conjunto de finas lâminas justapostas que se localiza dentro da objectiva, e
que permitem a regulação da intensidade de luz que irá incidir sobre o material fotossensível.

3. O valor do diafragma consiste em números, conhecidos como números f ou f-stop, e seguem um
padrão numérico universal. Esta escala inicia-se em 1, 1.4, 2, 2.8, 4, 5.6, 8, 11, 16, 22, 32, 44, 64, etc.,
sendo que, quanto menor for o número f, maior a quantidade que luz que ele permite passar e,
quanto maior o número f, menor a quantidade de luz que passará pelo diafragma.
Cada número maior, ou seja, mais fechado, representa a metade da luz que a abertura anterior permite
passar, assim como cada número menor, ou seja, mais aberto, permite a entrada do dobro de luz.
A actual escala de abertura utilizada é obtida através da expressão: f = DF/A, onde:
• f é o valor do diafragma obtido
• DF é a distância focal
• A é o diâmetro da abertura, em milímetros
Os diferentes valores de abertura do diafragma também geram diferentes efeitos de
profundidade de campo e consequente aparência de foco.

4. Diafragmas mais fechados tendem a proporcionar maior focagem (aumenta profundidade de
campo), enquanto diafragmas mais abertos tendem a fazer o oposto (diminui a profundidade de
campo).
