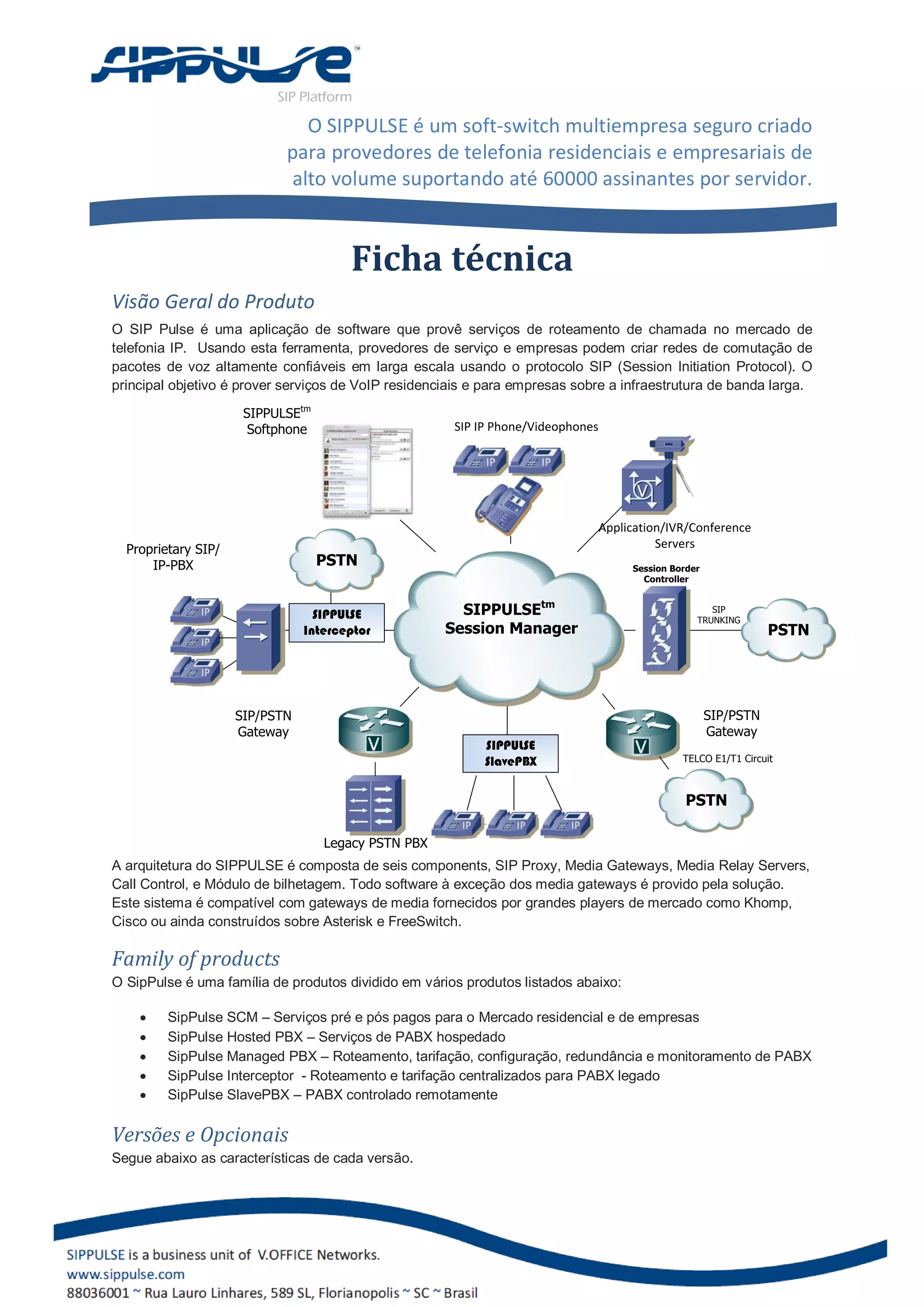

1. O SIPPULSE é um soft-switch multiempresa seguro criado
para provedores de telefonia residenciais e empresariais de
alto volume suportando até 60000 assinantes por servidor.
Ficha técnica
Visão Geral do Produto
O SIP Pulse é uma aplicação de software que provê serviços de roteamento de chamada no mercado de
telefonia IP. Usando esta ferramenta, provedores de serviço e empresas podem criar redes de comutação de
pacotes de voz altamente confiáveis em larga escala usando o protocolo SIP (Session Initiation Protocol). O
principal objetivo é prover serviços de VoIP residenciais e para empresas sobre a infraestrutura de banda larga.
SIPPULSEtm
Softphone SIP IP Phone/Videophones
Application/IVR/Conference
Proprietary SIP/ Servers
IP-PBX PSTN Session Border
Controller
SIPPULSE SIPPULSEtm SIP
TRUNKING
Interceptor Session Manager PSTN
SIP/PSTN SIP/PSTN
Gateway Gateway
SIPPULSE
SlavePBX TELCO E1/T1 Circuit
PSTN
Legacy PSTN PBX
A arquitetura do SIPPULSE é composta de seis components, SIP Proxy, Media Gateways, Media Relay Servers,
Call Control, e Módulo de bilhetagem. Todo software à exceção dos media gateways é provido pela solução.
Este sistema é compatível com gateways de media fornecidos por grandes players de mercado como Khomp,
Cisco ou ainda construídos sobre Asterisk e FreeSwitch.
Family of products
O SipPulse é uma família de produtos dividido em vários produtos listados abaixo:
 SipPulse SCM – Serviços pré e pós pagos para o Mercado residencial e de empresas
 SipPulse Hosted PBX – Serviços de PABX hospedado
 SipPulse Managed PBX – Roteamento, tarifação, configuração, redundância e monitoramento de PABX
 SipPulse Interceptor - Roteamento e tarifação centralizados para PABX legado
 SipPulse SlavePBX – PABX controlado remotamente
Versões e Opcionais
Segue abaixo as características de cada versão.

2. Recursos Starter Pack SCM STFC Hosted PBX SSM
FUNÇÕES SIP     
TARIFAÇÃO     Apenas
CDR
ROTEAMENTO     
NAT     consultar
SEGURANÇA     
MONITORAMENTO     
AMBIENTE     
INTERFACE WEB     
CONFIABILIDADE     
INTERNACIONALIZAÇÃO     
CAPACIDADE 500.000 min. ilimitado ilimitado ilimitado ilimitado
SUPORTE A REVENDAS     
MULTI-DOMÍNIO     
RECURSOS STFC     
CLASSE V     
LINK MANAGER     
HOT BACKUP opcional opcional opcional opcional opcional
BALANC. CARGA opcional opcional opcional opcional opcional
VOICEMAIL  opcional opcional  opcional
1
Todas as plataforma incluem o media server simples que disponibiliza as mensagens de anúncio. Um media
server completo com correio de voz, conferência, ura e outros recursos está disponível para a versão classe V.
O sistema de correio de voz é opcional para as outras plataformas.
Por favor, consulte-nos em info@sippulse.com por configurações e customizações diferentes. Recursos
especiais são comuns na implantação de softswitches.
Recursos do SipPulse
Abaixo uma tabela dos principais recursos do SIPPULSE. Na hora de fazer um pedido preste atenção nos
grupos da tabela.
FUNÇÕES SIP Stateful SIP Proxy Server RFC3261 Multi-empresa, Multi-domínio(exceto starter
Dialog Stateful SIP Proxy pack)
SIP registrar Ramificação paralela e serial
UDP/TCP/TLS Múltiplos registros em uma única conta
TARIFAÇÃO Agrupamento de contas Múltiplos planos de tarifas
Tarifação pré-paga e pós paga Suporte para markup nas tarifas
Keep-Alive para corrigir BYEs restantes Suporte para duração mínima e min.
Bilhetagem reversa para números 0800 gratuitos
Assinatura mensal para números DID Taxas de compra e venda
Relatório de rentabilidade por usuário Exportação para PDF e EXCEL
Relatório de rentabilidade por provedor Tarifação de múltiplas pernas de chamada
Relatório detalhado de chamadas
ROTEAMENTO Múltiplas tabelas de roteamento Roteamento DNS para domínios externos
Múltiplos planos de discagem Roteamento de DIDs
Até 380000 rotas Trunking c/ Autenticação p/IP
Balanceamento de carga e failvover Trunking com Aut. p/IP e Tech Prefix
Relatório de ASR e CCR para gateways Suporte para RPID e PAI(RFC3325)
Substituição automática de código de área e Suporte para substituicão da From URI
país para usuários Suporte para substituição da To URI
Tradução numérica (Dialplan) Manipulação do CallerID

3. NAT Suporte para STUN e TURN Ping no NAT para manter a porta aberta
Suporta p/ NAT Simétrico Múltiplos media relay servers balanceados
Até 800 usuários simult. p/ media server para melhor desempenho
SEGURANÇA Proteção contra INVITE REPLAY ATTACKS Suporte para TLS/SRTP
(Check FORM and AUTH) Mecânismo anti-flood
Proteção contra Fuzzing Attacks Banimento de IP com múltipas falhas
Senhas fortes mandatórias Detecção de ataque por assinatura
MONITORAMENTO Tela de Monitoramento Real Time Statistics
Sip Trace Relatórios de ASR dos gateways
SUPORTE A REVENDAS Portal de Revendas Tarifação específica para revendas
INTERFACE WEB Portal de Administração Arquivo de contabilização redundante
Portal do Usuário Gerenciamento simplificado de perfis de
Logs de Erros usuário
CONFIABILIDADE Hot Backup (Opcional) Load Balancing e Failover (Opcional)
INTERNACIONALIZAÇÃO Suporte complete à i18N Arquivo único para tradução
Traduções para português Brazil
CAPACIDADE 60.000 registros simultâneos 150 chamadas por segundo, pré-pago
350 chamadas por segundo, pós-pago
RECURSOS STFC Chamada à Cobrar Detraf
Consulta a portabilidade Roteamento CSP
CLASSE V Siga-me Captura de chamada direcionada (telefone e
Siga-me incondicional gateway precisam suportar)
Siga-me se ocupado Senha no telefone
Siga-me se não atender Correio de voz
Captura de chamada em grupo (telefone e Transferência de chamadas (telefone e
gateway precisam suportar) gateway precisam suportar)
SIPPULSE Slave PBX
O SlavePBX é um produto inovador. Em um mundo ideal, clientes poderiam ser servidos apenas pode um PABX
hospedado na Internet sem necessidade de hardware local. Entretanto, o mundo real é cheio de riscos e custos
imprevistos. Às vezes os links de Internet podem ficar lentos ou simplesmente caírem. Os custos de uma rede
dedicada são normalmente muito altos e economizar banda é sempre uma prioridade. A ideia por trás do
SlavePBX é “cérebro no topo”, “músculos nas pontas”. Traduzindo para o mundo real a tarifação, roteamento,
configuração, gerenciamento e redundância ficam centralizados, mas o processamento das chamadas, correio
de voz e conferência permanecem locais.
Centralized
 Redundancy
SIPPULSEtm  Routing
CloudPBX (SSM)  Billing
 Monitoring
Long distance calls or mobile
calls can be centralized for
lower costs
RT
P
PSTN
SIP Signaling is centralized to
simplify routing and billing
SIP
SIP
1
rE
Po
RT AUDIO (RTP Flow) stays local
SIPPULSE
SlavePBX

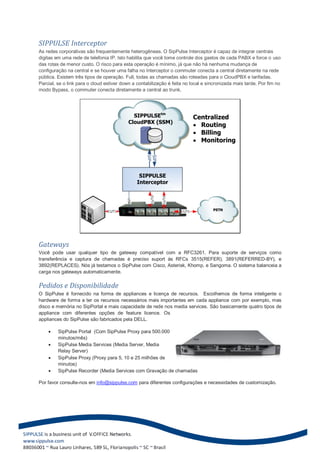

4. SIPPULSE Interceptor
As redes corporativas são frequentemente heterogêneas. O SipPulse Interceptor é capaz de integrar centrais
digitas em uma rede de telefonia IP. Isto habilita que você tome controle dos gastos de cada PABX e force o uso
das rotas de menor custo. O risco para esta operação é mínimo, já que não há nenhuma mudança de
configuração na central e se houver uma falha no Interceptor o commuter conecta a central diretamente na rede
pública. Existem três tipos de operação. Full, todas as chamadas são roteadas para o CloudPBX e tarifadas.
Parcial, se o link para o cloud estiver down a contabilização é feita no local e sincronizada mais tarde. Por fim no
modo Bypass, o commuter conecta diretamente a central ao trunk.
SIPPULSEtm Centralized
CloudPBX (SSM)
 Routing
 Billing
 Monitoring
SIP
SIP
SIPPULSE
Interceptor
E1/T1
E1/T1
USB
E1/T1 E1/T1 PSTN
Gateways
Você pode usar qualquer tipo de gateway compatível com a RFC3261. Para suporte de serviços como
transferência e captura de chamadas é preciso suport às RFCs 3515(REFER), 3891(REFERRED-BY), e
3892(REPLACES). Nós já testamos o SipPulse com Cisco, Asterisk, Khomp, e Sangoma. O sistema balanceia a
carga nos gateways automaticamente.
Pedidos e Disponibilidade
O SipPulse é fornecido na forma de appliances e licença de recursos. Escolhemos de forma inteligente o
hardware de forma a ter os recursos necessários mais importantes em cada appliance com por exemplo, mas
disco e memória no SipPortal e mais capacidade de rede nos media services. São basicamente quatro tipos de
appliance com diferentes opções de feature licence. Os
appliances do SipPulse são fabricados pela DELL.
 SipPulse Portal (Com SipPulse Proxy para 500.000
minutos/mês)
 SipPulse Media Services (Media Server, Media
Relay Server)
 SipPulse Proxy (Proxy para 5, 10 e 25 milhões de
minutos)
 SipPulse Recorder (Media Services com Gravação de chamadas
Por favor consulte-nos em info@sippulse.com para diferentes configurações e necessidades de customização.
