Constellation com motor 9.3 mwm

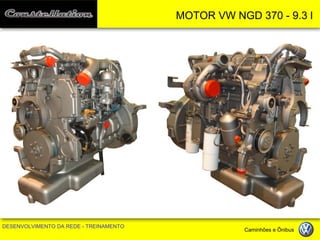

MOTOR VW NGD 370 - 9.3 l
DESENVOLVIMENTO DA REDE - TREINAMENTO Caminhões e Ônibus

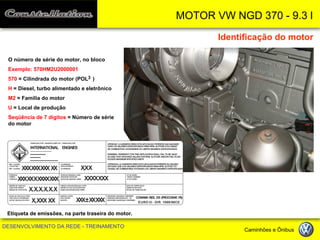

Identificação do motor
Etiqueta de emissões, na parte traseira do motor.
O número de série do motor, no bloco
Exemplo: 570HM2U2000001
570 = Cilindrada do motor (POL )
H = Diesel, turbo alimentado e eletrônico
M2 = Família do motor
U = Local de produção
Seqüência de 7 dígitos = Número de série do motor
FABRICADO POR / MANUFACTURED BY / FABRICADO PORREF. CLIENTE: CLIENT REF.: REF. CLIENTE: POTENCIA: POWER: POTENCIA: ORDEM DE INJECAO: INJECTION ORDER: ORDEN DE INYECCION: FOLGA DE VALVULA A FRIO: COLD VALVE CLEARENCE: LUZ DE VALVULA EN FRIO: CILINDRADA: DISPLACEMENT: CILINDRADA: ROTACAO MAXIMA LIVRE: MAXIMUM ROTATION: ROTACION MAXIMA LIBRE: FUMACA EM ACELERACAO LIVRE: SMOKE IN IDLE ACCELERATION: HUMO EM ACELERATION LIBRE: MARCHA LENTA: IDLE SPEED: RALENTI: ATENCAO: A GARANTIA PARA ESTA APLICACAO PERDERA SUA VALIDADE CASO OS VALORES ESPECIFICADOS PARA RPM, ALTITUDE E/OU VAZAODE COMBUSTIVEL EXCEDEREM OS LIMITES MAXIMOS ESPECIFICADOSWARNING: WARRANTY FOR THIS APPLICATION SHALL FAIL TO BE VALIDIN CASE THAT SPECIFIED VALUES FOR RPM, ALTITUDE AND/OR FUEL FLOWEXCEED MAXIMUM SPECIFIED LIMITSNº DE SERIE: SERIAL NUMBER: Nº DE SERIE: DATA DE FABRICACAO: FABRICATION DATE: FECHA DE FABRICACION: EMISSOES GASOSAS CONFORME: GASEOUS EMISSIONS ACC. TO: EMISIONES GASEOSAS CONFORME: CONAMA RES. 315 (PROCONVE P5) XXX XXX XXX XXXXX XX X XXXX XXXX.X.X.X.X.XX,XXX XXX,X XXXXX XXXXXX ± XX XXXINTERNATIONAL ENGINESATENCION: LA GARANTIA PARA ESTA APLICACION PERDERA SU VALIDEZ EN CASO QUE LOS VALORES ESPECIFICADOS PARA RPM, ALTITUD Y/O CAUDAL DE COMBUSTIBLE EXCEDAN LOS LIMITES MAXIMOS ESPECIFICADOS EURO III - DIR. 1999/96CE
3

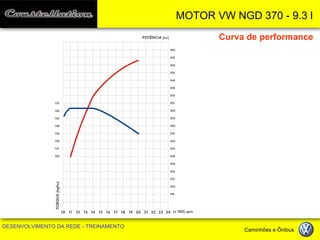

Curva de performance

Características e especificações do motor NGD 9.3 l
Modelo
VW NGD 370
Número
Cilindros
Disposição dos cilindros
Vertical em linha
Seqüência de combustão
1-5-3-6-2-4
Alimentação
Turboalimentada e Pós-arrefecida
Cabeçote
Único, 4 válvulas por cilindro
Cilindrada cm
3
9354
Diâmetro cilindro mm
116,6
Curso
do
pistão
mm
Relação de compressão
17,5:1
Potência
máx.
cv
(kW)
@
r
p
m
3
6
7
(273,0)
@
1950
-
2000
Torque
kgf.m
(Nm)
@
r
p
m
1
6
3
,
3
(1600)
@
1100
-
1400
Compressor
de
a
r
Knorr
LK
39
-
360
cc
Volume óleo lubrificante
l
40 (sem filtro)/44
(com filtro)
Sistema de arrefecimento
l
12,8 (somente motor)/29,0 (c/aquecimento)
Peso
do
motor
(s/acessórios)
(
K
g
)
7
0
8
Unidade de Gerenciamento
Siemens - ECM 2 / IDM
Sistema de injeção
HEUI-Hydraulic Electronic Unit Injection
Válvula
i
n
j
e
t
o
r
a
E
l
e
t
r
o
m
a
g
n
é
t
i
c
a
de
bobina
dupla
Bomba
alta
pressão
(óleo
l
u
b
r
i
f
i
c
a
n
t
e
)
D
e
pistões opostos
Pressão
mínima (bar)
3
0
Pressão
máxima (bar)
3
0
0
Pressão máxima injeção (bar)
2100
Turboalimentador
Borg Warner, de geometria variável
Norma
de
e
m
i
s
s
õ
e
s
C
O
N
A
M
A
fase
5
(EURO
III)
6
146

Identificação dos componentes

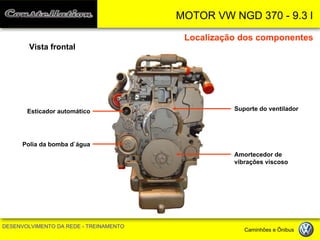

Localização dos componentes
Vista frontal
Suporte do ventilador
Amortecedor de vibrações viscoso
Polia da bomba d`água
Esticador automático

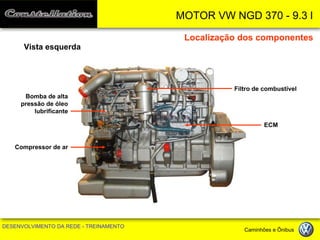

Vista esquerda
Filtro de combustível
ECM
Bomba de alta pressão de óleo lubrificante
Compressor de ar

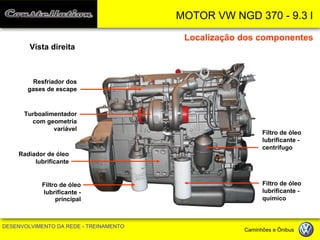

Vista direita
Radiador de óleo lubrificante
Filtro de óleo lubrificante - químico
Filtro de óleo lubrificante - centrífugo
Filtro de óleo lubrificante -
principal
Turboalimentador com geometria variável
Resfriador dos gases de escape

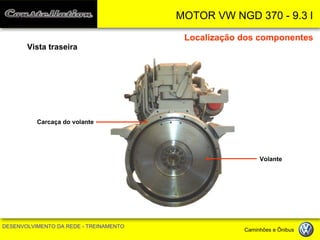

Vista traseira
Volante
Carcaça do volante

Bloco de cilindros e camisas

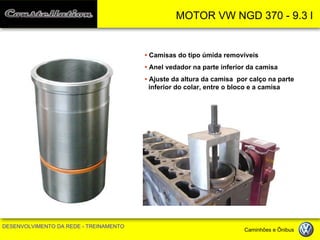

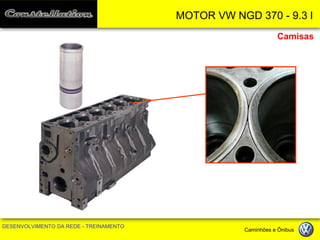

Camisas

• Camisas do tipo úmida removíveis
• Anel vedador na parte inferior da camisa
• Ajuste da altura da camisa por calço na parte inferior do colar, entre o bloco e a camisa

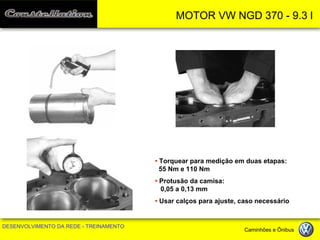

• Torquear para medição em duas etapas: 55 Nm e 110 Nm
• Protusão da camisa: 0,05 a 0,13 mm
• Usar calços para ajuste, caso necessário

Espaçador da placa estrutural

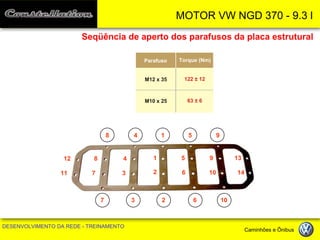

Seqüência de aperto dos parafusos da placa estrutural
1
2
4
3
5
6
9
10
13
14
8
7
12
11
8
4
1
5
9
7
3
2
6
10
Parafuso
Torque (Nm)
M12 x 35
M10 x 25
122 ± 12
63 ± 6

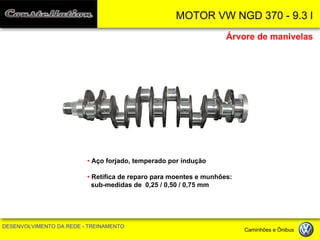

Árvore de manivelas

• Aço forjado, temperado por indução
• Retifica de reparo para moentes e munhões: sub-medidas de 0,25 / 0,50 / 0,75 mm
Árvore de manivelas

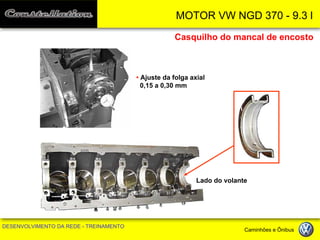

Casquilho do mancal de encosto
• Ajuste da folga axial 0,15 a 0,30 mm
Lado do volante

• Substituir parafusos dos mancais
a cada desmontagem/montagem
• Posições das capas devem ser mantidas
Mancais da árvore de manivelas
7 7

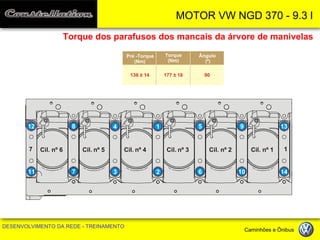

Torque dos parafusos dos mancais da árvore de manivelas
Pré -Torque
(Nm)
Torque
(Nm)
Ângulo
(º)
136 ± 14
177 ± 18
90
Cil. nº 6
Cil.
nº 5
Cil.
nº 4
Cil.
nº 3
Cil. nº 2
Cil. nº 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
1

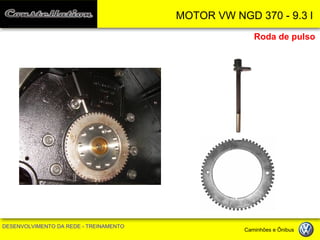

Roda de pulso

Biela

• Trapezoidal
• Bielas fraturadas
• Indicação de sentido de montagem na parte inferior das bielas
Biela e bronzina
Frente do motor

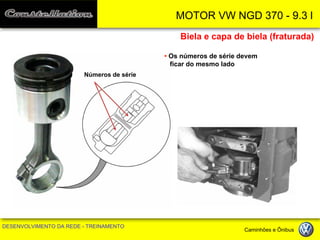

Biela e capa de biela (fraturada)
• Os números de série devem ficar do mesmo lado
Números de série

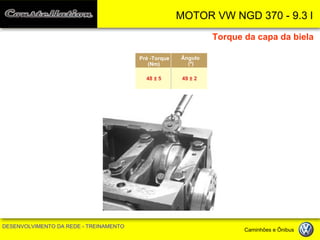

Torque da capa da biela
Pré -Torque
(Nm)
Ângulo
(º)
48 ± 5
49 ± 2

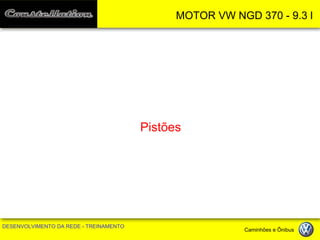

Pistões

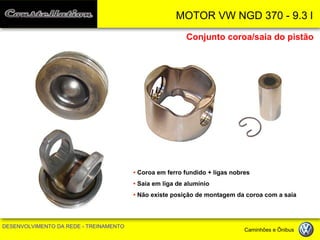

Conjunto coroa/saia do pistão
• Coroa em ferro fundido + ligas nobres
• Saia em liga de alumínio
• Não existe posição de montagem da coroa com a saia

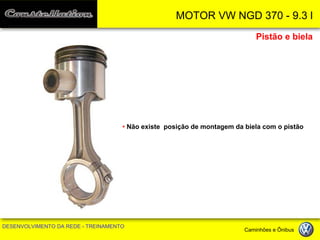

Pistão e biela
• Não existe posição de montagem da biela com o pistão

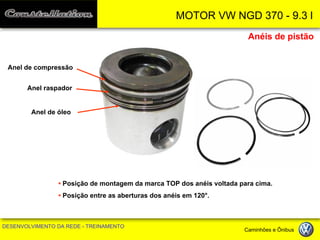

Anéis de pistão
• Posição de montagem da marca TOP dos anéis voltada para cima.
• Posição entre as aberturas dos anéis em 120°.
Anel de compressão
Anel raspador
Anel de óleo

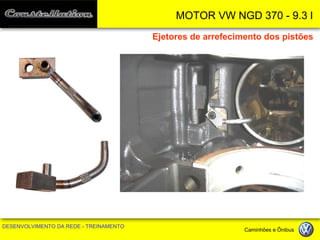

Ejetores de arrefecimento dos pistões

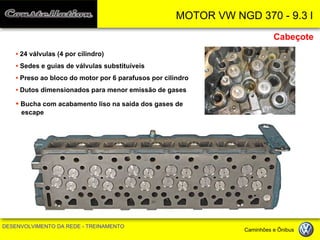

Cabeçote do motor

• 24 válvulas (4 por cilindro)
• Sedes e guias de válvulas substituíveis
• Preso ao bloco do motor por 6 parafusos por cilindro
• Dutos dimensionados para menor emissão de gases
• Bucha com acabamento liso na saída dos gases de escape
Cabeçote

• Somente medida standard
Junta do cabeçote

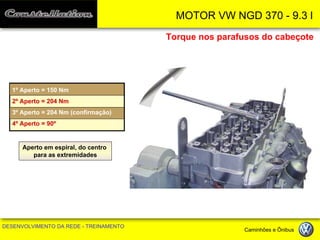

Torque nos parafusos do cabeçote
1º Aperto = 150 Nm
2º Aperto = 204 Nm
3º Aperto = 204 Nm (confirmação)
4º Aperto = 90º
Aperto em espiral, do centro
para as extremidades

Árvore de comando das válvulas

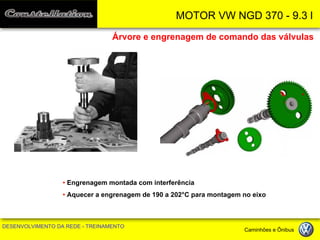

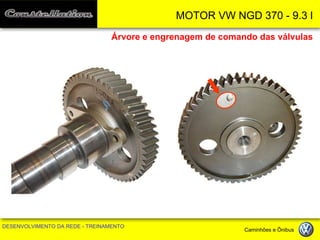

Árvore e engrenagem de comando das válvulas

Árvore e engrenagem de comando das válvulas
• Engrenagem montada com interferência
• Aquecer a engrenagem de 190 a 202°C para montagem no eixo

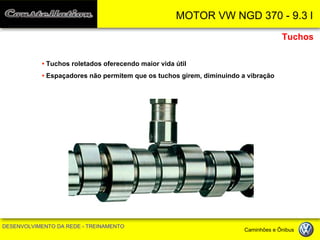

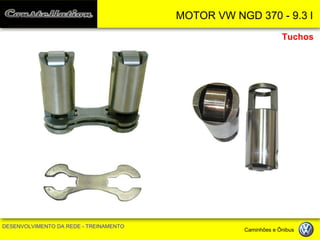

Tuchos

• Tuchos roletados oferecendo maior vida útil
• Espaçadores não permitem que os tuchos girem, diminuindo a vibração
Tuchos

Balancins

Balancins de válvulas e pontes das válvulas
• Balancins forjados de alta resistência
• Pontes das válvulas, e pastilhas de contato em tungstênio compactado e substituível

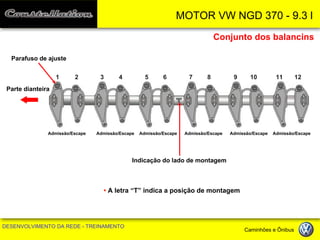

Indicação do lado de montagem
• A letra “T” indica a posição de montagem
Conjunto dos balancins
1
2
3
4
5
6
7
8
9
10
11
12
Parafuso de ajuste
Parte dianteira
Admissão/Escape
Admissão/Escape
Admissão/Escape
Admissão/Escape
Admissão/Escape
Admissão/Escape

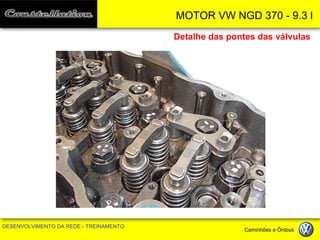

Detalhe das pontes das válvulas

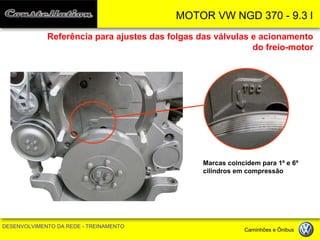

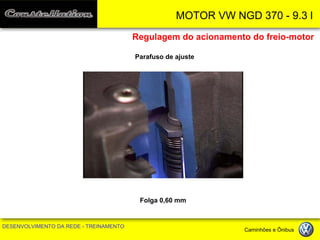

Referência para ajustes das folgas das válvulas e acionamento do freio-motor
Marcas coincidem para 1º e 6º cilindros em compressão

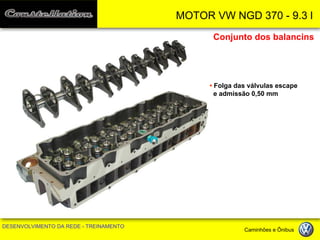

Conjunto dos balancins
• Folga das válvulas escape
e admissão 0,50 mm

Conjunto das válvulas

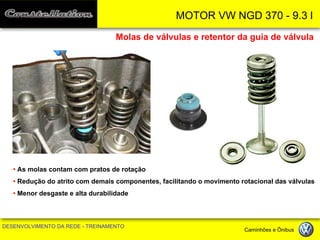

Molas de válvulas e retentor da guia de válvula
• As molas contam com pratos de rotação
• Redução do atrito com demais componentes, facilitando o movimento rotacional das válvulas
• Menor desgaste e alta durabilidade

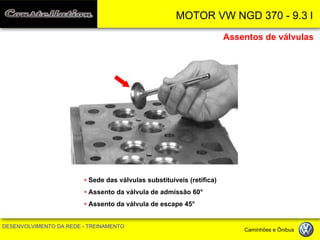

• Sede das válvulas substituíveis (retífica)
• Assento da válvula de admissão 60°
• Assento da válvula de escape 45°
Assentos de válvulas

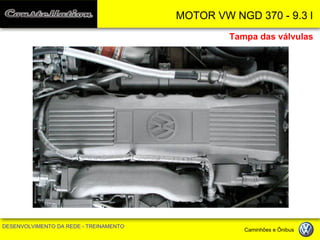

Tampa das válvulas

• Canais defletores são fundidos na
própria tampa
• Chapa defletora cobre os canais
defletores
• Respiro do motor após defletores
Tampa das válvulas

Junta da tampa das válvulas
• Junta da tampa reutilizável
• Conectores das válvulas injetoras
in
corporados na junta

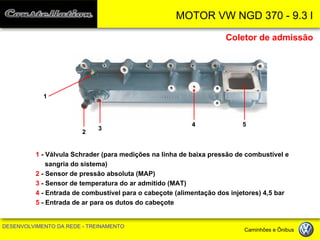

Coletor de admissão

1 - Válvula Schrader (para medições na linha de baixa pressão de combustível e sangria do sistema)
2 - Sensor de pressão absoluta (MAP)
3 - Sensor de temperatura do ar admitido (MAT)
4 - Entrada de combustível para o cabeçote (alimentação dos injetores) 4,5 bar
5 - Entrada de ar para os dutos do cabeçote
2
3
4
5
1

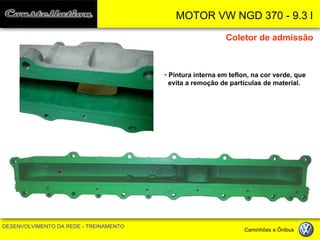

• Pintura interna em teflon, na cor verde, que
evita a remoção de partículas de material.

Coletor de escape

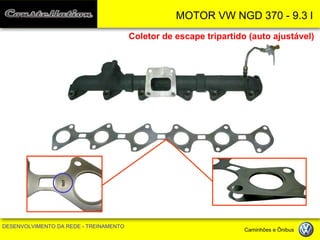

Coletor de escape tripartido (auto ajustável)
OUT

Engrenagens de distribuição

Referências para montagem das engrenagens
• Marcas em relação ao 1º cilindro em compressão

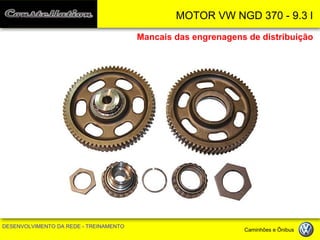

Mancais das engrenagens de distribuição

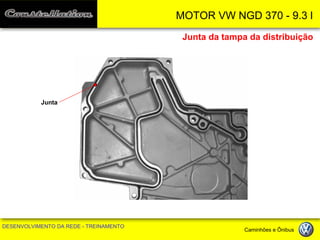

Junta da tampa da distribuição
Junta

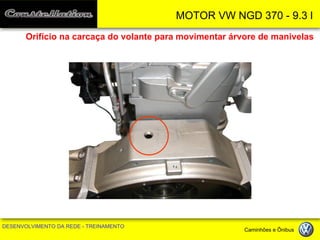

Orifício na carcaça do volante para movimentar árvore de manivelas

Sistema de lubrificação

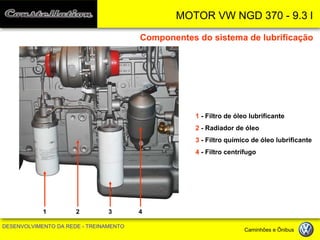

Componentes do sistema de lubrificação
2
1
3
4
1 - Filtro de óleo lubrificante
2 - Radiador de óleo
3 - Filtro químico de óleo lubrificante
4 - Filtro centrífugo

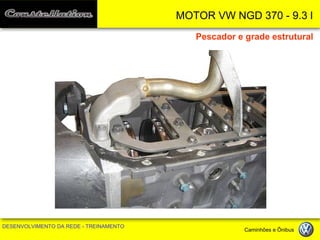

Pescador e grade estrutural

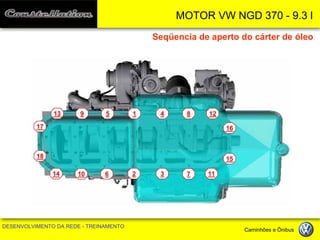

Seqüencia de aperto do cárter de óleo

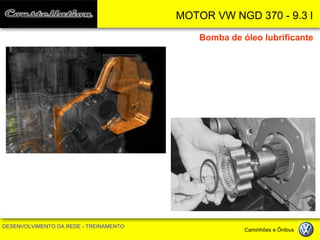

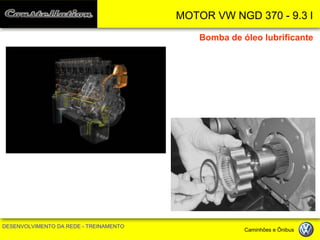

Bomba de óleo lubrificante

Mangueira de alta pressão de óleo lubrificante

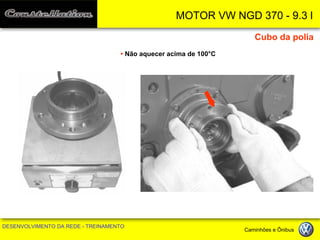

• Não aquecer acima de 100°C
Cubo da polia

Válvulas do sistema de lubrificação

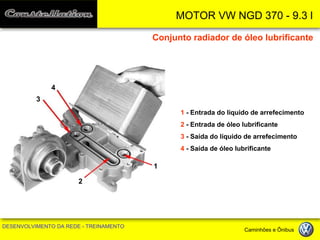

1 - Entrada do líquido de arrefecimento
2 - Entrada de óleo lubrificante
3 - Saída do líquido de arrefecimento
4 - Saída de óleo lubrificante
Conjunto radiador de óleo lubrificante
1
3
4
2

Válvula by-pass pressão de óleo lubrificante (segurança)
Termostato do óleo lubrificante
Válvula reguladora de pressão do óleo lubrificante

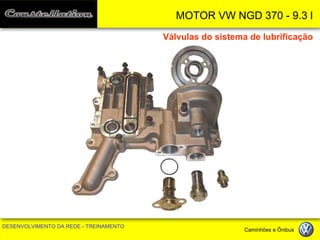

Válvulas do sistema de lubrificação

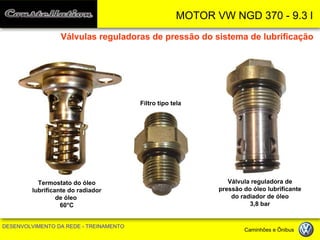

Filtro tipo tela
Válvula reguladora de pressão do óleo lubrificante do radiador de óleo
3,8 bar
Termostato do óleo
lubrificante do radiador
de óleo
60°C
Válvulas reguladoras de pressão do sistema de lubrificação

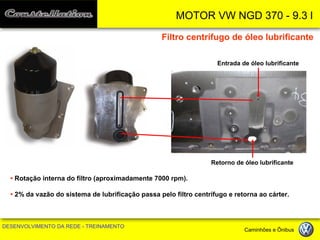

Filtro centrífugo de óleo lubrificante
Entrada de óleo lubrificante
Retorno de óleo lubrificante
• Rotação interna do filtro (aproximadamente 7000 rpm).
• 2% da vazão do sistema de lubrificação passa pelo filtro centrífugo e retorna ao cárter.

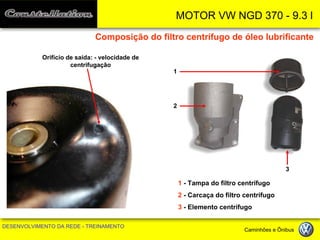

Composição do filtro centrífugo de óleo lubrificante
1 - Tampa do filtro centrífugo
2 - Carcaça do filtro centrífugo
3 - Elemento centrífugo
1
2
3
Orifício de saída: - velocidade de centrifugação

Filtro de óleo lubrificante
Filtro químico de óleo lubrificante

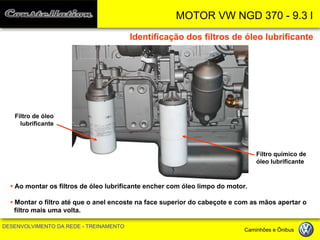

Identificação dos filtros de óleo lubrificante
• Ao montar os filtros de óleo lubrificante encher com óleo limpo do motor.
• Montar o filtro até que o anel encoste na face superior do cabeçote e com as mãos apertar o filtro mais uma volta.

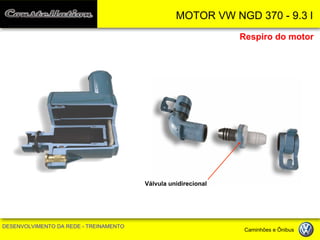

Respiro do motor

Respiro do motor
Válvula unidirecional

Sistema de arrefecimento

1
2
3
4
1 - Bomba d`água
2 - Tampa frontal do motor
3 - Válvula termostática
4 - Resfriador do EGR

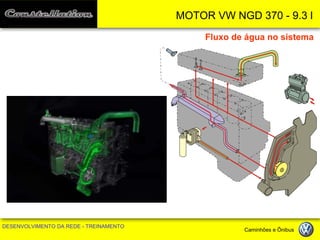

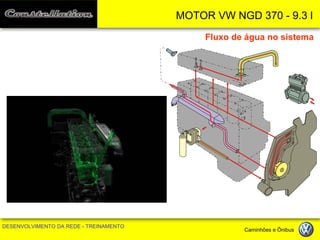

Fluxo de água no sistema

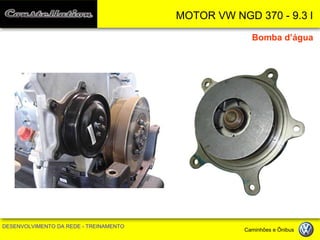

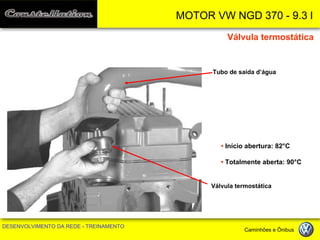

Bomba d’água

Tubo de saída d’água
Válvula termostática
• Início abertura: 82°C
• Totalmente aberta: 90°C
Válvula termostática

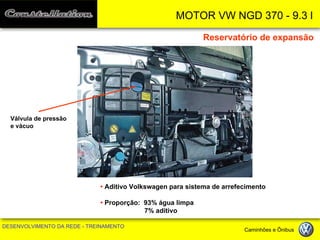

Reservatório de expansão
Válvula de pressão
e vácuo
• Aditivo Volkswagen para sistema de arrefecimento
• Proporção: 93% água limpa
7% aditivo

Turboalimentador de geometria variável
(EVRT)

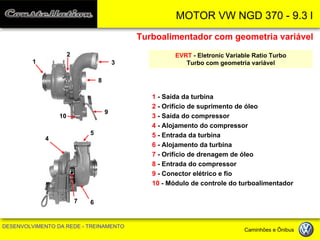

Turboalimentador com geometria variável
EVRT - Eletronic Variable Ratio Turbo
Turbo com geometria variável
1 - Saída da turbina
2 - Orifício de suprimento de óleo
3 - Saída do compressor
4 - Alojamento do compressor
5 - Entrada da turbina
6 - Alojamento da turbina
7 - Orifício de drenagem de óleo
8 - Entrada do compressor
9 - Conector elétrico e fio
10 - Módulo de controle do turboalimentador
1
2
3
8
5
6
7
4
9
10

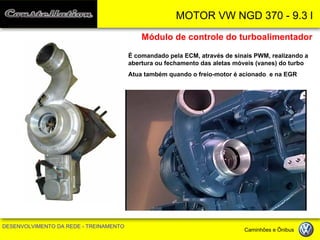

Módulo de controle do turboalimentador
É comandado pela ECM, através de sinais PWM, realizando a abertura ou fechamento das aletas móveis (vanes) do turbo
Atua também quando o freio-motor é acionado e na EGR

Baixa rotação do motor, aceleração da turbina com o objetivo de diminuir o tempo de enchimento
do turbo (turbo lag)

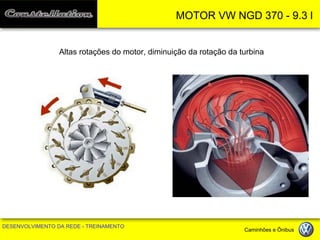

Altas rotações do motor, diminuição da rotação da turbina

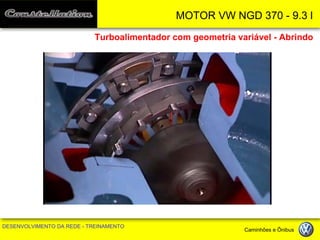

Turboalimentador com geometria variável - Abrindo

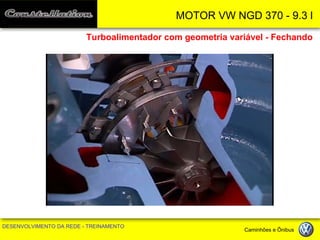

Turboalimentador com geometria variável - Fechando

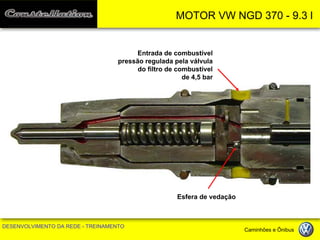

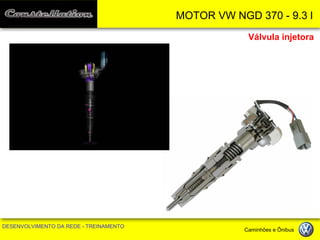

Válvulas injetoras

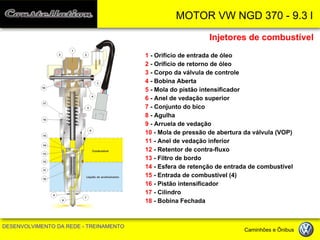

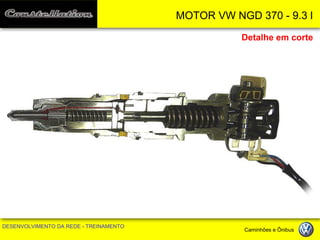

Injetores de combustível
1 - Orifício de entrada de óleo
2 - Orifício de retorno de óleo
3 - Corpo da válvula de controle
4 - Bobina Aberta
5 - Mola do pistão intensificador
6 - Anel de vedação superior
7 - Conjunto do bico
8 - Agulha
9 - Arruela de vedação
10 - Mola de pressão de abertura da válvula (VOP)
11 - Anel de vedação inferior
12 - Retentor de contra-fluxo
13 - Filtro de bordo
14 - Esfera de retenção de entrada de combustível
15 - Entrada de combustível (4)
16 - Pistão intensificador
17 - Cilindro
18 - Bobina Fechada

Suporte da válvula injetora
• Permite retirada da válvula injetora

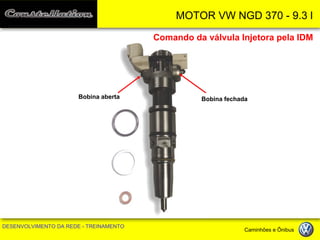

Comando da válvula Injetora pela IDM
Bobina aberta
Bobina fechada

Detalhe em corte

Entrada de combustível
pressão regulada pela válvula
do filtro de combustível
de 4,5 bar
Esfera de vedação

Pistão itensificador
amplia 7,1 vezes a pressão
de injeção
Carretel
dosador

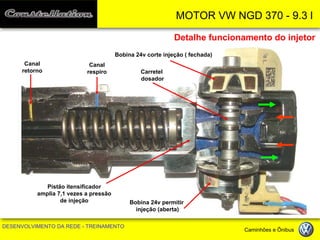

Detalhe funcionamento do injetor
Bobina 24v corte injeção ( fechada)
Bobina 24v permitir
injeção (aberta)
Canal retorno
Canal respiro

Válvula injetora

Regulagem do acionamento do freio-motor
Parafuso de ajuste
Folga 0,60 mm

EGR

Resfriador do gás de escape
O resfriador do EGR reduz a temperatura dos gases de escape que irão recircular no sistema de admissão.
A recirculação de gases de escape, reduz a emissão de NOx.

• O módulo de comando da EGR, recebe sinais digitais da ECM
• A válvula tem 3 posições que são definidas pela ECM + EGR
• O módulo de comando (EGR), detecta e transmite as posições das válvulas

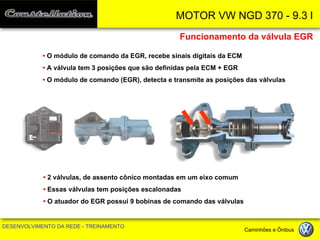

Funcionamento da válvula EGR
• 2 válvulas, de assento cônico montadas em um eixo comum
• Essas válvulas tem posições escalonadas
• O atuador do EGR possui 9 bobinas de comando das válvulas

Freio-motor

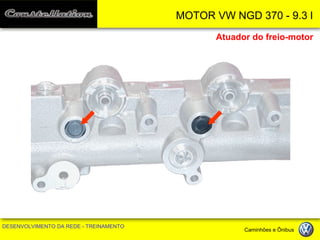

Atuador do freio-motor

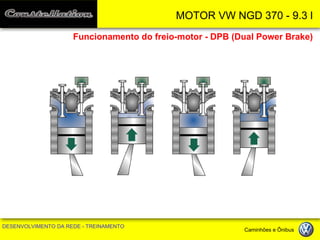

Funcionamento do freio-motor - DPB (Dual Power Brake)

Válvula de corte desativada
Pressão normal de até 300 bar
(Condição de motor funcionando normalmente)
1 - Rail de óleo de alta pressão
2 - Galeria de óleo do injetor
3 - Galeria de óleo do freio
4 - Conjunto da válvula de corte do freio
5 - Conjunto do pistão do atuador do freio
6 - Ponte de válvula de escapamento
7 - Folga de válvula (atuador retraído)
8 - Entrada de óleo
1
2
3
4
1
5
6
7
3
8

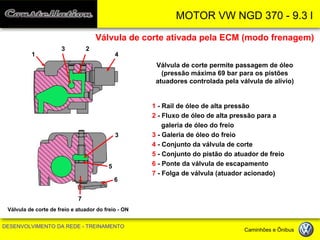

Válvula de corte ativada pela ECM (modo frenagem)
Válvula de corte permite passagem de óleo (pressão máxima 69 bar para os pistões atuadores controlada pela válvula de alívio)
1 - Rail de óleo de alta pressão
2 - Fluxo de óleo de alta pressão para a galeria de óleo do freio
3 - Galeria de óleo do freio
4 - Conjunto da válvula de corte
5 - Conjunto do pistão do atuador de freio
6 - Ponte da válvula de escapamento
7 - Folga de válvula (atuador acionado)
Válvula de corte de freio e atuador do freio - ON
1
2
3
4
5
6
7
3

Válvula de alívio do rail do freio-motor
Válvula de alívio de 69 bar - pressão máxima para o acionamento dos pistões atuadores do freio-motor
69 bar

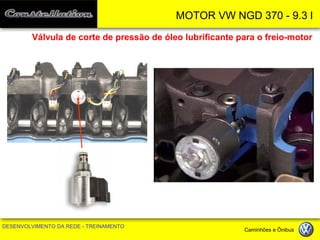

Válvula de corte de pressão de óleo lubrificante para o freio-motor

Sensor de pressão do freio-motor (BCP)
Válvula de corte do freio motor

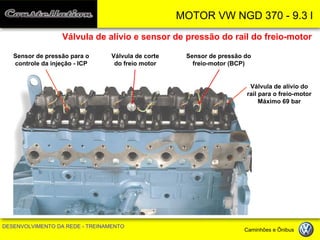

Válvula de alívio e sensor de pressão do rail do freio-motor
Válvula de alívio do rail para o freio-motor
Máximo 69 bar
Sensor de pressão para o controle da injeção - ICP

Constellation com motor 9.3 mwm

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Semelhante a Constellation com motor 9.3 mwm

Semelhante a Constellation com motor 9.3 mwm (20)

Mais de Junior Iung

Mais de Junior Iung (20)

Constellation com motor 9.3 mwm
