O documento descreve três modelos de interruptores pushbutton (CS-390, CS-391 e CS-392) com suas respectivas referências, acionamentos, terminais, fixação, especificações técnicas e cores disponíveis. Fornece detalhes sobre os tipos de acionamento (normalmente aberto ou fechado), terminais e métodos de fixação de cada modelo, além das especificações elétricas como resistência de contato, isolamento e rigidez dielétrica.

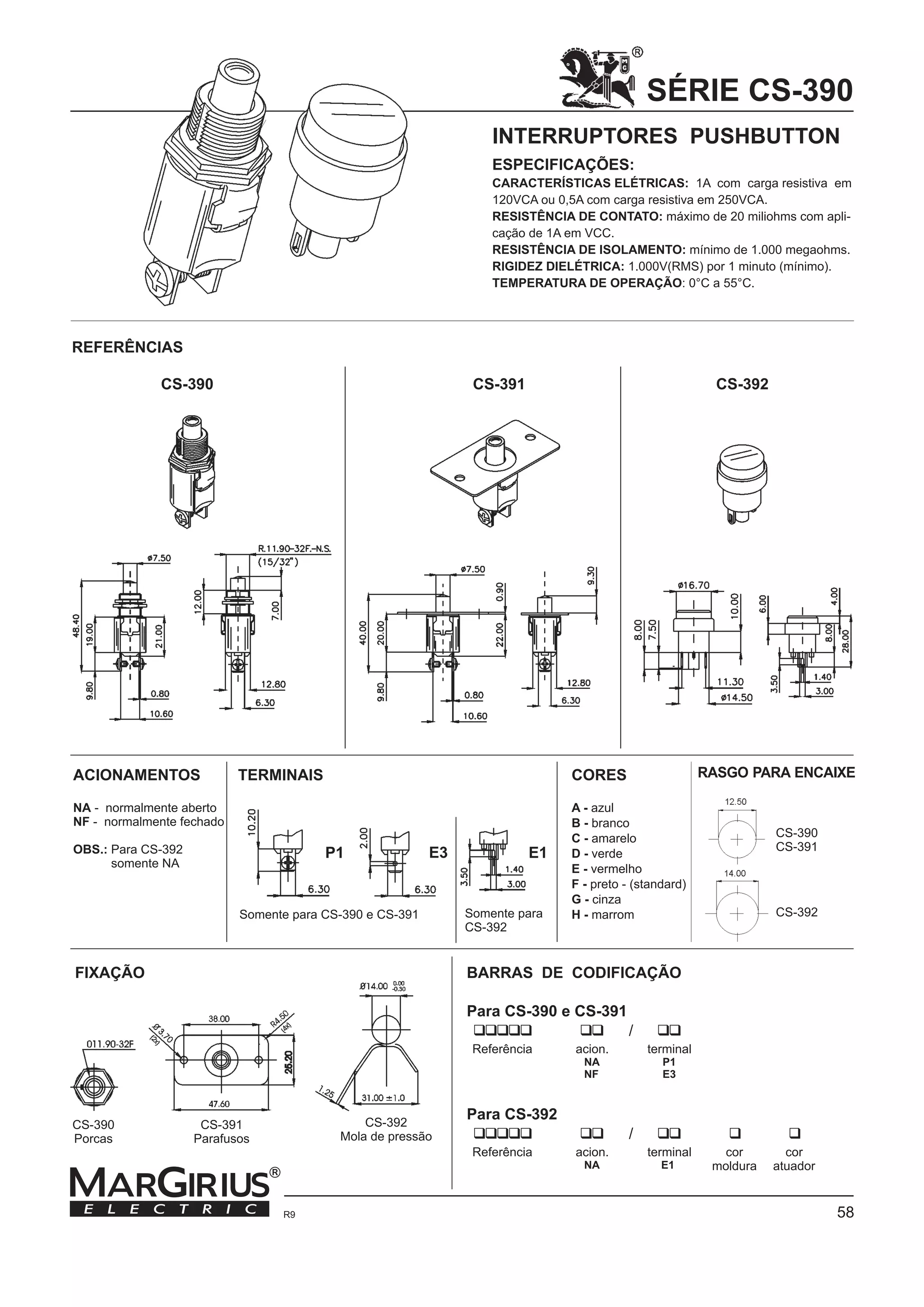

1. SÉRIE CS-390
INTERRUPTORES PUSHBUTTON
BARRAS DE CODIFICAÇÃO
Referência
Referência
Para CS-390 e CS-391
Para CS-392
acion.
acion.
terminal
terminal cor
moldura
cor
atuador
REFERÊNCIAS
CS-390
P1 E3 E1
CS-391 CS-392
ACIONAMENTOS
NA
NF
OBS.:
- normalmente aberto
- normalmente fechado
Para CS-392
somente NA
TERMINAIS
Somente para CS-390 e CS-391
CS-390
CS-391
Somente para
CS-392
CS-392
FIXAÇÃO
CS-390
Porcas
ESPECIFICAÇÕES:
CARACTERÍSTICAS ELÉTRICAS:
RESISTÊNCIA DE CONTATO:
RESISTÊNCIA DE ISOLAMENTO:
RIGIDEZ DIELÉTRICA:
TEMPERATURA DE OPERAÇÃO
1A com carga resistiva em
120VCA ou 0,5A com carga resistiva em 250VCA.
máximo de 20 miliohms com apli-
cação de 1A em VCC.
mínimo de 1.000 megaohms.
1.000V(RMS) por 1 minuto (mínimo).
: 0°C a 55°C.
CORES
A -
B -
C -
D -
azul
branco
amarelo
verde
E -
F -
G -
H -
vermelho
preto - (standard)
cinza
marrom
NA
NF
P1
E3
NA E1
CS-392
Mola de pressão
CS-391
Parafusos
R9 58
RASGO PARA ENCAIXE
