1) O documento apresenta curvas de performance e especificações técnicas de bombas submersas para poços com diâmetro mínimo de 4 polegadas. 2) São listados modelos de bombas de diferentes potências que podem ser acoplados a motores monofásicos ou trifásicos de várias voltages e séries. 3) São fornecidos detalhes de construção das bombas e orientações técnicas sobre instalação, água, e motores.

1. Modelo

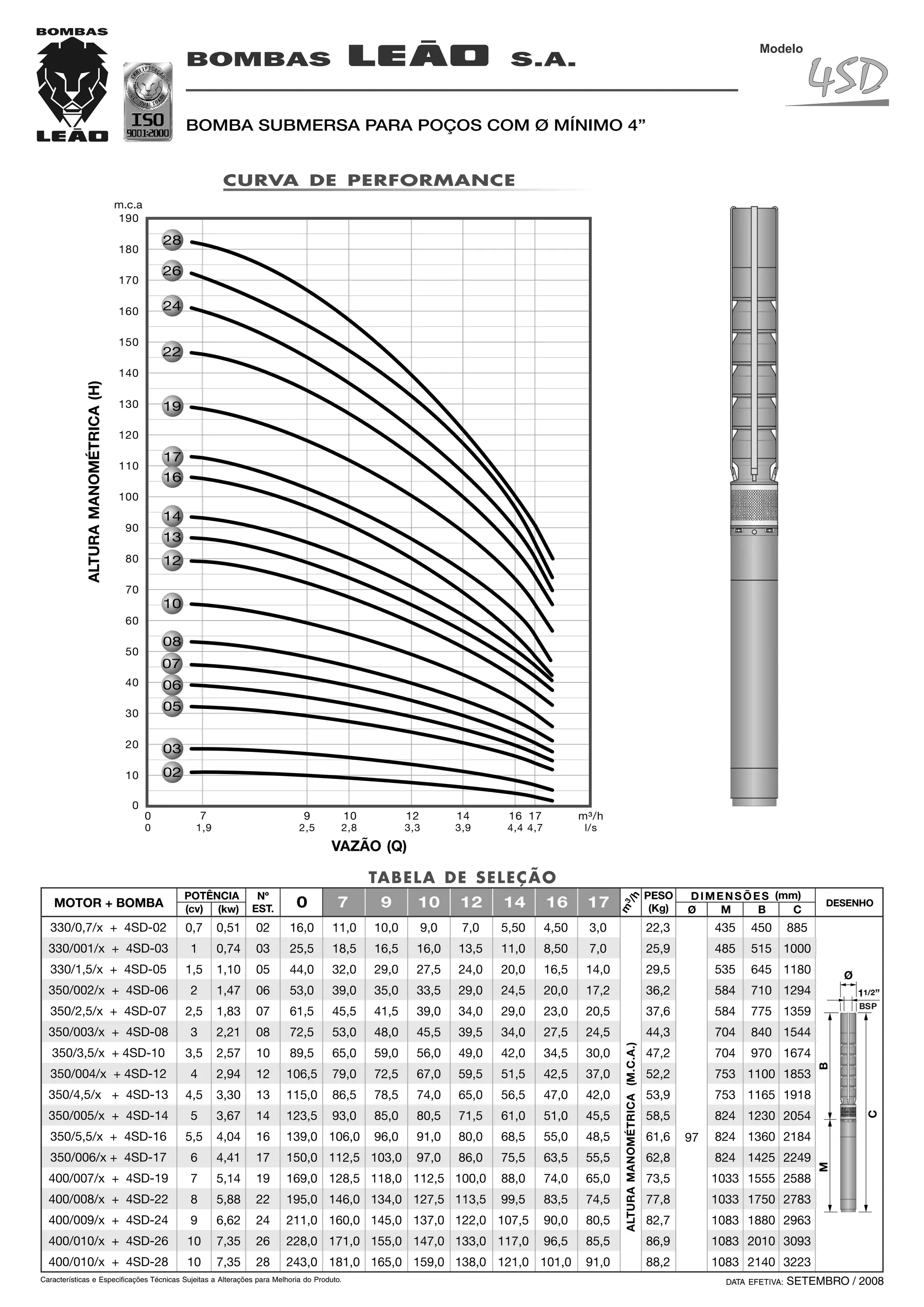

BOMBAS S.A.
4SD
BOMBA SUBMERSA PARA POÇOS COM Ø MÍNIMO 4”
CURVA DE PERFORMANCE
m.c.a
190
28
180
26
170
160 24
150
22
140
ALTURA MANOMÉTRICA (H)
130 19
120
17
110
16
100
14
90
13
80 12
70
10
60
08
50
07
40 06
30
05
20 03
10 02
0
0 7 9 10 12 14 16 17 m³/h
0 1,9 2,5 2,8 3,3 3,9 4,4 4,7 l/s
VAZÃO (Q)
TA B E L A D E S E L E Ç Ã O
POTÊNCIA Nº PESO D I M E N S Õ E S (mm)
/h
MOTOR + BOMBA 0 7 9 10 12 14 16 17 DESENHO
m3
(cv) (kw) EST. (Kg) Ø M B C
330/0,7/x + 4SD-02 0,7 0,51 02 16,0 11,0 10,0 9,0 7,0 5,50 4,50 3,0 22,3 435 450 885
330/001/x + 4SD-03 1 0,74 03 25,5 18,5 16,5 16,0 13,5 11,0 8,50 7,0 25,9 485 515 1000
330/1,5/x + 4SD-05 1,5 1,10 05 44,0 32,0 29,0 27,5 24,0 20,0 16,5 14,0 29,5 535 645 1180 Ø
350/002/x + 4SD-06 2 1,47 06 53,0 39,0 35,0 33,5 29,0 24,5 20,0 17,2 36,2 584 710 1294 11/2”
BSP
350/2,5/x + 4SD-07 2,5 1,83 07 61,5 45,5 41,5 39,0 34,0 29,0 23,0 20,5 37,6 584 775 1359
350/003/x + 4SD-08 3 2,21 08 72,5 53,0 48,0 45,5 39,5 34,0 27,5 24,5 44,3 704 840 1544
ALTURA MANOMÉTRICA (M.C.A.)
350/3,5/x + 4SD-10 3,5 2,57 10 89,5 65,0 59,0 56,0 49,0 42,0 34,5 30,0 47,2 704 970 1674
B
350/004/x + 4SD-12 4 2,94 12 106,5 79,0 72,5 67,0 59,5 51,5 42,5 37,0 52,2 753 1100 1853
350/4,5/x + 4SD-13 4,5 3,30 13 115,0 86,5 78,5 74,0 65,0 56,5 47,0 42,0 53,9 753 1165 1918
350/005/x + 4SD-14
C
5 3,67 14 123,5 93,0 85,0 80,5 71,5 61,0 51,0 45,5 58,5 824 1230 2054
350/5,5/x + 4SD-16 5,5 4,04 16 139,0 106,0 96,0 91,0 80,0 68,5 55,0 48,5 61,6 97 824 1360 2184
350/006/x + 4SD-17 6 4,41 17 150,0 112,5 103,0 97,0 86,0 75,5 63,5 55,5 62,8 824 1425 2249
M
400/007/x + 4SD-19 7 5,14 19 169,0 128,5 118,0 112,5 100,0 88,0 74,0 65,0 73,5 1033 1555 2588
400/008/x + 4SD-22 8 5,88 22 195,0 146,0 134,0 127,5 113,5 99,5 83,5 74,5 77,8 1033 1750 2783
400/009/x + 4SD-24 9 6,62 24 211,0 160,0 145,0 137,0 122,0 107,5 90,0 80,5 82,7 1083 1880 2963
400/010/x + 4SD-26 10 7,35 26 228,0 171,0 155,0 147,0 133,0 117,0 96,5 85,5 86,9 1083 2010 3093
400/010/x + 4SD-28 10 7,35 28 243,0 181,0 165,0 159,0 138,0 121,0 101,0 91,0 88,2 1083 2140 3223
Características e Especificações Técnicas Sujeitas a Alterações para Melhoria do Produto. DATA EFETIVA: SETEMBRO / 2008

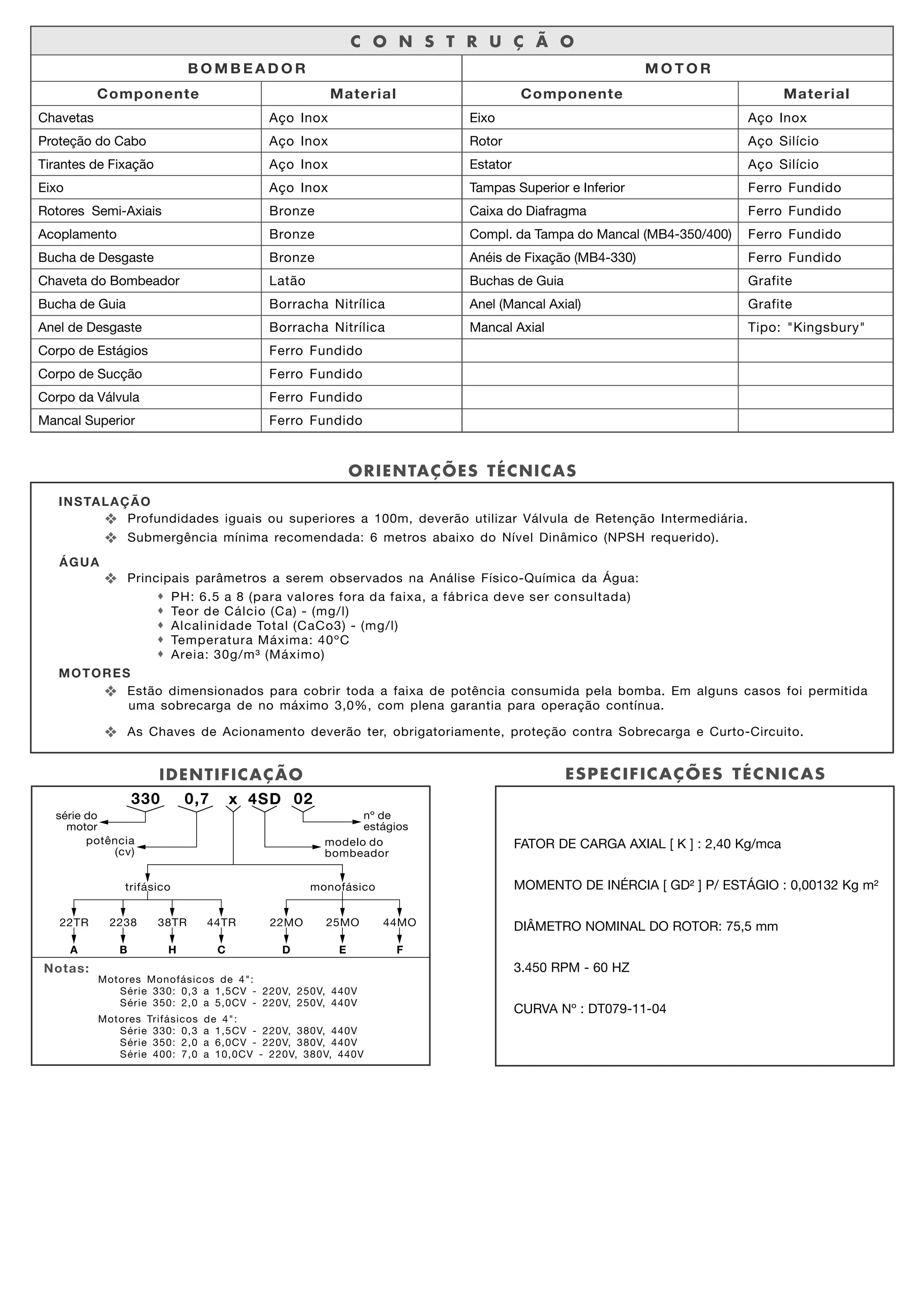

2. C O N S T R U Ç Ã O
BOMBEADOR MOTOR
Componente Material Componente Material
Chavetas Aço Inox Eixo Aço Inox
Proteção do Cabo Aço Inox Rotor Aço Silício
Tirantes de Fixação Aço Inox Estator Aço Silício
Eixo Aço Inox Tampas Superior e Inferior Ferro Fundido
Rotores Semi-Axiais Bronze Caixa do Diafragma Ferro Fundido
Acoplamento Bronze Compl. da Tampa do Mancal (MB4-350/400) Ferro Fundido
Bucha de Desgaste Bronze Anéis de Fixação (MB4-330) Ferro Fundido
Chaveta do Bombeador Latão Buchas de Guia Grafite
Bucha de Guia Borracha Nitrílica Anel (Mancal Axial) Grafite
Anel de Desgaste Borracha Nitrílica Mancal Axial Tipo: "Kingsbury"
Corpo de Estágios Ferro Fundido
Corpo de Sucção Ferro Fundido
Corpo da Válvula Ferro Fundido
Mancal Superior Ferro Fundido
O R I E N TA Ç Õ E S T É C N I C A S
I N S TA L A Ç Ã O
y Profundidades iguais ou superiores a 100m, deverão utilizar Válvula de Retenção Intermediária.
y
Submergência mínima recomendada: 6 metros abaixo do Nível Dinâmico (NPSH requerido).
ÁGUA
y parâmetros a serem observados na Análise Físico-Química da Água:
Principais
PH:
o 6.5 a 8 (para valores fora da faixa, a fábrica deve ser consultada)
Teor
o de Cálcio (Ca) - (mg/l)
Alcalinidade Total (CaCo3) - (mg/l)
o
Temperatura Máxima: 40ºC
o
Areia: 30g/m³ (Máximo)
o
MOTORES
y Estão dimensionados para cobrir toda a faixa de potência consumida pela bomba. Em alguns casos foi permitida
uma sobrecarga de no máximo 3,0%, com plena garantia para operação contínua.
y de Acionamento deverão ter, obrigatoriamente, proteção contra Sobrecarga e Curto-Circuito.
As Chaves
IDENTIFICAÇÃO ESPECIFICAÇÕES TÉCNICAS
330 0,7 x 4SD 02
série do nº de
motor estágios
potência modelo do FATOR DE CARGA AXIAL [ K ] : 2,40 Kg/mca
(cv) bombeador
trifásico monofásico MOMENTO DE INÉRCIA [ GD² ] P/ ESTÁGIO : 0,00132 Kg m²
22TR 2238 38TR 44TR 22MO 25MO 44MO DIÂMETRO NOMINAL DO ROTOR: 75,5 mm
A B H C D E F
Notas: 3.450 RPM - 60 HZ
Motores Monofásicos de 4":
Série 330: 0,3 a 1,5CV - 220V, 250V, 440V
Série 350: 2,0 a 5,0CV - 220V, 250V, 440V
CURVA Nº : DT079-11-04
Motores Trifásicos de 4":
Série 330: 0,3 a 1,5CV - 220V, 380V, 440V
Série 350: 2,0 a 6,0CV - 220V, 380V, 440V
Série 400: 7,0 a 10,0CV - 220V, 380V, 440V
