1. Espírito Santo
CPM - Programa de Certificação de Pessoal de Manutenção
Caldeiraria
Procedimento de Segurança
e Higiene do Trabalho

2. Espírito Santo

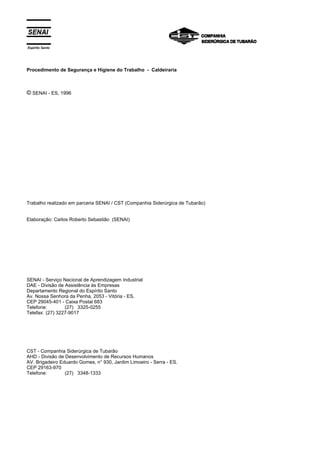

Procedimento de Segurança e Higiene do Trabalho - Caldeiraria
© SENAI - ES, 1996
Trabalho realizado em parceria SENAI / CST (Companhia Siderúrgica de Tubarão)
Elaboração: Carlos Roberto Sebastião (SENAI)
SENAI - Serviço Nacional de Aprendizagem Industrial
DAE - Divisão de Assistência às Empresas
Departamento Regional do Espírito Santo
Av. Nossa Senhora da Penha, 2053 - Vitória - ES.
CEP 29045-401 - Caixa Postal 683
Telefone: (27) 3325-0255
Telefax: (27) 3227-9017
CST - Companhia Siderúrgica de Tubarão
AHD - Divisão de Desenvolvimento de Recursos Humanos
AV. Brigadeiro Eduardo Gomes, n° 930, Jardim Limoeiro - Serra - ES.
CEP 29163-970
Telefone: (27) 3348-1333

3. Espírito Santo

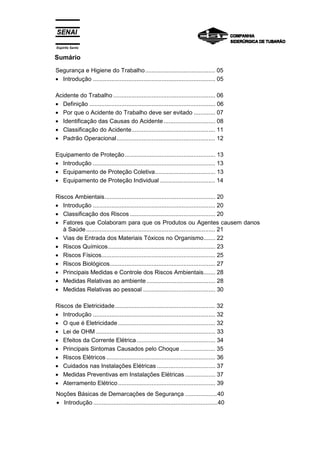

Sumário
Segurança e Higiene do Trabalho.......................................... 05
• Introdução ......................................................................... 05
Acidente do Trabalho ............................................................. 06
• Definição ........................................................................... 06
• Por que o Acidente do Trabalho deve ser evitado ............. 07

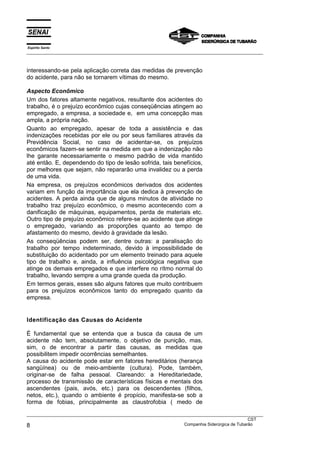

• Identificação das Causas do Acidente ............................... 08

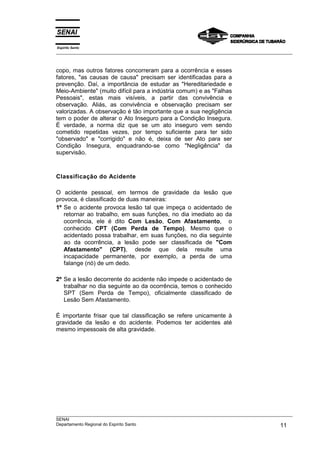

• Classificação do Acidente.................................................. 11

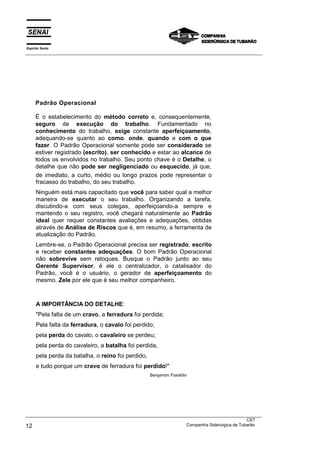

• Padrão Operacional........................................................... 12

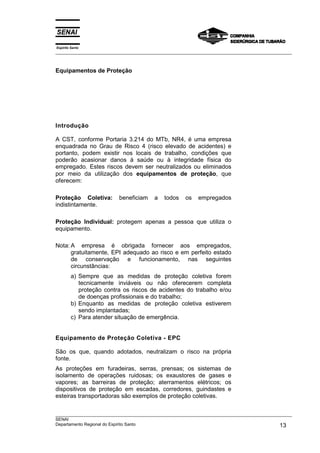

Equipamento de Proteção...................................................... 13
• Introdução ......................................................................... 13
• Equipamento de Proteção Coletiva.................................... 13

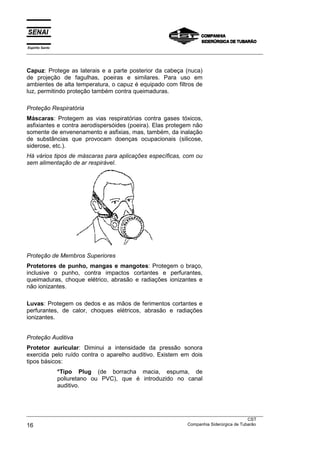

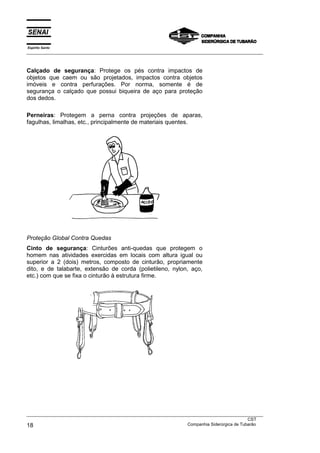

• Equipamento de Proteção Individual ................................. 14

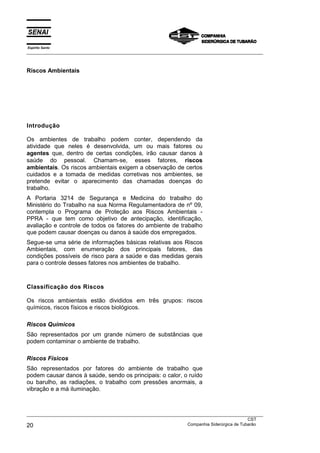

Riscos Ambientais.................................................................. 20
• Introdução ......................................................................... 20
• Classificação dos Riscos ................................................... 20

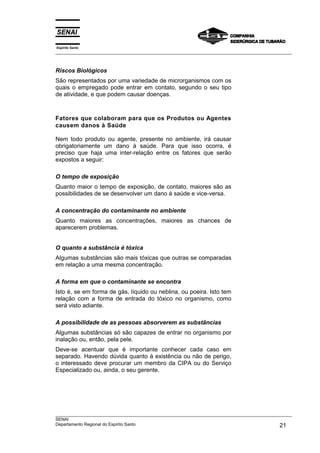

• Fatores que Colaboram para que os Produtos ou Agentes causem danos
à Saúde ............................................................................. 21

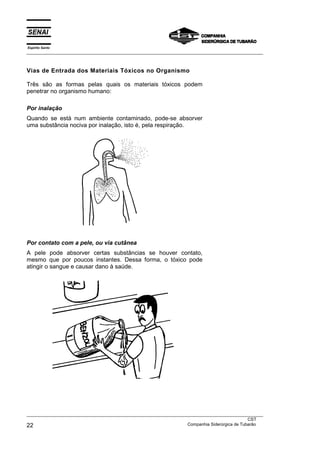

• Vias de Entrada dos Materiais Tóxicos no Organismo....... 22
• Riscos Químicos................................................................ 23

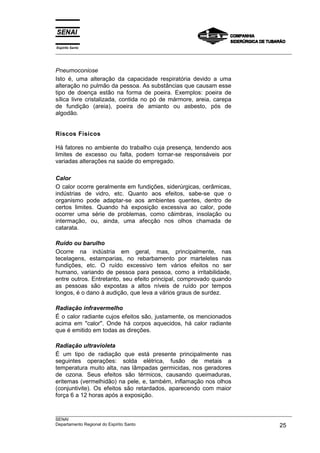

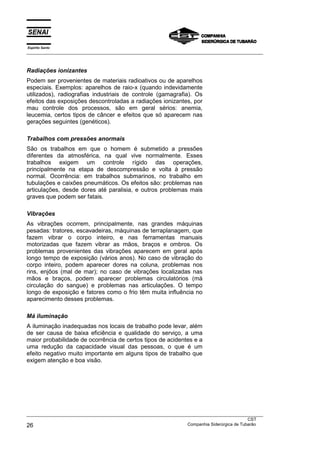

• Riscos Físicos.................................................................... 25

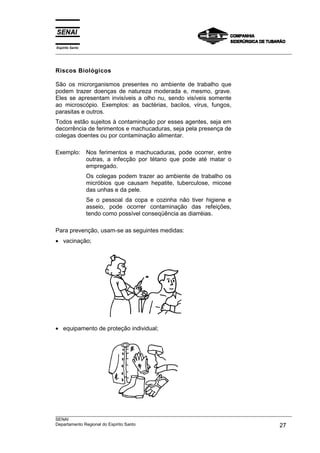

• Riscos Biológicos............................................................... 27

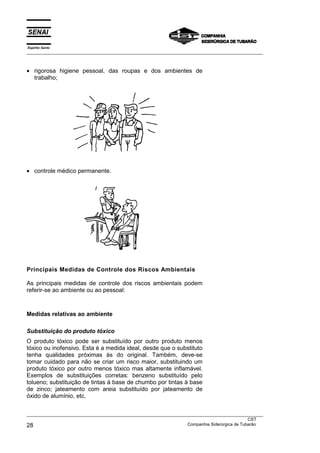

• Principais Medidas e Controle dos Riscos Ambientais....... 28
• Medidas Relativas ao ambiente ......................................... 28
• Medidas Relativas ao pessoal ........................................... 30

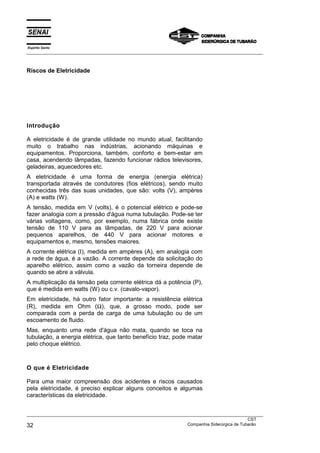

Riscos de Eletricidade............................................................ 32
• Introdução ......................................................................... 32
• O que é Eletricidade .......................................................... 32
• Lei de OHM ....................................................................... 33

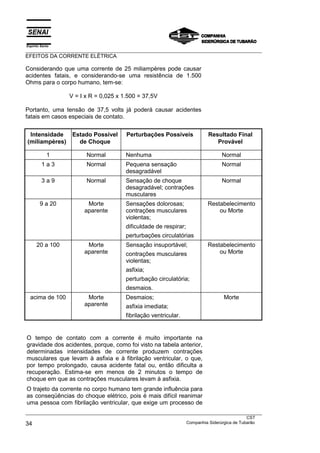

• Efeitos da Corrente Elétrica ............................................... 34

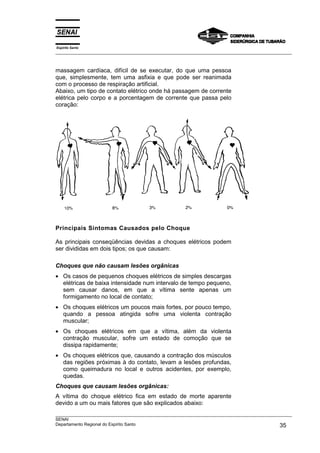

• Principais Sintomas Causados pelo Choque ..................... 35
• Riscos Elétricos ................................................................. 36

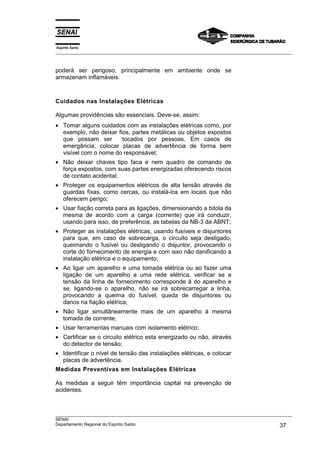

• Cuidados nas Instalações Elétricas ................................... 37
• Medidas Preventivas em Instalações Elétricas .................. 37
• Aterramento Elétrico .......................................................... 39
Noções Básicas de Demarcações de Segurança ...................40
• Introdução ..........................................................................40

4. Espírito Santo

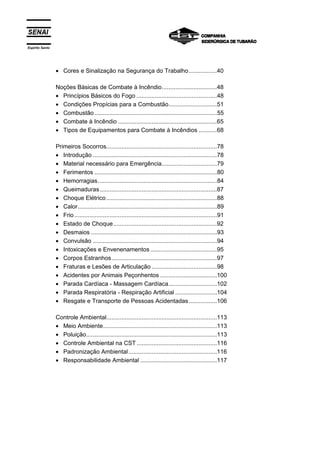

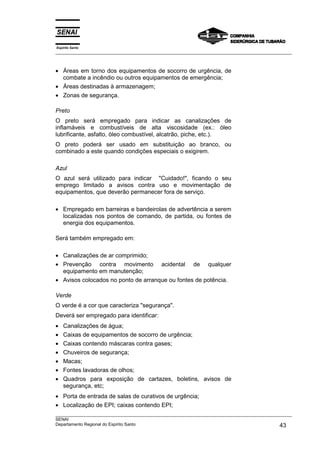

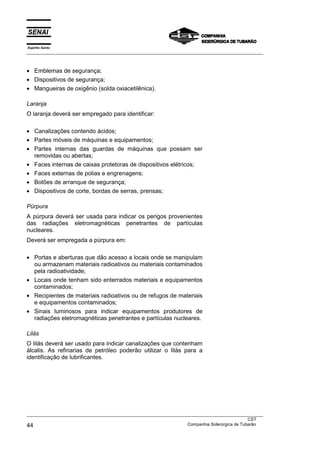

• Cores e Sinalização na Segurança do Trabalho.................40
Noções Básicas de Combate à Incêndio.................................48

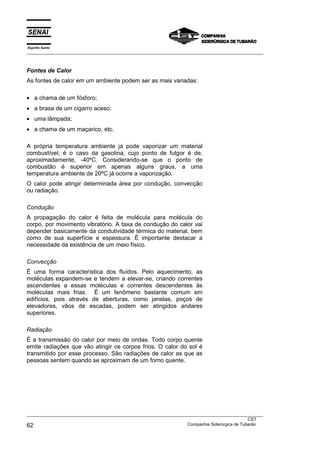

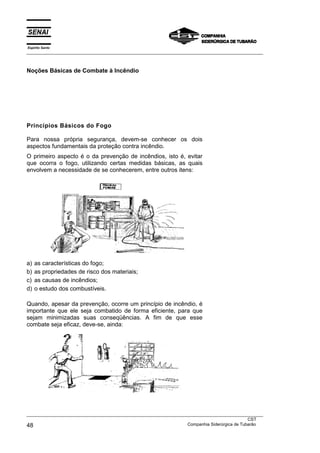

• Princípios Básicos do Fogo ................................................48

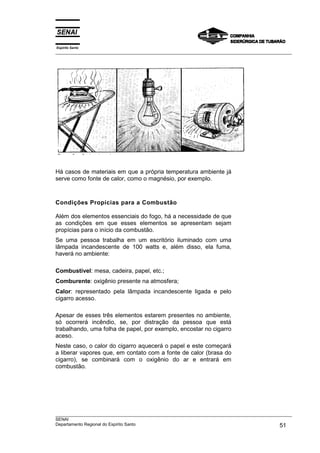

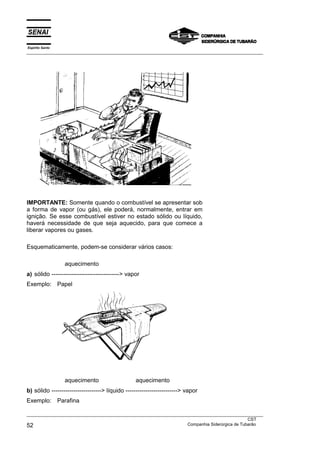

• Condições Propícias para a Combustão.............................51

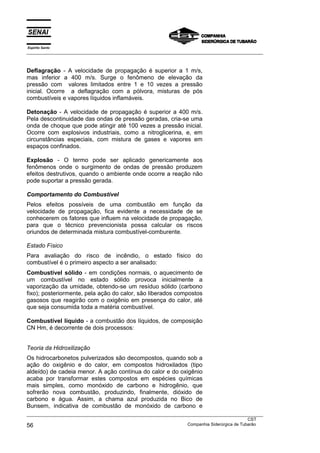

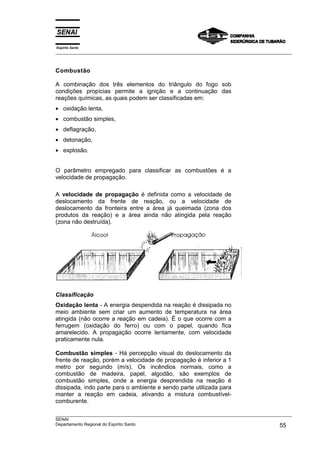

• Combustão .........................................................................55

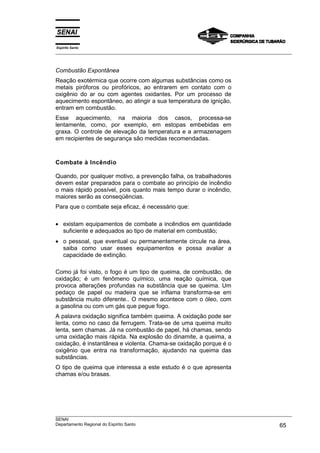

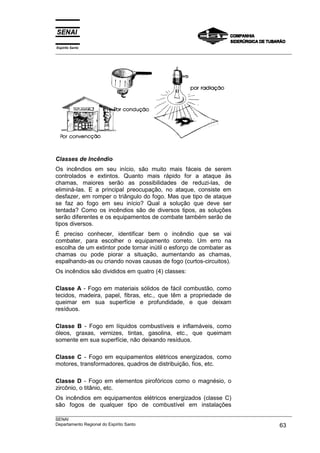

• Combate à Incêndio ...........................................................65

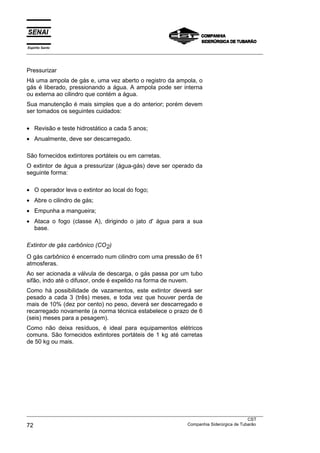

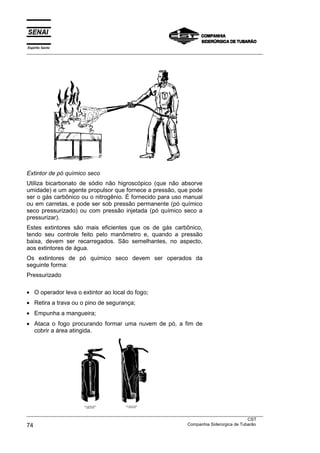

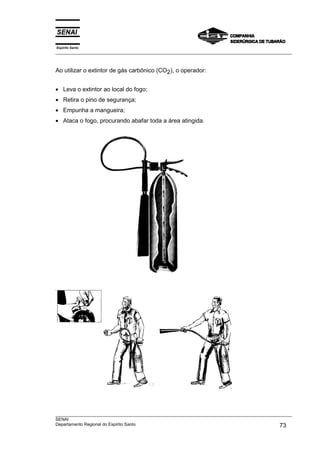

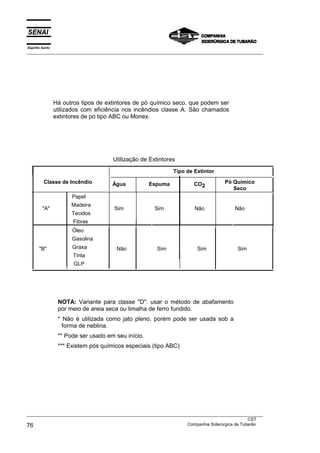

• Tipos de Equipamentos para Combate à Incêndios ...........68

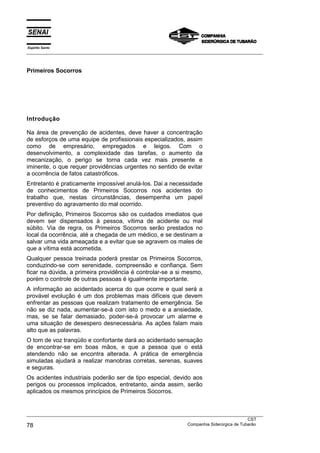

Primeiros Socorros..................................................................78
• Introdução ..........................................................................78
• Material necessário para Emergência.................................79

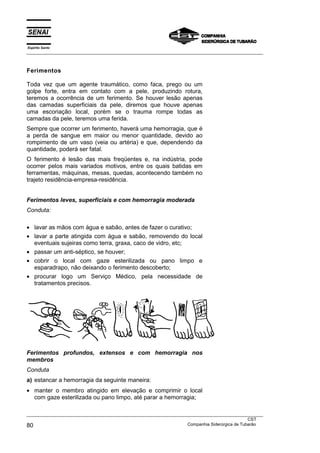

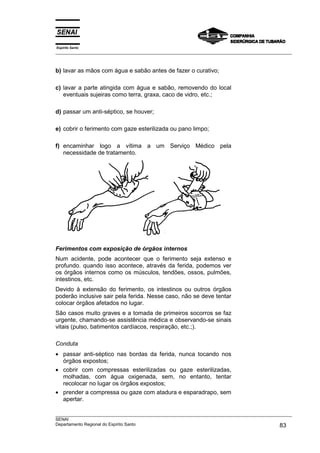

• Ferimentos .........................................................................80

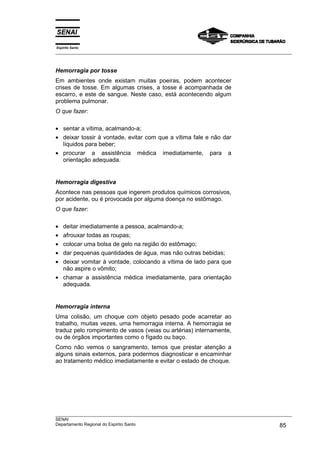

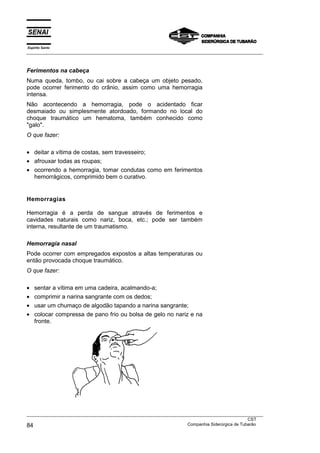

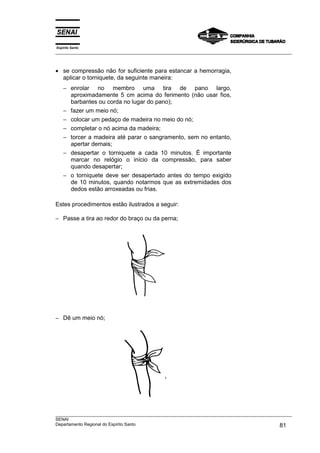

• Hemorragias.......................................................................84

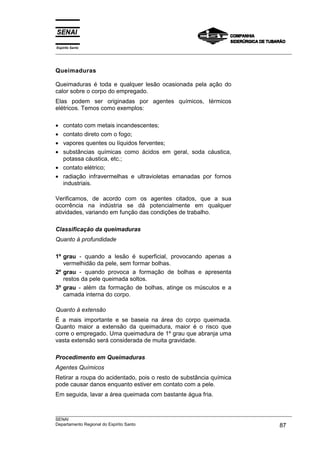

• Queimaduras......................................................................87

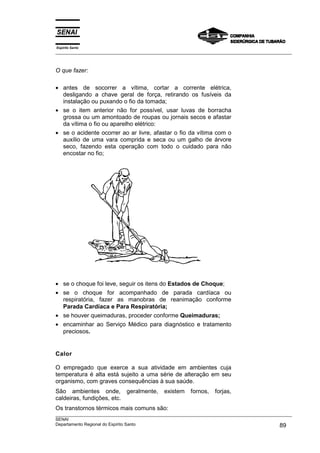

• Choque Elétrico ..................................................................88

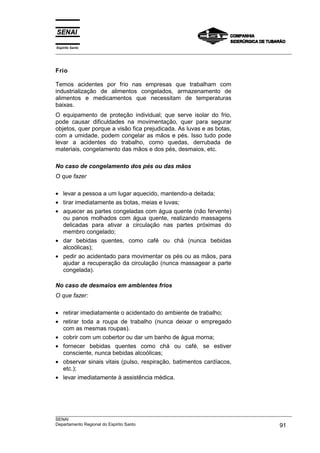

• Calor...................................................................................89
• Frio .....................................................................................91

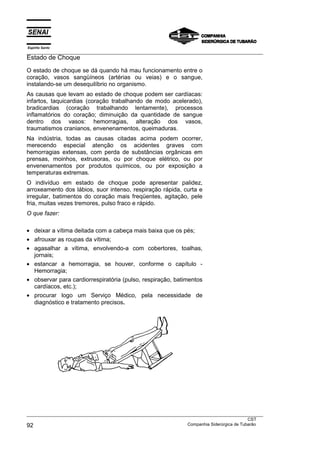

• Estado de Choque..............................................................92

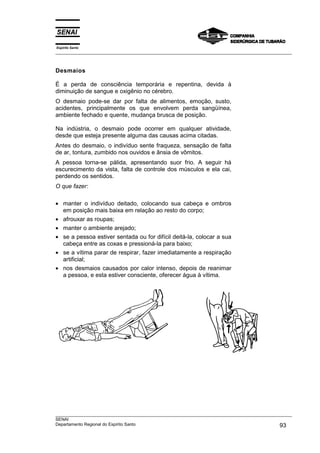

• Desmaios ...........................................................................93

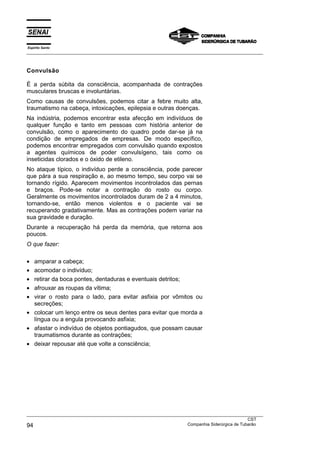

• Convulsão ..........................................................................94

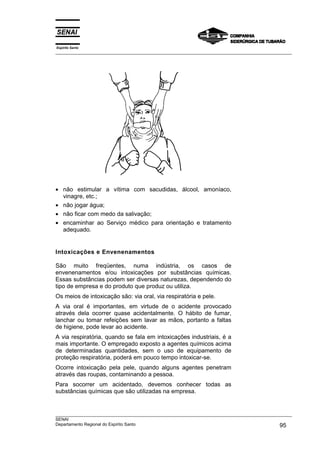

• Intoxicações e Envenenamentos ........................................95

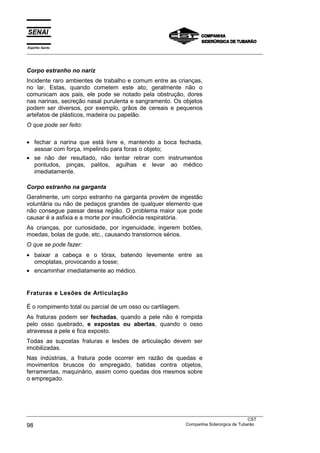

• Corpos Estranhos...............................................................97

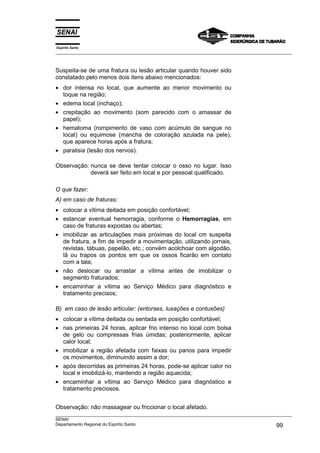

• Fraturas e Lesões de Articulação .......................................98

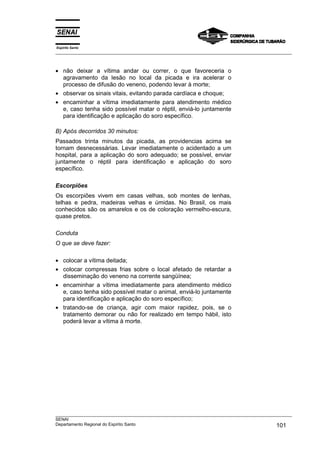

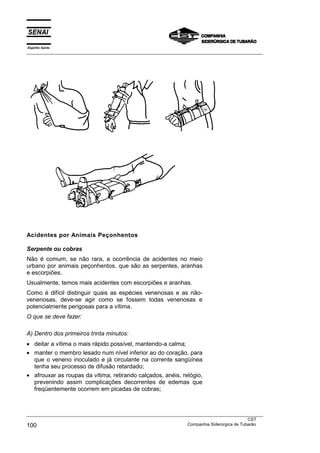

• Acidentes por Animais Peçonhentos ..................................100

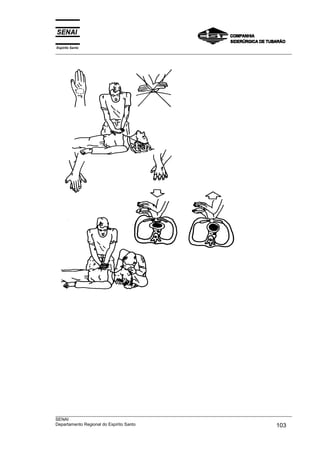

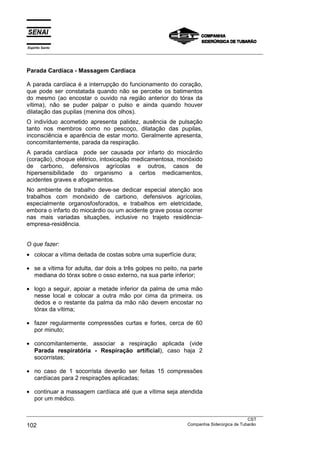

• Parada Cardíaca - Massagem Cardíaca.............................102

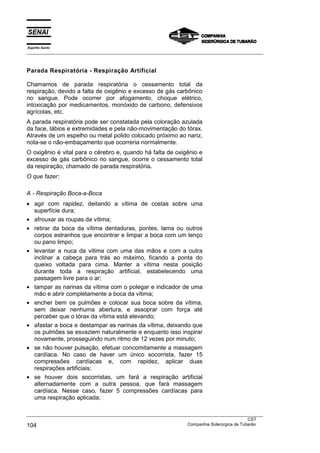

• Parada Respiratória - Respiração Artificial .........................104

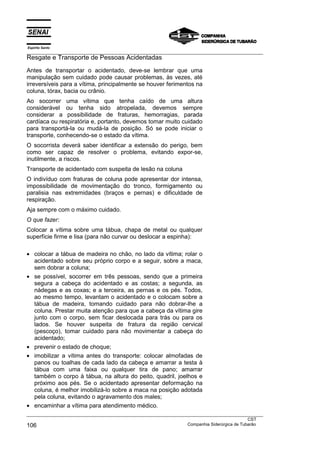

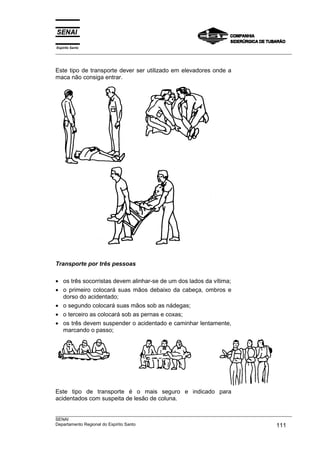

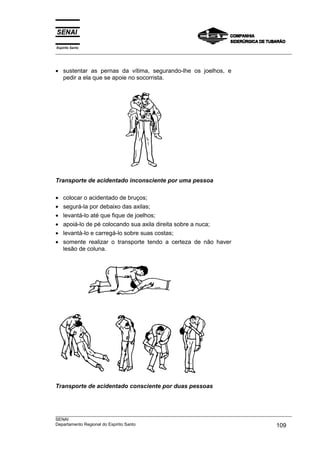

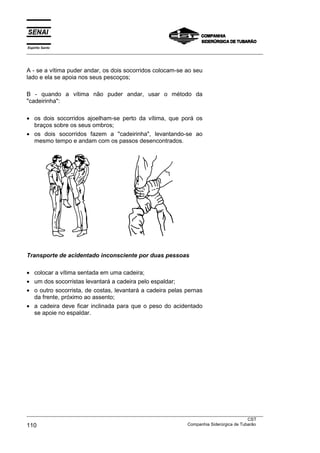

• Resgate e Transporte de Pessoas Acidentadas .................106
Controle Ambiental..................................................................113
• Meio Ambiente....................................................................113

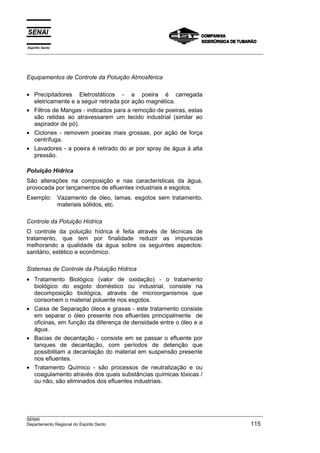

• Poluição..............................................................................113

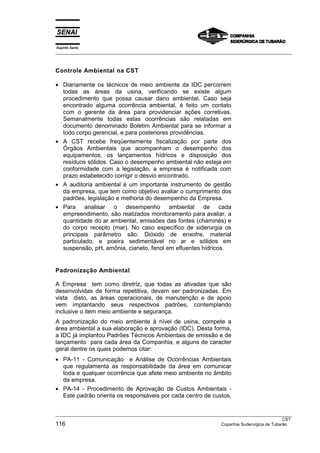

• Controle Ambiental na CST ................................................116
• Padronização Ambiental.....................................................116

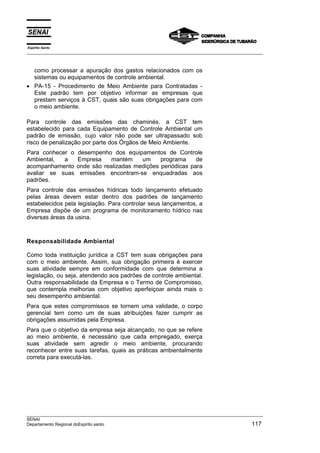

• Responsabilidade Ambiental ..............................................117

5. Espírito Santo
___________________________________________________________________________________________________

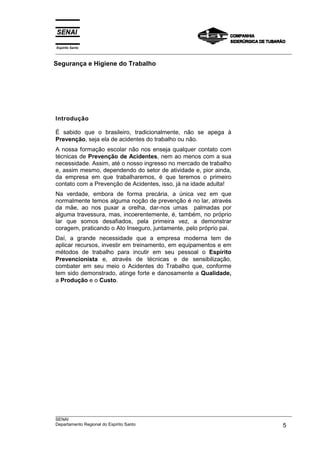

Segurança e Higiene do Trabalho
Introdução
É sabido que o brasileiro, tradicionalmente, não se apega à
Prevenção, seja ela de acidentes do trabalho ou não.
A nossa formação escolar não nos enseja qualquer contato com
técnicas de Prevenção de Acidentes, nem ao menos com a sua
necessidade. Assim, até o nosso ingresso no mercado de trabalho
e, assim mesmo, dependendo do setor de atividade e, pior ainda,
da empresa em que trabalharemos, é que teremos o primeiro
contato com a Prevenção de Acidentes, isso, já na idade adulta!
Na verdade, embora de forma precária, a única vez em que
normalmente temos alguma noção de prevenção é no lar, através
da mãe, ao nos puxar a orelha, dar-nos umas palmadas por
alguma travessura, mas, incoerentemente, é, também, no próprio
lar que somos desafiados, pela primeira vez, a demonstrar
coragem, praticando o Ato Inseguro, juntamente, pelo próprio pai.
Daí, a grande necessidade que a empresa moderna tem de
aplicar recursos, investir em treinamento, em equipamentos e em
métodos de trabalho para incutir em seu pessoal o Espírito
Prevencionista e, através de técnicas e de sensibilização,
combater em seu meio o Acidentes do Trabalho que, conforme
tem sido demonstrado, atinge forte e danosamente a Qualidade,
a Produção e o Custo.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 5

6. Espírito Santo
___________________________________________________________________________________________________

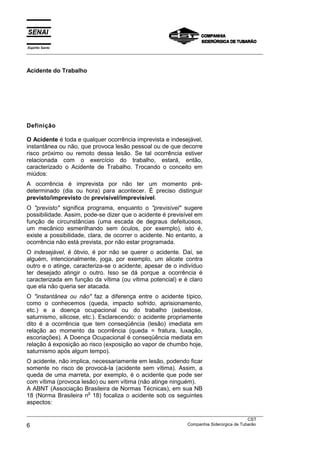

Acidente do Trabalho
Definição
O Acidente é toda e qualquer ocorrência imprevista e indesejável,
instantânea ou não, que provoca lesão pessoal ou de que decorre
risco próximo ou remoto dessa lesão. Se tal ocorrência estiver
relacionada com o exercício do trabalho, estará, então,
caracterizado o Acidente de Trabalho. Trocando o conceito em
miúdos:
A ocorrência é imprevista por não ter um momento pré-
determinado (dia ou hora) para acontecer. É preciso distinguir
previsto/imprevisto de previsível/imprevisível.
O "previsto" significa programa, enquanto o "previsível" sugere
possibilidade. Assim, pode-se dizer que o acidente é previsível em
função de circunstâncias (uma escada de degraus defeituosos,
um mecânico esmerilhando sem óculos, por exemplo), isto é,
existe a possibilidade, clara, de ocorrer o acidente. No entanto, a
ocorrência não está prevista, por não estar programada.
O indesejável, é óbvio, é por não se querer o acidente. Daí, se
alguém, intencionalmente, joga, por exemplo, um alicate contra
outro e o atinge, caracteriza-se o acidente, apesar de o indivíduo
ter desejado atingir o outro. Isso se dá porque a ocorrência é
caracterizada em função da vítima (ou vítima potencial) e é claro
que ela não queria ser atacada.
O "instantânea ou não" faz a diferença entre o acidente típico,
como o conhecemos (queda, impacto sofrido, aprisionamento,
etc.) e a doença ocupacional ou do trabalho (asbestose,
saturnismo, silicose, etc.). Esclarecendo: o acidente propriamente
dito é a ocorrência que tem conseqüência (lesão) imediata em
relação ao momento da ocorrência (queda = fratura, luxação,
escoriações). A Doença Ocupacional é conseqüência mediata em
relação à exposição ao risco (exposição ao vapor de chumbo hoje,
saturnismo após algum tempo).
O acidente, não implica, necessariamente em lesão, podendo ficar
somente no risco de provocá-la (acidente sem vítima). Assim, a
queda de uma marreta, por exemplo, é o acidente que pode ser
com vítima (provoca lesão) ou sem vítima (não atinge ninguém).
A ABNT (Associação Brasileira de Normas Técnicas), em sua NB
o
18 (Norma Brasileira n 18) focaliza o acidente sob os seguintes
aspectos:
___________________________________________________________________________________________________
CST
6 Companhia Siderúrgica de Tubarão

7. Espírito Santo
___________________________________________________________________________________________________

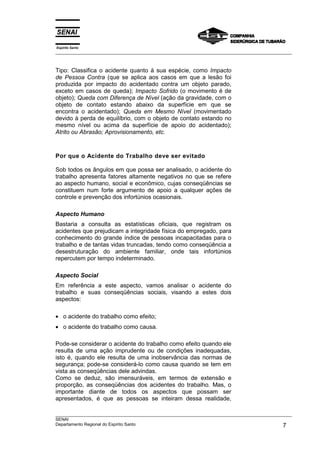

Tipo: Classifica o acidente quanto à sua espécie, como Impacto
de Pessoa Contra (que se aplica aos casos em que a lesão foi
produzida por impacto do acidentado contra um objeto parado,
exceto em casos de queda); Impacto Sofrido (o movimento é de
objeto); Queda com Diferença de Nível (ação da gravidade, com o
objeto de contato estando abaixo da superfície em que se
encontra o acidentado); Queda em Mesmo Nível (movimentado
devido à perda de equilíbrio, com o objeto de contato estando no
mesmo nível ou acima da superfície de apoio do acidentado);
Atrito ou Abrasão; Aprovisionamento, etc.
Por que o Acidente do Trabalho deve ser evitado
Sob todos os ângulos em que possa ser analisado, o acidente do
trabalho apresenta fatores altamente negativos no que se refere
ao aspecto humano, social e econômico, cujas conseqüências se
constituem num forte argumento de apoio a qualquer ações de
controle e prevenção dos infortúnios ocasionais.
Aspecto Humano
Bastaria a consulta as estatísticas oficiais, que registram os
acidentes que prejudicam a integridade física do empregado, para
conhecimento do grande índice de pessoas incapacitadas para o
trabalho e de tantas vidas truncadas, tendo como conseqüência a
desestruturação do ambiente familiar, onde tais infortúnios
repercutem por tempo indeterminado.
Aspecto Social
Em referência a este aspecto, vamos analisar o acidente do
trabalho e suas conseqüências sociais, visando a estes dois
aspectos:
• o acidente do trabalho como efeito;
• o acidente do trabalho como causa.
Pode-se considerar o acidente do trabalho como efeito quando ele
resulta de uma ação imprudente ou de condições inadequadas,
isto é, quando ele resulta de uma inobservância das normas de
segurança; pode-se considerá-lo como causa quando se tem em
vista as conseqüências dele advindas.
Como se deduz, são imensuráveis, em termos de extensão e
proporção, as conseqüências dos acidentes do trabalho. Mas, o
importante diante de todos os aspectos que possam ser
apresentados, é que as pessoas se inteiram dessa realidade,
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 7

8. Espírito Santo
___________________________________________________________________________________________________
interessando-se pela aplicação correta das medidas de prevenção
do acidente, para não se tornarem vítimas do mesmo.
Aspecto Econômico
Um dos fatores altamente negativos, resultante dos acidentes do
trabalho, é o prejuízo econômico cujas conseqüências atingem ao
empregado, a empresa, a sociedade e, em uma concepção mas
ampla, a própria nação.
Quanto ao empregado, apesar de toda a assistência e das
indenizações recebidas por ele ou por seus familiares através da
Previdência Social, no caso de acidentar-se, os prejuízos
econômicos fazem-se sentir na medida em que a indenização não
lhe garante necessariamente o mesmo padrão de vida mantido
até então. E, dependendo do tipo de lesão sofrida, tais benefícios,
por melhores que sejam, não repararão uma invalidez ou a perda
de uma vida.
Na empresa, os prejuízos econômicos derivados dos acidentes
variam em função da importância que ela dedica à prevenção de
acidentes. A perda ainda que de alguns minutos de atividade no
trabalho traz prejuízo econômico, o mesmo acontecendo com a
danificação de máquinas, equipamentos, perda de materiais etc.
Outro tipo de prejuízo econômico refere-se ao acidente que atinge
o empregado, variando as proporções quanto ao tempo de
afastamento do mesmo, devido à gravidade da lesão.
As conseqüências podem ser, dentre outras: a paralisação do
trabalho por tempo indeterminado, devido à impossibilidade de
substituição do acidentado por um elemento treinado para aquele
tipo de trabalho e, ainda, a influência psicológica negativa que
atinge os demais empregados e que interfere no rítmo normal do
trabalho, levando sempre a uma grande queda da produção.
Em termos gerais, esses são alguns fatores que muito contribuem
para os prejuízos econômicos tanto do empregado quanto da
empresa.
Identificação das Causas do Acidente
É fundamental que se entenda que a busca da causa de um
acidente não tem, absolutamente, o objetivo de punição, mas,
sim, o de encontrar a partir das causas, as medidas que
possibilitem impedir ocorrências semelhantes.
A causa do acidente pode estar em fatores hereditários (herança
sangüínea) ou de meio-ambiente (cultura). Pode, também,
originar-se de falha pessoal. Clareando: a Hereditariedade,
processo de transmissão de características físicas e mentais dos
ascendentes (pais, avós, etc.) para os descendentes (filhos,
netos, etc.), quando o ambiente é propício, manifesta-se sob a
forma de fobias, principalmente as claustrofobia ( medo de
___________________________________________________________________________________________________
CST
8 Companhia Siderúrgica de Tubarão

9. Espírito Santo
___________________________________________________________________________________________________

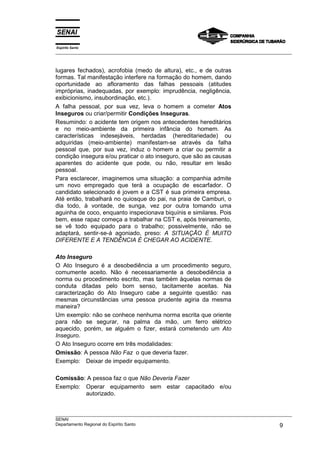

lugares fechados), acrofobia (medo de altura), etc., e de outras
formas. Tal manifestação interfere na formação do homem, dando
oportunidade ao afloramento das falhas pessoais (atitudes
impróprias, inadequadas, por exemplo: imprudência, negligência,
exibicionismo, insubordinação, etc.).
A falha pessoal, por sua vez, leva o homem a cometer Atos
Inseguros ou criar/permitir Condições Inseguras.
Resumindo: o acidente tem origem nos antecedentes hereditários
e no meio-ambiente da primeira infância do homem. As
características indesejáveis, herdadas (hereditariedade) ou
adquiridas (meio-ambiente) manifestam-se através da falha
pessoal que, por sua vez, induz o homem a criar ou permitir a
condição insegura e/ou praticar o ato inseguro, que são as causas
aparentes do acidente que pode, ou não, resultar em lesão
pessoal.
Para esclarecer, imaginemos uma situação: a companhia admite
um novo empregado que terá a ocupação de escarfador. O
candidato selecionado é jovem e a CST é sua primeira empresa.
Até então, trabalhará no quiosque do pai, na praia de Camburi, o
dia todo, à vontade, de sunga, vez por outra tomando uma
aguinha de coco, enquanto inspecionava biquínis e similares. Pois
bem, esse rapaz começa a trabalhar na CST e, após treinamento,
se vê todo equipado para o trabalho; possivelmente, não se
adaptará, sentir-se-á agoniado, preso: A SITUAÇÃO É MUITO
DIFERENTE E A TENDÊNCIA É CHEGAR AO ACIDENTE.
Ato Inseguro
O Ato Inseguro é a desobediência a um procedimento seguro,
comumente aceito. Não é necessariamente a desobediência a
norma ou procedimento escrito, mas também àquelas normas de
conduta ditadas pelo bom senso, tacitamente aceitas. Na
caracterização do Ato Inseguro cabe a seguinte questão: nas
mesmas circunstâncias uma pessoa prudente agiria da mesma
maneira?
Um exemplo: não se conhece nenhuma norma escrita que oriente
para não se segurar, na palma da mão, um ferro elétrico
aquecido, porém, se alguém o fizer, estará cometendo um Ato
Inseguro.
O Ato Inseguro ocorre em três modalidades:
Omissão: A pessoa Não Faz o que deveria fazer.
Exemplo: Deixar de impedir equipamento.
Comissão: A pessoa faz o que Não Deveria Fazer
Exemplo: Operar equipamento sem estar capacitado e/ou
autorizado.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 9

10. Espírito Santo
___________________________________________________________________________________________________

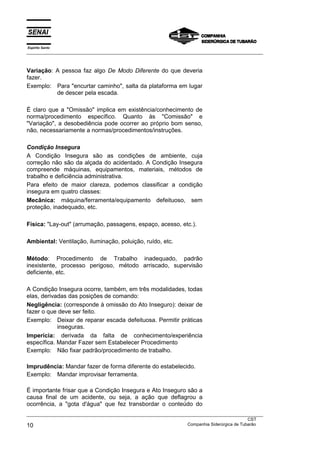

Variação: A pessoa faz algo De Modo Diferente do que deveria
fazer.
Exemplo: Para "encurtar caminho", salta da plataforma em lugar
de descer pela escada.
É claro que a "Omissão" implica em existência/conhecimento de
norma/procedimento específico. Quanto às "Comissão" e
"Variação", a desobediência pode ocorrer ao próprio bom senso,
não, necessariamente a normas/procedimentos/instruções.
Condição Insegura
A Condição Insegura são as condições de ambiente, cuja
correção não são da alçada do acidentado. A Condição Insegura
compreende máquinas, equipamentos, materiais, métodos de
trabalho e deficiência administrativa.
Para efeito de maior clareza, podemos classificar a condição
insegura em quatro classes:
Mecânica: máquina/ferramenta/equipamento defeituoso, sem
proteção, inadequado, etc.
Física: "Lay-out" (arrumação, passagens, espaço, acesso, etc.).
Ambiental: Ventilação, iluminação, poluição, ruído, etc.
Método: Procedimento de Trabalho inadequado, padrão
inexistente, processo perigoso, método arriscado, supervisão
deficiente, etc.
A Condição Insegura ocorre, também, em três modalidades, todas
elas, derivadas das posições de comando:
Negligência: (corresponde à omissão do Ato Inseguro): deixar de
fazer o que deve ser feito.
Exemplo: Deixar de reparar escada defeituosa. Permitir práticas
inseguras.
Imperícia: derivada da falta de conhecimento/experiência
específica. Mandar Fazer sem Estabelecer Procedimento
Exemplo: Não fixar padrão/procedimento de trabalho.
Imprudência: Mandar fazer de forma diferente do estabelecido.
Exemplo: Mandar improvisar ferramenta.
É importante frisar que a Condição Insegura e Ato Inseguro são a
causa final de um acidente, ou seja, a ação que deflagrou a
ocorrência, a "gota d'água" que fez transbordar o conteúdo do
___________________________________________________________________________________________________
CST
10 Companhia Siderúrgica de Tubarão

11. Espírito Santo
___________________________________________________________________________________________________
copo, mas outros fatores concorreram para a ocorrência e esses
fatores, "as causas de causa" precisam ser identificadas para a
prevenção. Daí, a importância de estudar as "Hereditariedade e
Meio-Ambiente" (muito difícil para a indústria comum) e as "Falhas
Pessoais", estas mais visíveis, a partir das convivência e
observação. Aliás, as convivência e observação precisam ser
valorizadas. A observação é tão importante que a sua negligência
tem o poder de alterar o Ato Inseguro para a Condição Insegura.
É verdade, a norma diz que se um ato inseguro vem sendo
cometido repetidas vezes, por tempo suficiente para ter sido
"observado" e "corrigido" e não é, deixa de ser Ato para ser
Condição Insegura, enquadrando-se como "Negligência" da
supervisão.
Classificação do Acidente
O acidente pessoal, em termos de gravidade da lesão que
provoca, é classificado de duas maneiras:
1º Se o acidente provoca lesão tal que impeça o acidentado de
retornar ao trabalho, em suas funções, no dia imediato ao da
ocorrência, ele é dito Com Lesão, Com Afastamento, o
conhecido CPT (Com Perda de Tempo). Mesmo que o
acidentado possa trabalhar, em suas funções, no dia seguinte
ao da ocorrência, a lesão pode ser classificada de "Com
Afastamento" (CPT), desde que dela resulte uma
incapacidade permanente, por exemplo, a perda de uma
falange (nó) de um dedo.
2º Se a lesão decorrente do acidente não impede o acidentado de
trabalhar no dia seguinte ao da ocorrência, temos o conhecido
SPT (Sem Perda de Tempo), oficialmente classificado de
Lesão Sem Afastamento.
É importante frisar que tal classificação se refere unicamente à
gravidade da lesão e do acidente. Podemos ter acidentes até
mesmo impessoais de alta gravidade.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 11

12. Espírito Santo
___________________________________________________________________________________________________
Padrão Operacional
É o estabelecimento do método correto e, consequentemente,
seguro de execução do trabalho. Fundamentado no
conhecimento do trabalho, exige constante aperfeiçoamento,
adequando-se quanto ao como, onde, quando e com o que
fazer. O Padrão Operacional somente pode ser considerado se
estiver registrado (escrito), ser conhecido e estar ao alcance de
_
todos os envolvidos no trabalho. Seu ponto chave é o Detalhe, o
detalhe que não pode ser negligenciado ou esquecido, já que,
de imediato, a curto, médio ou longo prazos pode representar o
fracasso do trabalho, do seu trabalho.
Ninguém está mais capacitado que você para saber qual a melhor
maneira de executar o seu trabalho. Organizando a tarefa,
discutindo-a com seus colegas, aperfeiçoando-a sempre e
mantendo o seu registro, você chegará naturalmente ao Padrão
ideal quer requer constantes avaliações e adequações, obtidas
através de Análise de Riscos que é, em resumo, a ferramenta de
atualização do Padrão.
Lembre-se, o Padrão Operacional precisa ser registrado, escrito
e receber constantes adequações. O bom Padrão Operacional
não sobrevive sem retoques. Busque o Padrão junto ao seu
Gerente Supervisor, é ele o centralizador, o catalisador do
Padrão, você é o usuário, o gerador de aperfeiçoamento do
mesmo. Zele por ele que é seu melhor companheiro.
A IMPORTÂNCIA DO DETALHE:
"Pela falta de um cravo, a ferradura foi perdida;
Pela falta da ferradura, o cavalo foi perdido;
pela perda do cavalo, o cavaleiro se perdeu;
pela perda do cavaleiro, a batalha foi perdida,
pela perda da batalha, o reino foi perdido,
e tudo porque um cravo de ferradura foi perdido!"
Benjamim Frankilin
___________________________________________________________________________________________________
CST
12 Companhia Siderúrgica de Tubarão

13. Espírito Santo
___________________________________________________________________________________________________
Equipamentos de Proteção
Introdução
A CST, conforme Portaria 3.214 do MTb, NR4, é uma empresa
enquadrada no Grau de Risco 4 (risco elevado de acidentes) e
portanto, podem existir nos locais de trabalho, condições que
poderão acasionar danos à saúde ou à integridade física do
empregado. Estes riscos devem ser neutralizados ou eliminados
por meio da utilização dos equipamentos de proteção, que
oferecem:
Proteção Coletiva: beneficiam a todos os empregados
indistintamente.
Proteção Individual: protegem apenas a pessoa que utiliza o
equipamento.
Nota: A empresa é obrigada fornecer aos empregados,
gratuitamente, EPI adequado ao risco e em perfeito estado
de conservação e funcionamento, nas seguintes
circunstâncias:
a) Sempre que as medidas de proteção coletiva forem
tecnicamente inviáveis ou não oferecerem completa
proteção contra os riscos de acidentes do trabalho e/ou
de doenças profissionais e do trabalho;
b) Enquanto as medidas de proteção coletiva estiverem
sendo implantadas;
c) Para atender situação de emergência.
Equipamento de Proteção Coletiva - EPC
São os que, quando adotados, neutralizam o risco na própria
fonte.
As proteções em furadeiras, serras, prensas; os sistemas de
isolamento de operações ruidosas; os exaustores de gases e
vapores; as barreiras de proteção; aterramentos elétricos; os
dispositivos de proteção em escadas, corredores, guindastes e
esteiras transportadoras são exemplos de proteção coletivas.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 13

14. Espírito Santo
___________________________________________________________________________________________________

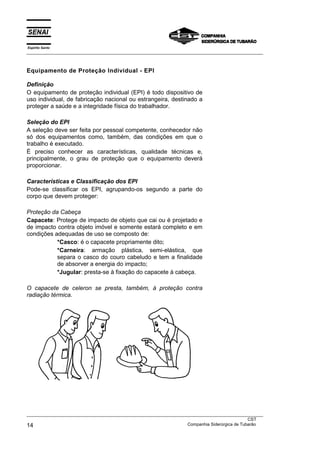

Equipamento de Proteção Individual - EPI
Definição
O equipamento de proteção individual (EPI) é todo dispositivo de
uso individual, de fabricação nacional ou estrangeira, destinado a
proteger a saúde e a integridade física do trabalhador.
Seleção do EPI
A seleção deve ser feita por pessoal competente, conhecedor não
só dos equipamentos como, também, das condições em que o
trabalho é executado.
É preciso conhecer as características, qualidade técnicas e,
principalmente, o grau de proteção que o equipamento deverá
proporcionar.
Características e Classificação dos EPI
Pode-se classificar os EPI, agrupando-os segundo a parte do
corpo que devem proteger:
Proteção da Cabeça
Capacete: Protege de impacto de objeto que cai ou é projetado e
de impacto contra objeto imóvel e somente estará completo e em
condições adequadas de uso se composto de:
*Casco: é o capacete propriamente dito;
*Carneira: armação plástica, semi-elástica, que
separa o casco do couro cabeludo e tem a finalidade
de absorver a energia do impacto;
*Jugular: presta-se à fixação do capacete à cabeça.
O capacete de celeron se presta, também, à proteção contra
radiação térmica.
___________________________________________________________________________________________________
CST
14 Companhia Siderúrgica de Tubarão

15. Espírito Santo
___________________________________________________________________________________________________

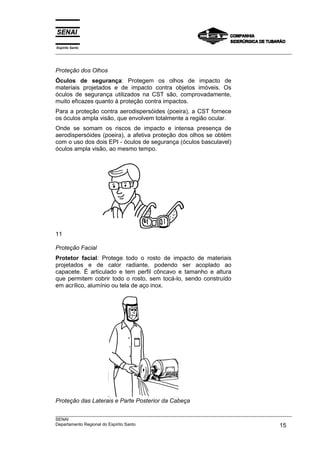

Proteção dos Olhos
Óculos de segurança: Protegem os olhos de impacto de
materiais projetados e de impacto contra objetos imóveis. Os
óculos de segurança utilizados na CST são, comprovadamente,
muito eficazes quanto à proteção contra impactos.
Para a proteção contra aerodispersóides (poeira), a CST fornece
os óculos ampla visão, que envolvem totalmente a região ocular.
Onde se somam os riscos de impacto e intensa presença de
aerodispersóides (poeira), a afetiva proteção dos olhos se obtém
com o uso dos dois EPI - óculos de segurança (óculos basculavel)
óculos ampla visão, ao mesmo tempo.
11
Proteção Facial
Protetor facial: Protege todo o rosto de impacto de materiais
projetados e de calor radiante, podendo ser acoplado ao
capacete. É articulado e tem perfil côncavo e tamanho e altura
que permitem cobrir todo o rosto, sem tocá-lo, sendo construído
em acrílico, alumínio ou tela de aço inox.
Proteção das Laterais e Parte Posterior da Cabeça
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 15

16. Espírito Santo
___________________________________________________________________________________________________
Capuz: Protege as laterais e a parte posterior da cabeça (nuca)
de projeção de fagulhas, poeiras e similares. Para uso em
ambientes de alta temperatura, o capuz é equipado com filtros de
luz, permitindo proteção também contra queimaduras.
Proteção Respiratória
Máscaras: Protegem as vias respiratórias contra gases tóxicos,
asfixiantes e contra aerodispersóides (poeira). Elas protegem não
somente de envenenamento e asfixias, mas, também, da inalação
de substâncias que provocam doenças ocupacionais (silicose,
siderose, etc.).
Há vários tipos de máscaras para aplicações específicas, com ou
sem alimentação de ar respirável.
Proteção de Membros Superiores
Protetores de punho, mangas e mangotes: Protegem o braço,
inclusive o punho, contra impactos cortantes e perfurantes,
queimaduras, choque elétrico, abrasão e radiações ionizantes e
não ionizantes.
Luvas: Protegem os dedos e as mãos de ferimentos cortantes e
perfurantes, de calor, choques elétricos, abrasão e radiações
ionizantes.
Proteção Auditiva
Protetor auricular: Diminui a intensidade da pressão sonora
exercida pelo ruído contra o aparelho auditivo. Existem em dois
tipos básicos:
*Tipo Plug (de borracha macia, espuma, de
poliuretano ou PVC), que é introduzido no canal
auditivo.
___________________________________________________________________________________________________
CST
16 Companhia Siderúrgica de Tubarão

17. Espírito Santo
___________________________________________________________________________________________________
*Tipo Concha, que cobre todo o aparelho auditivo e
protege também o sistema auxiliar de audição (ósseo).
O protetor auricular não anula o som, mas reduz o ruído (que é
o som indesejável) a níveis compatíveis com a saúde auditiva.
Isso significa que, mesmo usando o protetor auricular, ouve-se o
som mais o ruído, sem que este afete o usuário.
Proteção do Tronco
Paletó: Protege troncos e braços de queimaduras, perfurações,
projeções de materiais particulados e de abrasão, calor radiante e
de frio.
Avental: Protege o tronco frontalmente e parte dos membros
inferiores - alguns modelos (tipo barbeiro) protegem também os
membros superiores - contra queimaduras, calor, radiante,
perfurações, projeção de materiais particulados, ambos permitindo
uma boa mobilidade ao usuário.
Proteção da Pele
Luva química: Creme que protege a pele, membros superiores,
contra a ação dos solventes, lubrificantes e outros produtos
agressivos.
Proteção dos Membros Inferiores
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 17

18. Espírito Santo
___________________________________________________________________________________________________
Calçado de segurança: Protege os pés contra impactos de
objetos que caem ou são projetados, impactos contra objetos
imóveis e contra perfurações. Por norma, somente é de
segurança o calçado que possui biqueira de aço para proteção
dos dedos.
Perneiras: Protegem a perna contra projeções de aparas,
fagulhas, limalhas, etc., principalmente de materiais quentes.
Proteção Global Contra Quedas
Cinto de segurança: Cinturões anti-quedas que protegem o
homem nas atividades exercidas em locais com altura igual ou
superior a 2 (dois) metros, composto de cinturão, propriamente
dito, e de talabarte, extensão de corda (polietileno, nylon, aço,
etc.) com que se fixa o cinturão à estrutura firme.
___________________________________________________________________________________________________
CST
18 Companhia Siderúrgica de Tubarão

19. Espírito Santo
___________________________________________________________________________________________________

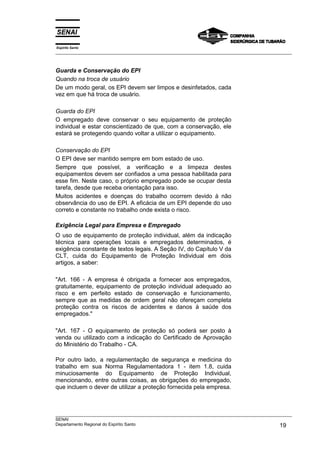

Guarda e Conservação do EPI
Quando na troca de usuário
De um modo geral, os EPI devem ser limpos e desinfetados, cada
vez em que há troca de usuário.
Guarda do EPI
O empregado deve conservar o seu equipamento de proteção
individual e estar conscientizado de que, com a conservação, ele
estará se protegendo quando voltar a utilizar o equipamento.
Conservação do EPI
O EPI deve ser mantido sempre em bom estado de uso.
Sempre que possível, a verificação e a limpeza destes
equipamentos devem ser confiados a uma pessoa habilitada para
esse fim. Neste caso, o próprio empregado pode se ocupar desta
tarefa, desde que receba orientação para isso.
Muitos acidentes e doenças do trabalho ocorrem devido à não
observância do uso de EPI. A eficácia de um EPI depende do uso
correto e constante no trabalho onde exista o risco.
Exigência Legal para Empresa e Empregado
O uso de equipamento de proteção individual, além da indicação
técnica para operações locais e empregados determinados, é
exigência constante de textos legais. A Seção IV, do Capítulo V da
CLT, cuida do Equipamento de Proteção Individual em dois
artigos, a saber:
"Art. 166 - A empresa é obrigada a fornecer aos empregados,
gratuitamente, equipamento de proteção individual adequado ao
risco e em perfeito estado de conservação e funcionamento,
sempre que as medidas de ordem geral não ofereçam completa
proteção contra os riscos de acidentes e danos à saúde dos
empregados."
"Art. 167 - O equipamento de proteção só poderá ser posto à
venda ou utilizado com a indicação do Certificado de Aprovação
do Ministério do Trabalho - CA.
Por outro lado, a regulamentação de segurança e medicina do
trabalho em sua Norma Regulamentadora 1 - item 1.8, cuida
minuciosamente do Equipamento de Proteção Individual,
mencionando, entre outras coisas, as obrigações do empregado,
que incluem o dever de utilizar a proteção fornecida pela empresa.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 19

20. Espírito Santo
___________________________________________________________________________________________________
Riscos Ambientais
Introdução
Os ambientes de trabalho podem conter, dependendo da
atividade que neles é desenvolvida, um ou mais fatores ou
agentes que, dentro de certas condições, irão causar danos à
saúde do pessoal. Chamam-se, esses fatores, riscos
ambientais. Os riscos ambientais exigem a observação de certos
cuidados e a tomada de medidas corretivas nos ambientes, se
pretende evitar o aparecimento das chamadas doenças do
trabalho.
A Portaria 3214 de Segurança e Medicina do trabalho do
Ministério do Trabalho na sua Norma Regulamentadora de nº 09,
contempla o Programa de Proteção aos Riscos Ambientais -
PPRA - que tem como objetivo de antecipação, identificação,
avaliação e controle de todos os fatores do ambiente de trabalho
que podem causar doenças ou danos à saúde dos empregados.
Segue-se uma série de informações básicas relativas aos Riscos
Ambientais, com enumeração dos principais fatores, das
condições possíveis de risco para a saúde e das medidas gerais
para o controle desses fatores nos ambientes de trabalho.
Classificação dos Riscos
Os riscos ambientais estão divididos em três grupos: riscos
químicos, riscos físicos e riscos biológicos.
Riscos Químicos
São representados por um grande número de substâncias que
podem contaminar o ambiente de trabalho.
Riscos Físicos
São representados por fatores do ambiente de trabalho que
podem causar danos à saúde, sendo os principais: o calor, o ruído
ou barulho, as radiações, o trabalho com pressões anormais, a
vibração e a má iluminação.
___________________________________________________________________________________________________
CST
20 Companhia Siderúrgica de Tubarão

21. Espírito Santo
___________________________________________________________________________________________________
Riscos Biológicos
São representados por uma variedade de microrganismos com os
quais o empregado pode entrar em contato, segundo o seu tipo
de atividade, e que podem causar doenças.
Fatores que colaboram para que os Produtos ou Agentes
causem danos à Saúde
Nem todo produto ou agente, presente no ambiente, irá causar
obrigatoriamente um dano à saúde. Para que isso ocorra, é
preciso que haja uma inter-relação entre os fatores que serão
expostos a seguir:
O tempo de exposição
Quanto maior o tempo de exposição, de contato, maiores são as
possibilidades de se desenvolver um dano à saúde e vice-versa.
A concentração do contaminante no ambiente
Quanto maiores as concentrações, maiores as chances de
aparecerem problemas.
O quanto a substância é tóxica
Algumas substâncias são mais tóxicas que outras se comparadas
em relação a uma mesma concentração.
A forma em que o contaminante se encontra
Isto é, se em forma de gás, líquido ou neblina, ou poeira. Isto tem
relação com a forma de entrada do tóxico no organismo, como
será visto adiante.
A possibilidade de as pessoas absorverem as substâncias
Algumas substâncias só são capazes de entrar no organismo por
inalação ou, então, pela pele.
Deve-se acentuar que é importante conhecer cada caso em
separado. Havendo dúvida quanto à existência ou não de perigo,
o interessado deve procurar um membro da CIPA ou do Serviço
Especializado ou, ainda, o seu gerente.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 21

22. Espírito Santo
___________________________________________________________________________________________________
Vias de Entrada dos Materiais Tóxicos no Organismo
Três são as formas pelas quais os materiais tóxicos podem
penetrar no organismo humano:
Por inalação
Quando se está num ambiente contaminado, pode-se absorver
uma substância nociva por inalação, isto é, pela respiração.
Por contato com a pele, ou via cutânea
A pele pode absorver certas substâncias se houver contato,
mesmo que por poucos instantes. Dessa forma, o tóxico pode
atingir o sangue e causar dano à saúde.
___________________________________________________________________________________________________
CST
22 Companhia Siderúrgica de Tubarão

23. Espírito Santo
___________________________________________________________________________________________________

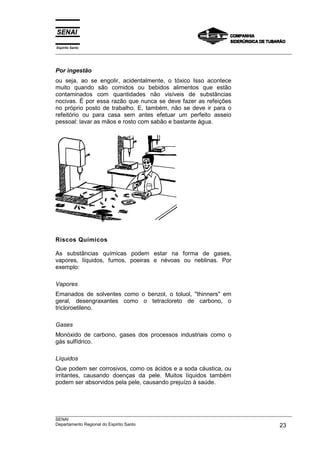

Por ingestão
ou seja, ao se engolir, acidentalmente, o tóxico Isso acontece
muito quando são comidos ou bebidos alimentos que estão
contaminados com quantidades não visíveis de substâncias
nocivas. É por essa razão que nunca se deve fazer as refeições
no próprio posto de trabalho. E, também, não se deve ir para o
refeitório ou para casa sem antes efetuar um perfeito asseio
pessoal: lavar as mãos e rosto com sabão e bastante água.
Riscos Químicos
As substâncias químicas podem estar na forma de gases,
vapores, líquidos, fumos, poeiras e névoas ou neblinas. Por
exemplo:
Vapores
Emanados de solventes como o benzol, o toluol, "thinners" em
geral, desengraxantes como o tetracloreto de carbono, o
tricloroetileno.
Gases
Monóxido de carbono, gases dos processos industriais como o
gás sulfídrico.
Líquidos
Que podem ser corrosivos, como os ácidos e a soda cáustica, ou
irritantes, causando doenças da pele. Muitos líquidos também
podem ser absorvidos pela pele, causando prejuízo à saúde.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 23

24. Espírito Santo
___________________________________________________________________________________________________

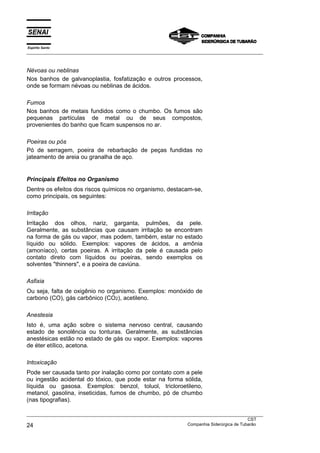

Névoas ou neblinas
Nos banhos de galvanoplastia, fosfatização e outros processos,
onde se formam névoas ou neblinas de ácidos.
Fumos
Nos banhos de metais fundidos como o chumbo. Os fumos são
pequenas partículas de metal ou de seus compostos,
provenientes do banho que ficam suspensos no ar.
Poeiras ou pós
Pó de serragem, poeira de rebarbação de peças fundidas no
jateamento de areia ou granalha de aço.
Principais Efeitos no Organismo
Dentre os efeitos dos riscos químicos no organismo, destacam-se,
como principais, os seguintes:
Irritação
Irritação dos olhos, nariz, garganta, pulmões, da pele.
Geralmente, as substâncias que causam irritação se encontram
na forma de gás ou vapor, mas podem, também, estar no estado
líquido ou sólido. Exemplos: vapores de ácidos, a amônia
(amoníaco), certas poeiras. A irritação da pele é causada pelo
contato direto com líquidos ou poeiras, sendo exemplos os
solventes "thinners", e a poeira de caviúna.
Asfixia
Ou seja, falta de oxigênio no organismo. Exemplos: monóxido de
carbono (CO), gás carbônico (CO2), acetileno.
Anestesia
Isto é, uma ação sobre o sistema nervoso central, causando
estado de sonolência ou tonturas. Geralmente, as substâncias
anestésicas estão no estado de gás ou vapor. Exemplos: vapores
de éter etílico, acetona.
Intoxicação
Pode ser causada tanto por inalação como por contato com a pele
ou ingestão acidental do tóxico, que pode estar na forma sólida,
líquida ou gasosa. Exemplos: benzol, toluol, tricloroetileno,
metanol, gasolina, inseticidas, fumos de chumbo, pó de chumbo
(nas tipografias).
___________________________________________________________________________________________________
CST
24 Companhia Siderúrgica de Tubarão

25. Espírito Santo
___________________________________________________________________________________________________
Pneumoconiose
Isto é, uma alteração da capacidade respiratória devido a uma
alteração no pulmão da pessoa. As substâncias que causam esse
tipo de doença estão na forma de poeira. Exemplos: poeira de
sílica livre cristalizada, contida no pó de mármore, areia, carepa
de fundição (areia), poeira de amianto ou asbesto, pós de
algodão.
Riscos Físicos
Há fatores no ambiente do trabalho cuja presença, tendendo aos
limites de excesso ou falta, podem tornar-se responsáveis por
variadas alterações na saúde do empregado.
Calor
O calor ocorre geralmente em fundições, siderúrgicas, cerâmicas,
indústrias de vidro, etc. Quanto aos efeitos, sabe-se que o
organismo pode adaptar-se aos ambientes quentes, dentro de
certos limites. Quando há exposição excessiva ao calor, pode
ocorrer uma série de problemas, como câimbras, insolação ou
intermação, ou, ainda, uma afecção nos olhos chamada de
catarata.
Ruído ou barulho
Ocorre na indústria em geral, mas, principalmente, nas
tecelagens, estamparias, no rebarbamento por marteletes nas
fundições, etc. O ruído excessivo tem vários efeitos no ser
humano, variando de pessoa para pessoa, como a irritabilidade,
entre outros. Entretanto, seu efeito principal, comprovado quando
as pessoas são expostas a altos níveis de ruído por tempos
longos, é o dano à audição, que leva a vários graus de surdez.
Radiação infravermelho
É o calor radiante cujos efeitos são, justamente, os mencionados
acima em "calor". Onde há corpos aquecidos, há calor radiante
que é emitido em todas as direções.
Radiação ultravioleta
É um tipo de radiação que está presente principalmente nas
seguintes operações: solda elétrica, fusão de metais a
temperatura muito alta, nas lâmpadas germicidas, nos geradores
de ozona. Seus efeitos são térmicos, causando queimaduras,
eritemas (vermelhidão) na pele, e, também, inflamação nos olhos
(conjuntivite). Os efeitos são retardados, aparecendo com maior
força 6 a 12 horas após a exposição.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 25

26. Espírito Santo
___________________________________________________________________________________________________
Radiações ionizantes
Podem ser provenientes de materiais radioativos ou de aparelhos
especiais. Exemplos: aparelhos de raio-x (quando indevidamente
utilizados), radiografias industriais de controle (gamagrafia). Os
efeitos das exposições descontroladas a radiações ionizantes, por
mau controle dos processos, são em geral sérios: anemia,
leucemia, certos tipos de câncer e efeitos que só aparecem nas
gerações seguintes (genéticos).
Trabalhos com pressões anormais
São os trabalhos em que o homem é submetido a pressões
diferentes da atmosférica, na qual vive normalmente. Esses
trabalhos exigem um controle rígido das operações,
principalmente na etapa de descompressão e volta à pressão
normal. Ocorrência: em trabalhos submarinos, no trabalho em
tubulações e caixões pneumáticos. Os efeitos são: problemas nas
articulações, desde dores até paralisia, e outros problemas mais
graves que podem ser fatais.
Vibrações
As vibrações ocorrem, principalmente, nas grandes máquinas
pesadas: tratores, escavadeiras, máquinas de terraplanagem, que
fazem vibrar o corpo inteiro, e nas ferramentas manuais
motorizadas que fazem vibrar as mãos, braços e ombros. Os
problemas provenientes das vibrações aparecem em geral após
longo tempo de exposição (vários anos). No caso de vibração do
corpo inteiro, podem aparecer dores na coluna, problemas nos
rins, enjôos (mal de mar); no caso de vibrações localizadas nas
mãos e braços, podem aparecer problemas circulatórios (má
circulação do sangue) e problemas nas articulações. O tempo
longo de exposição e fatores como o frio têm muita influência no
aparecimento desses problemas.
Má iluminação
A iluminação inadequadas nos locais de trabalho pode levar, além
de ser causa de baixa eficiência e qualidade do serviço, a uma
maior probabilidade de ocorrência de certos tipos de acidentes e a
uma redução da capacidade visual das pessoas, o que é um
efeito negativo muito importante em alguns tipos de trabalho que
exigem atenção e boa visão.
___________________________________________________________________________________________________
CST
26 Companhia Siderúrgica de Tubarão

27. Espírito Santo
___________________________________________________________________________________________________
Riscos Biológicos
São os microrganismos presentes no ambiente de trabalho que
podem trazer doenças de natureza moderada e, mesmo, grave.
Eles se apresentam invisíveis a olho nu, sendo visíveis somente
ao microscópio. Exemplos: as bactérias, bacilos, vírus, fungos,
parasitas e outros.
Todos estão sujeitos à contaminação por esses agentes, seja em
decorrência de ferimentos e machucaduras, seja pela presença de
colegas doentes ou por contaminação alimentar.
Exemplo: Nos ferimentos e machucaduras, pode ocorrer, entre
outras, a infecção por tétano que pode até matar o
empregado.
Os colegas podem trazer ao ambiente de trabalho os
micróbios que causam hepatite, tuberculose, micose
das unhas e da pele.
Se o pessoal da copa e cozinha não tiver higiene e
asseio, pode ocorrer contaminação das refeições,
tendo como possível conseqüência as diarréias.
Para prevenção, usam-se as seguintes medidas:
• vacinação;
• equipamento de proteção individual;
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 27

28. Espírito Santo
___________________________________________________________________________________________________
• rigorosa higiene pessoal, das roupas e dos ambientes de
trabalho;
• controle médico permanente.
Principais Medidas de Controle dos Riscos Ambientais
As principais medidas de controle dos riscos ambientais podem
referir-se ao ambiente ou ao pessoal:
Medidas relativas ao ambiente
Substituição do produto tóxico
O produto tóxico pode ser substituído por outro produto menos
tóxico ou inofensivo. Esta é a medida ideal, desde que o substituto
tenha qualidades próximas às do original. Também, deve-se
tomar cuidado para não se criar um risco maior, substituindo um
produto tóxico por outro menos tóxico mas altamente inflamável.
Exemplos de substituições corretas: benzeno substituído pelo
tolueno; substituição de tintas à base de chumbo por tintas à base
de zinco; jateamento com areia substituído por jateamento de
óxido de alumínio, etc.
___________________________________________________________________________________________________
CST
28 Companhia Siderúrgica de Tubarão

29. Espírito Santo
___________________________________________________________________________________________________
Mudança do processo ou equipamento
Certas modificações em processos ou equipamentos podem
reduzir muito os riscos ou, até, eliminá-los. Exemplos: pintura a
imersão ao invés de pintura a pistola (diminuindo-se a formação
de vapores dos solventes); rebitagem substituída por solda
(menor barulho).
Enclausuramento ou confinamento
Consiste em isolar determinada operação do resto da área,
diminuindo assim o número de pessoas expostas ao risco.
Exemplos: cabine de jateamento de areia; enclausuramento de
uma máquina ruidosa.
Ventilação
Pode ser exaustora, retirando o ar contaminado no local de
formação do contaminante, ou diluidora, que é aquela que joga ar
limpo dentro do ambiente, diluindo o ar contaminado. Exemplos:
nos tanques de solventes, nas operações com colas, nas
operações geradoras de poeiras, nos rebolos de rebarbamento de
peças fundidas.
Umidificação
Onde há poeiras, o risco de exposição pode ser eliminado ou
diminuído pela aplicação de água ou neblina. Muitas operações,
feitas a úmido, oferecem um risco bem menor à saúde. Exemplos:
mistura de areias de fundição, varredura a úmido.
Segregação
Segregação quer dizer separação. Nesta medida de controle,
separa-se a operação ou equipamento do restante, seja no tempo
seja no espaço. Separar no tempo quer dizer fazer a operação
fora do horário normal do resto do pessoal; separar no espaço
significa colocar a operação a distância, longe dos demais. O
número de pessoas expostas ficará bastante reduzido e aqueles
que devem ficar junto à operação irão receber proteção especial.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 29

30. Espírito Santo
___________________________________________________________________________________________________
Boa manutenção e conservação
Rigorosamente, estas medidas não podem ser consideradas
formas específicas de prevenção de riscos. Entretanto, são
complementos de quaisquer outras medidas. Muitas vezes, a má
manutenção é a causa principal dos problemas ambientais. Os
programas e cronogramas de manutenção devem ser seguidos à
risca, dentro dos prazos propostos pelos fabricantes dos
equipamentos. Exemplos: ruído excessivo em estruturas e
mancais; vazamentos de produtos tóxicos; superaquecimento.
Ordem e limpeza
Boas condições de ordem e limpeza e asseio geral ocupam um
lugar-chave nos sistemas de proteção ambiental. O pó, em
bancadas, rodapés e pisos, que se deposita nas horas calmas,
pode rapidamente ser redispersado, no ar da sala, por correntes
de ar, movimento de pessoas ou funcionamento de equipamentos.
O asseio é sempre importante e onde há materiais tóxicos é
importantíssimo, é primordial. A limpeza imediata de qualquer
derramamento de produtos tóxicos é importante medida de
controle. Para a limpeza de poeira, deve ser preferida a aspiração
a vácuo; nunca o pó deve ser soprado com bicos de ar
comprimido, para efeito de limpeza. É impossível manter um bom
programa de prevenção de riscos ambientais sem um
preocupação constante nos aspectos de ordem e limpeza.
Medidas relativas ao pessoal
Equipamento de Proteção Individual
O equipamento de proteção individual deve ser sempre
considerado como uma segunda linha de defesa, após serem
tentadas medidas relativas ao ambiente de trabalho. Nas
situações onde não são eficientes medidas gerais e coletivas
relativas ao ambiente, a critério técnico, o EPI é a forma de
proteção, aliada à limitação da exposição.
___________________________________________________________________________________________________
CST
30 Companhia Siderúrgica de Tubarão

31. Espírito Santo
___________________________________________________________________________________________________
O uso correto do EPI por parte do empregado, o conhecimento
das suas limitações e vantagens, são aspectos que todo
empregado deve conhecer através de treinamento específico,
coordenado pelo pessoal especializado em Segurança e Medicina
do Trabalho.
Especial cuidado deve ser tomado na conservação da eficiência
do EPI, sob pena de o mesmo se tornar uma arma de dois gumes,
fornecendo ao empregado confiança numa proteção inexistente.
Limitação de exposição
A redução dos períodos de trabalho tornam-se importante medida
de controle onde e quando todas as outras forem impraticáveis
por motivos técnicos, locais (físicos) ou econômicos, não se
conseguindo reduzir ou eliminar o risco. Assim, a limitação da
exposição, dentro de critérios bem definidos tecnicamente, pode
tornar-se uma solução eficiente em muitos casos. Exemplos:
controle do tempo de exposição ao calor. às pressões anormais,
às radiações ionizantes.
Controle Médico
Exames médicos pré-admissionais e periódicos são medidas
fundamentais de caráter permanente, constituindo-se numa das
atividades principais dos serviços médicos da empresa. Uma boa
seleção na admissão pode evitar a contratação de pessoas que
têm maior sensibilidade e que poderiam adquirir doenças
relacionadas com certas atividades. Os exames médicos
periódicos dos empregados possibilitam, além de um controle de
saúde geral do pessoal, a descoberta e a detenção de fatores que
podem levar a uma doença profissional, num estágio ainda inicial
e com pouca probabilidade de danos.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 31

32. Espírito Santo
___________________________________________________________________________________________________
Riscos de Eletricidade
Introdução
A eletricidade é de grande utilidade no mundo atual, facilitando
muito o trabalho nas indústrias, acionando máquinas e
equipamentos. Proporciona, também, conforto e bem-estar em
casa, acendendo lâmpadas, fazendo funcionar rádios televisores,
geladeiras, aquecedores etc.
A eletricidade é uma forma de energia (energia elétrica)
transportada através de condutores (fios elétricos), sendo muito
conhecidas três das suas unidades, que são: volts (V), ampères
(A) e watts (W).
A tensão, medida em V (volts), é o potencial elétrico e pode-se
fazer analogia com a pressão d'água numa tubulação. Pode-se ter
várias voltagens, como, por exemplo, numa fábrica onde existe
tensão de 110 V para as lâmpadas, de 220 V para acionar
pequenos aparelhos, de 440 V para acionar motores e
equipamentos e, mesmo, tensões maiores.
A corrente elétrica (I), medida em ampères (A), em analogia com
a rede de água, é a vazão. A corrente depende da solicitação do
aparelho elétrico, assim como a vazão da torneira depende de
quando se abre a válvula.
A multiplicação da tensão pela corrente elétrica dá a potência (P),
que é medida em watts (W) ou c.v. (cavalo-vapor).
Em eletricidade, há outro fator importante: a resistência elétrica
(R), medida em Ohm (Ω), que, a grosso modo, pode ser
comparada com a perda de carga de uma tubulação ou de um
escoamento de fluido.
Mas, enquanto uma rede d'água não mata, quando se toca na
tubulação, a energia elétrica, que tanto benefício traz, pode matar
pelo choque elétrico.
O que é Eletricidade
Para uma maior compreensão dos acidentes e riscos causados
pela eletricidade, é preciso explicar alguns conceitos e algumas
características da eletricidade.
___________________________________________________________________________________________________
CST
32 Companhia Siderúrgica de Tubarão

33. Espírito Santo
___________________________________________________________________________________________________
Lei de OHM
A Lei de Ohm estabelece que a corrente elétrica que atravessa
um condutor está em proporção direta à diferença de potencial e
em proporção inversa à resistência do condutor.
SÍMBOLO SIGNIFICADO UNIDADE
V Corrente volts (V)
I Tensão ampères (A)
R Resistência Ohms (Ω)
Da lei de Ohm tem-se que: I = V/R.
Segundo essa lei, para uma dada tensão, que geralmente é fixa
(110, 220, 440 volts), quanto maior for a resistência elétrica menor
será a corrente.
Exemplo:
V = 110 volts Para R = 10
I = 110/10 = 11 Ampères
V = 110 volts Para R = 20
I = 110/20 = 5,5 Ampères
Para acontecer qualquer acidente com uma pessoa, é necessário
que passe pelo seu corpo uma determinada corrente e, conforme
o lugar por onde passa e o tempo de contato dessa corrente, ter-
se-á a gravidade e o tipo de efeito do acidente.
Como se vê anteriormente, a corrente depende da tensão e da
resistência elétrica, e a passagem da corrente elétrica pelo corpo
humano depende da resistência elétrica do mesmo.
A resistência elétrica do corpo humano depende de diversos
fatores, como exemplo variação da tensão aplicada, tipo de pele,
os meios internos como vasos sangüíneos e sistema nervoso, tipo
de contato e condição da pele.
Existem dois tipos principais de resistência do corpo humano,
sendo a cutânea (da pele) a que oferece maiores variações de
valores, dependendo da espessura da pele no local, da umidade
da pele, variando de 1.000 a 100.000 Ohms, podendo atingir
valores maiores. A outra resistência, a dos meios internos, varia
menos, de 500 a 1.000 Ohms aproximadamente.
Portanto, a resistência elétrica do corpo humano varia de 1.500 a
100.000 Ohms, em média.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 33

34. Espírito Santo
___________________________________________________________________________________________________
EFEITOS DA CORRENTE ELÈTRICA
Considerando que uma corrente de 25 miliampères pode causar
acidentes fatais, e considerando-se uma resistência de 1.500
Ohms para o corpo humano, tem-se:
V = I x R = 0,025 x 1.500 = 37,5V
Portanto, uma tensão de 37,5 volts já poderá causar acidentes
fatais em casos especiais de contato.
Intensidade Estado Possível Perturbações Possíveis Resultado Final
(miliampères) de Choque Provável
1 Normal Nenhuma Normal
1a3 Normal Pequena sensação Normal
desagradável
3a9 Normal Sensação de choque Normal
desagradável; contrações
musculares
9 a 20 Morte Sensações dolorosas; Restabelecimento
aparente contrações musculares ou Morte
violentas;
dificuldade de respirar;
perturbações circulatórias
20 a 100 Morte Sensação insuportável; Restabelecimento
aparente contrações musculares ou Morte
violentas;
asfixia;
perturbação circulatória;
desmaios.
acima de 100 Morte Desmaios; Morte
aparente asfixia imediata;
fibrilação ventricular.
O tempo de contato com a corrente é muito importante na
gravidade dos acidentes, porque, como foi visto na tabela anterior,
determinadas intensidades de corrente produzem contrações
musculares que levam à asfixia e à fibrilação ventricular, o que,
por tempo prolongado, causa acidente fatal ou, então dificulta a
recuperação. Estima-se em menos de 2 minutos o tempo de
choque em que as contrações musculares levam à asfixia.
O trajeto da corrente no corpo humano tem grande influência para
as conseqüências do choque elétrico, pois é mais difícil reanimar
uma pessoa com fibrilação ventricular, que exige um processo de
___________________________________________________________________________________________________
CST
34 Companhia Siderúrgica de Tubarão

35. Espírito Santo
___________________________________________________________________________________________________
massagem cardíaca, difícil de se executar, do que uma pessoa
que, simplesmente, tem uma asfixia e que pode ser reanimada
com o processo de respiração artificial.
Abaixo, um tipo de contato elétrico onde há passagem de corrente
elétrica pelo corpo e a porcentagem de corrente que passa pelo
coração:
Principais Sintomas Causados pelo Choque
As principais conseqüências devidas a choques elétricos podem
ser divididas em dois tipos; os que causam:
Choques que não causam lesões orgânicas
• Os casos de pequenos choques elétricos de simples descargas
elétricas de baixa intensidade num intervalo de tempo pequeno,
sem causar danos, em que a vítima sente apenas um
formigamento no local de contato;
• Os choques elétricos um poucos mais fortes, por pouco tempo,
quando a pessoa atingida sofre uma violenta contração
muscular;
• Os choques elétricos em que a vítima, além da violenta
contração muscular, sofre um estado de comoção que se
dissipa rapidamente;
• Os choques elétricos que, causando a contração dos músculos
das regiões próximas à do contato, levam a lesões profundas,
como queimadura no local e outros acidentes, por exemplo,
quedas.
Choques que causam lesões orgânicas:
A vítima do choque elétrico fica em estado de morte aparente
devido a um ou mais fatores que são explicados abaixo:
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 35

36. Espírito Santo
___________________________________________________________________________________________________
• Inibição do centro respiratório. É o caso em que devido ao
choque elétrico os músculos respiratórios se contraem
violentamente e perdem a sua capacidade muscular, podendo
levar à parada respiratória;
• Fibrilação do coração. É o caso em que, após a passagem de
uma corrente elétrica pelos músculos do coração, estes entram
num estado de batimento insatisfatório, fazendo que o coração
não execute a sua função de bombear sangue.
Riscos Elétricos
Como já foi visto, até uma tensão de 37,5 volts poderá causar um
acidente fatal em determinadas condições. Como a maioria das
instalações elétricas são de uma voltagem de 110 V ou mais,
sempre existirão perigos potenciais de acidentes elétricos.
Os principais tipos de riscos elétricos são:
• Fios e partes metálicas sob tensão, desprotegidos, que
poderão ser tocados acidentalmente ou sem conhecimento de
que estejam energizados.
• Máquinas, equipamentos e ferramentas que estejam com suas
carcaças energizadas, devido a falha do isolamento interno da
sua fiação, poderão causar choques elétricos quando não
aterradas eletricamente e quando a mão do operador estiver
úmida ou ele estiver sobre o piso úmido sem calçados
apropriados.
Estes tipos de contato poderão causar o surgimento de uma
diferença de potencial entre uma pessoa e a terra e com isso a
passagem de corrente elétrica através do seu corpo.
Além desses acidentes, o choque elétrico poderá desencadear
outros efeitos mais graves como, por exemplo, os casos em que a
vítima, após o contato com partes energizadas da instalação em
lugares altos, em passarelas ou andaime, pode sofrer uma queda,
se não estiver devidamente segura no local.
Existe o risco de se provocar incêndio devido a um condutor
subdimensionado ou por haver nele uma sobrecarga, ou seja, a
corrente que passa no condutor é mais que a corrente que ele
pode suportar, a ponto de o seu isolamento entrar em
deterioração, com conseqüente curto-circuito.
Ligações de fios com contatos mal feitos criarão uma maior
resistência elétrica que poderá aquecer o local da ligação.
Desligar chave tipo faca, com aparelhos ligados, poderá fazer com
que haja a formação do arco voltaico (formação de faísca), o que
___________________________________________________________________________________________________
CST
36 Companhia Siderúrgica de Tubarão

37. Espírito Santo
___________________________________________________________________________________________________
poderá ser perigoso, principalmente em ambiente onde se
armazenam inflamáveis.
Cuidados nas Instalações Elétricas
Algumas providências são essenciais. Deve-se, assim:
• Tomar alguns cuidados com as instalações elétricas como, por
exemplo, não deixar fios, partes metálicas ou objetos expostos
que possam ser tocados por pessoas. Em casos de
emergência, colocar placas de advertência de forma bem
visível com o nome do responsável;
• Não deixar chaves tipo faca e nem quadro de comando de
força expostos, com suas partes energizadas oferecendo riscos
de contato acidental;
• Proteger os equipamentos elétricos de alta tensão através de
guardas fixas, como cercas, ou instalá-los em locais que não
oferecem perigo;
• Usar fiação correta para as ligações, dimensionando a bitola da
mesma de acordo com a carga (corrente) que irá conduzir,
usando para isso, de preferência, as tabelas da NB-3 da ABNT;
• Proteger as instalações elétricas, usando fusíveis e disjuntores
para que, em caso de sobrecarga, o circuito seja desligado,
queimando o fusível ou desligando o disjuntor, provocando o
corte do fornecimento de energia e com isso não danificando a
instalação elétrica e o equipamento;
• Ao ligar um aparelho e uma tomada elétrica ou ao fazer uma
ligação de um aparelho a uma rede elétrica, verificar se a
tensão da linha de fornecimento corresponde à do aparelho e
se, ligando-se o aparelho, não se irá sobrecarregar a linha,
provocando a queima do fusível, queda de disjuntores ou
danos na fiação elétrica;
• Não ligar simultâneamente mais de um aparelho à mesma
tomada de corrente;
• Usar ferramentas manuais com isolamento elétrico;
• Certificar se o circuito elétrico esta energizado ou não, através
do detector de tensão;
• Identificar o nível de tensão das instalações elétricas, e colocar
placas de advertência.
Medidas Preventivas em Instalações Elétricas
As medidas a seguir têm importância capital na prevenção de
acidentes.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 37

38. Espírito Santo
___________________________________________________________________________________________________
• Somente usar material, aparelhos e equipamentos, de
qualidade comprovada;
• Permitir a instalação e manutenção somente por profissionais
qualificados e obedecendo às normas técnicas vigentes no
país;
• Manter as instalações e os aparelhos em ótimo estado de
conservação e manutenção;
• Tomar cuidado em qualquer serviço nas instalações elétricas,
mesmo as de baixa tensão;
• Usar somente fios com capacidade adequada para o
equipamento a ser utilizado, devidamente protegidos contra
toque acidental, preferivelmente isolados e protegidos
mecanicamente, fazendo-se a instalação aérea ou por
eletroduto (conduíte) rígido ou flexível;
• Aterrar eletricamente as carcaças e as proteções metálicas dos
equipamentos. Ver, no fim deste capítulo, como aterrar
adequadamente máquinas e equipamentos;
• Proteger de toques acidentais os equipamentos sob tensão,
colocando-os dentro de caixas especiais ou cercando-os com
barreiras fixas (cerca de tela ou balaustrada).
Nos acidentes de origem elétrica, o número de casos fatais
poderá ser consideravelmente diminuído se medidas de socorros
forem postas imediatamente em prática, já que o tempo de
exposição à corrente é um fator muito importante no agravamento
deste tipo de acidentes.
E o ideal é que todos conheçam os métodos de primeiros
socorros para acidentes causados por eletricidade ou, pelo
menos, o pessoal que trabalha com ela ou em lugares onde o
risco de choques elétricos é alto.
Na reanimação de um acidentado, devem-se observar alguns
cuidados como, por exemplo:
• antes de tocar no corpo da vítima, procurar livrá-la do circuito
elétrico, com segurança e rapidez;
• não usar as mãos nuas ou qualquer objeto metálico para cortar
o circuito ou afastar fios; usar luvas ou bastões isolantes;
• verificar se o desligamento da corrente não causará uma
grande queda da vítima e, se isto for ocorrer, procurar um meio
de ampará-la.
Passos a seguir na reanimação:
a) desligar imediatamente circuito;
b) mover o menos possível a vítima;
c) examine as narinas, abra a boca, desenrole a língua e retire
objetos estranhos (dentaduras, palitos, alimentos, etc.) se for o
caso;
___________________________________________________________________________________________________
CST
38 Companhia Siderúrgica de Tubarão

39. Espírito Santo
___________________________________________________________________________________________________
d) se for o caso de respiração artificial, seguir as instruções do
Capítulo de Primeiros Socorros;
e) afrouxar o colarinho e peças de roupa que impeçam a livre
circulação;
f) se for o caso, iniciar imediatamente a massagem cardíaca.
Aterramento Elétrico
O aterramento elétrico é uma maneira entre várias de eliminar os
riscos:
Choque elétrico - proveniente de defeitos de equipamentos
elétricos e causado por processos industriais;
Incêndios ou explosões - resultantes da manipulação de
produtos inflamáveis e/ou explosivos.
Além das duas finalidades mencionadas, ele é mais comumente
utilizado com o propósito de oferecer segurança aos
equipamentos e às instalações elétricas.
O emprego do aterramento elétrico, quando visa à proteção de
equipamentos e instalações elétricas, normalmente se dá quer
como meio de proteção às instalações elétricas, quer como meio
de proteção a equipamentos elétricos; tal é o caso dos
dispositivos como o pára-raios, que visam a proteger as linhas
aéreas quanto aos perigos decorrentes de sobretensões ou,
então, a evitar a interferência que surge em equipamentos
eletrônicos devido à falta do aterramento elétrico.
Em ambos os casos descritos acima, os cuidados a serem
observados na instalação não são tão críticos quanto aqueles
dirigidos à proteção de pessoas, por causa dos riscos de choque
elétrico e quanto à proteção de instalações, no caso de incêndios
e explosões.
A obrigatoriedade do uso do aterramento elétrico como medida de
controle dos riscos provenientes do uso da eletricidade, é dada
pela portaria 3214 de 8 de junho de 1978 do Ministério do
Trabalho, através da Norma Regulamentadora nº 10, "Instalações
e Serviços em Eletricidade".
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 39

40. Espírito Santo
___________________________________________________________________________________________________
Noções Básicas de Demarcações de Segurança
Introdução
Sendo, a visão, a capacidade sensitiva mais usada pelo homem
(aproximadamente 87% das sensações recebidas passam pelo
órgão da visão), e como em muito caso há necessidade de uma
rápida distinção entre o perigoso e o seguro, ou da localização de
certos equipamentos, com segurança e rapidez, resolveu-se
padronizar o uso das cores.
Com o uso de cores padronizadas, pode-se, em caso de incêndio,
localizar os equipamentos de combate ao fogo, com rapidez,
distinguir os dispositivos de parada de emergência de máquinas
ou notar suas partes perigosas.
O uso de tubulações pintadas em cores padronizadas permite
distinguir cada elemento transportado em uma tubulação entre
diversas tubulações existentes dentro de uma empresa.
Cores e Sinalização na Segurança do Trabalho
Tem por objetivo fixar as cores que devem ser usadas nos locais
de trabalho para prevenção de acidentes, identificando os
equipamentos de segurança, delimitando áreas, identificando as
canalizações empregadas nas empresas para a condução de
líquidos e gases, e advertindo contra riscos.
Deverão ser adotadas cores para segurança em estabelecimentos
ou locais de trabalho, a fim de indicar e advertir acerca dos riscos
existentes.
A utilização de cores não dispensa o emprego de outras formas
de prevenção de acidentes.
O uso de cores deverá ser o mais reduzido possível, a fim de não
ocasionar distração, confusão e fadiga ao trabalhador.
As cores aqui adotadas serão as seguintes:
• Vermelho, amarelo, branco, preto, azul, verde, laranja, púrpura,
lilás, cinza, alumínio, marrom.
A indicação em cor, sempre que necessária, especialmente
quando em área de trânsito para pessoas estranhas ao trabalho,
será acompanhada dos sinais convencionais ou a identificação
por palavras.
Vermelho
O vermelho deverá ser usado para distinguir e indicar
equipamentos e aparelhos de proteção e combate a incêndio. Não
deverá ser usada na indústria para assinalar perigo, por ser de
___________________________________________________________________________________________________
CST
40 Companhia Siderúrgica de Tubarão

41. Espírito Santo
___________________________________________________________________________________________________
pouca visibilidade em comparação com o amarelo (de alta
visibilidade) e o alaranjado (que significa Alerta).
É empregado para identificar:
• Caixa de alarme de incêndio;
• Hidrantes;
• Bombas de incêndio;
• Sirene de alarme de incêndio;
• Extintores e sua localização;
• Indicações de extintores (visível à distância, dentro da área de
uso do extintor);
• Localização de mangueiras de incêndio (a cor deve ser usada
no carretel, suporte, moldura da caixa ou nicho);
• Tubulações, válvulas e hastes do sistema de aspersão de
água;
• Transporte com equipamentos de combate a incêndio;
• Portas de saídas de emergência;
• Rede de água para incêndio (SPRINKLERS);
• Mangueira de acetileno (solda oxiacetilênica).
A cor vermelha será usada excepcionalmente com sentido de
advertência de perigo:
• Nas luzes a serem colocadas em barricadas, tapumes de
construções e quaisquer outras obstruções temporárias;
• Em botões interruptores de circuitos elétricos para paradas de
emergência.
Amarelo
Em canalizações, deve-se utilizar o amarelo para identificar gases
não liqüefeitos.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 41

42. Espírito Santo
___________________________________________________________________________________________________
O amarelo deverá ser empregado para indicar "Cuidado!",
assinalando:
• Partes baixas de escadas portáteis;
• Corrimões, parapeitos, pisos e partes inferiores de escadas
que apresentem risco;
• Espelhos de degraus de escadas;
• Bordos desguarnecidos de aberturas no solo (poço, entradas
subterrâneas, etc.) e de plataformas que não possam ter
corrimões;
• Bordas horizontais de portas de elevadores que se fecham
verticalmente;
• Faixas no piso de entrada de elevadores e plataformas de
carregamento;
• Meios-fios, onde haja necessidade de chamar atenção;
• Paredes de fundo de corredores sem saída;
• Vigas colocadas à baixa altura;
• Cabines, caçambas, guindastes, escavadeiras, etc;
• Equipamentos de transporte e manipulação de material tais
como: empilhadeiras, tratores industriais, pontes-rolantes,
vagonetes, reboques, etc;
• Fundos de letreiros e avisos de advertência;
• Pilastras, vigas, postes, colunas e partes salientes da estrutura
e equipamentos em que se possa esbarrar;
• Cavaletes, porteiras e lanças de cancelas;
• Bandeiras como sinal de advertência (combinado ao preto);
• Comandos e equipamentos suspensos que ofereçam risco;
• Pára-choques para veículos de transporte pesados, com listras
pretas.
Listras (verticais ou inclinadas) e quadrados pretos serão usados
sobre o amarelo quando houver necessidade de melhorar a
visibilidade da sinalização.
Branco
O branco será empregado em:
• Passarelas e corredores de circulação, por meio de faixas
(localização e largura);
• Direção e circulação, por meio de sinais;
• Localização e coletores de resíduos;
• Localização de bebedouros;
___________________________________________________________________________________________________
CST
42 Companhia Siderúrgica de Tubarão

43. Espírito Santo
___________________________________________________________________________________________________
• Áreas em torno dos equipamentos de socorro de urgência, de
combate a incêndio ou outros equipamentos de emergência;
• Áreas destinadas à armazenagem;
• Zonas de segurança.
Preto
O preto será empregado para indicar as canalizações de
inflamáveis e combustíveis de alta viscosidade (ex.: óleo
lubrificante, asfalto, óleo combustível, alcatrão, piche, etc.).
O preto poderá ser usado em substituição ao branco, ou
combinado a este quando condições especiais o exigirem.
Azul
O azul será utilizado para indicar "Cuidado!", ficando o seu
emprego limitado a avisos contra uso e movimentação de
equipamentos, que deverão permanecer fora de serviço.
• Empregado em barreiras e bandeirolas de advertência a serem
localizadas nos pontos de comando, de partida, ou fontes de
energia dos equipamentos.
Será também empregado em:
• Canalizações de ar comprimido;
• Prevenção contra movimento acidental de qualquer
equipamento em manutenção;
• Avisos colocados no ponto de arranque ou fontes de potência.
Verde
O verde é a cor que caracteriza "segurança".
Deverá ser empregado para identificar:
• Canalizações de água;
• Caixas de equipamentos de socorro de urgência;
• Caixas contendo máscaras contra gases;
• Chuveiros de segurança;
• Macas;
• Fontes lavadoras de olhos;
• Quadros para exposição de cartazes, boletins, avisos de
segurança, etc;
• Porta de entrada de salas de curativos de urgência;
• Localização de EPI; caixas contendo EPI;
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 43

44. Espírito Santo
___________________________________________________________________________________________________
• Emblemas de segurança;
• Dispositivos de segurança;
• Mangueiras de oxigênio (solda oxiacetilênica).
Laranja
O laranja deverá ser empregado para identificar:
• Canalizações contendo ácidos;
• Partes móveis de máquinas e equipamentos;
• Partes internas das guardas de máquinas que possam ser
removidas ou abertas;
• Faces internas de caixas protetoras de dispositivos elétricos;
• Faces externas de polias e engrenagens;
• Botões de arranque de segurança;
• Dispositivos de corte, bordas de serras, prensas;
Púrpura
A púrpura deverá ser usada para indicar os perigos provenientes
das radiações eletromagnéticas penetrantes de partículas
nucleares.
Deverá ser empregada a púrpura em:
• Portas e aberturas que dão acesso a locais onde se manipulam
ou armazenam materiais radioativos ou materiais contaminados
pela radioatividade;
• Locais onde tenham sido enterrados materiais e equipamentos
contaminados;
• Recipientes de materiais radioativos ou de refugos de materiais
e equipamentos contaminados;
• Sinais luminosos para indicar equipamentos produtores de
radiações eletromagnéticas penetrantes e partículas nucleares.
Lilás
O lilás deverá ser usado para indicar canalizações que contenham
álcalis. As refinarias de petróleo poderão utilizar o lilás para a
identificação de lubrificantes.
___________________________________________________________________________________________________
CST
44 Companhia Siderúrgica de Tubarão

45. Espírito Santo
___________________________________________________________________________________________________
Cinza
Cinza Claro
O cinza claro deverá ser usado para identificar canalizações em
vácuo.
Cinza Escuro
O cinza escuro deverá ser usado para identificar eletrodutos.
Alumínio
O alumínio será utilizado em canalizações contendo gases
liqüefeitos, inflamáveis e combustíveis de baixa viscosidade (ex.:
óleo diesel, gasolina, querosene, óleo lubrificante, etc.).
Marrom
O marrom pode ser adotado, a critério da empresa, para
identificar qualquer fluido não identificável pelas demais cores.
Cores em Máquinas
O corpo das máquinas deverá ser pintado em branco, preto ou
verde.
Cores em Canalizações
As canalizações industriais, para condução de líquidos e gases,
deverão receber a aplicação de cores, em toda sua extensão, a
fim de facilitar a identificação do produto e evitar acidentes.
Obrigatoriamente, a canalização de água potável deverá ser
diferenciada das demais.
Quando houver a necessidade de uma identificação mais
detalhada (concentração, temperatura, pressões, pureza, etc.), a
diferenciação far-se-á através de faixas de cores diferentes,
aplicadas sobre a cor básica.
A identificação por meio de faixas deverá ser feita de modo que
possibilite facilmente a sua visualização em qualquer parte da
canalização.
Todos os acessórios das tubulações serão pintados nas cores
básicas de acordo com a natureza do produto a ser transportado.
O sentido de transporte de fluido, quando necessário, será
indicado por meio de seta pintada em cor de contraste sobre a cor
básica da tubulação.
Para fins de segurança pelo mesmo sistema de cores que as
canalizações.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 45

46. Espírito Santo
___________________________________________________________________________________________________
Sinalização para Armazenamento de Substância Perigosas
O armazenamento de substâncias perigosas deverá seguir
padrões internacionais.
Para fins do disposto no item anterior, considera-se substância
perigosa todo o material que seja, isoladamente ou não, corrosivo,
tóxico, radioativo, oxidante, e que durante o seu manejo,
armazenamento, processamento, embalagem, transporte, possa
conduzir efeitos prejudiciais sobre trabalhadores, equipamentos,
ambiente de trabalho.
Símbolos para Identificação dos Recipientes na
Movimentação de Materiais
Na movimentação de materiais no transporte terrestre, marítimo,
aéreo e intermodal, deverão ser seguidas as normas técnicas
sobre simbologia vigentes no país.
Rotulagem Preventiva
A rotulagem dos produtos perigosos ou nocivos à saúde deverá
ser feita segundo as normas constantes deste item.
Todas as instruções dos rótulos deverão ser breves, precisas,
redigidas em termos simples e de fácil compreensão.
A linguagem deverá ser prática, não se baseando somente nas
propriedades inerentes a uma produto, mas dirigida de modo a
evitar os riscos resultantes do uso, manipulação e armazenagem
do produto.
Onde possa ocorrer misturas de duas ou mais substâncias
químicas, com propriedades que variem, em tipo ou grau
daquelas dos componentes considerados isoladamente, o rótulo
deverá destacar as propriedades perigosas do produto final.
Do rótulo deverão constar os seguintes tópicos:
• Nome Técnico do Produto;
• Palavra de Advertência, designando o grau de risco;
• Indicações de Risco;
• Medidas Preventivas, abrangendo aquelas a serem tomadas;
• Primeiros Socorros;
• Informações Para Médicos, em casos de acidentes;
• Instruções Especiais em Caso de Fogo, Derrame ou
Vazamento, quando for o caso.
No cumprimento do disposto no item anterior dever-se-á adotar o
seguinte procedimento:
Nome Técnico Completo
___________________________________________________________________________________________________
CST
46 Companhia Siderúrgica de Tubarão

47. Espírito Santo
___________________________________________________________________________________________________
O rótulo especificando a natureza do produto químico. Exemplo:
"Ácido Corrosivo", "Composto de Chumbo" etc. Em qualquer
situação a identificação deverá ser adequada, para permitir a
escolha do tratamento médico correto, no caso de acidente.
Palavra de Advertência
As palavras de advertência que devem ser usadas são:
"PERIGO" - para indicar substâncias que apresentam alto risco.
"ATENÇÃO" - para substâncias que apresentam risco leve.
Indicação de Risco
As indicações deverão informar sobre os riscos relacionados ao
manuseio de uso habitual ou razoavelmente previsível do produto.
Exemplos: "Extremamente Inflamáveis", "Nocivo se Absorvido
Através da Pele", etc.
Medidas Preventivas
Têm por finalidade estabelecer outras medidas a serem tomadas
para evitar lesões ou danos decorrentes dos riscos indicados.
Exemplos: "Mantenha Afastado do Calor, Faíscas e Chamas
Abertas" e "Evite Inalar a Poeira".
Primeiros Socorros
Medidas específicas que podem ser tomadas antes da chegada
do médico.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 47

48. Espírito Santo
___________________________________________________________________________________________________
Noções Básicas de Combate à Incêndio
Princípios Básicos do Fogo
Para nossa própria segurança, devem-se conhecer os dois
aspectos fundamentais da proteção contra incêndio.
O primeiro aspecto é o da prevenção de incêndios, isto é, evitar
que ocorra o fogo, utilizando certas medidas básicas, as quais
envolvem a necessidade de se conhecerem, entre outros itens:
a) as características do fogo;
b) as propriedades de risco dos materiais;
c) as causas de incêndios;
d) o estudo dos combustíveis.
Quando, apesar da prevenção, ocorre um princípio de incêndio, é
importante que ele seja combatido de forma eficiente, para que
sejam minimizadas suas conseqüências. A fim de que esse
combate seja eficaz, deve-se, ainda:
___________________________________________________________________________________________________
CST
48 Companhia Siderúrgica de Tubarão

49. Espírito Santo
___________________________________________________________________________________________________
a) conhecer os agentes extintores;
b) saber utilizar os equipamentos de combate a incêndios;
c) saber avaliar as características do incêndio, o que determinará
a melhor atitude a ser tomada.
Pode-se definir o fogo como a conseqüência de uma reação
química denominada combustão, que produz calor ou calor e luz.
Para que ocorra essa reação química, dever-se-á ter, no mínimo,
dois reagentes que, a partir da existência de uma circunstância
favorável, poderão combinar-se.
Os elementos essenciais do fogo são:
• combustível (carbono, hidrogênio)
• comburente (oxigênio);
• calor (energia de ativação).
Combustível
Em síntese, combustível é todo material, toda substância que
possui a propriedade de queimar, de entrar em combustão.
Os combustíveis podem apresentar-se em 3 estados físicos:
• sólido (madeira, papel, tecidos, etc.);
• líquido (álcool, éter, gasolina, etc.);
• gasoso (acetileno, butano, propano, etc.).
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 49

50. Espírito Santo
___________________________________________________________________________________________________
Comburente
Normalmente, o oxigênio combina-se com o material combustível,
dando início à combustão.
O ar atmosférico contém, na sua composição, cerca de 21% de
oxigênio.
Para demonstrar a importância do oxigênio na reação,
recomendamos a seguinte experiência:
1º acender uma vela;
2º colocar um copo de material resistente ou um recipiente de
vidro sobre a vela.
Observe que a chama diminuirá gradativamente até a extinção do
fogo; isso porque o oxigênio existente no recipiente vai sendo
consumido na reação, até atingir uma quantidade insuficiente para
mantê-la.
Genericamente, o comburente é definido como "mistura gasosa
que contém o oxidante em concentração suficiente para que em
seu meio se desenvolva a reação de combustão".
Calor
É o elemento que fornece a energia de ativação necessária para
iniciar a reação entre o combustível e o comburente, mantendo e
propagando a combustão, como a chama de um palito de
fósforos.
Note-se que o calor propicia:
a) elevação da temperatura;
b) aumento do volume dos corpos;
c) mudança no estado físico das substância.
___________________________________________________________________________________________________
CST
50 Companhia Siderúrgica de Tubarão

51. Espírito Santo
___________________________________________________________________________________________________
Há casos de materiais em que a própria temperatura ambiente já
serve como fonte de calor, como o magnésio, por exemplo.
Condições Propícias para a Combustão
Além dos elementos essenciais do fogo, há a necessidade de que
as condições em que esses elementos se apresentam sejam
propícias para o início da combustão.
Se uma pessoa trabalha em um escritório iluminado com uma
lâmpada incandescente de 100 watts e, além disso, ela fuma,
haverá no ambiente:
Combustível: mesa, cadeira, papel, etc.;
Comburente: oxigênio presente na atmosfera;
Calor: representado pela lâmpada incandescente ligada e pelo
cigarro acesso.
Apesar de esses três elementos estarem presentes no ambiente,
só ocorrerá incêndio, se, por distração da pessoa que está
trabalhando, uma folha de papel, por exemplo, encostar no cigarro
aceso.
Neste caso, o calor do cigarro aquecerá o papel e este começará
a liberar vapores que, em contato com a fonte de calor (brasa do
cigarro), se combinará com o oxigênio do ar e entrará em
combustão.
___________________________________________________________________________________________________
SENAI
Departamento Regional do Espírito Santo 51
