1. SOFTWARE CIENTÍFICO
E DE ENGENHARIA
Amanda Larentis
Gabriela Koneski
Jaime Teixeira
CAE – 2013/1

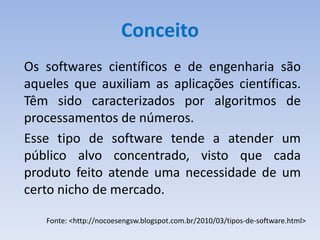

2. Conceito
Os softwares científicos e de engenharia são
aqueles que auxiliam as aplicações científicas.
Têm sido caracterizados por algoritmos de
processamentos de números.
Esse tipo de software tende a atender um
público alvo concentrado, visto que cada
produto feito atende uma necessidade de um
certo nicho de mercado.
Fonte: <http://nocoesengsw.blogspot.com.br/2010/03/tipos-de-software.html>

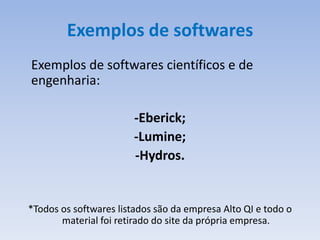

3. Exemplos de softwares
Exemplos de softwares científicos e de
engenharia:
-Eberick;
-Lumine;
-Hydros.
*Todos os softwares listados são da empresa Alto QI e todo o
material foi retirado do site da própria empresa.

4. AltoQi Eberick
O Eberick é um software para projeto estrutural
em concreto armado, englobando as etapas de
lançamento e análise da estrutura,
dimensionamento e detalhamento dos
elementos, de acordo com a NBR 6118:2003.
O Eberick pode ainda ser complementado por
sete módulos adicionais: Master, Formas,
Escadas, Lajes Treliçadas, Fundações, Muros e
Reservatórios.

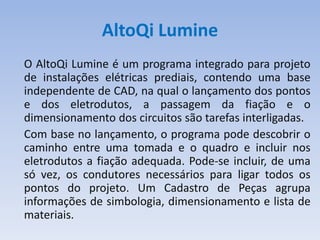

6. AltoQi Lumine
O AltoQi Lumine é um programa integrado para projeto
de instalações elétricas prediais, contendo uma base
independente de CAD, na qual o lançamento dos pontos
e dos eletrodutos, a passagem da fiação e o
dimensionamento dos circuitos são tarefas interligadas.
Com base no lançamento, o programa pode descobrir o
caminho entre uma tomada e o quadro e incluir nos
eletrodutos a fiação adequada. Pode-se incluir, de uma
só vez, os condutores necessários para ligar todos os
pontos do projeto. Um Cadastro de Peças agrupa
informações de simbologia, dimensionamento e lista de
materiais.

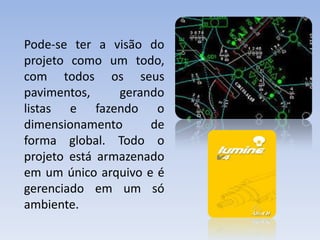

7. Pode-se ter a visão do
projeto como um todo,
com todos os seus
pavimentos, gerando
listas e fazendo o
dimensionamento de
forma global. Todo o
projeto está armazenado
em um único arquivo e é
gerenciado em um só
ambiente.

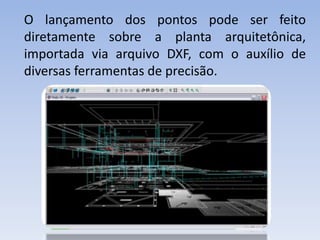

8. O lançamento dos pontos pode ser feito
diretamente sobre a planta arquitetônica,
importada via arquivo DXF, com o auxílio de
diversas ferramentas de precisão.

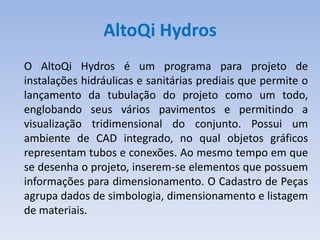

9. AltoQi Hydros
O AltoQi Hydros é um programa para projeto de
instalações hidráulicas e sanitárias prediais que permite o
lançamento da tubulação do projeto como um todo,
englobando seus vários pavimentos e permitindo a
visualização tridimensional do conjunto. Possui um
ambiente de CAD integrado, no qual objetos gráficos
representam tubos e conexões. Ao mesmo tempo em que
se desenha o projeto, inserem-se elementos que possuem
informações para dimensionamento. O Cadastro de Peças
agrupa dados de simbologia, dimensionamento e listagem
de materiais.

10. AltoQi Hydros

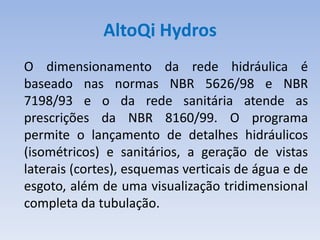

O dimensionamento da rede hidráulica é
baseado nas normas NBR 5626/98 e NBR
7198/93 e o da rede sanitária atende as
prescrições da NBR 8160/99. O programa
permite o lançamento de detalhes hidráulicos
(isométricos) e sanitários, a geração de vistas
laterais (cortes), esquemas verticais de água e de
esgoto, além de uma visualização tridimensional
completa da tubulação.

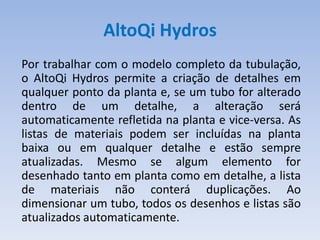

11. AltoQi Hydros
Por trabalhar com o modelo completo da tubulação,
o AltoQi Hydros permite a criação de detalhes em
qualquer ponto da planta e, se um tubo for alterado
dentro de um detalhe, a alteração será
automaticamente refletida na planta e vice-versa. As
listas de materiais podem ser incluídas na planta
baixa ou em qualquer detalhe e estão sempre
atualizadas. Mesmo se algum elemento for
desenhado tanto em planta como em detalhe, a lista
de materiais não conterá duplicações. Ao
dimensionar um tubo, todos os desenhos e listas são
atualizados automaticamente.

12. AltoQi Hydros – Detalhes Isométricos
Permite gerar detalhes sobre uma planta pela
simples informação de sua posição. Cada detalhe é
um desenho independente, no qual podem ser
acrescentadas cotas e textos, sem afetar os demais
desenhos, mas todas as alterações na tubulação
refletem-se automaticamente na planta e em todos
os demais detalhes.
Na janela de detalhe isométrico, usa-se uma
representação espacial que permite o lançamento
da tubulação, com uso de ferramentas específicas
para o desenho isométrico.

13. AltoQi Hydros – Detalhes Isométricos
Pode-se lançar em 3-D posicionando todos os
elementos em relação ao desenho da
arquitetura e informando as alturas padrões
necessárias. O programa desenha a
representação unifilar das conexões no plano
correto, além de permitir o mesmo na
inserção das simbologias.

14. AltoQi Hydros - Dimensionamento

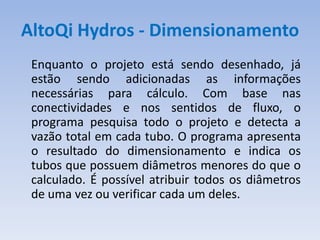

Enquanto o projeto está sendo desenhado, já
estão sendo adicionadas as informações
necessárias para cálculo. Com base nas
conectividades e nos sentidos de fluxo, o
programa pesquisa todo o projeto e detecta a
vazão total em cada tubo. O programa apresenta
o resultado do dimensionamento e indica os
tubos que possuem diâmetros menores do que o
calculado. É possível atribuir todos os diâmetros
de uma vez ou verificar cada um deles.

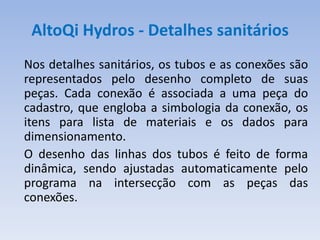

15. AltoQi Hydros - Detalhes sanitários
Nos detalhes sanitários, os tubos e as conexões são
representados pelo desenho completo de suas
peças. Cada conexão é associada a uma peça do
cadastro, que engloba a simbologia da conexão, os
itens para lista de materiais e os dados para
dimensionamento.
O desenho das linhas dos tubos é feito de forma
dinâmica, sendo ajustadas automaticamente pelo
programa na intersecção com as peças das
conexões.

16. AltoQi Hydros - Detalhes sanitários

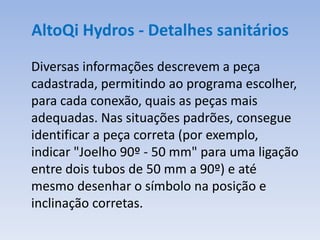

Diversas informações descrevem a peça
cadastrada, permitindo ao programa escolher,
para cada conexão, quais as peças mais
adequadas. Nas situações padrões, consegue
identificar a peça correta (por exemplo,
indicar "Joelho 90º - 50 mm" para uma ligação
entre dois tubos de 50 mm a 90º) e até
mesmo desenhar o símbolo na posição e
inclinação corretas.

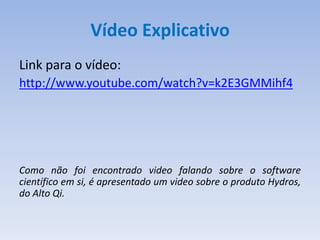

18. Vídeo Explicativo
Link para o vídeo:
http://www.youtube.com/watch?v=k2E3GMMihf4
Como não foi encontrado video falando sobre o software
científico em si, é apresentado um video sobre o produto Hydros,
do Alto Qi.

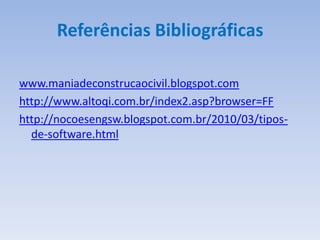

19. Referências Bibliográficas
