1. AULA 6
CADEIA UP STREAM
TIPOS DE PLATAFORMAS
PROF° THIAGO AMORIM

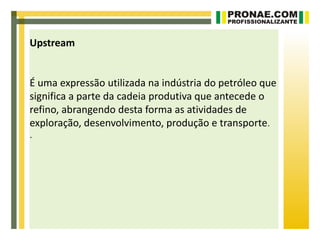

2. Upstream
É uma expressão utilizada na indústria do petróleo que
significa a parte da cadeia produtiva que antecede o
refino, abrangendo desta forma as atividades de
exploração, desenvolvimento, produção e transporte.
.

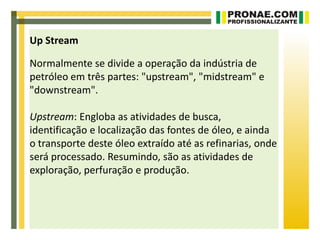

3. Up Stream
Normalmente se divide a operação da indústria de
petróleo em três partes: "upstream", "midstream" e
"downstream".
Upstream: Engloba as atividades de busca,
identificação e localização das fontes de óleo, e ainda
o transporte deste óleo extraído até as refinarias, onde
será processado. Resumindo, são as atividades de
exploração, perfuração e produção.

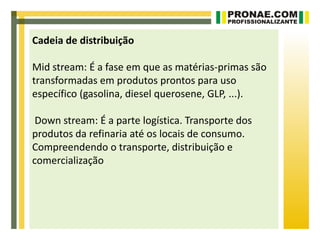

4. Cadeia de distribuição
Mid stream: É a fase em que as matérias-primas são
transformadas em produtos prontos para uso
específico (gasolina, diesel querosene, GLP, ...).
Down stream: É a parte logística. Transporte dos
produtos da refinaria até os locais de consumo.
Compreendendo o transporte, distribuição e
comercialização

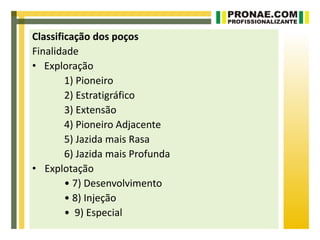

5. Classificação dos poços
Finalidade
• Exploração
1) Pioneiro
2) Estratigráfico
3) Extensão
4) Pioneiro Adjacente
5) Jazida mais Rasa
6) Jazida mais Profunda
• Explotação
• 7) Desenvolvimento
• 8) Injeção
• 9) Especial

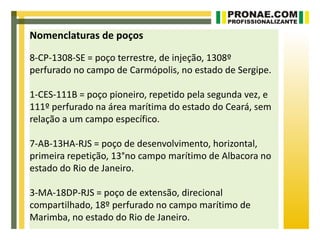

6. Nomenclaturas de poços
8-CP-1308-SE = poço terrestre, de injeção, 1308º
perfurado no campo de Carmópolis, no estado de Sergipe.
1-CES-111B = poço pioneiro, repetido pela segunda vez, e
vvv
111º perfurado na área marítima do estado do Ceará, sem
relação a um campo específico.
7-AB-13HA-RJS = poço de desenvolvimento, horizontal,
primeira repetição, 13°no campo marítimo de Albacora no
estado do Rio de Janeiro.
3-MA-18DP-RJS = poço de extensão, direcional
compartilhado, 18º perfurado no campo marítimo de
Marimba, no estado do Rio de Janeiro.

7. QUANTO AO PERCURSO
Vertical
Apesar de ser mais fácil de se entender o processo de
perfuração de um poço vertical, na prática eles nunca
são perfeitamente verticais.
Isso ocorre por diversos fatores como por exemplo: a
direção das camadas de rocha, as características da
coluna que se está empregando na perfuração,
condições geográficas adversas, etc.

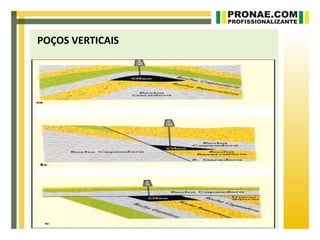

8. POÇOS VERTICAIS

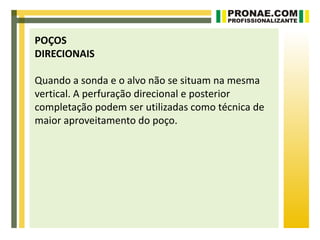

9. POÇOS
DIRECIONAIS
Quando a sonda e o alvo não se situam na mesma
vertical. A perfuração direcional e posterior
completação podem ser utilizadas como técnica de
maior aproveitamento do poço.

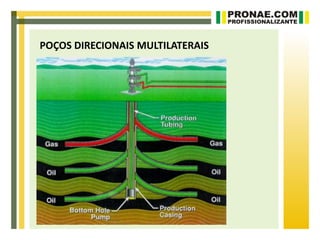

10. POÇOS DIRECIONAIS MULTILATERAIS

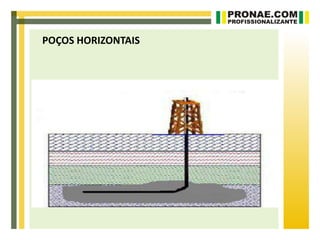

11. POÇOS HORIZONTAIS

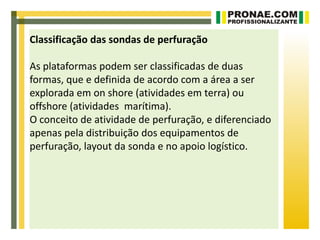

12. Classificação das sondas de perfuração
As plataformas podem ser classificadas de duas
formas, que e definida de acordo com a área a ser
explorada em on shore (atividades em terra) ou
offshore (atividades marítima).
O conceito de atividade de perfuração, e diferenciado
apenas pela distribuição dos equipamentos de
perfuração, layout da sonda e no apoio logístico.

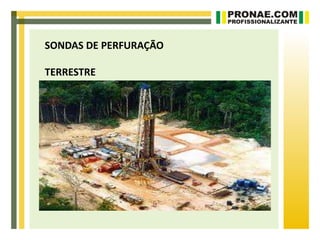

13. SONDAS DE PERFURAÇÃO
TERRESTRE

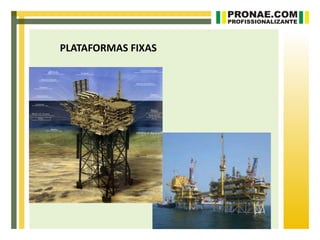

14. PLATAFORMAS FIXAS

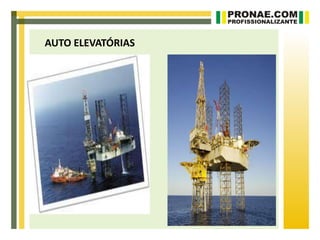

16. AUTO ELEVATÓRIAS

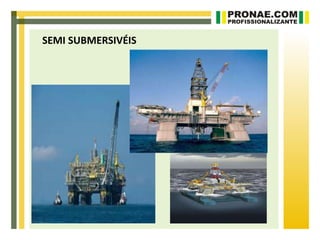

17. SEMI SUBMERSIVÉIS

18. UNIDADES FLUTUANTES DE PERFURAÇÃO

19. UNIDADES FLUTUANTES
FPSO
