HIDROMAIS SERVIÇOS E COMÉRCIO DE PRODUTOS
HIDRÁULICOS E ELÉTRICOS LTDA-ME
Av. Ismael Alonso Y Alonso, nº 2901, Box 13, Bairro Prolongamento Jardim Paulista, Franca-SP.
CNPJ: 17.899.813/0001-68
1

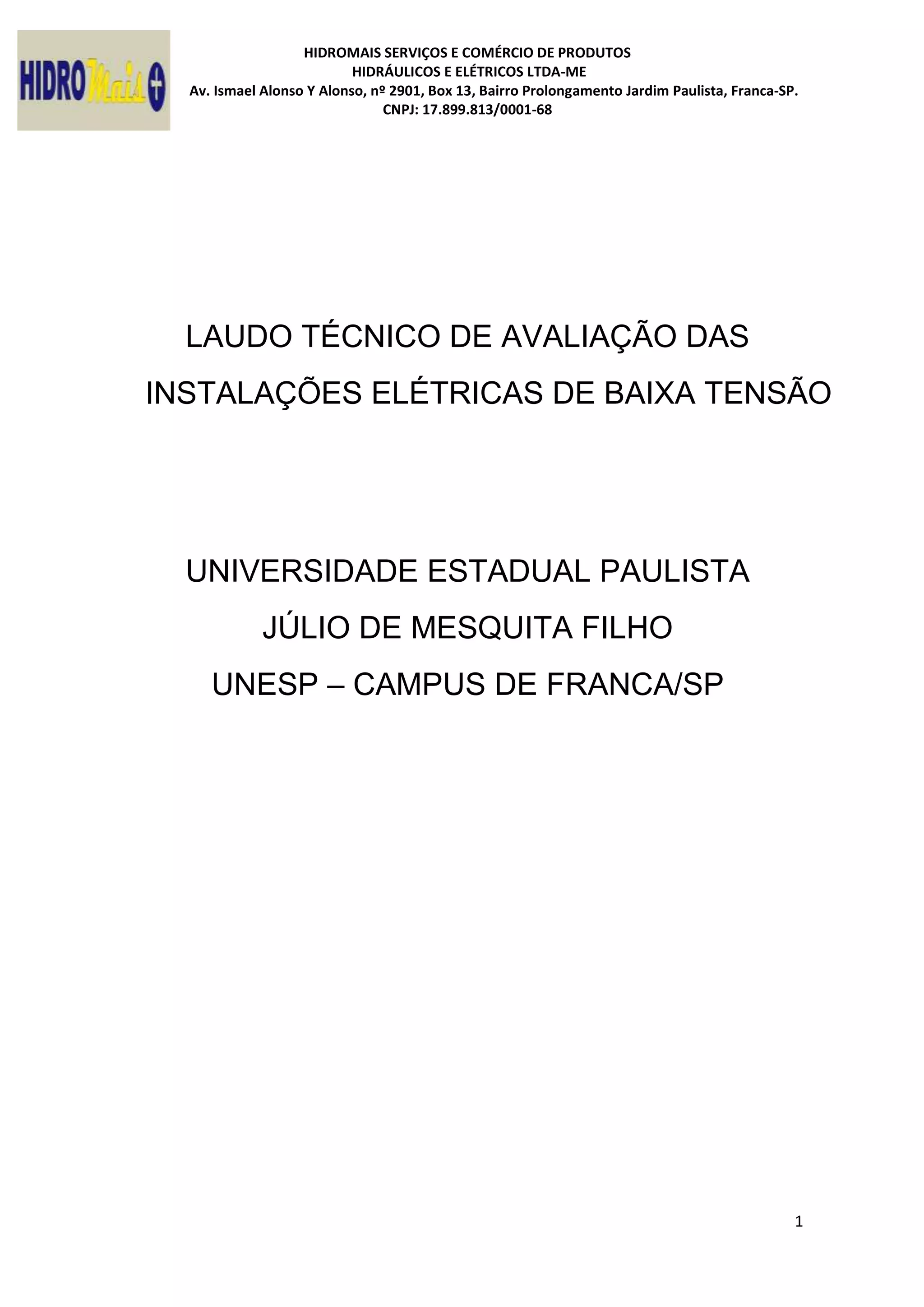

LAUDO TÉCNICO DE AVALIAÇÃO DAS
INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO
UNIVERSIDADE ESTADUAL PAULISTA
JÚLIO DE MESQUITA FILHO
UNESP – CAMPUS DE FRANCA/SP

CNPJ: 17.899.813/0001-68
2

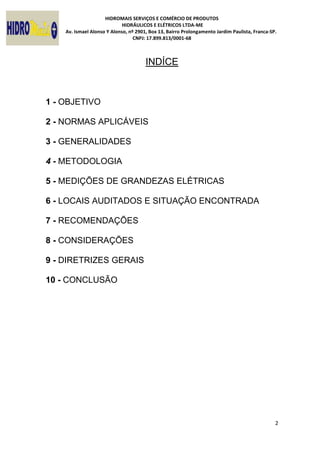

INDÍCE
1 - OBJETIVO
2 - NORMAS APLICÁVEIS
3 - GENERALIDADES
4 - METODOLOGIA
5 - MEDIÇÕES DE GRANDEZAS ELÉTRICAS
6 - LOCAIS AUDITADOS E SITUAÇÃO ENCONTRADA
7 - RECOMENDAÇÕES
8 - CONSIDERAÇÕES
9 - DIRETRIZES GERAIS
10 - CONCLUSÃO

CNPJ: 17.899.813/0001-68
3

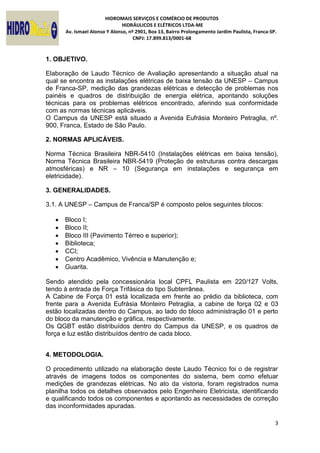

1. OBJETIVO.
Elaboração de Laudo Técnico de Avaliação apresentando a situação atual na
qual se encontra as instalações elétricas de baixa tensão da UNESP – Campus
de Franca-SP, medição das grandezas elétricas e detecção de problemas nos
painéis e quadros de distribuição de energia elétrica, apontando soluções
técnicas para os problemas elétricos encontrado, aferindo sua conformidade
com as normas técnicas aplicáveis.
O Campus da UNESP está situado a Avenida Eufrásia Monteiro Petraglia, nº.
900, Franca, Estado de São Paulo.
2. NORMAS APLICÁVEIS.
Norma Técnica Brasileira NBR-5410 (Instalações elétricas em baixa tensão),
Norma Técnica Brasileira NBR-5419 (Proteção de estruturas contra descargas
atmosféricas) e NR – 10 (Segurança em instalações e segurança em
eletricidade).
3. GENERALIDADES.
3.1. A UNESP – Campus de Franca/SP é composto pelos seguintes blocos:
 Bloco I;
 Bloco II;
 Bloco III (Pavimento Térreo e superior);
 Biblioteca;
 CCI;
 Centro Acadêmico, Vivência e Manutenção e;
 Guarita.
Sendo atendido pela concessionária local CPFL Paulista em 220/127 Volts,
tendo à entrada de Força Trifásica do tipo Subterrânea.
A Cabine de Força 01 está localizada em frente ao prédio da biblioteca, com
frente para a Avenida Eufrásia Monteiro Petraglia, a cabine de força 02 e 03
estão localizadas dentro do Campus, ao lado do bloco administração 01 e perto
do bloco da manutenção e gráfica, respectivamente.
Os QGBT estão distribuídos dentro do Campus da UNESP, e os quadros de
força e luz estão distribuídos dentro de cada bloco.
4. METODOLOGIA.
O procedimento utilizado na elaboração deste Laudo Técnico foi o de registrar
através de imagens todos os componentes do sistema, bem como efetuar
medições de grandezas elétricas. No ato da vistoria, foram registrados numa
planilha todos os detalhes observados pelo Engenheiro Eletricista, identificando
e qualificando todos os componentes e apontando as necessidades de correção
das inconformidades apuradas.

CNPJ: 17.899.813/0001-68
4
O Laudo Técnico foi elaborado identificando cada componente através de
imagem e comentando as inconformidades segundo as Normas Técnicas
aplicáveis.

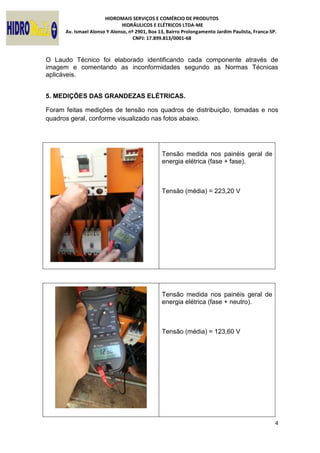

5. MEDIÇÕES DAS GRANDEZAS ELÉTRICAS.
Foram feitas medições de tensão nos quadros de distribuição, tomadas e nos
quadros geral, conforme visualizado nas fotos abaixo.
Tensão medida nos painéis geral de
energia elétrica (fase + fase).
Tensão (média) = 223,20 V
Tensão medida nos painéis geral de
energia elétrica (fase + neutro).

CNPJ: 17.899.813/0001-68
5

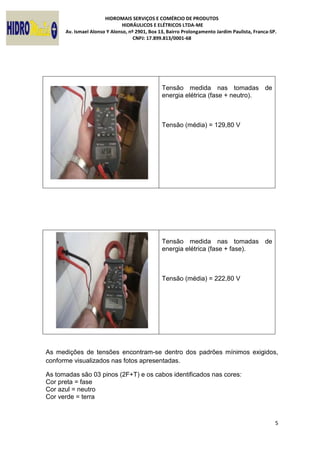

Tensão medida nas tomadas de
energia elétrica (fase + neutro).
Tensão medida nas tomadas de
energia elétrica (fase + fase).
As medições de tensões encontram-se dentro dos padrões mínimos exigidos,
conforme visualizados nas fotos apresentadas.
As tomadas são 03 pinos (2F+T) e os cabos identificados nas cores:
Cor preta = fase
Cor azul = neutro
Cor verde = terra

CNPJ: 17.899.813/0001-68
6

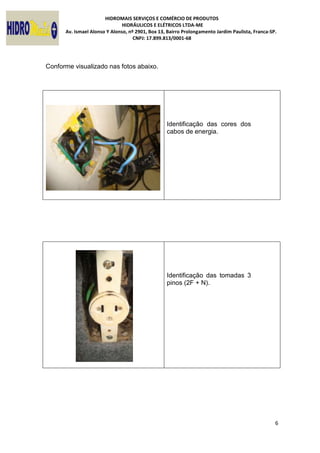

Conforme visualizado nas fotos abaixo.
Identificação das cores dos
cabos de energia.
Identificação das tomadas 3
pinos (2F + N).

CNPJ: 17.899.813/0001-68
7

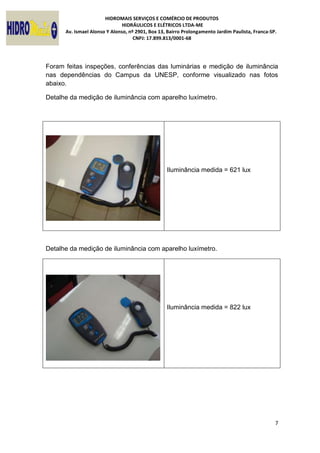

Foram feitas inspeções, conferências das luminárias e medição de iluminância
nas dependências do Campus da UNESP, conforme visualizado nas fotos
abaixo.
Detalhe da medição de iluminância com aparelho luxímetro.
Iluminância medida = 621 lux
Detalhe da medição de iluminância com aparelho luxímetro.
Iluminância medida = 822 lux

CNPJ: 17.899.813/0001-68
8

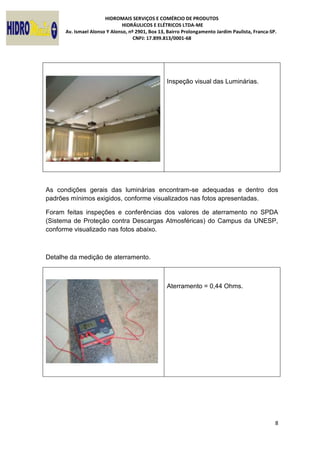

Inspeção visual das Luminárias.
As condições gerais das luminárias encontram-se adequadas e dentro dos
padrões mínimos exigidos, conforme visualizados nas fotos apresentadas.
Foram feitas inspeções e conferências dos valores de aterramento no SPDA
(Sistema de Proteção contra Descargas Atmosféricas) do Campus da UNESP,
conforme visualizado nas fotos abaixo.
Detalhe da medição de aterramento.
Aterramento = 0,44 Ohms.

CNPJ: 17.899.813/0001-68
9

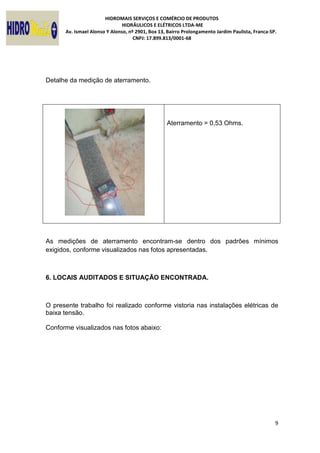

Detalhe da medição de aterramento.
Aterramento = 0,53 Ohms.
As medições de aterramento encontram-se dentro dos padrões mínimos
exigidos, conforme visualizados nas fotos apresentadas.
6. LOCAIS AUDITADOS E SITUAÇÃO ENCONTRADA.
O presente trabalho foi realizado conforme vistoria nas instalações elétricas de
baixa tensão.
Conforme visualizados nas fotos abaixo:

CNPJ: 17.899.813/0001-68
10

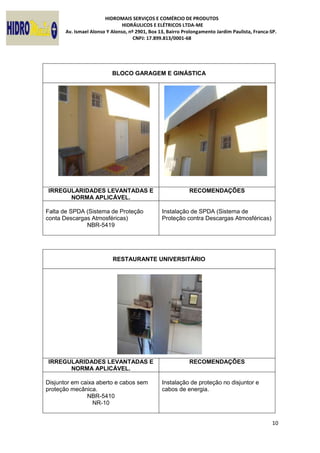

BLOCO GARAGEM E GINÁSTICA
IRREGULARIDADES LEVANTADAS E
NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta de SPDA (Sistema de Proteção
conta Descargas Atmosféricas)
NBR-5419
Instalação de SPDA (Sistema de
Proteção contra Descargas Atmosféricas)
RESTAURANTE UNIVERSITÁRIO
NORMA APLICÁVEL.
RECOMENDAÇÕES
Disjuntor em caixa aberto e cabos sem
proteção mecânica.
NBR-5410
NR-10
Instalação de proteção no disjuntor e
cabos de energia.

CNPJ: 17.899.813/0001-68
11

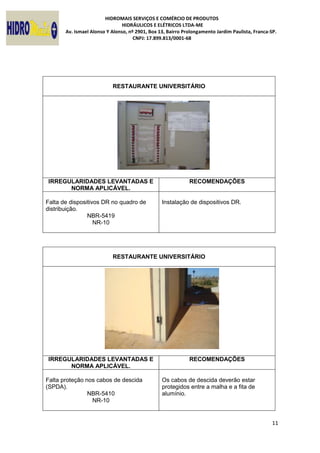

NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta de dispositivos DR no quadro de
distribuição.
NBR-5419
NR-10
Instalação de dispositivos DR.
NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta proteção nos cabos de descida
(SPDA).
NBR-5410
NR-10
Os cabos de descida deverão estar
protegidos entre a malha e a fita de
alumínio.

CNPJ: 17.899.813/0001-68
12

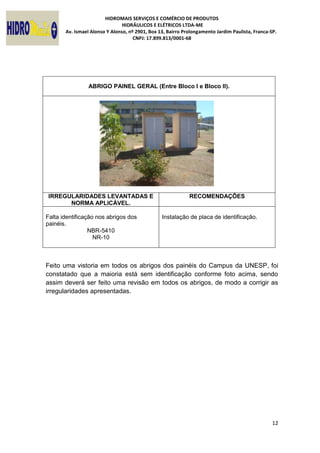

ABRIGO PAINEL GERAL (Entre Bloco I e Bloco II).
NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta identificação nos abrigos dos
painéis.
NBR-5410
NR-10
Instalação de placa de identificação.
Feito uma vistoria em todos os abrigos dos painéis do Campus da UNESP, foi
constatado que a maioria está sem identificação conforme foto acima, sendo
assim deverá ser feito uma revisão em todos os abrigos, de modo a corrigir as
irregularidades apresentadas.

CNPJ: 17.899.813/0001-68
13

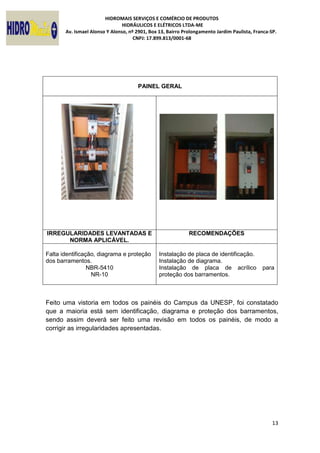

PAINEL GERAL
NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta identificação, diagrama e proteção
dos barramentos.
NBR-5410
NR-10
Instalação de diagrama.
Instalação de placa de acrílico para
proteção dos barramentos.
Feito uma vistoria em todos os painéis do Campus da UNESP, foi constatado
que a maioria está sem identificação, diagrama e proteção dos barramentos,
sendo assim deverá ser feito uma revisão em todos os painéis, de modo a
corrigir as irregularidades apresentadas.

CNPJ: 17.899.813/0001-68
14

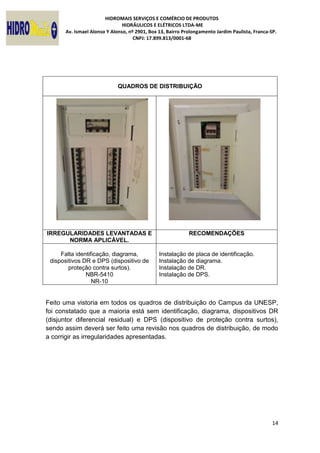

QUADROS DE DISTRIBUIÇÃO
NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta identificação, diagrama,
dispositivos DR e DPS (dispositivo de
proteção contra surtos).
NBR-5410
NR-10
Instalação de DR.
Instalação de DPS.
Feito uma vistoria em todos os quadros de distribuição do Campus da UNESP,
foi constatado que a maioria está sem identificação, diagrama, dispositivos DR
(disjuntor diferencial residual) e DPS (dispositivo de proteção contra surtos),
sendo assim deverá ser feito uma revisão nos quadros de distribuição, de modo
a corrigir as irregularidades apresentadas.

CNPJ: 17.899.813/0001-68
15

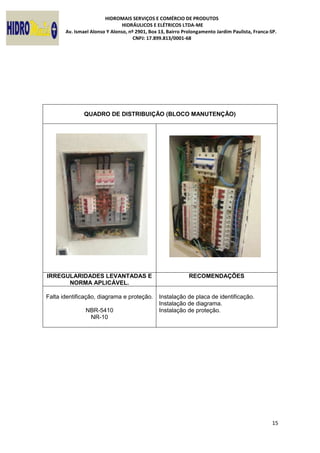

QUADRO DE DISTRIBUIÇÃO (BLOCO MANUTENÇÃO)
NORMA APLICÁVEL.
RECOMENDAÇÕES
Falta identificação, diagrama e proteção.
NBR-5410
NR-10
Instalação de proteção.

CNPJ: 17.899.813/0001-68
16

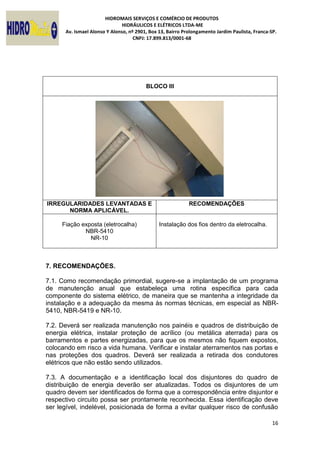

BLOCO III
NORMA APLICÁVEL.
RECOMENDAÇÕES
Fiação exposta (eletrocalha)
NBR-5410
NR-10
Instalação dos fios dentro da eletrocalha.
7. RECOMENDAÇÕES.
7.1. Como recomendação primordial, sugere-se a implantação de um programa
de manutenção anual que estabeleça uma rotina específica para cada
componente do sistema elétrico, de maneira que se mantenha a integridade da
instalação e a adequação da mesma às normas técnicas, em especial as NBR-
5410, NBR-5419 e NR-10.
7.2. Deverá ser realizada manutenção nos painéis e quadros de distribuição de
energia elétrica, instalar proteção de acrílico (ou metálica aterrada) para os
barramentos e partes energizadas, para que os mesmos não fiquem expostos,
colocando em risco a vida humana. Verificar e instalar aterramentos nas portas e
nas proteções dos quadros. Deverá ser realizada a retirada dos condutores
elétricos que não estão sendo utilizados.
7.3. A documentação e a identificação local dos disjuntores do quadro de
distribuição de energia deverão ser atualizadas. Todos os disjuntores de um
quadro devem ser identificados de forma que a correspondência entre disjuntor e
respectivo circuito possa ser prontamente reconhecida. Essa identificação deve
ser legível, indelével, posicionada de forma a evitar qualquer risco de confusão

CNPJ: 17.899.813/0001-68
17

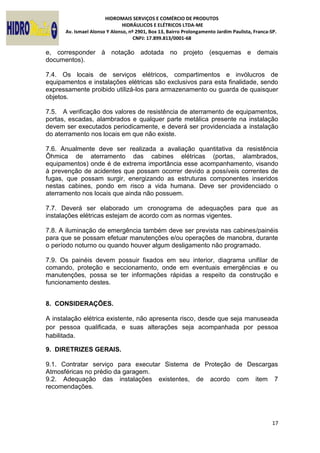

e, corresponder à notação adotada no projeto (esquemas e demais
documentos).
7.4. Os locais de serviços elétricos, compartimentos e invólucros de
equipamentos e instalações elétricas são exclusivos para esta finalidade, sendo
expressamente proibido utilizá-los para armazenamento ou guarda de quaisquer
objetos.
7.5. A verificação dos valores de resistência de aterramento de equipamentos,
portas, escadas, alambrados e qualquer parte metálica presente na instalação
devem ser executados periodicamente, e deverá ser providenciada a instalação
do aterramento nos locais em que não existe.
7.6. Anualmente deve ser realizada a avaliação quantitativa da resistência
Ôhmica de aterramento das cabines elétricas (portas, alambrados,
equipamentos) onde é de extrema importância esse acompanhamento, visando
à prevenção de acidentes que possam ocorrer devido a possíveis correntes de
fugas, que possam surgir, energizando as estruturas componentes inseridos
nestas cabines, pondo em risco a vida humana. Deve ser providenciado o
aterramento nos locais que ainda não possuem.
7.7. Deverá ser elaborado um cronograma de adequações para que as
instalações elétricas estejam de acordo com as normas vigentes.
7.8. A iluminação de emergência também deve ser prevista nas cabines/painéis
para que se possam efetuar manutenções e/ou operações de manobra, durante
o período noturno ou quando houver algum desligamento não programado.
7.9. Os painéis devem possuir fixados em seu interior, diagrama unifilar de
comando, proteção e seccionamento, onde em eventuais emergências e ou
manutenções, possa se ter informações rápidas a respeito da construção e
funcionamento destes.
8. CONSIDERAÇÕES.
A instalação elétrica existente, não apresenta risco, desde que seja manuseada
por pessoa qualificada, e suas alterações seja acompanhada por pessoa
habilitada.
9. DIRETRIZES GERAIS.
9.1. Contratar serviço para executar Sistema de Proteção de Descargas
Atmosféricas no prédio da garagem.
9.2. Adequação das instalações existentes, de acordo com item 7
recomendações.

CNPJ: 17.899.813/0001-68
18

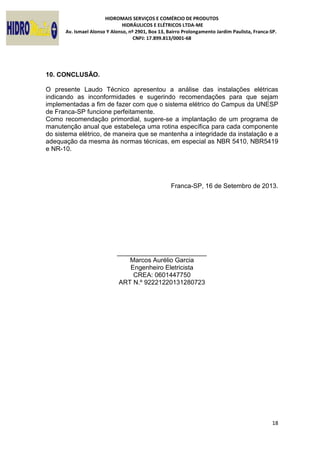

10. CONCLUSÃO.
O presente Laudo Técnico apresentou a análise das instalações elétricas
indicando as inconformidades e sugerindo recomendações para que sejam
implementadas a fim de fazer com que o sistema elétrico do Campus da UNESP
de Franca-SP funcione perfeitamente.
Como recomendação primordial, sugere-se a implantação de um programa de
manutenção anual que estabeleça uma rotina específica para cada componente
do sistema elétrico, de maneira que se mantenha a integridade da instalação e a
adequação da mesma às normas técnicas, em especial as NBR 5410, NBR5419
e NR-10.
Franca-SP, 16 de Setembro de 2013.
_________________________
Marcos Aurélio Garcia
Engenheiro Eletricista
CREA: 0601447750
ART N.º 92221220131280723

Laudo instalacoes-eletricas

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Semelhante a Laudo instalacoes-eletricas

Semelhante a Laudo instalacoes-eletricas (20)

Último

Último (20)

Laudo instalacoes-eletricas
