1. Universidade Federal de Mato Grosso
Campus Universitário de Rondonópolis
Instituto de Ciências Agrárias e Tecnológicas
Departamento de Engenharia Mecânica
TRANSPORTADOR
CONTÍNUO TIPO ROSCA
Leonísio Berto Volpato Vieira
25/10/2011 Wagner Oliveira dos Santos

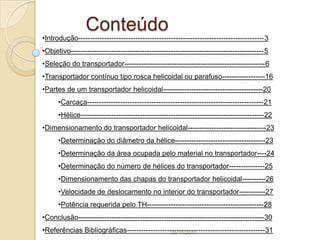

2. Conteúdo
•Introdução------------------------------------------------------------------------------3
•Objetivo---------------------------------------------------------------------------------5
•Seleção do transportador-----------------------------------------------------------6
•Transportador contínuo tipo rosca helicoidal ou parafuso------------------16
•Partes de um transportador helicoidal------------------------------------------20
•Carcaça--------------------------------------------------------------------------21
•Hélice-----------------------------------------------------------------------------22
•Dimensionamento do transportador helicoidal---------------------------------23
•Determinação do diâmetro da hélice--------------------------------------23
•Determinação da área ocupada pelo material no transportador----24
•Determinação do número de hélices do transportador---------------25
•Dimensionamento das chapas do transportador helicoidal----------26
•Velocidade de deslocamento no interior do transportador-----------27
•Potência requerida pelo TH-------------------------------------------------28
•Conclusão------------------------------------------------------------------------------30
•Referências Bibliográficas----------------------------------------------------------31
25/10/2011

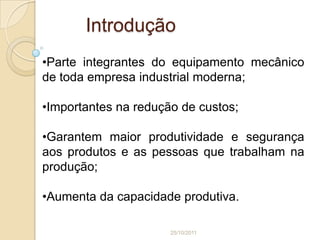

3. Introdução
•Parte integrantes do equipamento mecânico
de toda empresa industrial moderna;
•Importantes na redução de custos;
•Garantem maior produtividade e segurança
aos produtos e as pessoas que trabalham na
produção;
•Aumenta da capacidade produtiva.
25/10/2011

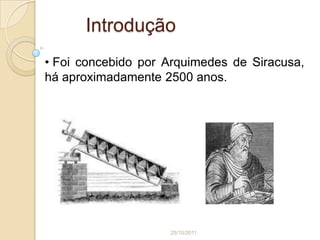

4. Introdução
• Foi concebido por Arquimedes de Siracusa,
há aproximadamente 2500 anos.
25/10/2011

5. Objetivo
•Esclarecer sobre os critérios de escolha
do transportador correto para determinado
material a granel, caracterizando os tipos,
suas funções, capacidade, desempenho,
distância de transferência e fazer um
breve dimensionamento de um
transportador helicoidal.
25/10/2011

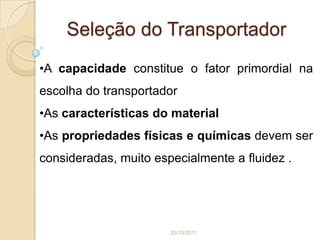

6. Seleção do Transportador
•A capacidade constitue o fator primordial na
escolha do transportador
•As características do material
•As propriedades físicas e químicas devem ser
consideradas, muito especialmente a fluidez .
25/10/2011

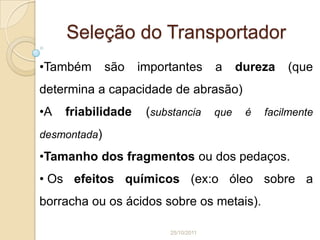

7. Seleção do Transportador
•Também são importantes a dureza (que
determina a capacidade de abrasão)
•A friabilidade (substancia que é facilmente
desmontada)
•Tamanho dos fragmentos ou dos pedaços.
• Os efeitos químicos (ex:o óleo sobre a
borracha ou os ácidos sobre os metais).
25/10/2011

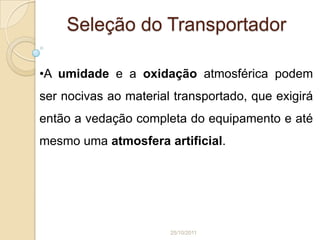

8. Seleção do Transportador
•A umidade e a oxidação atmosférica podem
ser nocivas ao material transportado, que exigirá
então a vedação completa do equipamento e até
mesmo uma atmosfera artificial.
25/10/2011

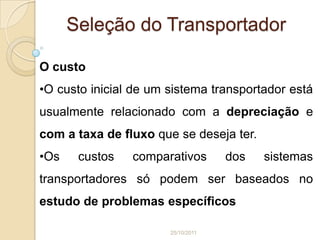

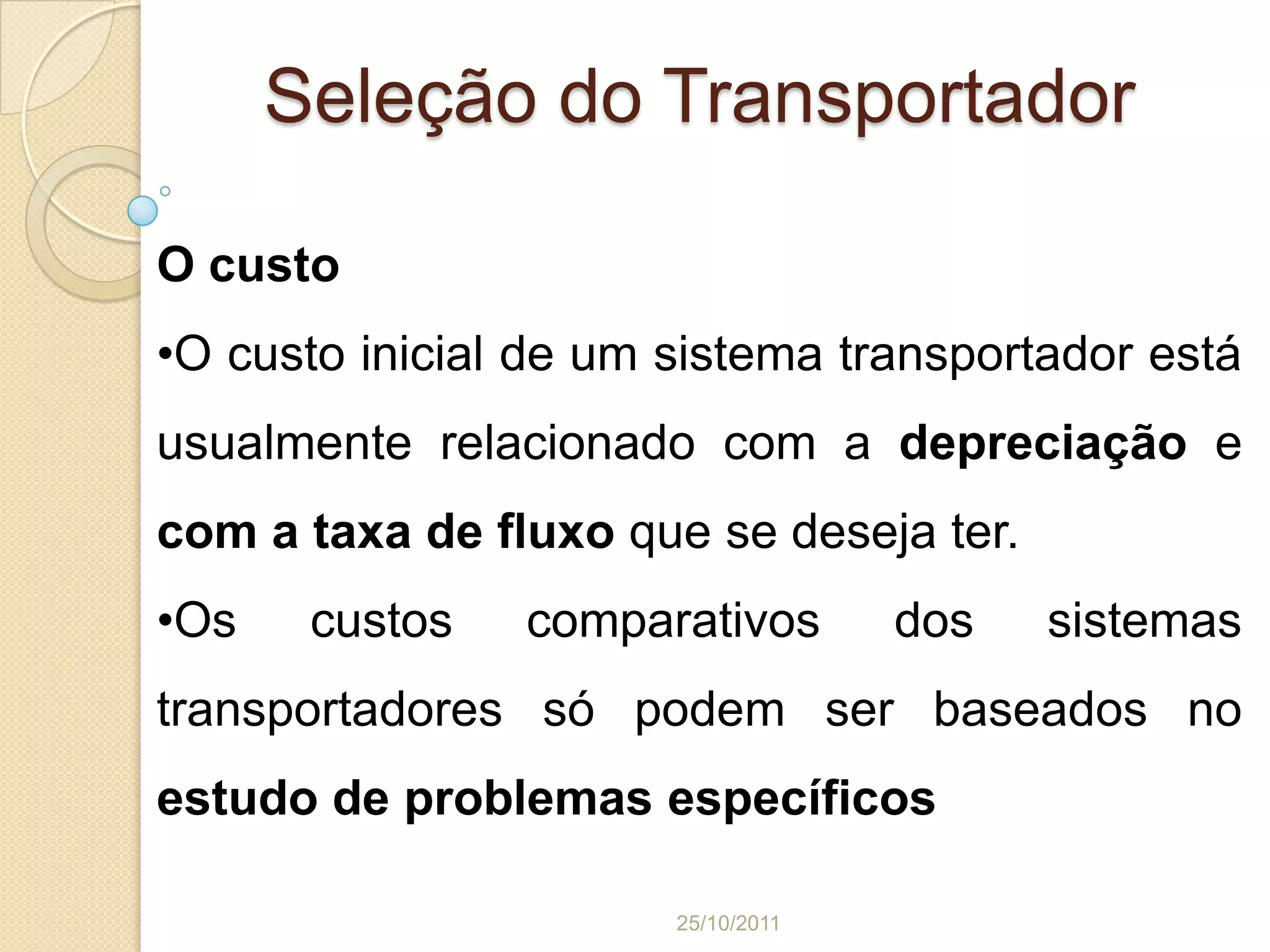

9. Seleção do Transportador
O custo
•O custo inicial de um sistema transportador está
usualmente relacionado com a depreciação e
com a taxa de fluxo que se deseja ter.
•Os custos comparativos dos sistemas
transportadores só podem ser baseados no
estudo de problemas específicos
25/10/2011

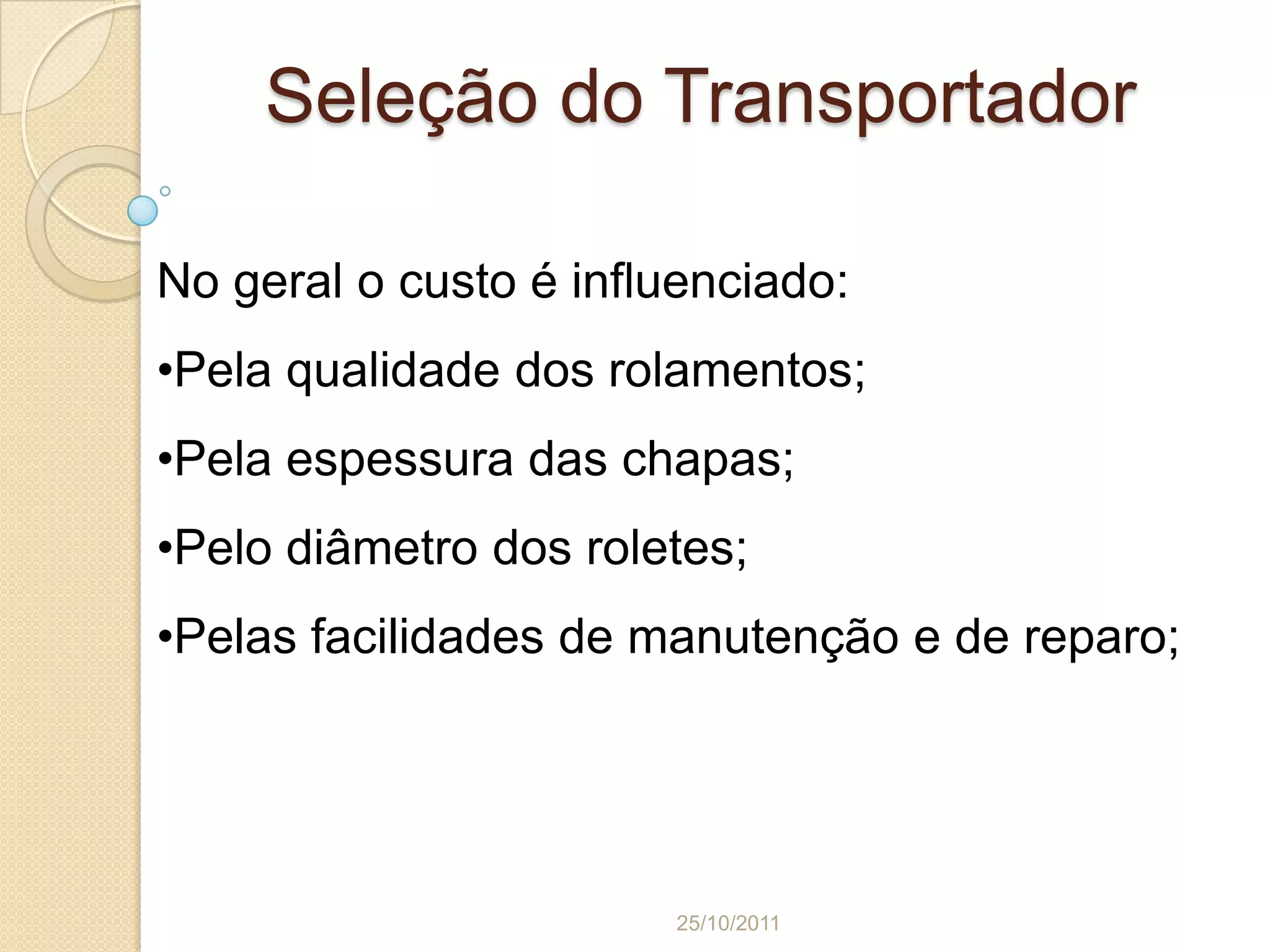

10. Seleção do Transportador
No geral o custo é influenciado:
•Pela qualidade dos rolamentos;
•Pela espessura das chapas;
•Pelo diâmetro dos roletes;
•Pelas facilidades de manutenção e de reparo;
25/10/2011

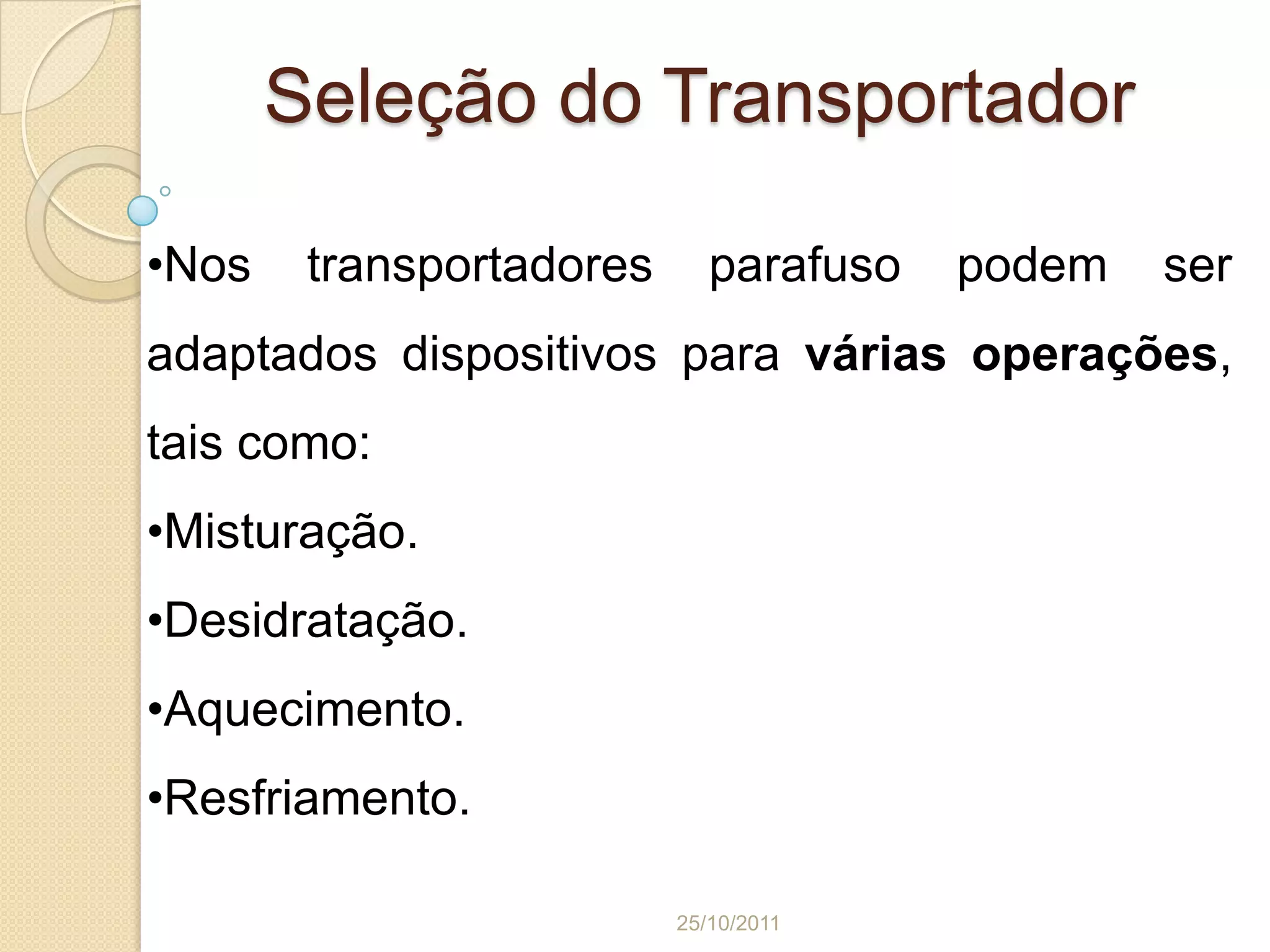

11. Seleção do Transportador
•Nos transportadores parafuso podem ser
adaptados dispositivos para várias operações,
tais como:
•Misturação.
•Desidratação.
•Aquecimento.
•Resfriamento.
25/10/2011

12. Seleção do Transportador

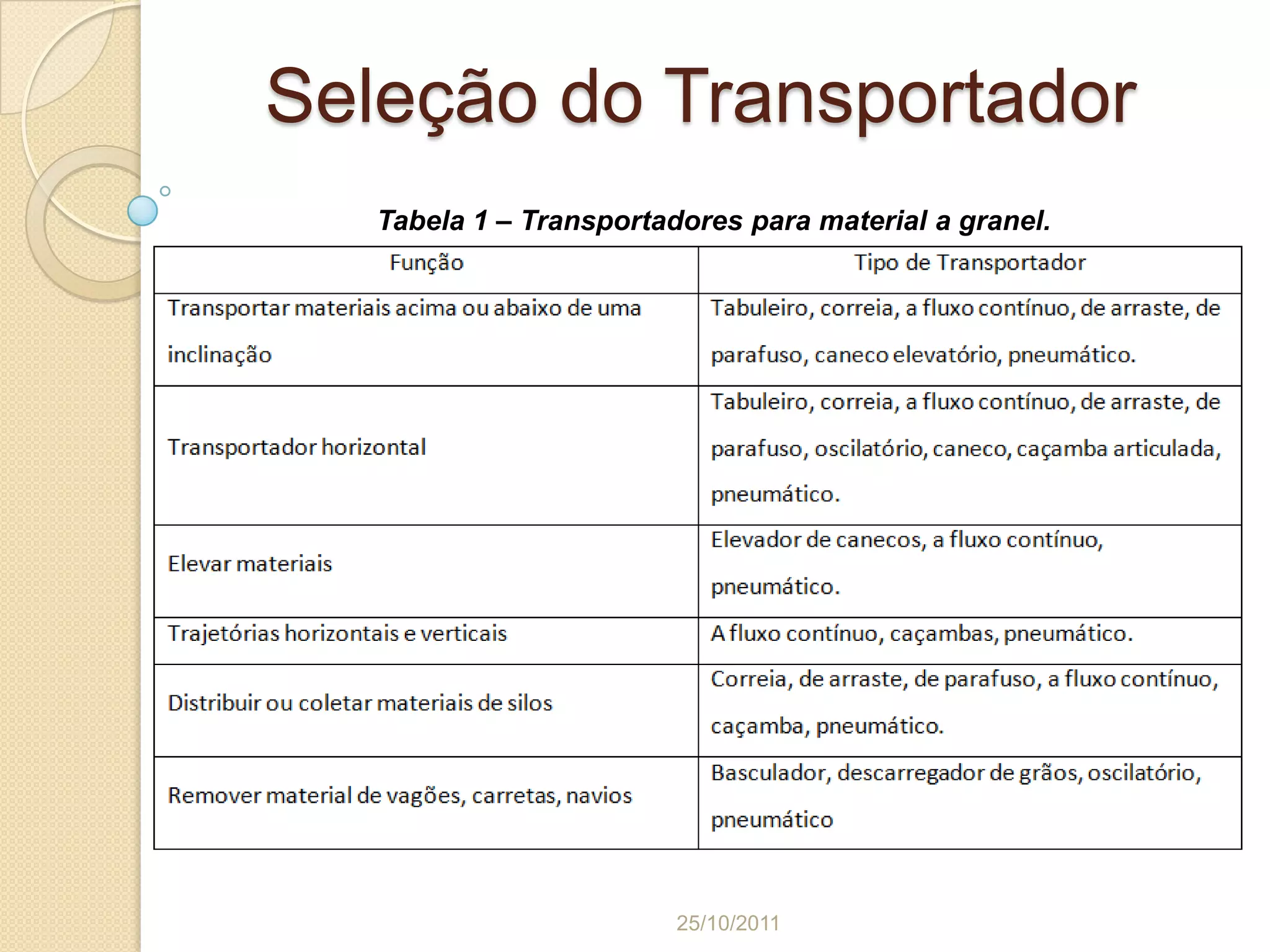

Tabela 1 – Transportadores para material a granel.
25/10/2011

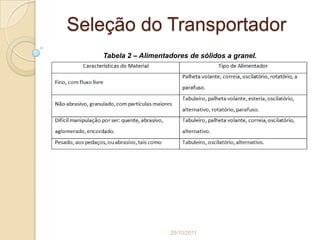

13. Seleção do Transportador

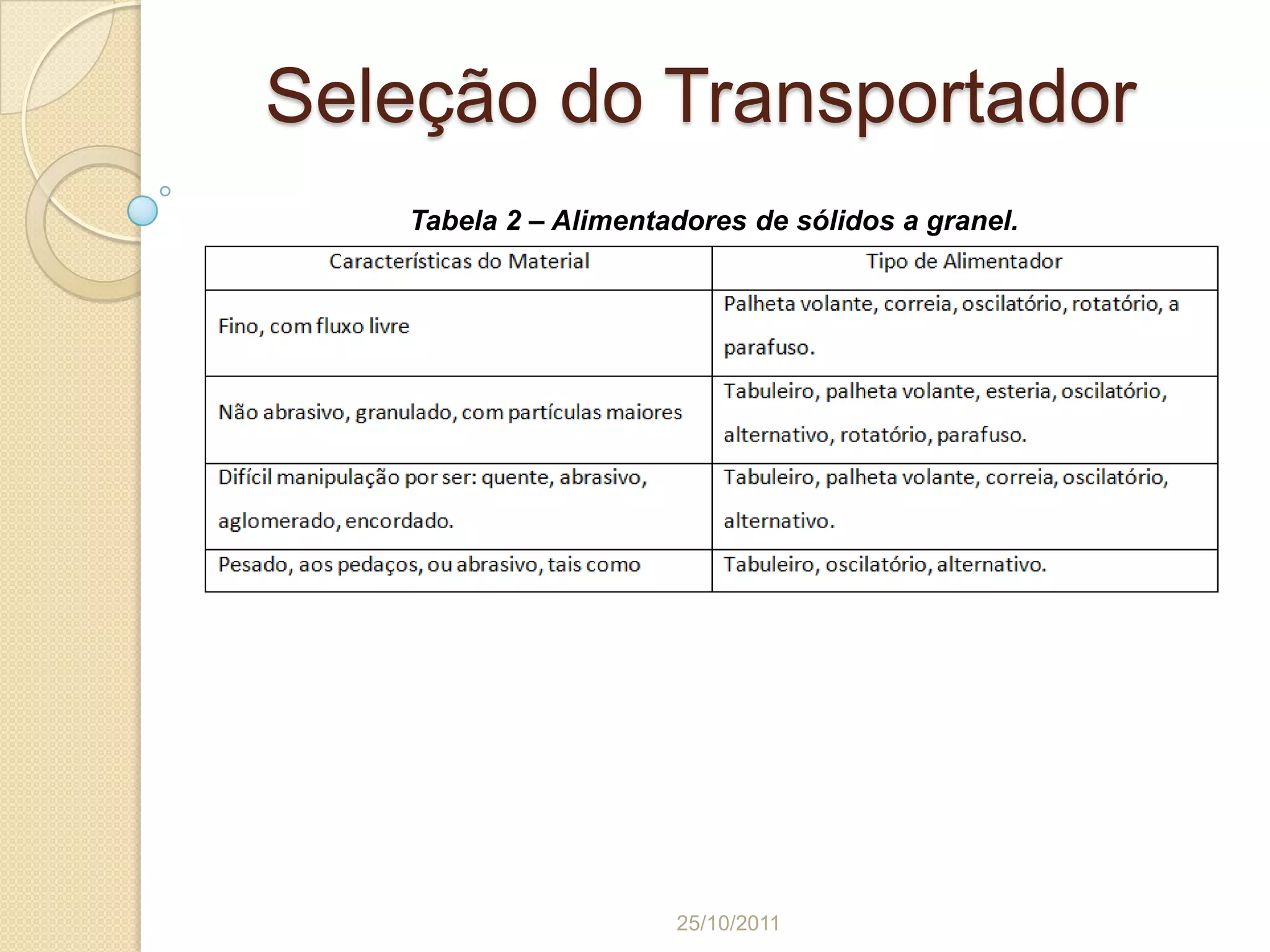

Tabela 2 – Alimentadores de sólidos a granel.
25/10/2011

14. Seleção do Transportador

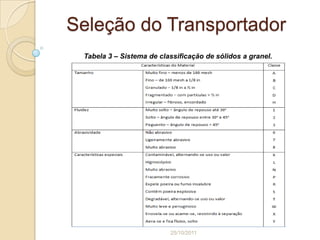

Tabela 3 – Sistema de classificação de sólidos a granel.
25/10/2011

15. Seleção do Transportador

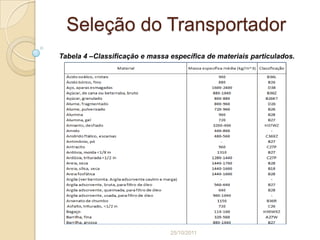

Tabela 4 –Classificação e massa específica de materiais particulados.
25/10/2011

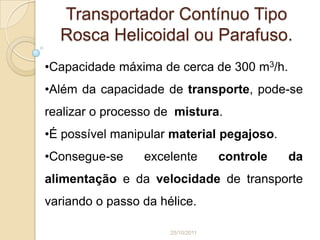

16. Transportador Contínuo Tipo
Rosca Helicoidal ou Parafuso.
•Capacidade máxima de cerca de 300 m3/h.
•Além da capacidade de transporte, pode-se
realizar o processo de mistura.
•É possível manipular material pegajoso.
•Consegue-se excelente controle da
alimentação e da velocidade de transporte
variando o passo da hélice.
25/10/2011

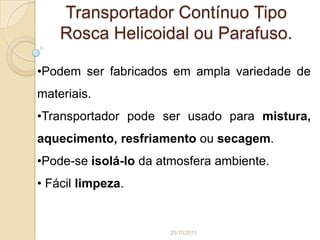

17. Transportador Contínuo Tipo
Rosca Helicoidal ou Parafuso.
•Podem ser fabricados em ampla variedade de
materiais.
•Transportador pode ser usado para mistura,
aquecimento, resfriamento ou secagem.
•Pode-se isolá-lo da atmosfera ambiente.
• Fácil limpeza.
25/10/2011

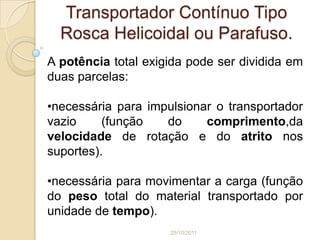

18. Transportador Contínuo Tipo
Rosca Helicoidal ou Parafuso.
A potência total exigida pode ser dividida em
duas parcelas:
•necessária para impulsionar o transportador
vazio (função do comprimento,da
velocidade de rotação e do atrito nos
suportes).
•necessária para movimentar a carga (função
do peso total do material transportado por
unidade de tempo).
25/10/2011

19. Transportador Contínuo Tipo
Rosca Helicoidal ou Parafuso.
Tabela 5 – Capacidade e condições de carga dos transportadores parafuso.
25/10/2011

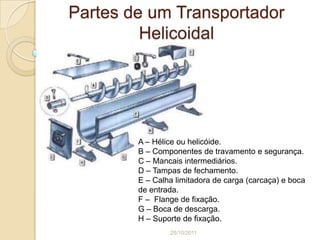

20. Partes de um Transportador
Helicoidal
A – Hélice ou helicóide.
B – Componentes de travamento e segurança.
C – Mancais intermediários.
D – Tampas de fechamento.
E – Calha limitadora de carga (carcaça) e boca
de entrada.
F – Flange de fixação.
G – Boca de descarga.
H – Suporte de fixação.
25/10/2011

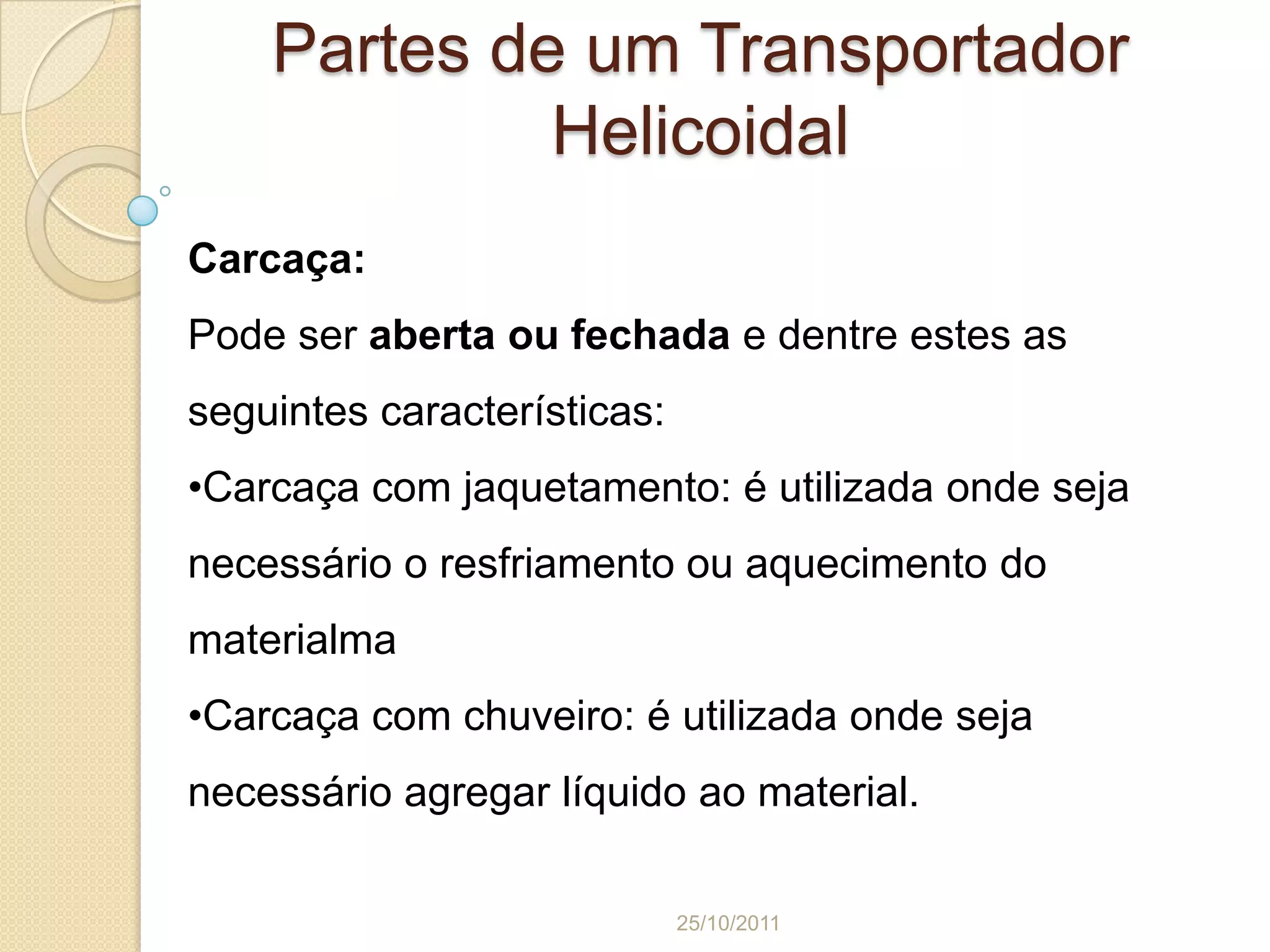

21. Partes de um Transportador
Helicoidal
Carcaça:
Pode ser aberta ou fechada e dentre estes as
seguintes características:
•Carcaça com jaquetamento: é utilizada onde seja
necessário o resfriamento ou aquecimento do
materialma
•Carcaça com chuveiro: é utilizada onde seja
necessário agregar líquido ao material.
25/10/2011

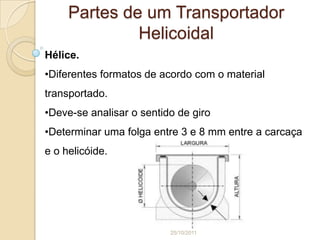

22. Partes de um Transportador
Helicoidal
Hélice.
•Diferentes formatos de acordo com o material
transportado.
•Deve-se analisar o sentido de giro
•Determinar uma folga entre 3 e 8 mm entre a carcaça
e o helicóide.
25/10/2011

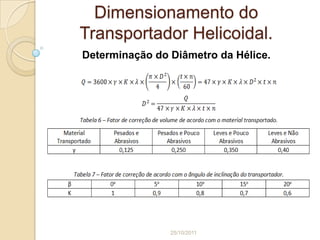

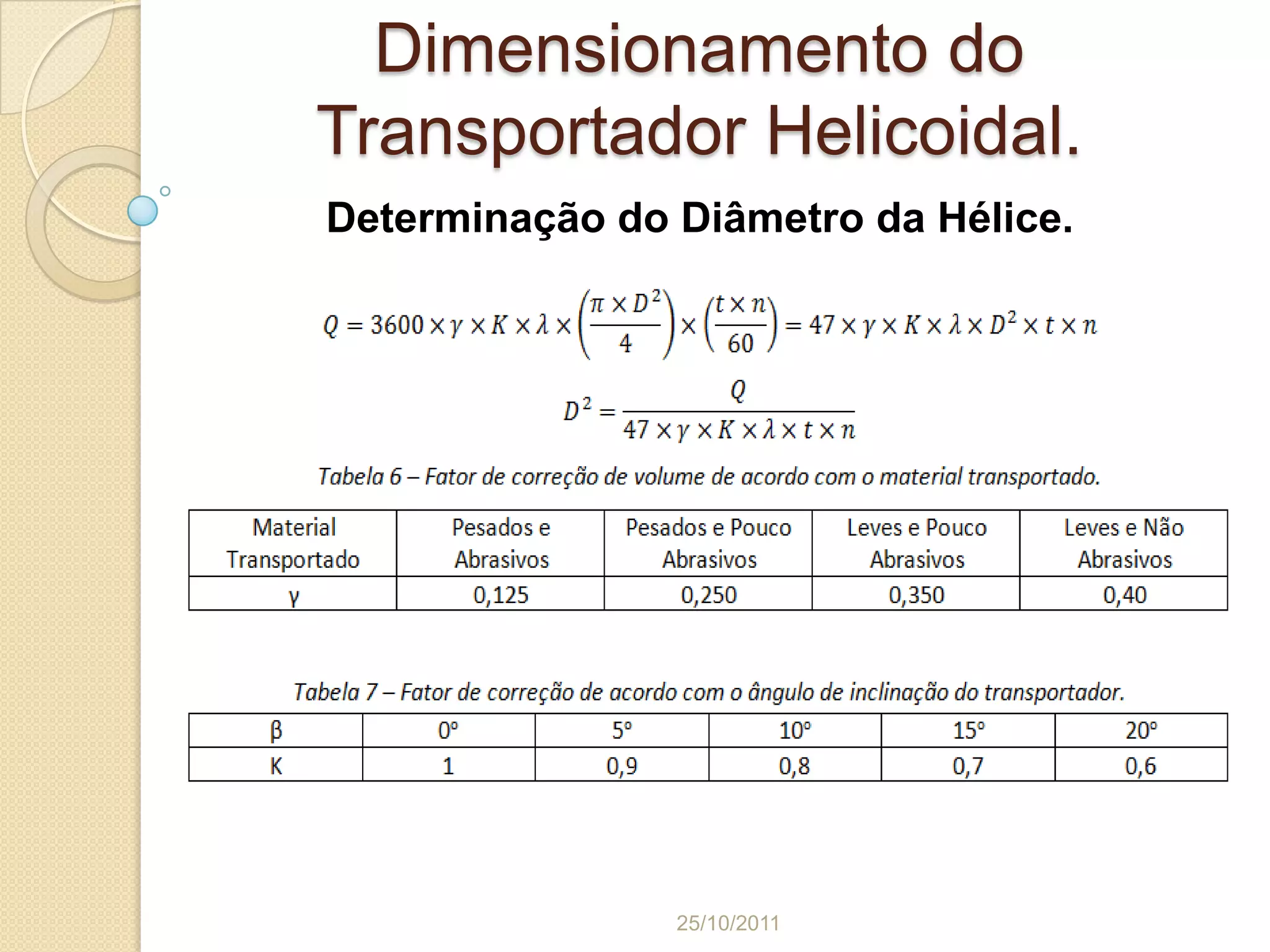

23. Dimensionamento do
Transportador Helicoidal.
Determinação do Diâmetro da Hélice.
25/10/2011

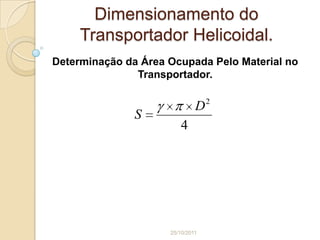

24. Dimensionamento do
Transportador Helicoidal.
Determinação da Área Ocupada Pelo Material no
Transportador.
D2
S
4
25/10/2011

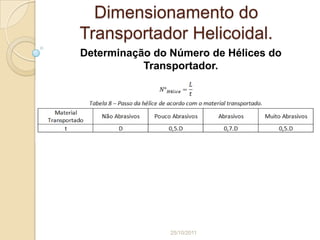

25. Dimensionamento do
Transportador Helicoidal.
Determinação do Número de Hélices do
Transportador.
25/10/2011

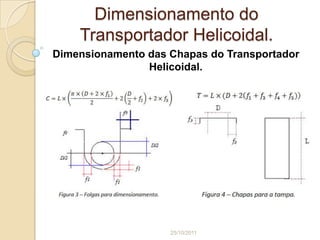

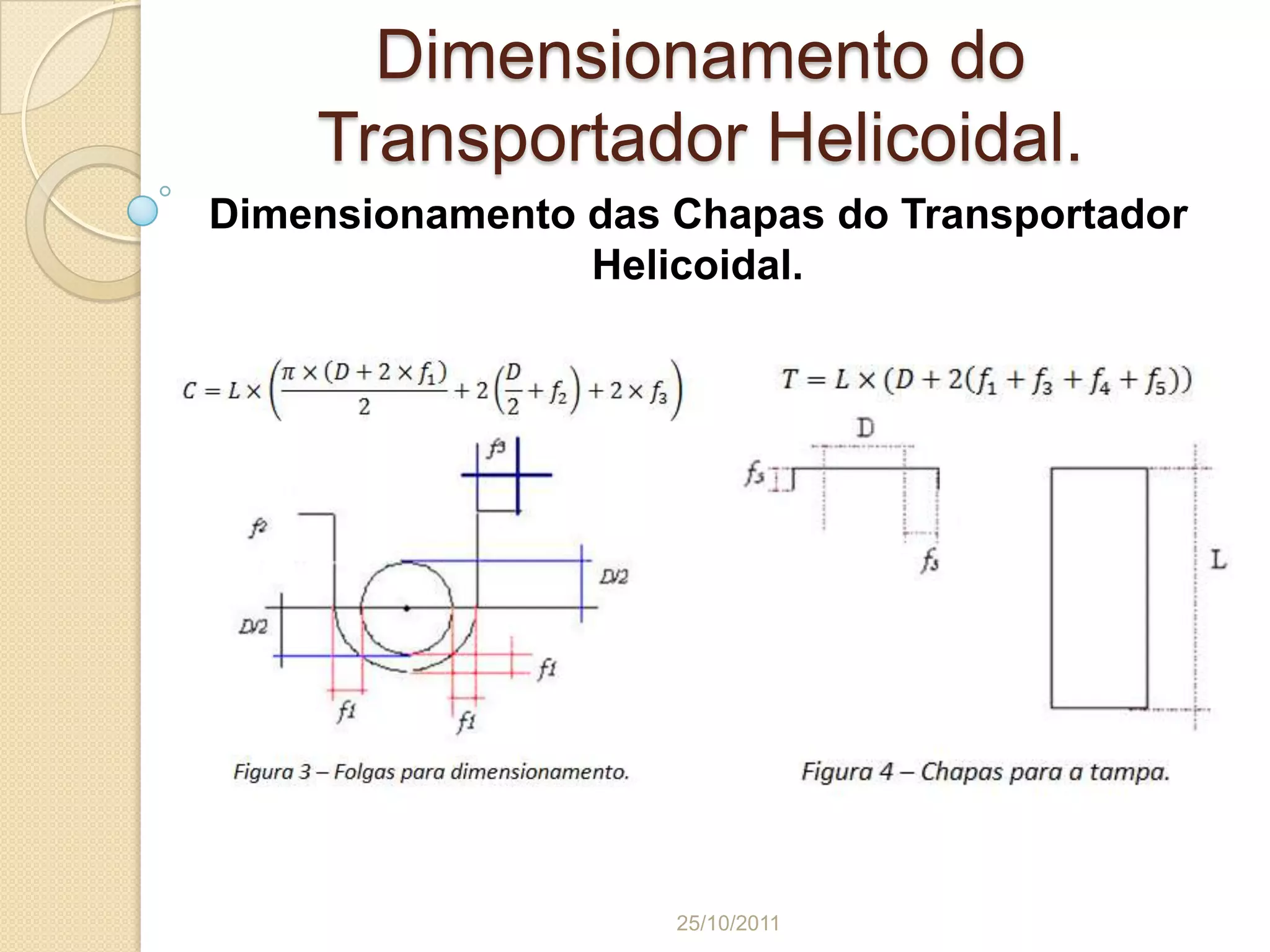

26. Dimensionamento do
Transportador Helicoidal.
Dimensionamento das Chapas do Transportador
Helicoidal.
25/10/2011

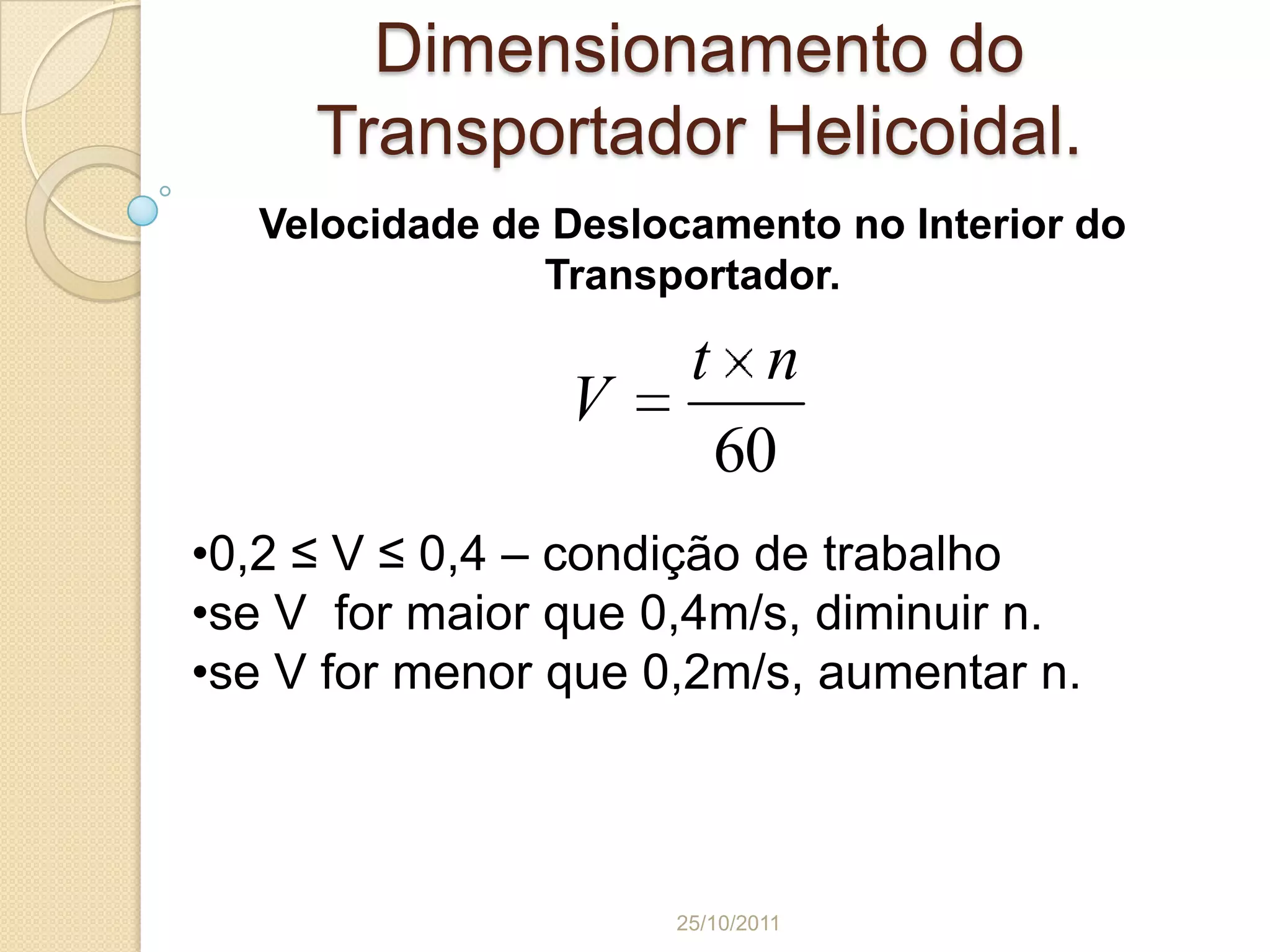

27. Dimensionamento do
Transportador Helicoidal.
Velocidade de Deslocamento no Interior do
Transportador.
t n
V
60
•0,2 ≤ V ≤ 0,4 – condição de trabalho
•se V for maior que 0,4m/s, diminuir n.
•se V for menor que 0,2m/s, aumentar n.
25/10/2011

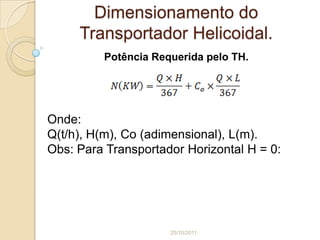

28. Dimensionamento do
Transportador Helicoidal.
Potência Requerida pelo TH.
Onde:
Q(t/h), H(m), Co (adimensional), L(m).
Obs: Para Transportador Horizontal H = 0:
25/10/2011

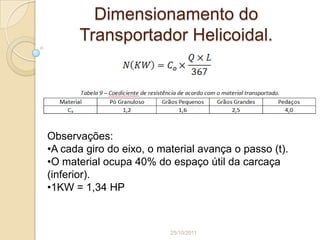

29. Dimensionamento do
Transportador Helicoidal.
Observações:
•A cada giro do eixo, o material avança o passo (t).
•O material ocupa 40% do espaço útil da carcaça
(inferior).
•1KW = 1,34 HP
25/10/2011

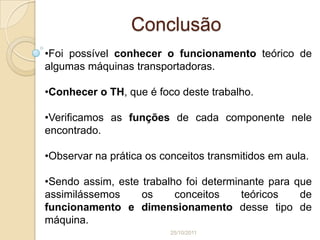

30. Conclusão
•Foi possível conhecer o funcionamento teórico de
algumas máquinas transportadoras.
•Conhecer o TH, que é foco deste trabalho.
•Verificamos as funções de cada componente nele
encontrado.
•Observar na prática os conceitos transmitidos em aula.
•Sendo assim, este trabalho foi determinante para que
assimilássemos os conceitos teóricos de
funcionamento e dimensionamento desse tipo de
máquina.
25/10/2011

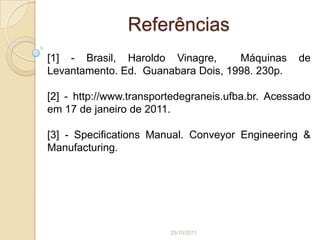

31. Referências
[1] - Brasil, Haroldo Vinagre, Máquinas de
Levantamento. Ed. Guanabara Dois, 1998. 230p.
[2] - http://www.transportedegraneis.ufba.br. Acessado
em 17 de janeiro de 2011.
[3] - Specifications Manual. Conveyor Engineering &
Manufacturing.
25/10/2011
