1. Tipografia & Grids para Sinalização
Design da Informação
3º Ano - Design PV
Ari Junior
Gustavo R. Vieira
Robert Alves
Thiago Brummer

2. Tipografia

3. Introdução
Existe uma crescente valorização de imagens e suas aplicações, mas a
palavra escrita continua muito importante para informar e comunicar. A
tipografia desempenha um papel muito importante na sinalização.
As regras para utilização de tipografia para sinalização podem sofrer
algumas alterações em relação às utilizadas para a área editorial, ela
precisa ser de rápida compreenssão e legibilidade
3/24

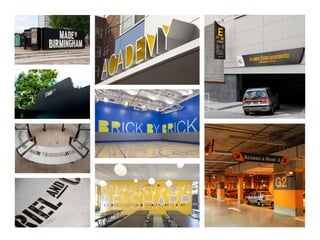

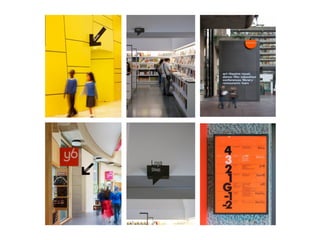

4. Aplicações

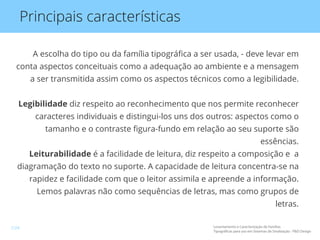

7. Principais características
A escolha do tipo ou da família tipográfica a ser usada, - deve levar em
conta aspectos conceituais como a adequação ao ambiente e a mensagem
a ser transmitida assim como os aspectos técnicos como a legibilidade.
Legibilidade diz respeito ao reconhecimento que nos permite reconhecer
caracteres individuais e distingui-los uns dos outros: aspectos como o
tamanho e o contraste figura-fundo em relação ao seu suporte são
essências.
Leiturabilidade é a facilidade de leitura, diz respeito a composição e a
diagramação do texto no suporte. A capacidade de leitura concentra-se na
rapidez e facilidade com que o leitor assimila e apreende a informação.
Lemos palavras não como sequências de letras, mas como grupos de
letras.
Levantamento e Caracterização de Famílias
Tipográficas para uso em Sistemas de Sinalização - P&D Design
7/24

8. Calori (2007): ter clareza, ou seja, possuir letras de fácil reconhecimento; ter uma
grande altura-x; ter peso médio, com larguras que não são nem muito grossas nem
muito finas; e ter largura de caractere médio ou normal, com formas que são nem
muito condensados nem muito expandidas.
“
”CALORI, Chris. 2007
8/24

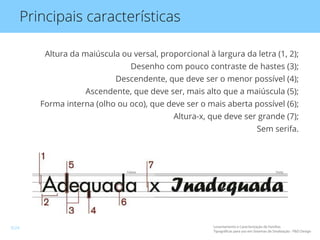

9. Principais características
Altura da maiúscula ou versal, proporcional à largura da letra (1, 2);
Desenho com pouco contraste de hastes (3);
Descendente, que deve ser o menor possível (4);
Ascendente, que deve ser, mais alto que a maiúscula (5);
Forma interna (olho ou oco), que deve ser o mais aberta possível (6);
Altura-x, que deve ser grande (7);
Sem serifa.
Levantamento e Caracterização de Famílias
Tipográficas para uso em Sistemas de Sinalização - P&D Design
9/24

10. Principais características
A dimensão das letras e
números deve ser
proporcional à distância de
leitura, obedecendo á
relação 1/200. Recomenta-se
que textos e números
obedeçam às seguintes
proporções
a) largura da letra = 2/3 da altura;
b) espessura do traço = 1/6 da altura;
c) distância entre letras = 1/5 da altura;
d) distância entre palavras = 2/3 da altura;
e) intervalo entre linhas = 1/5 da altura;
f) altura da letra minúscula = 2/3 da altura da
letra minúscula.
ABNT NBR 9050:2004
10/24

11. Escolha de fontes
Levantamento e Caracterização de Famílias
Tipográficas para uso em Sistemas de Sinalização - P&D Design
11/24

12. Teste de Frutiger
Levantamento e Caracterização de Famílias
Tipográficas para uso em Sistemas de Sinalização - P&D Design
12/24

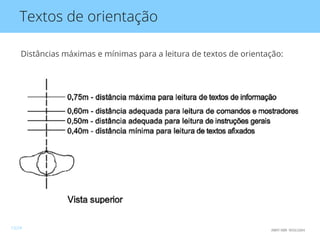

13. Textos de orientação
Distâncias máximas e mínimas para a leitura de textos de orientação:
ABNT NBR 9050:2004
13/24

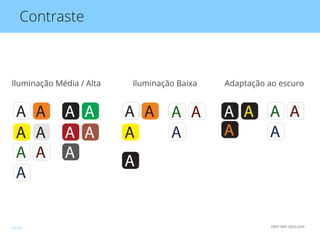

14. Contraste
ABNT NBR 9050:2004
Iluminação Média / Alta
A
A
A
A
A
A
A
A
A
A
A
A
Iluminação Baixa
A A
A
A
A
A
A
Adaptação ao escuro
AA
A
A
A
A
14/24

15. Grids

16. Design, para alguns é: pensar livremente a partir da intuição artística, criar coisas
novas, esboçar projetos iniciais, mas, na hora de executá-los, percebe-se que é preciso
que sua idéia passe integralmente para milhares de pessoas, por isso é preciso ter
uma linguagem técnica, inteligível por todos, sem contudo descaracterizar sua
criação e esta técnica tem uma gramática: é o chamado grid, isto é, projetar qualquer
trabalho gráfico dentro de uma estrutura. A técnica do grid não é fechada e rígida
como possa parecer, ela enriquece as possibilidades de um projeto.
“
”WOLLNER, Alexandre. 1999
16/24

17. Exemplos

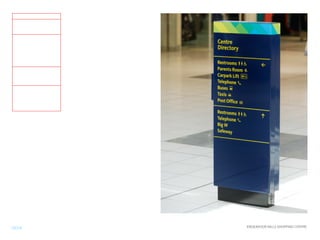

18. ENDEAVOUR HILLS SHOPPING CENTRE18/24

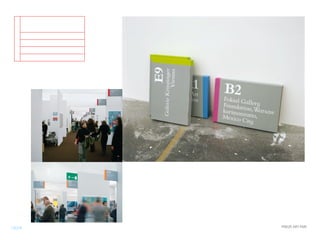

19. FRIEZE ART FAIR19/24

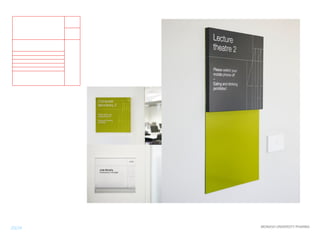

20. MONASH UNIVERSITY PHARMA20/24

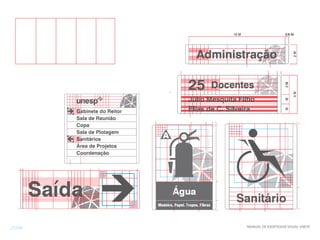

21. MANUAL DE IDENTIDADE VISUAL UNESP21/24

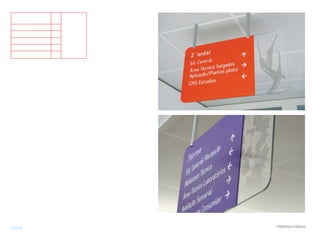

22. FIRMENICH BRASIL22/24

23. SAMARA, Timothy. GRID23/24
