O Programa de Educação Tutorial é um programa do DEPEM - Departamento de
Modernização do Ensino Superior do MEC. Sob orientação de um professor tutor, os grupos
dedicam-se a projetos de ensino, pesquisa e extensão, num ambiente que favorece o
envolvimento e a troca de ideias e experiências entre alunos e professores.
O PET do Curso de Engenharia Civil da UFSC foi implantado em novembro de 1991, e
é atualmente composto por doze alunos de graduação sob a tutoria do professor Cláudio
Cesar Zimmermann. Desde sua criação, tem uma ampla linha de atuação, estudando e
pesquisando assuntos de diversas áreas da Engenharia Civil. O grupo procura sempre
aperfeiçoar suas atividades e a formação acadêmica de seus integrantes, definindo, assim,
algumas diretrizes a serem seguidas, como: atenção para as atividades coletivas, ações
diretas para melhoria da qualidade do curso e capacitação básica dos bolsistas em
expressão oral e escrita.
Os bolsistas do Programa adquirem uma formação acadêmica diferenciada, pois em
contato com atividades extracurriculares, desenvolvem capacidades críticas, atuantes,
inovadoras, e empreendedoras, que complementam a perspectiva convencional da
educação escolar, a qual é centrada principalmente na memorização dos fatos e
informações teóricas.
É no intuito de colaborar com o aperfeiçoamento dos estudantes do Curso de
Engenharia Civil, tanto para o meio acadêmico quanto para o meio profissional, que o PET-
ECV oferece este Curso Básico de Revit Architecture. A partir deste Curso, o aluno será
capaz de desenvolver projetos dos mais variados tipos, por meio da aprendizagem dos
comandos básicos do software.
As aulas prático-expositivas são auxiliadas pelo presente material didático, de grande
valia para a fixação dos preceitos básicos de BIM e do Revit. Qualquer dúvida que o aluno
tenha com relação aos comandos ou conteúdo teórico deverá remetê-la aos docentes do
curso ou a qualquer bolsista do programa, que certamente irá auxiliar na resolução dos
problemas.

Engenharia Civil
2

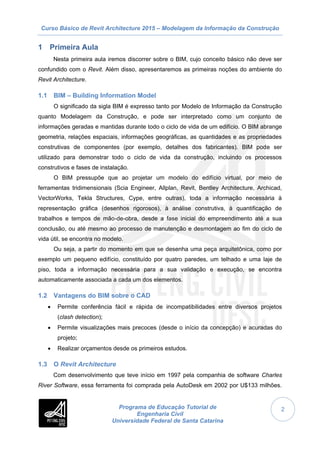

1 Primeira Aula
Nesta primeira aula iremos discorrer sobre o BIM, cujo conceito básico não deve ser
confundido com o Revit. Além disso, apresentaremos as primeiras noções do ambiente do
Revit Architecture.
1.1 BIM – Building Information Model
O significado da sigla BIM é expresso tanto por Modelo de Informação da Construção
quanto Modelagem da Construção, e pode ser interpretado como um conjunto de
informações geradas e mantidas durante todo o ciclo de vida de um edifício. O BIM abrange
geometria, relações espaciais, informações geográficas, as quantidades e as propriedades
construtivas de componentes (por exemplo, detalhes dos fabricantes). BIM pode ser
utilizado para demonstrar todo o ciclo de vida da construção, incluindo os processos
construtivos e fases de instalação.
O BIM pressupõe que ao projetar um modelo do edifício virtual, por meio de
ferramentas tridimensionais (Scia Engineer, Allplan, Revit, Bentley Architecture, Archicad,
VectorWorks, Tekla Structures, Cype, entre outras), toda a informação necessária à
representação gráfica (desenhos rigorosos), à análise construtiva, à quantificação de
trabalhos e tempos de mão-de-obra, desde a fase inicial do empreendimento até a sua
conclusão, ou até mesmo ao processo de manutenção e desmontagem ao fim do ciclo de
vida útil, se encontra no modelo.
Ou seja, a partir do momento em que se desenha uma peça arquitetônica, como por
exemplo um pequeno edifício, constituído por quatro paredes, um telhado e uma laje de
piso, toda a informação necessária para a sua validação e execução, se encontra
automaticamente associada a cada um dos elementos.
1.2 Vantagens do BIM sobre o CAD
 Permite conferência fácil e rápida de incompatibilidades entre diversos projetos
(clash detection);
 Permite visualizações mais precoces (desde o início da concepção) e acuradas do
projeto;
 Realizar orçamentos desde os primeiros estudos.
1.3 O Revit Architecture
Com desenvolvimento que teve início em 1997 pela companhia de software Charles
River Software, essa ferramenta foi comprada pela AutoDesk em 2002 por U$133 milhões.

Engenharia Civil
3
E desde então teve diversas atualizações e é uma das ferramentas mais populares que
trabalham dentro da filosofia BIM, tanto que por vezes autores equivocadamente trazem
Revit como um sinônimo de BIM. O Revit pode ser utilizado para as etapas de
desenvolvimento dos projetos arquitetônicos, de engenharia, e também para gerar
orçamentos de edificações. Para as etapas de planejamento e acompanhamento das
construções, manutenção e outras etapas deve-se utilizar softwares específicos.
1.4 O Ambiente do Revit Architecture

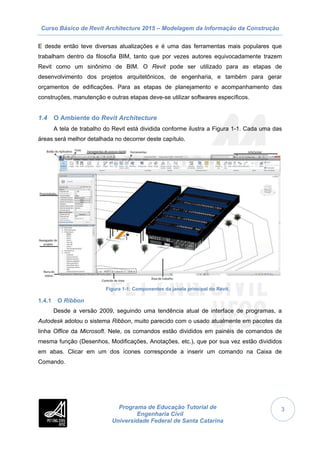

A tela de trabalho do Revit está dividida conforme ilustra a Figura 1-1. Cada uma das
áreas será melhor detalhada no decorrer deste capítulo.
Figura 1-1: Componentes da janela principal do Revit.
1.4.1 O Ribbon
Desde a versão 2009, seguindo uma tendência atual de interface de programas, a
Autodesk adotou o sistema Ribbon, muito parecido com o usado atualmente em pacotes da
linha Office da Microsoft. Nele, os comandos estão divididos em painéis de comandos de
mesma função (Desenhos, Modificações, Anotações, etc.), que por sua vez estão divididos
em abas. Clicar em um dos ícones corresponde a inserir um comando na Caixa de
Comando.

Engenharia Civil
4

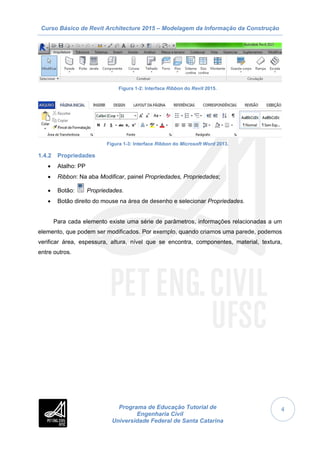

Figura 1-2: Interface Ribbon do Revit 2015.
Figura 1-3: Interface Ribbon do Microsoft Word 2013.
1.4.2 Propriedades
 Atalho: PP
 Ribbon: Na aba Modificar, painel Propriedades, Propriedades;
 Botão: Propriedades.
 Botão direito do mouse na área de desenho e selecionar Propriedades.
Para cada elemento existe uma série de parâmetros, informações relacionadas a um
elemento, que podem ser modificados. Por exemplo, quando criamos uma parede, podemos
verificar área, espessura, altura, nível que se encontra, componentes, material, textura,
entre outros.

Engenharia Civil
5

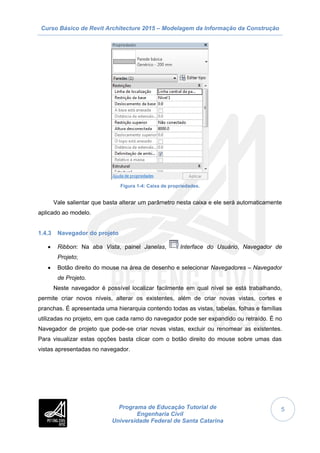

Figura 1-4: Caixa de propriedades.
Vale salientar que basta alterar um parâmetro nesta caixa e ele será automaticamente
aplicado ao modelo.
1.4.3 Navegador do projeto
 Ribbon: Na aba Vista, painel Janelas, Interface do Usuário, Navegador de
Projeto;
 Botão direito do mouse na área de desenho e selecionar Navegadores – Navegador
de Projeto.
Neste navegador é possível localizar facilmente em qual nível se está trabalhando,
permite criar novos níveis, alterar os existentes, além de criar novas vistas, cortes e
pranchas. É apresentada uma hierarquia contendo todas as vistas, tabelas, folhas e famílias
utilizadas no projeto, em que cada ramo do navegador pode ser expandido ou retraído. É no
Navegador de projeto que pode-se criar novas vistas, excluir ou renomear as existentes.
Para visualizar estas opções basta clicar com o botão direito do mouse sobre umas das
vistas apresentadas no navegador.

Engenharia Civil
6

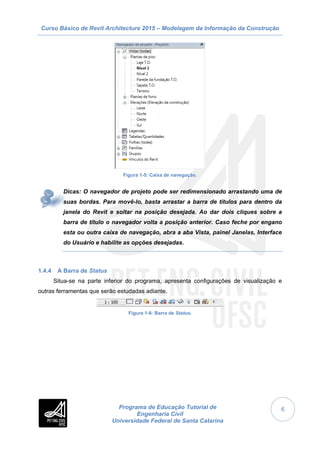

Figura 1-5: Caixa de navegação.
Dicas: O navegador de projeto pode ser redimensionado arrastando uma de
suas bordas. Para movê-lo, basta arrastar a barra de títulos para dentro da
janela do Revit e soltar na posição desejada. Ao dar dois cliques sobre a
barra de título o navegador volta a posição anterior. Caso feche por engano
esta ou outra caixa de navegação, abra a aba Vista, painel Janelas, Interface
do Usuário e habilite as opções desejadas.
1.4.4 A Barra de Status
Situa-se na parte inferior do programa, apresenta configurações de visualização e
outras ferramentas que serão estudadas adiante.
Figura 1-6: Barra de Status.

Engenharia Civil
7
1.4.5 Área de Desenho

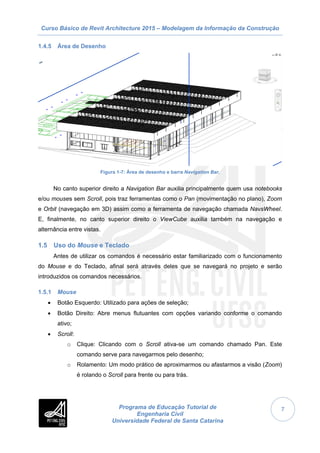

Figura 1-7: Área de desenho e barra Navigation Bar.
No canto superior direito a Navigation Bar auxilia principalmente quem usa notebooks
e/ou mouses sem Scroll, pois traz ferramentas como o Pan (movimentação no plano), Zoom
e Orbit (navegação em 3D) assim como a ferramenta de navegação chamada NavsWheel.
E, finalmente, no canto superior direito o ViewCube auxilia também na navegação e
alternância entre vistas.
1.5 Uso do Mouse e Teclado
Antes de utilizar os comandos é necessário estar familiarizado com o funcionamento
do Mouse e do Teclado, afinal será através deles que se navegará no projeto e serão
introduzidos os comandos necessários.
1.5.1 Mouse
 Botão Esquerdo: Utilizado para ações de seleção;
 Botão Direito: Abre menus flutuantes com opções variando conforme o comando
ativo;
 Scroll:
o Clique: Clicando com o Scroll ativa-se um comando chamado Pan. Este
comando serve para navegarmos pelo desenho;
o Rolamento: Um modo prático de aproximarmos ou afastarmos a visão (Zoom)
é rolando o Scroll para frente ou para trás.

Engenharia Civil
8
1.5.2 Teclado
 Enter: Utilizado para confirmar ações;
 Espaço: Mesma função do Enter;
 Esc: Utilizado para ações de cancelar e terminar comandos.
 Para entrar no último comando sem clicar novamente basta clicar Enter.
1.6 Configurações básicas
Antes de começar um projeto, deve-se verificar algumas configurações para facilitar o
trabalho.

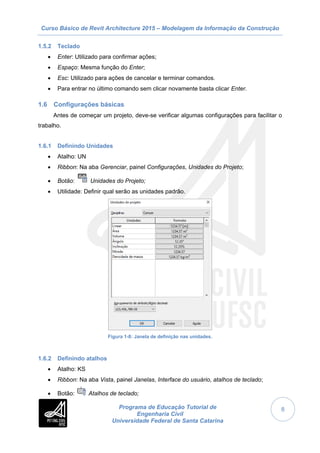

1.6.1 Definindo Unidades
 Atalho: UN
 Ribbon: Na aba Gerenciar, painel Configurações, Unidades do Projeto;
 Botão: Unidades do Projeto;
 Utilidade: Definir qual serão as unidades padrão.
Figura 1-8: Janela de definição nas unidades.
1.6.2 Definindo atalhos
 Atalho: KS
 Ribbon: Na aba Vista, painel Janelas, Interface do usuário, atalhos de teclado;
 Botão: Atalhos de teclado;

Engenharia Civil
9
Diferente de softwares de CAD, nos quais a maioria dos comandos possuem atalhos
definidos, no Revit existem poucos atalhos pré-estabelecidos, no entanto este permite criar
novos conforme desejado e também alterar os atalhos pré-definidos.
Figura 1-9: Definição de atalhos no programa.
Dica: É comum utilizar o atalho “3D” para alternar entre a visualização em
planta e a visualização no espaço.
No Revit não é necessário pressionar a tecla Enter para chamar um comando
por meio de seu atalho, como ocorre no AutoCAD. Após digitar o atalho
desejado o comando abre automaticamente.
1.6.3 Indicações de Elevação
 Ribbon: Na aba Gerenciar, painel Configurações, botão Configurações Adicionais,
Indicadores de Elevação;
 Botão: Indicadores de Elevação;

Engenharia Civil
10
Esse comando serve para configurar as elevações e o modo com que os nomes
aparecem no modelo.
1.6.4 Níveis
 Atalho: LL
 Ribbon: Na aba Arquitetura, painel Dados; Nível;
 Botão: Nível;
 Utilidade: Permite criar novos níveis. A ferramenta de nível é importante para definir
a altura vertical ou os andares de uma construção, os quais serão referências para
realização do projeto. Para criar níveis é necessário estar em uma vista de corte ou
de elevação. Nele podem ser hospedados vários elementos como: paredes, pisos,
forros e telhados.

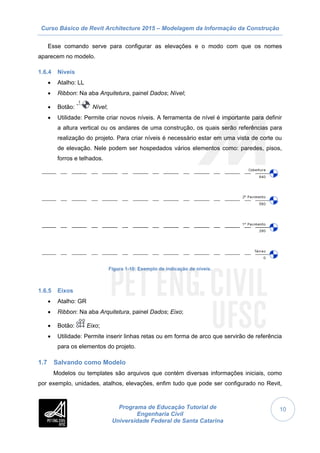

Figura 1-10: Exemplo de indicação de níveis.
1.6.5 Eixos
 Atalho: GR
 Ribbon: Na aba Arquitetura, painel Dados; Eixo;
 Botão: Eixo;
 Utilidade: Permite inserir linhas retas ou em forma de arco que servirão de referência
para os elementos do projeto.

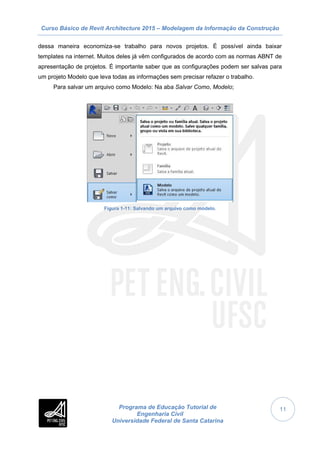

1.7 Salvando como Modelo
Modelos ou templates são arquivos que contém diversas informações iniciais, como
por exemplo, unidades, atalhos, elevações, enfim tudo que pode ser configurado no Revit,

Engenharia Civil
11
dessa maneira economiza-se trabalho para novos projetos. É possível ainda baixar
templates na internet. Muitos deles já vêm configurados de acordo com as normas ABNT de
apresentação de projetos. É importante saber que as configurações podem ser salvas para
um projeto Modelo que leva todas as informações sem precisar refazer o trabalho.
Para salvar um arquivo como Modelo: Na aba Salvar Como, Modelo;
Figura 1-11: Salvando um arquivo como modelo.

Engenharia Civil
12

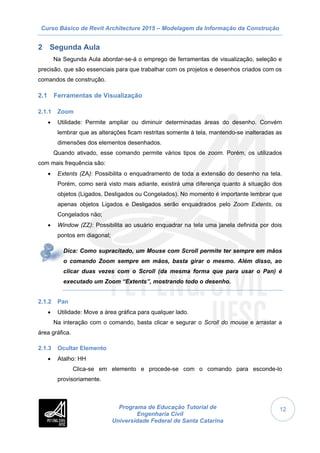

2 Segunda Aula
Na Segunda Aula abordar-se-á o emprego de ferramentas de visualização, seleção e
precisão, que são essenciais para que trabalhar com os projetos e desenhos criados com os
comandos de construção.
2.1 Ferramentas de Visualização
2.1.1 Zoom
 Utilidade: Permite ampliar ou diminuir determinadas áreas do desenho. Convém
lembrar que as alterações ficam restritas somente à tela, mantendo-se inalteradas as
dimensões dos elementos desenhados.
Quando ativado, esse comando permite vários tipos de zoom. Porém, os utilizados
com mais frequência são:
 Extents (ZA): Possibilita o enquadramento de toda a extensão do desenho na tela.
Porém, como será visto mais adiante, existirá uma diferença quanto à situação dos
objetos (Ligados, Desligados ou Congelados). No momento é importante lembrar que
apenas objetos Ligados e Desligados serão enquadrados pelo Zoom Extents, os
Congelados não;
 Window (ZZ): Possibilita ao usuário enquadrar na tela uma janela definida por dois
pontos em diagonal;
Dica: Como supracitado, um Mouse com Scroll permite ter sempre em mãos
o comando Zoom sempre em mãos, basta girar o mesmo. Além disso, ao
clicar duas vezes com o Scroll (da mesma forma que para usar o Pan) é
executado um Zoom “Extents”, mostrando todo o desenho.
2.1.2 Pan
 Utilidade: Move a área gráfica para qualquer lado.
Na interação com o comando, basta clicar e segurar o Scroll do mouse e arrastar a
área gráfica.
2.1.3 Ocultar Elemento
 Atalho: HH
Clica-se em elemento e procede-se com o comando para esconde-lo
provisoriamente.

Engenharia Civil
13
Para desocultar o elemento basta pressionar as teclas “EU” com a opção Revelar
Elementos Ocultos localizada na barra de status ligada.
2.1.4 Ocultar Categoria
 Atalho: HC
Clica-se em elemento e procede com o comando para esconder toda categoria.
Para desocultar a categoria basta pressionar “VU” com a opção Revelar
Elementos Ocultos localizada na barra de status ligada.
2.1.5 Linhas Finas
 Atalho: TL
Deixa as linhas do desenho mais finas, facilitando a visualização.
Figura 2-1: Localização do comando.
Na interação com o comando, basta clicar e segurar o botão de seleção do mouse e
arrastar a área gráfica.
2.1.6 Ferramenta Navigation Wheel
 Botão: ;
 Utilidade: Funções de Zoom, Pan e outras.
A Navigation Wheel, ou Volante de Navegação, é uma ferramenta voltada
principalmente para quem utiliza os não tão práticos Touch Pads de notebooks. Reúne os
principais comandos de navegação em uma interface que pode ser acessada facilmente
pelo ponteiro do mouse. Ela pode ser facilmente acessada pela Navigation Bar.
Em sua versão completa, ela reúne os comandos Zoom, Pan, Orbit, Rewind, Center,
Walk, Look e Up/Down. A maioria desses comandos só se torna útil quando estamos
trabalhando em um ambiente em 3D. Porém, existe uma versão simplificada da Navigation
Wheel especificamente para trabalhos em 2D. Para acessá-la, na Navigation Bar, clica-se
na flecha abaixo do botão da Navigation Wheel e seleciona-se 2D Wheel. Essa versão da
Navigation Wheel reúne basicamente os comandos Zoom e Pan, além do Rewind, que nada
mais é que um histórico das últimas “cenas” que você criou com o Zoom e o Pan.

Engenharia Civil
14

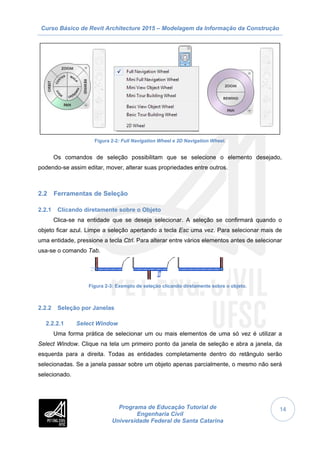

Figura 2-2: Full Navigation Wheel e 2D Navigation Wheel.
Os comandos de seleção possibilitam que se selecione o elemento desejado,
podendo-se assim editar, mover, alterar suas propriedades entre outros.
2.2 Ferramentas de Seleção
2.2.1 Clicando diretamente sobre o Objeto
Clica-se na entidade que se deseja selecionar. A seleção se confirmará quando o
objeto ficar azul. Limpe a seleção apertando a tecla Esc uma vez. Para selecionar mais de
uma entidade, pressione a tecla Ctrl. Para alterar entre vários elementos antes de selecionar
usa-se o comando Tab.
Figura 2-3: Exemplo de seleção clicando diretamente sobre o objeto.
2.2.2 Seleção por Janelas
2.2.2.1 Select Window
Uma forma prática de selecionar um ou mais elementos de uma só vez é utilizar a
Select Window. Clique na tela um primeiro ponto da janela de seleção e abra a janela, da
esquerda para a direita. Todas as entidades completamente dentro do retângulo serão
selecionadas. Se a janela passar sobre um objeto apenas parcialmente, o mesmo não será
selecionado.

Engenharia Civil
15
2.2.2.2 Select Crossing
Parecida com a Select Window, porém seleciona também os elementos que são
“cortados” pela sua borda Clique na tela um primeiro ponto da janela de seleção e abra a
janela, da direita para a esquerda. Todas as entidades dentro do retângulo verde,
completamente ou parcialmente serão selecionadas.
Figura 2-4: Exemplos de Seleção por Select Window e Select Crossing.
2.2.3 Ferramenta Filtro
 Ribbon: Na aba Vista, painel Gráficos; Filtros;
 Botão: Filtros;
 Utilidade: Permite selecionar os elementos de maneira que possa escolher apenas o
desejado.

Engenharia Civil
16

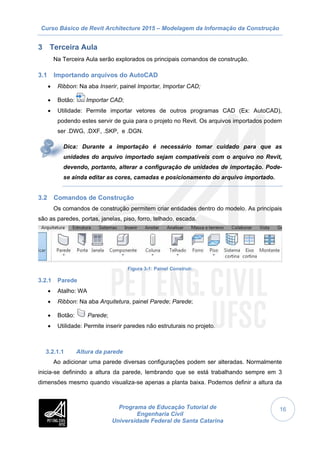

3 Terceira Aula
Na Terceira Aula serão explorados os principais comandos de construção.
3.1 Importando arquivos do AutoCAD
 Ribbon: Na aba Inserir, painel Importar, Importar CAD;
 Botão: Importar CAD;
 Utilidade: Permite importar vetores de outros programas CAD (Ex: AutoCAD),
podendo estes servir de guia para o projeto no Revit. Os arquivos importados podem
ser .DWG, .DXF, .SKP, e .DGN.
Dica: Durante a importação é necessário tomar cuidado para que as
unidades do arquivo importado sejam compatíveis com o arquivo no Revit,
devendo, portanto, alterar a configuração de unidades de importação. Pode-
se ainda editar as cores, camadas e posicionamento do arquivo importado.
3.2 Comandos de Construção
Os comandos de construção permitem criar entidades dentro do modelo. As principais
são as paredes, portas, janelas, piso, forro, telhado, escada.
Figura 3-1: Painel Construir.
3.2.1 Parede
 Atalho: WA
 Ribbon: Na aba Arquitetura, painel Parede; Parede;
 Botão: Parede;
 Utilidade: Permite inserir paredes não estruturais no projeto.
3.2.1.1 Altura da parede
Ao adicionar uma parede diversas configurações podem ser alteradas. Normalmente
inicia-se definindo a altura da parede, lembrando que se está trabalhando sempre em 3
dimensões mesmo quando visualiza-se apenas a planta baixa. Podemos definir a altura da

Engenharia Civil
17

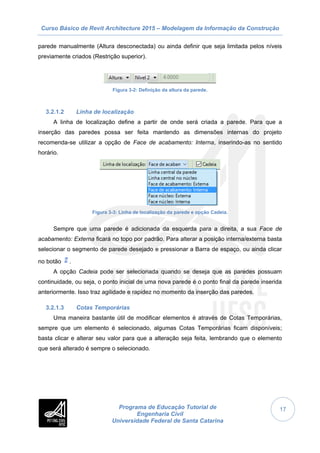

parede manualmente (Altura desconectada) ou ainda definir que seja limitada pelos níveis
previamente criados (Restrição superior).
Figura 3-2: Definição da altura da parede.
3.2.1.2 Linha de localização
A linha de localização define a partir de onde será criada a parede. Para que a
inserção das paredes possa ser feita mantendo as dimensões internas do projeto
recomenda-se utilizar a opção de Face de acabamento: Interna, inserindo-as no sentido
horário.
Figura 3-3: Linha de localização da parede e opção Cadeia.
Sempre que uma parede é adicionada da esquerda para a direita, a sua Face de
acabamento: Externa ficará no topo por padrão. Para alterar a posição interna/externa basta
selecionar o segmento de parede desejado e pressionar a Barra de espaço, ou ainda clicar
no botão .
A opção Cadeia pode ser selecionada quando se deseja que as paredes possuam
continuidade, ou seja, o ponto inicial de uma nova parede é o ponto final da parede inserida
anteriormente. Isso traz agilidade e rapidez no momento da inserção das paredes.
3.2.1.3 Cotas Temporárias
Uma maneira bastante útil de modificar elementos é através de Cotas Temporárias,
sempre que um elemento é selecionado, algumas Cotas Temporárias ficam disponíveis;
basta clicar e alterar seu valor para que a alteração seja feita, lembrando que o elemento
que será alterado é sempre o selecionado.

Engenharia Civil
18

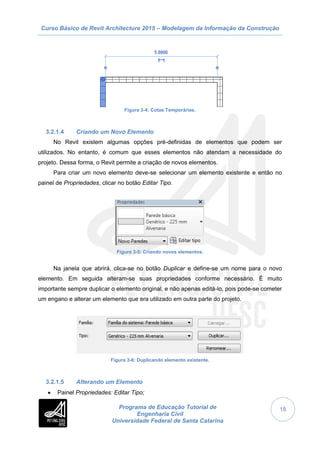

Figura 3-4: Cotas Temporárias.
3.2.1.4 Criando um Novo Elemento
No Revit existem algumas opções pré-definidas de elementos que podem ser
utilizados. No entanto, é comum que esses elementos não atendam a necessidade do
projeto. Dessa forma, o Revit permite a criação de novos elementos.
Para criar um novo elemento deve-se selecionar um elemento existente e então no
painel de Propriedades, clicar no botão Editar Tipo.
Figura 3-5: Criando novos elementos.
Na janela que abrirá, clica-se no botão Duplicar e define-se um nome para o novo
elemento. Em seguida alteram-se suas propriedades conforme necessário. É muito
importante sempre duplicar o elemento original, e não apenas editá-lo, pois pode-se cometer
um engano e alterar um elemento que era utilizado em outra parte do projeto.
Figura 3-6: Duplicando elemento existente.
3.2.1.5 Alterando um Elemento
 Painel Propriedades: Editar Tipo;

Engenharia Civil
19
 Botão: Editar tipo.
Cada elemento possui uma série de parâmetros que podem ser alterados. Por
exemplo, nas paredes pode ser alterada a estrutura de camadas, material de pintura e
acabamentos, largura das camadas, entre outros.

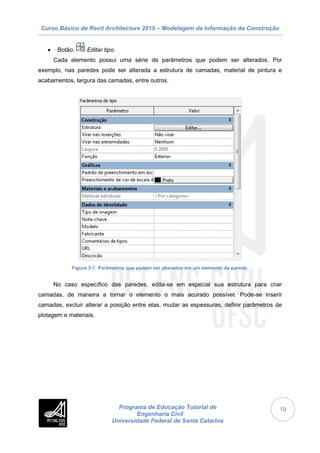

Figura 3-7: Parâmetros que podem ser alterados em um elemento de parede.
No caso específico das paredes, edita-se em especial sua estrutura para criar
camadas, de maneira a tornar o elemento o mais acurado possível. Pode-se inserir
camadas, excluir alterar a posição entre elas, mudar as espessuras, definir parâmetros de
plotagem e materiais.

Engenharia Civil
20

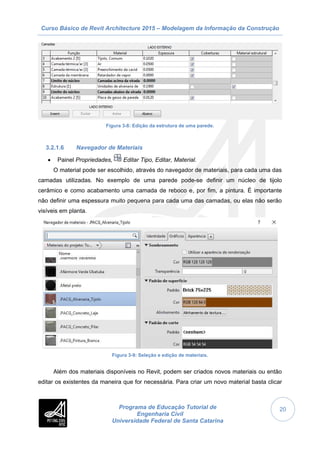

Figura 3-8: Edição da estrutura de uma parede.
3.2.1.6 Navegador de Materiais
 Painel Propriedades, Editar Tipo, Editar, Material.
O material pode ser escolhido, através do navegador de materiais, para cada uma das
camadas utilizadas. No exemplo de uma parede pode-se definir um núcleo de tijolo
cerâmico e como acabamento uma camada de reboco e, por fim, a pintura. É importante
não definir uma espessura muito pequena para cada uma das camadas, ou elas não serão
visíveis em planta.
Figura 3-9: Seleção e edição de materiais.
Além dos materiais disponíveis no Revit, podem ser criados novos materiais ou então
editar os existentes da maneira que for necessária. Para criar um novo material basta clicar

Engenharia Civil
21
no botão localizado na parte inferior do navegador de materiais e selecionar Criar novo
material ou Duplicar material selecionado.
3.2.1.7 Editar Perfil de uma Parede
Após inserir paredes no projeto é possível modificar o seu layout, inserindo aberturas,
orifícios e modificando a forma da parede. Por padrão, ao adicionar uma parede no Revit ela
terá um perfil retangular. Para editar o perfil de uma parede é necessário estar em uma vista
de corte ou elevação. Após selecionar a parede desejada segue-se o procedimento a seguir:
 Ribbon: Na aba Modificar, painel Modo;
 Botão: Editar perfil;

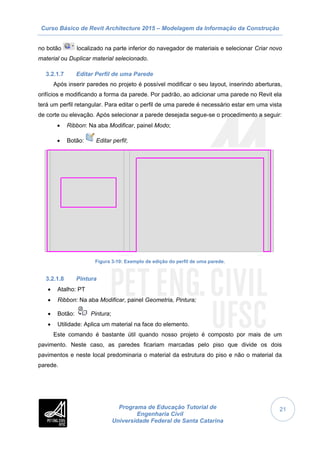

Figura 3-10: Exemplo de edição do perfil de uma parede.
3.2.1.8 Pintura
 Atalho: PT
 Ribbon: Na aba Modificar, painel Geometria, Pintura;
 Botão: Pintura;
 Utilidade: Aplica um material na face do elemento.
Este comando é bastante útil quando nosso projeto é composto por mais de um
pavimento. Neste caso, as paredes ficariam marcadas pelo piso que divide os dois
pavimentos e neste local predominaria o material da estrutura do piso e não o material da
parede.

Engenharia Civil
22
Figura 3-11: Exemplo de uso da ferramenta Pintura.

Engenharia Civil
23
4 Quarta Aula
Em nossa Quarta Aula, continuaremos a explorar as Ferramentas de construção.
4.1 Elementos Arquitetônicos
A seguir serão apresentados os principais elementos arquitetônicos que podem ser
utilizados em um projeto. Assim como para as paredes, todos esses elementos podem ser
alterados a fim de melhor atender a necessidade do projetista.
4.1.1 Porta
 Atalho: DR
 Ribbon: Na aba Arquitetura, painel Construir, Porta;
 Botão: Porta;
 Utilidade: Adiciona portas no projeto.
As portas são elementos arquitetônicos que podem ser hospedados em qualquer tipo
de parede. Podem ser adicionadas nas vistas planas, cortes, elevação ou 3D. Após escolher
o tipo de porta desejada basta clicar na posição específica na parede. A porta adicionada irá
cortar automaticamente a parede hospedeira e aparecerá em todas as vistas do projeto.
Após adicionar uma porta, podemos alterar seu posicionamento através das cotas
temporárias (habilitadas ao clicar no elemento) ou ainda inverter sua posição em relação
aos eixos longitudinal e transversal da parede, clicando sobre os botões e .

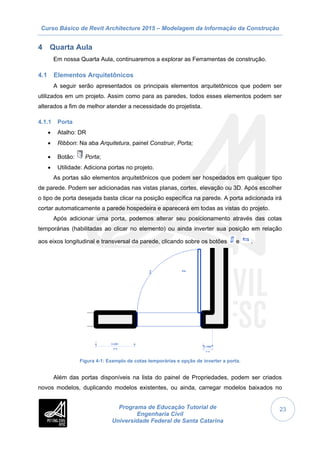

Figura 4-1: Exemplo de cotas temporárias e opção de inverter a porta.
Além das portas disponíveis na lista do painel de Propriedades, podem ser criados
novos modelos, duplicando modelos existentes, ou ainda, carregar modelos baixados no

Engenharia Civil
24
computador. Em todos esses casos podem ser alterados as dimensões e materiais das
folhas, forras, maçanetas, entre outros.
4.1.2 Janela
 Atalho: WN
 Ribbon: Na aba Arquitetura, painel Construir, Janela;
 Botão: Janela;
 Utilidade: Adicionar janelas no projeto.
A inserção de janelas é muito semelhante à de portas e também corta
automaticamente a abertura. Entre os principais parâmetros que podem ser editados ao
inserir uma janela estão o tipo da janela, os materiais das esquadrias e vedação, dimensões
da janela e altura do peitoril.
4.1.3 Piso
 Ribbon: Na aba Arquitetura, painel Construir, Piso;
 Botão: Piso;
 Utilidade: Insere pisos no projeto.
Após selecionar a ferramenta (preferencialmente em uma das plantas de piso do
navegador de projeto), devem-se definir os limites do piso que será criado. Os limites do
piso podem ser definidos de várias maneiras, ao selecionar as paredes limites ou
desenhando um croqui com o auxílio de linhas, polígonos, elipses e arcos.

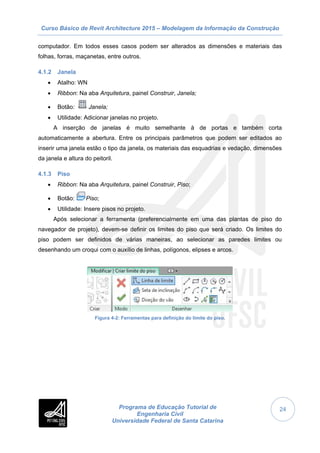

Figura 4-2: Ferramentas para definição do limite do piso.

Engenharia Civil
25

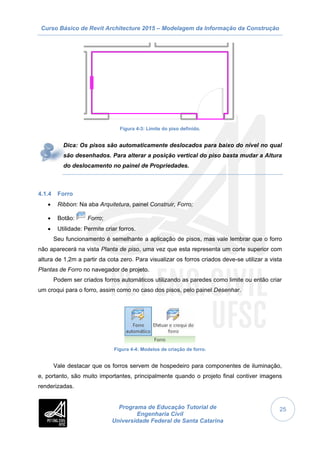

Figura 4-3: Limite do piso definido.
Dica: Os pisos são automaticamente deslocados para baixo do nível no qual
são desenhados. Para alterar a posição vertical do piso basta mudar a Altura
do deslocamento no painel de Propriedades.
4.1.4 Forro
 Ribbon: Na aba Arquitetura, painel Construir, Forro;
 Botão: Forro;
 Utilidade: Permite criar forros.
Seu funcionamento é semelhante a aplicação de pisos, mas vale lembrar que o forro
não aparecerá na vista Planta de piso, uma vez que esta representa um corte superior com
altura de 1,2m a partir da cota zero. Para visualizar os forros criados deve-se utilizar a vista
Plantas de Forro no navegador de projeto.
Podem ser criados forros automáticos utilizando as paredes como limite ou então criar
um croqui para o forro, assim como no caso dos pisos, pelo painel Desenhar.
Figura 4-4: Modelos de criação de forro.
Vale destacar que os forros servem de hospedeiro para componentes de iluminação,
e, portanto, são muito importantes, principalmente quando o projeto final contiver imagens
renderizadas.

Engenharia Civil
26

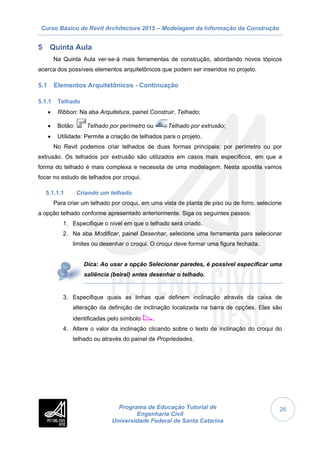

5 Quinta Aula
Na Quinta Aula ver-se-á mais ferramentas de construção, abordando novos tópicos
acerca dos possíveis elementos arquitetônicos que podem ser inseridos no projeto.
5.1 Elementos Arquitetônicos - Continuação
5.1.1 Telhado
 Ribbon: Na aba Arquitetura, painel Construir, Telhado;
 Botão: Telhado por perímetro ou Telhado por extrusão;
 Utilidade: Permite a criação de telhados para o projeto.
No Revit podemos criar telhados de duas formas principais: por perímetro ou por
extrusão. Os telhados por extrusão são utilizados em casos mais específicos, em que a
forma do telhado é mais complexa e necessita de uma modelagem. Nesta apostila vamos
focar no estudo de telhados por croqui.
5.1.1.1 Criando um telhado
Para criar um telhado por croqui, em uma vista de planta de piso ou de forro, selecione
a opção telhado conforme apresentado anteriormente. Siga os seguintes passos:
1. Especifique o nível em que o telhado será criado.
2. Na aba Modificar, painel Desenhar, selecione uma ferramenta para selecionar
limites ou desenhar o croqui. O croqui deve formar uma figura fechada.
Dica: Ao usar a opção Selecionar paredes, é possível especificar uma
saliência (beiral) antes desenhar o telhado.
3. Especifique quais as linhas que definem inclinação através da caixa de
alteração da definição de inclinação localizada na barra de opções. Elas são
identificadas pelo símbolo .
4. Altere o valor da inclinação clicando sobre o texto de inclinação do croqui do
telhado ou através do painel de Propriedades.

Engenharia Civil
27

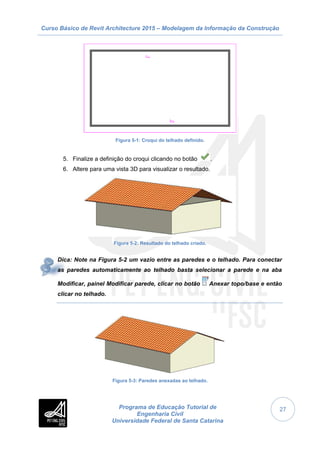

Figura 5-1: Croqui do telhado definido.
5. Finalize a definição do croqui clicando no botão .
6. Altere para uma vista 3D para visualizar o resultado.
Figura 5-2: Resultado do telhado criado.
Dica: Note na Figura 5-2 um vazio entre as paredes e o telhado. Para conectar
as paredes automaticamente ao telhado basta selecionar a parede e na aba
Modificar, painel Modificar parede, clicar no botão Anexar topo/base e então
clicar no telhado.
Figura 5-3: Paredes anexadas ao telhado.

Engenharia Civil
28

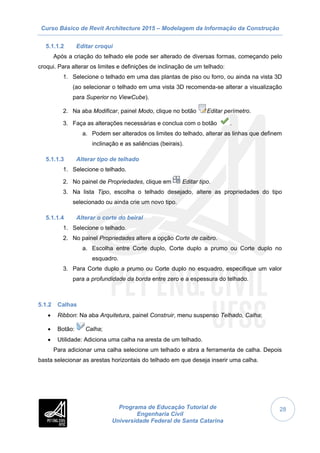

5.1.1.2 Editar croqui
Após a criação do telhado ele pode ser alterado de diversas formas, começando pelo
croqui. Para alterar os limites e definições de inclinação de um telhado:
1. Selecione o telhado em uma das plantas de piso ou forro, ou ainda na vista 3D
(ao selecionar o telhado em uma vista 3D recomenda-se alterar a visualização
para Superior no ViewCube).
2. Na aba Modificar, painel Modo, clique no botão Editar perímetro.
3. Faça as alterações necessárias e conclua com o botão .
a. Podem ser alterados os limites do telhado, alterar as linhas que definem
inclinação e as saliências (beirais).
5.1.1.3 Alterar tipo de telhado
1. Selecione o telhado.
2. No painel de Propriedades, clique em Editar tipo.
3. Na lista Tipo, escolha o telhado desejado, altere as propriedades do tipo
selecionado ou ainda crie um novo tipo.
5.1.1.4 Alterar o corte do beiral
1. Selecione o telhado.
2. No painel Propriedades altere a opção Corte de caibro.
a. Escolha entre Corte duplo, Corte duplo a prumo ou Corte duplo no
esquadro.
3. Para Corte duplo a prumo ou Corte duplo no esquadro, especifique um valor
para a profundidade da borda entre zero e a espessura do telhado.
5.1.2 Calhas
 Ribbon: Na aba Arquitetura, painel Construir, menu suspenso Telhado, Calha;
 Botão: Calha;
 Utilidade: Adiciona uma calha na aresta de um telhado.
Para adicionar uma calha selecione um telhado e abra a ferramenta de calha. Depois
basta selecionar as arestas horizontais do telhado em que deseja inserir uma calha.

Engenharia Civil
29
5.1.3 Aberturas

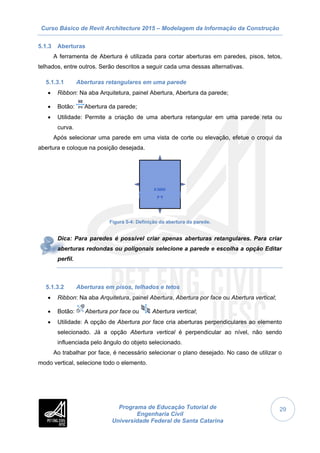

A ferramenta de Abertura é utilizada para cortar aberturas em paredes, pisos, tetos,
telhados, entre outros. Serão descritos a seguir cada uma dessas alternativas.
5.1.3.1 Aberturas retangulares em uma parede
 Ribbon: Na aba Arquitetura, painel Abertura, Abertura da parede;
 Botão: Abertura da parede;
 Utilidade: Permite a criação de uma abertura retangular em uma parede reta ou
curva.
Após selecionar uma parede em uma vista de corte ou elevação, efetue o croqui da
abertura e coloque na posição desejada.
Figura 5-4: Definição da abertura da parede.
Dica: Para paredes é possível criar apenas aberturas retangulares. Para criar
aberturas redondas ou poligonais selecione a parede e escolha a opção Editar
perfil.
5.1.3.2 Aberturas em pisos, telhados e tetos
 Ribbon: Na aba Arquitetura, painel Abertura, Abertura por face ou Abertura vertical;
 Botão: Abertura por face ou Abertura vertical;
 Utilidade: A opção de Abertura por face cria aberturas perpendiculares ao elemento
selecionado. Já a opção Abertura vertical é perpendicular ao nível, não sendo
influenciada pelo ângulo do objeto selecionado.
Ao trabalhar por face, é necessário selecionar o plano desejado. No caso de utilizar o
modo vertical, selecione todo o elemento.

Engenharia Civil
30
5.1.3.3 Aberturas de shaft
 Ribbon: Na aba Arquitetura, painel Abertura, Abertura do entorno;
 Botão: Shaft;
 Utilidade: Insere uma abertura que se estende através de toda a altura da edificação
(ou através dos níveis selecionados), cortando simultaneamente as faces de pisos,
tetos e telhados.
Após selecionar a opção basta fazer o croqui do shaft. É possível também utilizar a
opção de inserir Linha simbólica. Para ajustar os níveis cortados pela abertura deve-se
alterar, no painel de Propriedades, a restrição da base (ponto inicial do shaft) e a restrição
superior (ponto final do shaft).
5.1.4 Escadas
No Revit, podemos trabalhar com escadas em forma de “U” ou de “L”, com a opção de
utilizar patamares, além de escadas espirais. A seguir trataremos de cada um destes
modelos.
Dica: O Revit gera automaticamente os corrimãos para a escada. Em edifícios
com diversos andares, pode-se desenhar um conjunto de escadas e estender
conjuntos idênticos até o nível mais alto definido nas propriedades da escada.
5.1.4.1 Escadas por croqui de lance
 Ribbon: Na aba Arquitetura, painel Circulação, menu suspenso Escada, Escada por
croqui;
 Botão: Escada por croqui;
 Utilidade: Adiciona escadas no projeto por meio do desenho do croqui de lance de
escadas.
Para efetuar o croqui do lance:
1. Abra uma vista de planta ou 3D;
2. Selecione a opção Escada por croqui;
3. Clique em um ponto inicial para começar a inserir o lance;
4. Arraste para definir a posição da escada;
5. Clique para finalizar o lance;
6. Conclua a edição clicando no botão .

Engenharia Civil
31
Figura 5-5: Lance de escadas criado (em planta).
Figura 5-6: Lance de escadas criado (em perspectiva).
5.1.4.2 Escada com patamar
Para criar uma escada com patamar é utilizada a mesma ferramenta de escada por
croqui, apresentada no item anterior.
Para criar uma escada com patamar:
5. Clique para posicionar o patamar quando o número de espelhos desejado for
alcançado;

Engenharia Civil
32
6. Arraste o cursor para desenhar os degraus remanescentes;
7. Clique para concluir os espelhos dos degraus remanescentes;
8. Conclua a edição clicando no botão .

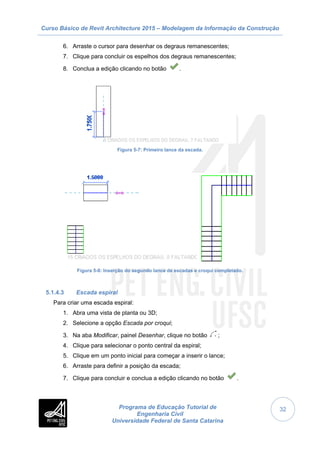

Figura 5-7: Primeiro lance da escada.
Figura 5-8: Inserção do segundo lance de escadas e croqui completado.
5.1.4.3 Escada espiral
Para criar uma escada espiral:
3. Na aba Modificar, painel Desenhar, clique no botão ;
4. Clique para selecionar o ponto central da espiral;
7. Clique para concluir e conclua a edição clicando no botão .

Engenharia Civil
33

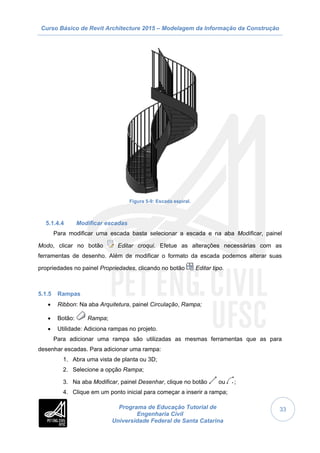

Figura 5-9: Escada espiral.
5.1.4.4 Modificar escadas
Para modificar uma escada basta selecionar a escada e na aba Modificar, painel
Modo, clicar no botão Editar croqui. Efetue as alterações necessárias com as
ferramentas de desenho. Além de modificar o formato da escada podemos alterar suas
propriedades no painel Propriedades, clicando no botão Editar tipo.
5.1.5 Rampas
 Ribbon: Na aba Arquitetura, painel Circulação, Rampa;
 Botão: Rampa;
 Utilidade: Adiciona rampas no projeto.
Para adicionar uma rampa são utilizadas as mesmas ferramentas que as para
desenhar escadas. Para adicionar uma rampa:
2. Selecione a opção Rampa;
3. Na aba Modificar, painel Desenhar, clique no botão ou ;
4. Clique em um ponto inicial para começar a inserir a rampa;

Engenharia Civil
34

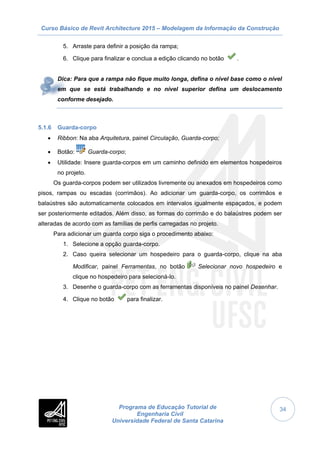

5. Arraste para definir a posição da rampa;
6. Clique para finalizar e conclua a edição clicando no botão .
Dica: Para que a rampa não fique muito longa, defina o nível base como o nível
em que se está trabalhando e no nível superior defina um deslocamento
conforme desejado.
5.1.6 Guarda-corpo
 Ribbon: Na aba Arquitetura, painel Circulação, Guarda-corpo;
 Botão: Guarda-corpo;
 Utilidade: Insere guarda-corpos em um caminho definido em elementos hospedeiros
no projeto.
Os guarda-corpos podem ser utilizados livremente ou anexados em hospedeiros como
pisos, rampas ou escadas (corrimãos). Ao adicionar um guarda-corpo, os corrimãos e
balaústres são automaticamente colocados em intervalos igualmente espaçados, e podem
ser posteriormente editados. Além disso, as formas do corrimão e do balaústres podem ser
alteradas de acordo com as famílias de perfis carregadas no projeto.
Para adicionar um guarda corpo siga o procedimento abaixo:
1. Selecione a opção guarda-corpo.
2. Caso queira selecionar um hospedeiro para o guarda-corpo, clique na aba
Modificar, painel Ferramentas, no botão Selecionar novo hospedeiro e
clique no hospedeiro para selecioná-lo.
3. Desenhe o guarda-corpo com as ferramentas disponíveis no painel Desenhar.
4. Clique no botão para finalizar.

Engenharia Civil
35

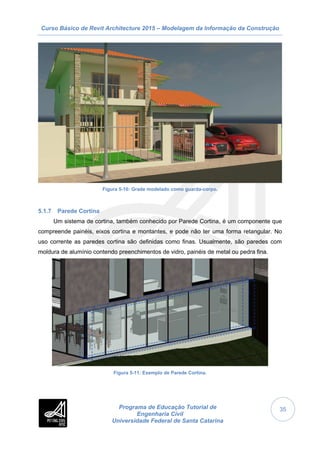

Figura 5-10: Grade modelado como guarda-corpo.
5.1.7 Parede Cortina
Um sistema de cortina, também conhecido por Parede Cortina, é um componente que
compreende painéis, eixos cortina e montantes, e pode não ter uma forma retangular. No
uso corrente as paredes cortina são definidas como finas. Usualmente, são paredes com
moldura de alumínio contendo preenchimentos de vidro, painéis de metal ou pedra fina.
Figura 5-11: Exemplo de Parede Cortina.

Engenharia Civil
36
É possível transformar um sistema cortina na face de uma massa, usando a
ferramenta Sistema Cortina, na aba Arquitetura, painel Construir. Este, porém, não será o
foco deste capítulo.
Outra forma de criar uma parede cortina é por meio do comando parede, explicado no
item 3.2.1, porém alterando o material para algum tipo de parede cortina. Em seguida, basta
construir uma parede normal.
Para editar a posição das guias e montantes, basta selecionar a parede e clicar no
botão Editar tipo, localizado no painel Propriedades. Na caixa de diálogo Propriedades
do tipo, pode-se definir o espaçamento dos eixos verticais e horizontais, além dos tipos de
montantes.
Caso sejam necessárias mais opções, tais como maior número de montantes verticais
ou painéis não retangulares, é necessário utilizar um sistema cortina, a ser elaborado a
partir de uma massa modelo genérico.

Engenharia Civil
37

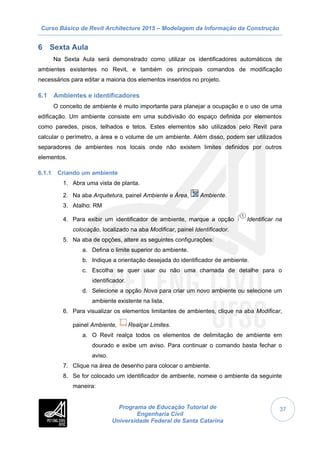

6 Sexta Aula
Na Sexta Aula será demonstrado como utilizar os identificadores automáticos de
ambientes existentes no Revit, e também os principais comandos de modificação
necessários para editar a maioria dos elementos inseridos no projeto.
6.1 Ambientes e identificadores
O conceito de ambiente é muito importante para planejar a ocupação e o uso de uma
edificação. Um ambiente consiste em uma subdivisão do espaço definida por elementos
como paredes, pisos, telhados e tetos. Estes elementos são utilizados pelo Revit para
calcular o perímetro, a área e o volume de um ambiente. Além disso, podem ser utilizados
separadores de ambientes nos locais onde não existem limites definidos por outros
elementos.
6.1.1 Criando um ambiente
1. Abra uma vista de planta.
2. Na aba Arquitetura, painel Ambiente e Área, Ambiente.
3. Atalho: RM
4. Para exibir um identificador de ambiente, marque a opção Identificar na
colocação, localizado na aba Modificar, painel Identificador.
5. Na aba de opções, altere as seguintes configurações:
a. Defina o limite superior do ambiente.
b. Indique a orientação desejada do identificador de ambiente.
c. Escolha se quer usar ou não uma chamada de detalhe para o
identificador.
d. Selecione a opção Nova para criar um novo ambiente ou selecione um
ambiente existente na lista.
6. Para visualizar os elementos limitantes de ambientes, clique na aba Modificar,
painel Ambiente, Realçar Limites.
a. O Revit realça todos os elementos de delimitação de ambiente em
dourado e exibe um aviso. Para continuar o comando basta fechar o
aviso.
7. Clique na área de desenho para colocar o ambiente.
8. Se for colocado um identificador de ambiente, nomeie o ambiente da seguinte
maneira:

Engenharia Civil
38

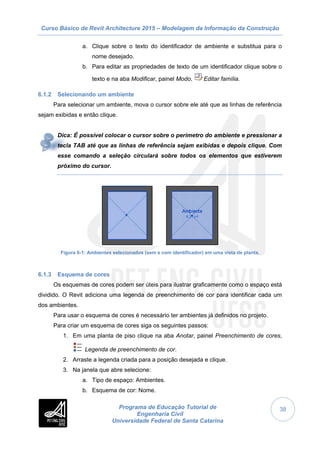

a. Clique sobre o texto do identificador de ambiente e substitua para o
nome desejado.
b. Para editar as propriedades de texto de um identificador clique sobre o
texto e na aba Modificar, painel Modo, Editar família.
6.1.2 Selecionando um ambiente
Para selecionar um ambiente, mova o cursor sobre ele até que as linhas de referência
sejam exibidas e então clique.
Dica: É possível colocar o cursor sobre o perímetro do ambiente e pressionar a
tecla TAB até que as linhas de referência sejam exibidas e depois clique. Com
esse comando a seleção circulará sobre todos os elementos que estiverem
próximo do cursor.
Figura 6-1: Ambientes selecionados (sem e com identificador) em uma vista de planta.
6.1.3 Esquema de cores
Os esquemas de cores podem ser úteis para ilustrar graficamente como o espaço está
dividido. O Revit adiciona uma legenda de preenchimento de cor para identificar cada um
dos ambientes.
Para usar o esquema de cores é necessário ter ambientes já definidos no projeto.
Para criar um esquema de cores siga os seguintes passos:
1. Em uma planta de piso clique na aba Anotar, painel Preenchimento de cores,
Legenda de preenchimento de cor.
2. Arraste a legenda criada para a posição desejada e clique.
3. Na janela que abre selecione:
a. Tipo de espaço: Ambientes.
b. Esquema de cor: Nome.

Engenharia Civil
39
4. Clique em OK.

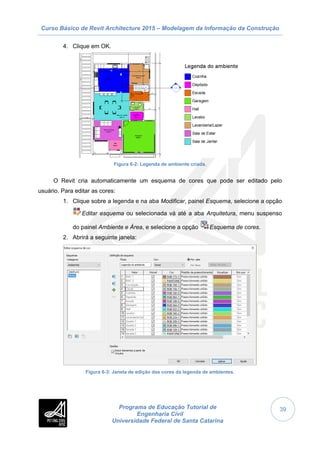

Figura 6-2: Legenda de ambiente criada.
O Revit cria automaticamente um esquema de cores que pode ser editado pelo
usuário. Para editar as cores:
1. Clique sobre a legenda e na aba Modificar, painel Esquema, selecione a opção
Editar esquema ou selecionada vá até a aba Arquitetura, menu suspenso
do painel Ambiente e Área, e selecione a opção Esquema de cores.
2. Abrirá a seguinte janela:
Figura 6-3: Janela de edição das cores da legenda de ambientes.

Engenharia Civil
40
3. Por padrão a legenda de ambientes fica organizada em ordem alfabética, mas
esta opção pode ser facilmente alterada ao selecionar uma linha da planilha e
mover para a posição desejada utilizando os botões e .
4. Para alterar a visibilidade de determinado ambiente utilize a opção de seleção
da caixa Visível.
5. Para alterar a cor basta selecionar a opção Cor, e escolher a cor desejada na
janela que será aberta.
6. Em Padrão de preenchimento, pode-se alterar o modelo de hachura utilizado.
7. A opção Visualizar indica previamente como serão preenchidos os ambientes.
Você pode ainda alterar as propriedades de texto da legenda de ambiente, basta
selecionar a legenda e, no painel Propriedades, selecionar a opção Editar tipo.
Figura 6-4: Opções de edição para os textos da legenda de ambientes.
6.2 Comandos de Modificação
Os comandos de modificação podem ser utilizados clicando primeiro nos botões
correspondentes, ou ainda é possível primeiro selecionar os elementos que se deseja
modificar para depois clicar no comando desejado.
6.2.1 Mover
 Atalho: MV
 Ribbon: Na aba Modificar, painel Modificar, Mover;
 Botão: Mover;

Engenharia Civil
41

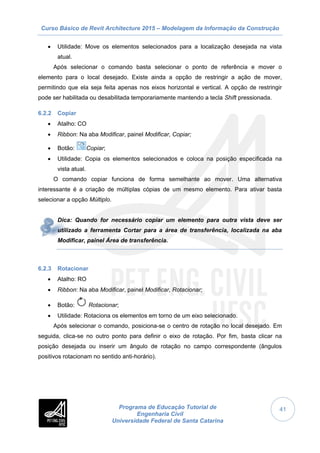

 Utilidade: Move os elementos selecionados para a localização desejada na vista
atual.
Após selecionar o comando basta selecionar o ponto de referência e mover o
elemento para o local desejado. Existe ainda a opção de restringir a ação de mover,
permitindo que ela seja feita apenas nos eixos horizontal e vertical. A opção de restringir
pode ser habilitada ou desabilitada temporariamente mantendo a tecla Shift pressionada.
6.2.2 Copiar
 Atalho: CO
 Ribbon: Na aba Modificar, painel Modificar, Copiar;
 Botão: Copiar;
 Utilidade: Copia os elementos selecionados e coloca na posição especificada na
vista atual.
O comando copiar funciona de forma semelhante ao mover. Uma alternativa
interessante é a criação de múltiplas cópias de um mesmo elemento. Para ativar basta
selecionar a opção Múltiplo.
Dica: Quando for necessário copiar um elemento para outra vista deve ser
utilizado a ferramenta Cortar para a área de transferência, localizada na aba
Modificar, painel Área de transferência.
6.2.3 Rotacionar
 Atalho: RO
 Ribbon: Na aba Modificar, painel Modificar, Rotacionar;
 Botão: Rotacionar;
 Utilidade: Rotaciona os elementos em torno de um eixo selecionado.
Após selecionar o comando, posiciona-se o centro de rotação no local desejado. Em
seguida, clica-se no outro ponto para definir o eixo de rotação. Por fim, basta clicar na
posição desejada ou inserir um ângulo de rotação no campo correspondente (ângulos
positivos rotacionam no sentido anti-horário).

Engenharia Civil
42

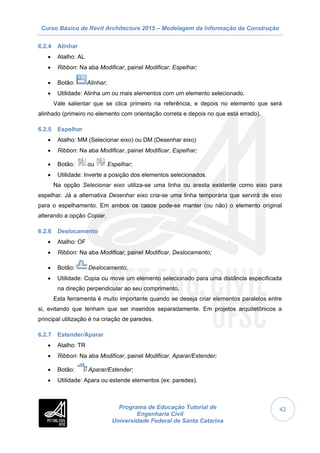

6.2.4 Alinhar
 Atalho: AL
 Ribbon: Na aba Modificar, painel Modificar, Espelhar;
 Botão: Alinhar;
 Utilidade: Alinha um ou mais elementos com um elemento selecionado.
Vale salientar que se clica primeiro na referência, e depois no elemento que será
alinhado (primeiro no elemento com orientação correta e depois no que está errado).
6.2.5 Espelhar
 Atalho: MM (Selecionar eixo) ou DM (Desenhar eixo)
 Ribbon: Na aba Modificar, painel Modificar, Espelhar;
 Botão: ou Espelhar;
 Utilidade: Inverte a posição dos elementos selecionados.
Na opção Selecionar eixo utiliza-se uma linha ou aresta existente como eixo para
espelhar. Já a alternativa Desenhar eixo cria-se uma linha temporária que servirá de eixo
para o espelhamento. Em ambos os casos pode-se manter (ou não) o elemento original
alterando a opção Copiar.
6.2.6 Deslocamento
 Atalho: OF
 Ribbon: Na aba Modificar, painel Modificar, Deslocamento;
 Botão: Deslocamento;
 Utilidade: Copia ou move um elemento selecionado para uma distância especificada
na direção perpendicular ao seu comprimento.
Esta ferramenta é muito importante quando se deseja criar elementos paralelos entre
si, evitando que tenham que ser inseridos separadamente. Em projetos arquitetônicos a
principal utilização é na criação de paredes.
6.2.7 Estender/Aparar
 Atalho: TR
 Ribbon: Na aba Modificar, painel Modificar, Aparar/Estender;
 Botão: Aparar/Estender;
 Utilidade: Apara ou estende elementos (ex: paredes).

Engenharia Civil
43

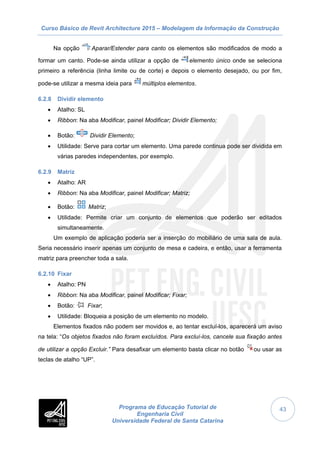

Na opção Aparar/Estender para canto os elementos são modificados de modo a
formar um canto. Pode-se ainda utilizar a opção de elemento único onde se seleciona
primeiro a referência (linha limite ou de corte) e depois o elemento desejado, ou por fim,
pode-se utilizar a mesma ideia para múltiplos elementos.
6.2.8 Dividir elemento
 Atalho: SL
 Ribbon: Na aba Modificar, painel Modificar; Dividir Elemento;
 Botão: Dividir Elemento;
 Utilidade: Serve para cortar um elemento. Uma parede continua pode ser dividida em
várias paredes independentes, por exemplo.
6.2.9 Matriz
 Atalho: AR
 Ribbon: Na aba Modificar, painel Modificar; Matriz;
 Botão: Matriz;
 Utilidade: Permite criar um conjunto de elementos que poderão ser editados
simultaneamente.
Um exemplo de aplicação poderia ser a inserção do mobiliário de uma sala de aula.
Seria necessário inserir apenas um conjunto de mesa e cadeira, e então, usar a ferramenta
matriz para preencher toda a sala.
6.2.10 Fixar
 Atalho: PN
 Ribbon: Na aba Modificar, painel Modificar; Fixar;
 Botão: Fixar;
 Utilidade: Bloqueia a posição de um elemento no modelo.
Elementos fixados não podem ser movidos e, ao tentar excluí-los, aparecerá um aviso
na tela: “Os objetos fixados não foram excluídos. Para excluí-los, cancele sua fixação antes
de utilizar a opção Excluir.” Para desafixar um elemento basta clicar no botão ou usar as
teclas de atalho “UP”.

Engenharia Civil
44

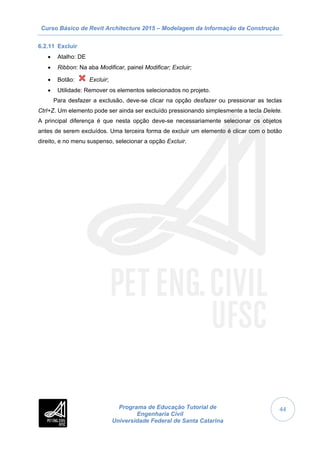

6.2.11 Excluir
 Atalho: DE
 Ribbon: Na aba Modificar, painel Modificar; Excluir;
 Botão: Excluir;
 Utilidade: Remover os elementos selecionados no projeto.
Para desfazer a exclusão, deve-se clicar na opção desfazer ou pressionar as teclas
Ctrl+Z. Um elemento pode ser ainda ser excluído pressionando simplesmente a tecla Delete.
A principal diferença é que nesta opção deve-se necessariamente selecionar os objetos
antes de serem excluídos. Uma terceira forma de excluir um elemento é clicar com o botão
direito, e no menu suspenso, selecionar a opção Excluir.

Engenharia Civil
45

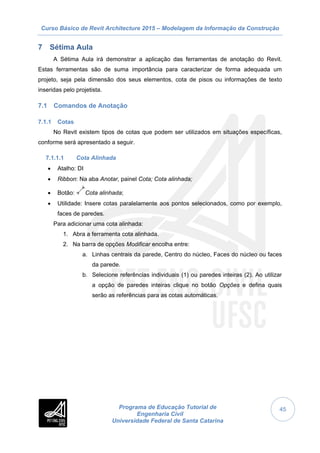

7 Sétima Aula
A Sétima Aula irá demonstrar a aplicação das ferramentas de anotação do Revit.
Estas ferramentas são de suma importância para caracterizar de forma adequada um
projeto, seja pela dimensão dos seus elementos, cota de pisos ou informações de texto
inseridas pelo projetista.
7.1 Comandos de Anotação
7.1.1 Cotas
No Revit existem tipos de cotas que podem ser utilizados em situações específicas,
conforme será apresentado a seguir.
7.1.1.1 Cota Alinhada
 Atalho: DI
 Ribbon: Na aba Anotar, painel Cota; Cota alinhada;
 Botão: Cota alinhada;
 Utilidade: Insere cotas paralelamente aos pontos selecionados, como por exemplo,
faces de paredes.
Para adicionar uma cota alinhada:
1. Abra a ferramenta cota alinhada.
2. Na barra de opções Modificar encolha entre:
a. Linhas centrais da parede, Centro do núcleo, Faces do núcleo ou faces
da parede.
b. Selecione referências individuais (1) ou paredes inteiras (2). Ao utilizar
a opção de paredes inteiras clique no botão Opções e defina quais
serão as referências para as cotas automáticas.

Engenharia Civil
46

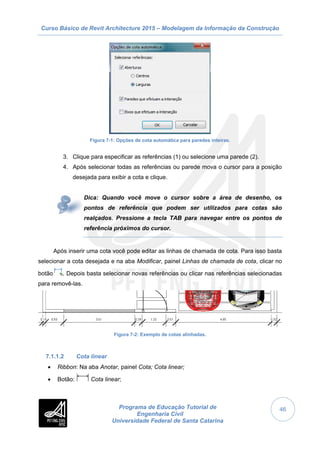

Figura 7-1: Opções de cota automática para paredes inteiras.
3. Clique para especificar as referências (1) ou selecione uma parede (2).
4. Após selecionar todas as referências ou parede mova o cursor para a posição
desejada para exibir a cota e clique.
Dica: Quando você move o cursor sobre a área de desenho, os
pontos de referência que podem ser utilizados para cotas são
realçados. Pressione a tecla TAB para navegar entre os pontos de
referência próximos do cursor.
Após inserir uma cota você pode editar as linhas de chamada de cota. Para isso basta
selecionar a cota desejada e na aba Modificar, painel Linhas de chamada de cota, clicar no
botão . Depois basta selecionar novas referências ou clicar nas referências selecionadas
para removê-las.
Figura 7-2: Exemplo de cotas alinhadas.
7.1.1.2 Cota linear
 Ribbon: Na aba Anotar, painel Cota; Cota linear;
 Botão: Cota linear;

Engenharia Civil
47
 Utilidade: Insere cotas verticais ou horizontais para medir a distância entre os pontos
de referência.
Para adicionar uma cota linear basta clicar em dois pontos de referência, arrastar a
cota para a posição desejada e clicar.
7.1.1.3 Cota Angular
 Ribbon: Na aba Anotar, painel Cota; Cota angular;
 Botão: Cota angular;
 Utilidade: Mede o ângulo entre duas referências que possuem uma intersecção em
comum, mesmo que não seja visível.
Para adicionar uma cota angular:
1. Selecione a opção cota angular.
2. Na barra de opções Modificar escolha entre: Linhas centrais da parede, Faces
da parede, Centro do Núcleo e Faces do Núcleo.
3. Selecione as duas referências.
4. Arraste o cursor para a posição desejada em um dos quatro quadrantes.
5. Clique para finalizar.
Figura 7-3: Exemplo de cota angular.
Dica: Para mudar a posição do texto de qualquer tipo de cota basta
clicar sobre a cota e arrastar o ponto azul que aparece debaixo dos
textos para a posição desejada.

Engenharia Civil
48

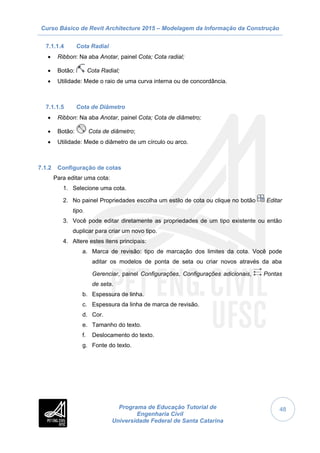

7.1.1.4 Cota Radial
 Ribbon: Na aba Anotar, painel Cota; Cota radial;
 Botão: Cota Radial;
 Utilidade: Mede o raio de uma curva interna ou de concordância.
7.1.1.5 Cota de Diâmetro
 Ribbon: Na aba Anotar, painel Cota; Cota de diâmetro;
 Botão: Cota de diâmetro;
 Utilidade: Mede o diâmetro de um círculo ou arco.
7.1.2 Configuração de cotas
Para editar uma cota:
1. Selecione uma cota.
2. No painel Propriedades escolha um estilo de cota ou clique no botão Editar
tipo.
3. Você pode editar diretamente as propriedades de um tipo existente ou então
duplicar para criar um novo tipo.
4. Altere estes itens principais:
a. Marca de revisão: tipo de marcação dos limites da cota. Você pode
aditar os modelos de ponta de seta ou criar novos através da aba
Gerenciar, painel Configurações, Configurações adicionais, Pontas
de seta.
b. Espessura de linha.
c. Espessura da linha de marca de revisão.
d. Cor.
e. Tamanho do texto.
f. Deslocamento do texto.
g. Fonte do texto.

Engenharia Civil
49

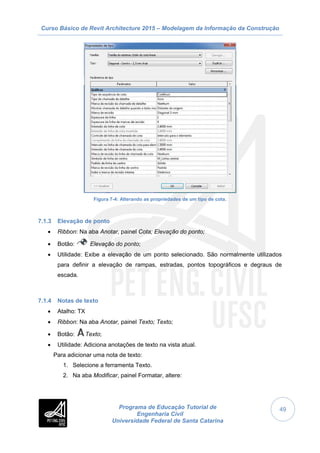

Figura 7-4: Alterando as propriedades de um tipo de cota.
7.1.3 Elevação de ponto
 Ribbon: Na aba Anotar, painel Cota; Elevação do ponto;
 Botão: Elevação do ponto;
 Utilidade: Exibe a elevação de um ponto selecionado. São normalmente utilizados
para definir a elevação de rampas, estradas, pontos topográficos e degraus de
escada.
7.1.4 Notas de texto
 Atalho: TX
 Ribbon: Na aba Anotar, painel Texto; Texto;
 Botão: Texto;
 Utilidade: Adiciona anotações de texto na vista atual.
Para adicionar uma nota de texto:
1. Selecione a ferramenta Texto.
2. Na aba Modificar, painel Formatar, altere:

Engenharia Civil
50

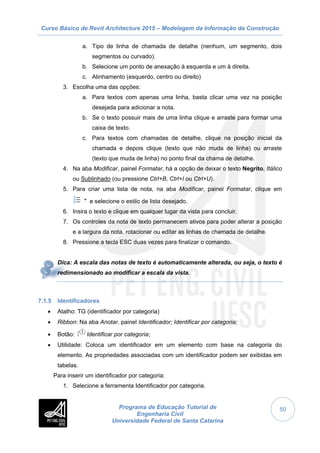

a. Tipo de linha de chamada de detalhe (nenhum, um segmento, dois
segmentos ou curvado).
b. Selecione um ponto de anexação à esquerda e um à direita.
c. Alinhamento (esquerdo, centro ou direito)
3. Escolha uma das opções:
a. Para textos com apenas uma linha, basta clicar uma vez na posição
desejada para adicionar a nota.
b. Se o texto possuir mais de uma linha clique e arraste para formar uma
caixa de texto.
c. Para textos com chamadas de detalhe, clique na posição inicial da
chamada e depois clique (texto que não muda de linha) ou arraste
(texto que muda de linha) no ponto final da chama de detalhe.
4. Na aba Modificar, painel Formatar, há a opção de deixar o texto Negrito, Itálico
ou Sublinhado (ou pressione Ctrl+B, Ctrl+I ou Ctrl+U).
5. Para criar uma lista de nota, na aba Modificar, painel Formatar, clique em
e selecione o estilo de lista desejado.
6. Insira o texto e clique em qualquer lugar da vista para concluir.
7. Os controles da nota de texto permanecem ativos para poder alterar a posição
e a largura da nota, rotacionar ou editar as linhas de chamada de detalhe.
8. Pressione a tecla ESC duas vezes para finalizar o comando.
Dica: A escala das notas de texto é automaticamente alterada, ou seja, o texto é
redimensionado ao modificar a escala da vista.
7.1.5 Identificadores
 Atalho: TG (identificador por categoria)
 Ribbon: Na aba Anotar, painel Identificador; Identificar por categoria;
 Botão: Identificar por categoria;
 Utilidade: Coloca um identificador em um elemento com base na categoria do
elemento. As propriedades associadas com um identificador podem ser exibidas em
tabelas.
Para inserir um identificador por categoria:
1. Selecione a ferramenta Identificador por categoria.

Engenharia Civil
51

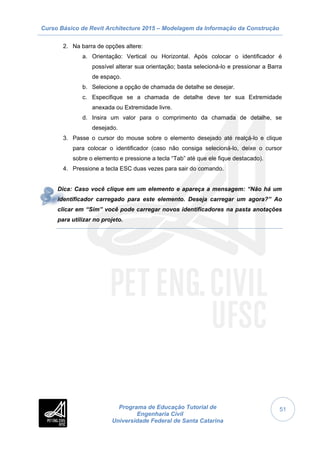

2. Na barra de opções altere:
a. Orientação: Vertical ou Horizontal. Após colocar o identificador é
possível alterar sua orientação; basta selecioná-lo e pressionar a Barra
de espaço.
b. Selecione a opção de chamada de detalhe se desejar.
c. Especifique se a chamada de detalhe deve ter sua Extremidade
anexada ou Extremidade livre.
d. Insira um valor para o comprimento da chamada de detalhe, se
desejado.
3. Passe o cursor do mouse sobre o elemento desejado até realçá-lo e clique
para colocar o identificador (caso não consiga selecioná-lo, deixe o cursor
sobre o elemento e pressione a tecla “Tab” até que ele fique destacado).
4. Pressione a tecla ESC duas vezes para sair do comando.
Dica: Caso você clique em um elemento e apareça a mensagem: “Não há um
identificador carregado para este elemento. Deseja carregar um agora?” Ao
clicar em “Sim” você pode carregar novos identificadores na pasta anotações
para utilizar no projeto.

Engenharia Civil
52

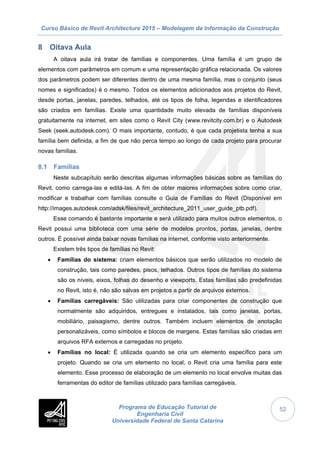

8 Oitava Aula
A oitava aula irá tratar de famílias e componentes. Uma família é um grupo de
elementos com parâmetros em comum e uma representação gráfica relacionada. Os valores
dos parâmetros podem ser diferentes dentro de uma mesma família, mas o conjunto (seus
nomes e significados) é o mesmo. Todos os elementos adicionados aos projetos do Revit,
desde portas, janelas, paredes, telhados, até os tipos de folha, legendas e identificadores
são criados em famílias. Existe uma quantidade muito elevada de famílias disponíveis
gratuitamente na internet, em sites como o Revit City (www.revitcity.com.br) e o Autodesk
Seek (seek.autodesk.com). O mais importante, contudo, é que cada projetista tenha a sua
família bem definida, a fim de que não perca tempo ao longo de cada projeto para procurar
novas famílias.
8.1 Famílias
Neste subcapítulo serão descritas algumas informações básicas sobre as famílias do
Revit, como carrega-las e editá-las. A fim de obter maiores informações sobre como criar,
modificar e trabalhar com famílias consulte o Guia de Famílias do Revit (Disponível em
http://images.autodesk.com/adsk/files/revit_architecture_2011_user_guide_ptb.pdf).
Esse comando é bastante importante e será utilizado para muitos outros elementos, o
Revit possui uma biblioteca com uma série de modelos prontos, portas, janelas, dentre
outros. É possível ainda baixar novas famílias na internet, conforme visto anteriormente.
Existem três tipos de famílias no Revit:
 Famílias do sistema: criam elementos básicos que serão utilizados no modelo de
construção, tais como paredes, pisos, telhados. Outros tipos de famílias do sistema
são os níveis, eixos, folhas do desenho e viewports. Estas famílias são predefinidas
no Revit, isto é, não são salvas em projetos a partir de arquivos externos.
 Famílias carregáveis: São utilizadas para criar componentes de construção que
normalmente são adquiridos, entregues e instalados, tais como janelas, portas,
mobiliário, paisagismo, dentre outros. Também incluem elementos de anotação
personalizáveis, como símbolos e blocos de margens. Estas famílias são criadas em
arquivos RFA externos e carregadas no projeto.
 Famílias no local: É utilizada quando se cria um elemento específico para um
projeto. Quando se cria um elemento no local, o Revit cria uma família para este
elemento. Esse processo de elaboração de um elemento no local envolve muitas das
ferramentas do editor de famílias utilizado para famílias carregáveis.

Engenharia Civil
53

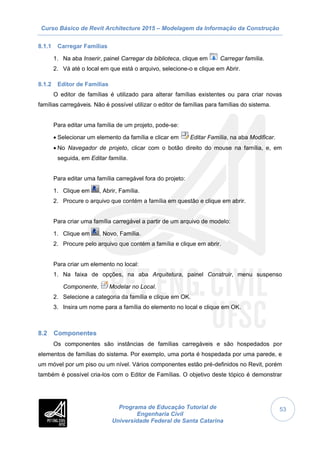

8.1.1 Carregar Famílias
1. Na aba Inserir, painel Carregar da biblioteca, clique em Carregar família.
2. Vá até o local em que está o arquivo, selecione-o e clique em Abrir.
8.1.2 Editor de Famílias
O editor de famílias é utilizado para alterar famílias existentes ou para criar novas
famílias carregáveis. Não é possível utilizar o editor de famílias para famílias do sistema.
Para editar uma família de um projeto, pode-se:
 Selecionar um elemento da família e clicar em Editar Família, na aba Modificar.
 No Navegador de projeto, clicar com o botão direito do mouse na família, e, em
seguida, em Editar família.
Para editar uma família carregável fora do projeto:
1. Clique em , Abrir, Família.
2. Procure o arquivo que contém a família em questão e clique em abrir.
Para criar uma família carregável a partir de um arquivo de modelo:
1. Clique em , Novo, Família.
2. Procure pelo arquivo que contém a família e clique em abrir.
Para criar um elemento no local:
1. Na faixa de opções, na aba Arquitetura, painel Construir, menu suspenso
Componente, Modelar no Local.
2. Selecione a categoria da família e clique em OK.
3. Insira um nome para a família do elemento no local e clique em OK.
8.2 Componentes
Os componentes são instâncias de famílias carregáveis e são hospedados por
elementos de famílias do sistema. Por exemplo, uma porta é hospedada por uma parede, e
um móvel por um piso ou um nível. Vários componentes estão pré-definidos no Revit, porém
também é possível cria-los com o Editor de Famílias. O objetivo deste tópico é demonstrar

Engenharia Civil
54

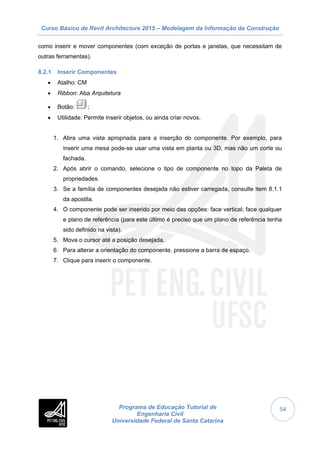

como inserir e mover componentes (com exceção de portas e janelas, que necessitam de
outras ferramentas).
8.2.1 Inserir Componentes
 Atalho: CM
 Ribbon: Aba Arquitetura
 Botão: ;
 Utilidade: Permite inserir objetos, ou ainda criar novos.
1. Abra uma vista apropriada para a inserção do componente. Por exemplo, para
inserir uma mesa pode-se usar uma vista em planta ou 3D, mas não um corte ou
fachada.
2. Após abrir o comando, selecione o tipo de componente no topo da Paleta de
propriedades.
3. Se a família de componentes desejada não estiver carregada, consulte item 8.1.1
da apostila.
4. O componente pode ser inserido por meio das opções: face vertical; face qualquer
e plano de referência (para este último é preciso que um plano de referência tenha
sido definido na vista).
5. Mova o cursor até a posição desejada.
6. Para alterar a orientação do componente, pressione a barra de espaço.
7. Clique para inserir o componente.

Engenharia Civil
55

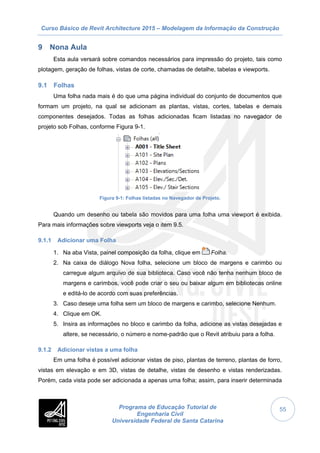

9 Nona Aula
Esta aula versará sobre comandos necessários para impressão do projeto, tais como
plotagem, geração de folhas, vistas de corte, chamadas de detalhe, tabelas e viewports.
9.1 Folhas
Uma folha nada mais é do que uma página individual do conjunto de documentos que
formam um projeto, na qual se adicionam as plantas, vistas, cortes, tabelas e demais
componentes desejados. Todas as folhas adicionadas ficam listadas no navegador de
projeto sob Folhas, conforme Figura 9-1.
Figura 9-1: Folhas listadas no Navegador de Projeto.
Quando um desenho ou tabela são movidos para uma folha uma viewport é exibida.
Para mais informações sobre viewports veja o item 9.5.
9.1.1 Adicionar uma Folha
1. Na aba Vista, painel composição da folha, clique em Folha.
2. Na caixa de diálogo Nova folha, selecione um bloco de margens e carimbo ou
carregue algum arquivo de sua biblioteca. Caso você não tenha nenhum bloco de
margens e carimbos, você pode criar o seu ou baixar algum em bibliotecas online
e editá-lo de acordo com suas preferências.
3. Caso deseje uma folha sem um bloco de margens e carimbo, selecione Nenhum.
4. Clique em OK.
5. Insira as informações no bloco e carimbo da folha, adicione as vistas desejadas e
altere, se necessário, o número e nome-padrão que o Revit atribuiu para a folha.
9.1.2 Adicionar vistas a uma folha
Em uma folha é possível adicionar vistas de piso, plantas de terreno, plantas de forro,
vistas em elevação e em 3D, vistas de detalhe, vistas de desenho e vistas renderizadas.
Porém, cada vista pode ser adicionada a apenas uma folha; assim, para inserir determinada

Engenharia Civil
56
vista em múltiplas folhas, deve-se duplicá-la. Para inserir legendas e tabelas em uma folha,
consulte o item 9.4.
1. Abra a folha.
2. No navegador de projeto, localize a vista desejada e arraste para a folha.
3. Outra forma de adicionar uma vista é, na aba Vista, painel Composição da folha,
clicar em Vista. Na caixa de diálogo Vistas, clique em Adicionar vista na folha.
4. Clique na folha para inserir a viewport desejada.
5. Para alterar o título da vista, basta dar dois cliques sobre ele.
6. Para mover uma vista, selecione a viewport e a arraste.
7. Recomenda-se deixar os títulos das vistas alinhados; ao mover uma vista, o Revit
exibe uma linha tracejada quando esses títulos estão alinhados (Figura 9-2).
Figura 9-2: Detalhe do alinhamento dos títulos das vistas em uma folha.
9.2 Vistas de Corte
 Ribbon: Na aba Vista, painel Criar; Corte;
 Botão: Corte;
 Utilidade: Permite criar vistas de corte no projeto.

Engenharia Civil
57
É possível inserir vistas de corte em vistas de planta, de corte, de elevação ou de
detalhes. Após selecionar a opção de Corte, deve-se clicar em algum ponto do projeto e
arrastar o cursor do mouse até o ponto final do corte. Para que o corte seja feito apenas nas
direções horizontal e vertical mantem-se a tecla Shift pressionada.
Depois da linha de corte ser inserida a região de recorte pode ser facilmente
modificada arrastando os controles azuis que aparecem na tela. Para abrir a vista de corte
basta clicar duas vezes na seta do corte, ou selecionar diretamente pelo Navegador de
projeto.
Conforme são feitas alterações no projeto, a vista de corte é atualizada
automaticamente.

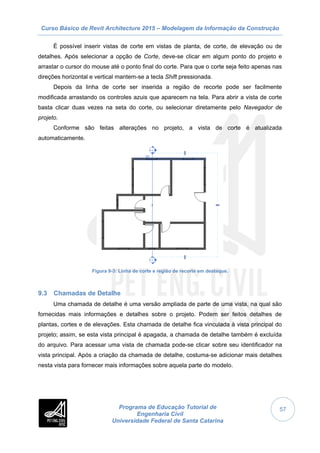

Figura 9-3: Linha de corte e região de recorte em destaque.
9.3 Chamadas de Detalhe
Uma chamada de detalhe é uma versão ampliada de parte de uma vista, na qual são
fornecidas mais informações e detalhes sobre o projeto. Podem ser feitos detalhes de
plantas, cortes e de elevações. Esta chamada de detalhe fica vinculada à vista principal do
projeto; assim, se esta vista principal é apagada, a chamada de detalhe também é excluída
do arquivo. Para acessar uma vista de chamada pode-se clicar sobre seu identificador na
vista principal. Após a criação da chamada de detalhe, costuma-se adicionar mais detalhes
nesta vista para fornecer mais informações sobre aquela parte do modelo.

Engenharia Civil
58

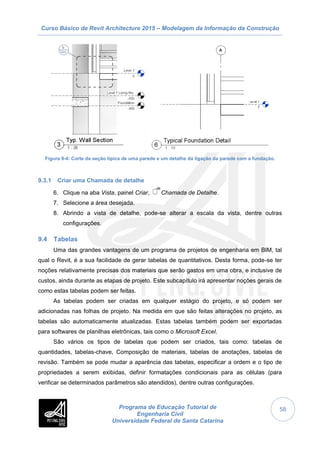

Figura 9-4: Corte da seção típica de uma parede e um detalhe da ligação da parede com a fundação.
9.3.1 Criar uma Chamada de detalhe
6. Clique na aba Vista, painel Criar, Chamada de Detalhe.
7. Selecione a área desejada.
8. Abrindo a vista de detalhe, pode-se alterar a escala da vista, dentre outras
configurações.
9.4 Tabelas
Uma das grandes vantagens de um programa de projetos de engenharia em BIM, tal
qual o Revit, é a sua facilidade de gerar tabelas de quantitativos. Desta forma, pode-se ter
noções relativamente precisas dos materiais que serão gastos em uma obra, e inclusive de
custos, ainda durante as etapas de projeto. Este subcapítulo irá apresentar noções gerais de
como estas tabelas podem ser feitas.
As tabelas podem ser criadas em qualquer estágio do projeto, e só podem ser
adicionadas nas folhas de projeto. Na medida em que são feitas alterações no projeto, as
tabelas são automaticamente atualizadas. Estas tabelas também podem ser exportadas
para softwares de planilhas eletrônicas, tais como o Microsoft Excel.
São vários os tipos de tabelas que podem ser criados, tais como: tabelas de
quantidades, tabelas-chave, Composição de materiais, tabelas de anotações, tabelas de
revisão. Também se pode mudar a aparência das tabelas, especificar a ordem e o tipo de
propriedades a serem exibidas, definir formatações condicionais para as células (para
verificar se determinados parâmetros são atendidos), dentre outras configurações.

Engenharia Civil
59

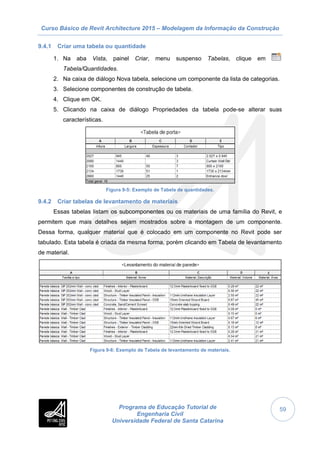

9.4.1 Criar uma tabela ou quantidade
1. Na aba Vista, painel Criar, menu suspenso Tabelas, clique em
Tabela/Quantidades.
2. Na caixa de diálogo Nova tabela, selecione um componente da lista de categorias.
3. Selecione componentes de construção de tabela.
4. Clique em OK.
5. Clicando na caixa de diálogo Propriedades da tabela pode-se alterar suas
características.
Figura 9-5: Exemplo de Tabela de quantidades.
9.4.2 Criar tabelas de levantamento de materiais
Essas tabelas listam os subcomponentes ou os materiais de uma família do Revit, e
permitem que mais detalhes sejam mostrados sobre a montagem de um componente.
Dessa forma, qualquer material que é colocado em um componente no Revit pode ser
tabulado. Esta tabela é criada da mesma forma, porém clicando em Tabela de levantamento
de material.
Figura 9-6: Exemplo de Tabela de levantamento de materiais.

Engenharia Civil
60

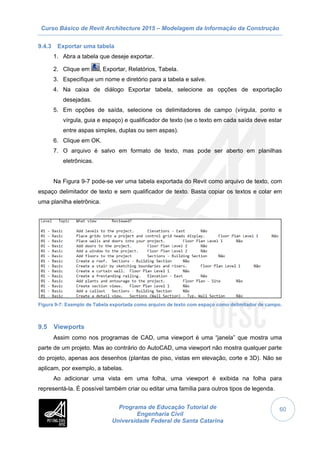

9.4.3 Exportar uma tabela
1. Abra a tabela que deseje exportar.
2. Clique em , Exportar, Relatórios, Tabela.
3. Especifique um nome e diretório para a tabela e salve.
4. Na caixa de diálogo Exportar tabela, selecione as opções de exportação
desejadas.
5. Em opções de saída, selecione os delimitadores de campo (vírgula, ponto e
vírgula, guia e espaço) e qualificador de texto (se o texto em cada saída deve estar
entre aspas simples, duplas ou sem aspas).
6. Clique em OK.
7. O arquivo é salvo em formato de texto, mas pode ser aberto em planilhas
eletrônicas.
Na Figura 9-7 pode-se ver uma tabela exportada do Revit como arquivo de texto, com
espaço delimitador de texto e sem qualificador de texto. Basta copiar os textos e colar em
uma planilha eletrônica.
Figura 9-7: Exemplo de Tabela exportada como arquivo de texto com espaço como delimitador de campo.
9.5 Viewports
Assim como nos programas de CAD, uma viewport é uma “janela” que mostra uma
parte de um projeto. Mas ao contrário do AutoCAD, uma viewport não mostra qualquer parte
do projeto, apenas aos desenhos (plantas de piso, vistas em elevação, corte e 3D). Não se
aplicam, por exemplo, a tabelas.
Ao adicionar uma vista em uma folha, uma viewport é exibida na folha para
representá-la. É possível também criar ou editar uma família para outros tipos de legenda.

Engenharia Civil
61

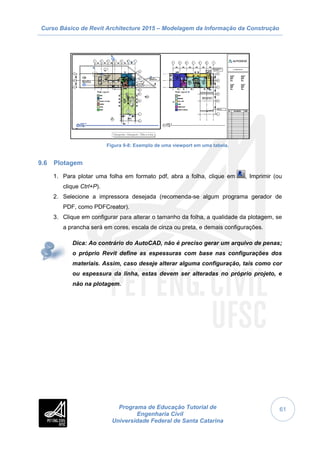

Figura 9-8: Exemplo de uma viewport em uma tabela.
9.6 Plotagem
1. Para plotar uma folha em formato pdf, abra a folha, clique em , Imprimir (ou
clique Ctrl+P).
2. Selecione a impressora desejada (recomenda-se algum programa gerador de
PDF, como PDFCreator).
3. Clique em configurar para alterar o tamanho da folha, a qualidade da plotagem, se
a prancha será em cores, escala de cinza ou preta, e demais configurações.
Dica: Ao contrário do AutoCAD, não é preciso gerar um arquivo de penas;
o próprio Revit define as espessuras com base nas configurações dos
materiais. Assim, caso deseje alterar alguma configuração, tais como cor
ou espessura da linha, estas devem ser alteradas no próprio projeto, e
não na plotagem.

Engenharia Civil
62

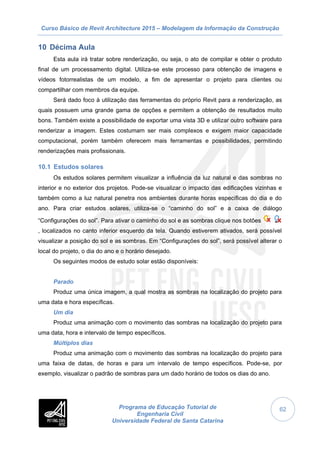

10 Décima Aula
Esta aula irá tratar sobre renderização, ou seja, o ato de compilar e obter o produto
final de um processamento digital. Utiliza-se este processo para obtenção de imagens e
vídeos fotorrealistas de um modelo, a fim de apresentar o projeto para clientes ou
compartilhar com membros da equipe.
Será dado foco à utilização das ferramentas do próprio Revit para a renderização, as
quais possuem uma grande gama de opções e permitem a obtenção de resultados muito
bons. Também existe a possibilidade de exportar uma vista 3D e utilizar outro software para
renderizar a imagem. Estes costumam ser mais complexos e exigem maior capacidade
computacional, porém também oferecem mais ferramentas e possibilidades, permitindo
renderizações mais profissionais.
10.1 Estudos solares
Os estudos solares permitem visualizar a influência da luz natural e das sombras no
interior e no exterior dos projetos. Pode-se visualizar o impacto das edificações vizinhas e
também como a luz natural penetra nos ambientes durante horas específicas do dia e do
ano. Para criar estudos solares, utiliza-se o “caminho do sol” e a caixa de diálogo
“Configurações do sol”. Para ativar o caminho do sol e as sombras clique nos botões
, localizados no canto inferior esquerdo da tela. Quando estiverem ativados, será possível
visualizar a posição do sol e as sombras. Em “Configurações do sol”, será possível alterar o
local do projeto, o dia do ano e o horário desejado.
Os seguintes modos de estudo solar estão disponíveis:
Parado
Produz uma única imagem, a qual mostra as sombras na localização do projeto para
uma data e hora específicas.
Um dia
Produz uma animação com o movimento das sombras na localização do projeto para
uma data, hora e intervalo de tempo específicos.
Múltiplos dias
Produz uma animação com o movimento das sombras na localização do projeto para
uma faixa de datas, de horas e para um intervalo de tempo específicos. Pode-se, por
exemplo, visualizar o padrão de sombras para um dado horário de todos os dias do ano.

Engenharia Civil
63

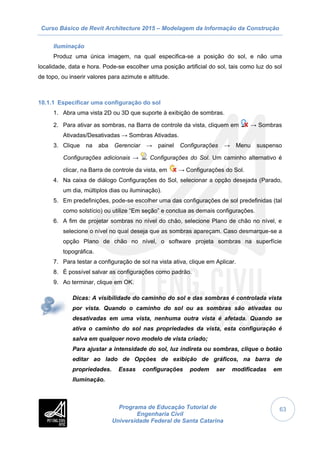

Iluminação
Produz uma única imagem, na qual especifica-se a posição do sol, e não uma
localidade, data e hora. Pode-se escolher uma posição artificial do sol, tais como luz do sol
de topo, ou inserir valores para azimute e altitude.
10.1.1 Especificar uma configuração do sol
1. Abra uma vista 2D ou 3D que suporte à exibição de sombras.
2. Para ativar as sombras, na Barra de controle da vista, cliquem em → Sombras
Ativadas/Desativadas → Sombras Ativadas.
3. Clique na aba Gerenciar → painel Configurações → Menu suspenso
Configurações adicionais → Configurações do Sol. Um caminho alternativo é
clicar, na Barra de controle da vista, em → Configurações do Sol.
4. Na caixa de diálogo Configurações do Sol, selecionar a opção desejada (Parado,
um dia, múltiplos dias ou iluminação).
5. Em predefinições, pode-se escolher uma das configurações de sol predefinidas (tal
como solstício) ou utilize “Em seção” e conclua as demais configurações.
6. A fim de projetar sombras no nível do chão, selecione Plano de chão no nível, e
selecione o nível no qual deseja que as sombras apareçam. Caso desmarque-se a
opção Plano de chão no nível, o software projeta sombras na superfície
topográfica.
7. Para testar a configuração de sol na vista ativa, clique em Aplicar.
8. É possível salvar as configurações como padrão.
9. Ao terminar, clique em OK.
Dicas: A visibilidade do caminho do sol e das sombras é controlada vista
por vista. Quando o caminho do sol ou as sombras são ativadas ou
desativadas em uma vista, nenhuma outra vista é afetada. Quando se
ativa o caminho do sol nas propriedades da vista, esta configuração é
salva em qualquer novo modelo de vista criado;
Para ajustar a intensidade do sol, luz indireta ou sombras, clique o botão
editar ao lado de Opções de exibição de gráficos, na barra de
propriedades. Essas configurações podem ser modificadas em
Iluminação.

Engenharia Civil
64

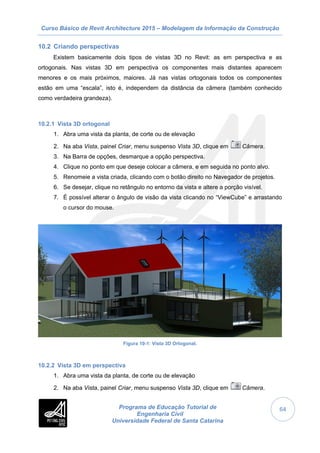

10.2 Criando perspectivas
Existem basicamente dois tipos de vistas 3D no Revit: as em perspectiva e as
ortogonais. Nas vistas 3D em perspectiva os componentes mais distantes aparecem
menores e os mais próximos, maiores. Já nas vistas ortogonais todos os componentes
estão em uma “escala”, isto é, independem da distância da câmera (também conhecido
como verdadeira grandeza).
10.2.1 Vista 3D ortogonal
1. Abra uma vista da planta, de corte ou de elevação
2. Na aba Vista, painel Criar, menu suspenso Vista 3D, clique em Câmera.
3. Na Barra de opções, desmarque a opção perspectiva.
4. Clique no ponto em que deseje colocar a câmera, e em seguida no ponto alvo.
5. Renomeie a vista criada, clicando com o botão direito no Navegador de projetos.
6. Se desejar, clique no retângulo no entorno da vista e altere a porção visível.
7. É possível alterar o ângulo de visão da vista clicando no “ViewCube” e arrastando
o cursor do mouse.
Figura 10-1: Vista 3D Ortogonal.
10.2.2 Vista 3D em perspectiva
1. Abra uma vista da planta, de corte ou de elevação
2. Na aba Vista, painel Criar, menu suspenso Vista 3D, clique em Câmera.

Engenharia Civil
65

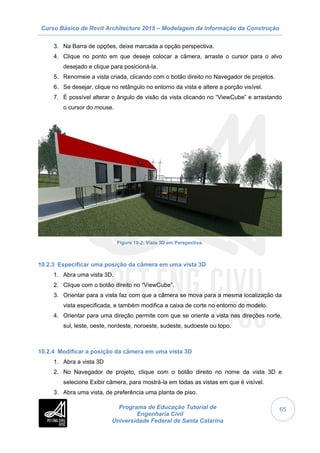

3. Na Barra de opções, deixe marcada a opção perspectiva.
4. Clique no ponto em que deseje colocar a câmera, arraste o cursor para o alvo
desejado e clique para posicioná-la.
5. Renomeie a vista criada, clicando com o botão direito no Navegador de projetos.
6. Se desejar, clique no retângulo no entorno da vista e altere a porção visível.
7. É possível alterar o ângulo de visão da vista clicando no “ViewCube” e arrastando
o cursor do mouse.
Figura 10-2: Vista 3D em Perspectiva.
10.2.3 Especificar uma posição da câmera em uma vista 3D
1. Abra uma vista 3D.
2. Clique com o botão direito no “ViewCube”.
3. Orientar para a vista faz com que a câmera se mova para a mesma localização da
vista especificada, e também modifica a caixa de corte no entorno do modelo.
4. Orientar para uma direção permite com que se oriente a vista nas direções norte,
sul, leste, oeste, nordeste, noroeste, sudeste, sudoeste ou topo.
10.2.4 Modificar a posição da câmera em uma vista 3D
1. Abra a vista 3D
2. No Navegador de projeto, clique com o botão direito no nome da vista 3D e
selecione Exibir câmera, para mostrá-la em todas as vistas em que é visível.
3. Abra uma vista, de preferência uma planta de piso.

Engenharia Civil
66

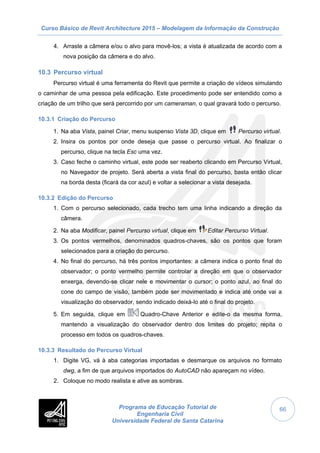

4. Arraste a câmera e/ou o alvo para movê-los; a vista é atualizada de acordo com a
nova posição da câmera e do alvo.
10.3 Percurso virtual
Percurso virtual é uma ferramenta do Revit que permite a criação de vídeos simulando
o caminhar de uma pessoa pela edificação. Este procedimento pode ser entendido como a
criação de um trilho que será percorrido por um cameraman, o qual gravará todo o percurso.
10.3.1 Criação do Percurso
1. Na aba Vista, painel Criar, menu suspenso Vista 3D, clique em Percurso virtual.
2. Insira os pontos por onde deseja que passe o percurso virtual. Ao finalizar o
percurso, clique na tecla Esc uma vez.
3. Caso feche o caminho virtual, este pode ser reaberto clicando em Percurso Virtual,
no Navegador de projeto. Será aberta a vista final do percurso, basta então clicar
na borda desta (ficará da cor azul) e voltar a selecionar a vista desejada.
10.3.2 Edição do Percurso
1. Com o percurso selecionado, cada trecho tem uma linha indicando a direção da
câmera.
2. Na aba Modificar, painel Percurso virtual, clique em Editar Percurso Virtual.
3. Os pontos vermelhos, denominados quadros-chaves, são os pontos que foram
selecionados para a criação do percurso.
4. No final do percurso, há três pontos importantes: a câmera indica o ponto final do
observador; o ponto vermelho permite controlar a direção em que o observador
enxerga, devendo-se clicar nele e movimentar o cursor; o ponto azul, ao final do
cone do campo de visão, também pode ser movimentado e indica até onde vai a
visualização do observador, sendo indicado deixá-lo até o final do projeto.
5. Em seguida, clique em Quadro-Chave Anterior e edite-o da mesma forma,
mantendo a visualização do observador dentro dos limites do projeto; repita o
processo em todos os quadros-chaves.
10.3.3 Resultado do Percurso Virtual
1. Digite VG, vá à aba categorias importadas e desmarque os arquivos no formato
dwg, a fim de que arquivos importados do AutoCAD não apareçam no vídeo.
2. Coloque no modo realista e ative as sombras.

Engenharia Civil
67

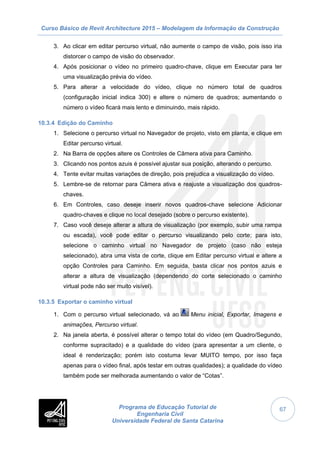

3. Ao clicar em editar percurso virtual, não aumente o campo de visão, pois isso iria
distorcer o campo de visão do observador.
4. Após posicionar o vídeo no primeiro quadro-chave, clique em Executar para ter
uma visualização prévia do vídeo.
5. Para alterar a velocidade do vídeo, clique no número total de quadros
(configuração inicial indica 300) e altere o número de quadros; aumentando o
número o vídeo ficará mais lento e diminuindo, mais rápido.
10.3.4 Edição do Caminho
1. Selecione o percurso virtual no Navegador de projeto, visto em planta, e clique em
Editar percurso virtual.
2. Na Barra de opções altere os Controles de Câmera ativa para Caminho.
3. Clicando nos pontos azuis é possível ajustar sua posição, alterando o percurso.
4. Tente evitar muitas variações de direção, pois prejudica a visualização do vídeo.
5. Lembre-se de retornar para Câmera ativa e reajuste a visualização dos quadros-
chaves.
6. Em Controles, caso deseje inserir novos quadros-chave selecione Adicionar
quadro-chaves e clique no local desejado (sobre o percurso existente).
7. Caso você deseje alterar a altura de visualização (por exemplo, subir uma rampa
ou escada), você pode editar o percurso visualizando pelo corte; para isto,
selecione o caminho virtual no Navegador de projeto (caso não esteja
selecionado), abra uma vista de corte, clique em Editar percurso virtual e altere a
opção Controles para Caminho. Em seguida, basta clicar nos pontos azuis e
alterar a altura de visualização (dependendo do corte selecionado o caminho
virtual pode não ser muito visível).
10.3.5 Exportar o caminho virtual
1. Com o percurso virtual selecionado, vá ao Menu inicial, Exportar, Imagens e
animações, Percurso virtual.
2. Na janela aberta, é possível alterar o tempo total do vídeo (em Quadro/Segundo,
conforme supracitado) e a qualidade do vídeo (para apresentar a um cliente, o
ideal é renderização; porém isto costuma levar MUITO tempo, por isso faça
apenas para o vídeo final, após testar em outras qualidades); a qualidade do vídeo
também pode ser melhorada aumentando o valor de “Cotas”.

Engenharia Civil
68

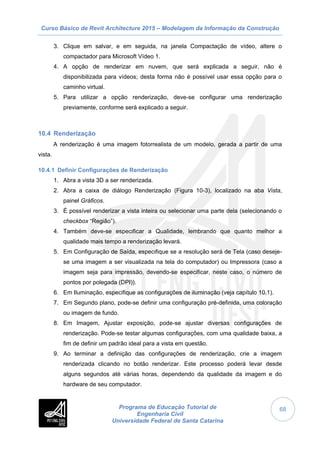

3. Clique em salvar, e em seguida, na janela Compactação de vídeo, altere o
compactador para Microsoft Vídeo 1.
4. A opção de renderizar em nuvem, que será explicada a seguir, não é
disponibilizada para vídeos; desta forma não é possível usar essa opção para o
caminho virtual.
5. Para utilizar a opção renderização, deve-se configurar uma renderização
previamente, conforme será explicado a seguir.
10.4 Renderização
A renderização é uma imagem fotorrealista de um modelo, gerada a partir de uma
vista.
10.4.1 Definir Configurações de Renderização
1. Abra a vista 3D a ser renderizada.
2. Abra a caixa de diálogo Renderização (Figura 10-3), localizado na aba Vista,
painel Gráficos.
3. É possível renderizar a vista inteira ou selecionar uma parte dela (selecionando o
checkbox “Região”).
4. Também deve-se especificar a Qualidade, lembrando que quanto melhor a
qualidade mais tempo a renderização levará.
5. Em Configuração de Saída, especifique se a resolução será de Tela (caso deseje-
se uma imagem a ser visualizada na tela do computador) ou Impressora (caso a
imagem seja para impressão, devendo-se especificar, neste caso, o número de
pontos por polegada (DPI)).
6. Em Iluminação, especifique as configurações de iluminação (veja capítulo 10.1).
7. Em Segundo plano, pode-se definir uma configuração pré-definida, uma coloração
ou imagem de fundo.
8. Em Imagem, Ajustar exposição, pode-se ajustar diversas configurações de
renderização. Pode-se testar algumas configurações, com uma qualidade baixa, a
fim de definir um padrão ideal para a vista em questão.
9. Ao terminar a definição das configurações de renderização, crie a imagem
renderizada clicando no botão renderizar. Este processo poderá levar desde
alguns segundos até várias horas, dependendo da qualidade da imagem e do
hardware de seu computador.

Engenharia Civil
69

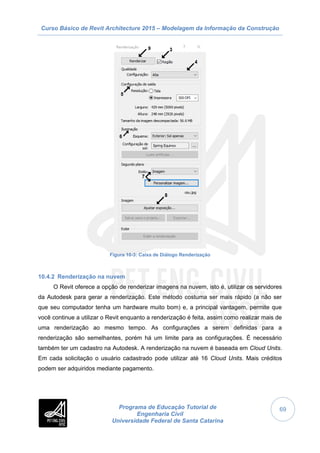

Figura 10-3: Caixa de Diálogo Renderização
10.4.2 Renderização na nuvem
O Revit oferece a opção de renderizar imagens na nuvem, isto é, utilizar os servidores
da Autodesk para gerar a renderização. Este método costuma ser mais rápido (a não ser
que seu computador tenha um hardware muito bom) e, a principal vantagem, permite que
você continue a utilizar o Revit enquanto a renderização é feita, assim como realizar mais de
uma renderização ao mesmo tempo. As configurações a serem definidas para a
renderização são semelhantes, porém há um limite para as configurações. É necessário
também ter um cadastro na Autodesk. A renderização na nuvem é baseada em Cloud Units.
Em cada solicitação o usuário cadastrado pode utilizar até 16 Cloud Units. Mais créditos
podem ser adquiridos mediante pagamento.

Engenharia Civil
70
Anexos

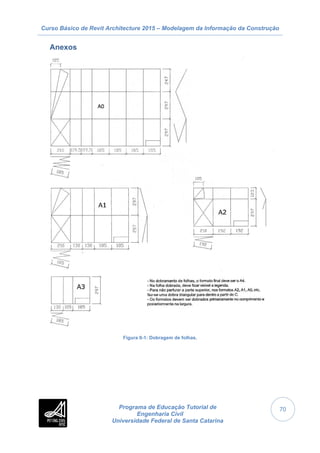

Figura 0-1: Dobragem de folhas.

Engenharia Civil
71

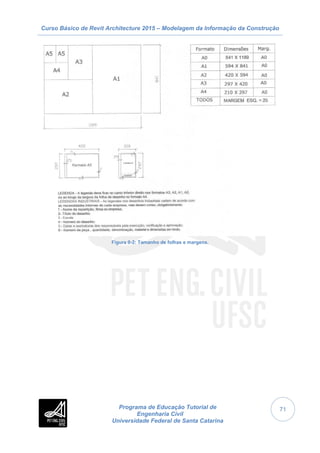

Figura 0-2: Tamanho de folhas e margens.

Engenharia Civil
72
Realização
Programa de Educação Tutorial do Curso de Engenharia Civil da
PET/ECV
Rua João Pio Duarte Silva, 205, Bloco B, Sala 219.
Córrego Grande - Florianópolis - SC
Mais Informações:
http://pet.ecv.ufsc.br
(48) 3721-9940
Desenvolvimento:
Equipe do PET Engenharia Civil
Cláudio Cesar Zimmermann (Tutor)
Eduardo Deuschle
Eduardo José Mendes
Gabriel Dibe Andrade
João Paulo Batista da Silva
Matheus Körbes Bracht

Apostila revit-2015-maio-2016

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Apostila revit-2015-maio-2016

Apostila revit-2015-maio-2016
