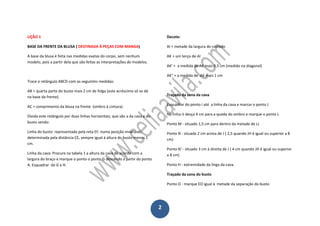

LIÇÃO 1
BASE DA FRENTE DA BLUSA ( DESTINADA À PEÇAS COM MANGA)
A base da blusa é feita nas medidas exatas do corpo, sem nenhum
modelo, pois a partir dela que são feitas as interpretações de modelos.
Trace o retângulo ABCD com as seguintes medidas:
AB = quarta parte do busto mais 2 cm de folga (este acréscimo só se dá
na base da frente).
AC = comprimento da blusa na frente (ombro à cintura).
Divida este retângulo por duas linhas horizontais, que são a da cava e do
busto sendo:
Linha do busto: representada pela reta EF, numa posição invariável,
determinada pela distância CE, sempre igual à altura do busto menos 1
cm.
Linha da cava: Procure na tabela 1 a altura da cava de acordo com a
largura do braço e marque o ponto o ponto G descendo a partir do ponto
A. Esquadrar de G a H.
Decote:
AI = metade da largura do costado
AK = um terço de AI
AK' = a medida de AK mais 0,5 cm (medido na diagonal)
AK" = a medida de AK mais 1 cm
Traçado da zona da cava
Esquadrar do ponto I até a linha da cava e marcar o ponto J
Na linha IJ desça 4 cm para a queda do ombro e marque o ponto L
Ponto M - situado 1,5 cm para dentro da metade de LJ
Ponto N - situado 2 cm acima de J ( 2,5 quando JH é igual ou superior a 8
cm)
Ponto N' - situado 3 cm à direita de J ( 4 cm quando JH é igual ou superior
a 8 cm)
Ponto H - extremidade da linga da cava.
Traçado da zona do busto
Ponto O - marque EO igual à metade da separação do busto

3. 3

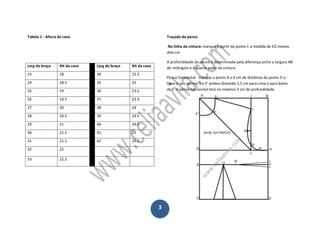

Tabela 1 - Altura da cava Traçado da pence
Na linha da cintura: marque a partir do ponto C a medida de EO menos
dois cm.
A profundidade da pence é determinada pela diferença entre a largura AB
do retângulo e a quarta parte da cintura.
Pence horizontal: marque o ponto R a 4 cm de distância do ponto O e
ligue-o aos pontos S e S’ ambos distando 1,5 cm para cima e para baixo
de F. A pence horizontal terá no máximo 3 cm de profundidade.
Larg do braço Alt da cava Larg do braço Alt da cava
23 18 34 22.5
24 18.5 35 23
25 19 36 23.5
26 19.5 37 23.5
27 20 38 24
28 20.5 39 24.5
29 21 40 24.5
30 21.5 41 25
31 21.5 42 25.5
32 22
33 22.5

4. 4

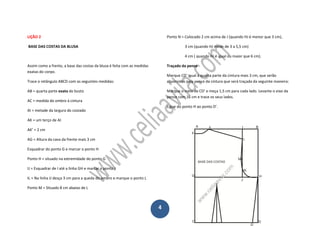

LIÇÃO 2
BASE DAS COSTAS DA BLUSA
Assim como a frente, a base das costas da blusa é feita com as medidas
exatas do corpo.
Trace o retângulo ABCD com as seguintes medidas:
AB = quarta parte exata do busto
AC = medida do ombro à cintura
AI = metade da largura do costado
AK = um terço de AI
AK’ = 2 cm
AG = Altura da cava da frente mais 3 cm
Esquadrar do ponto G e marcar o ponto H
Ponto H = situado na extremidade do ponto G
IJ = Esquadrar de I até a linha GH e marcar o ponto J
IL = Na linha IJ desça 3 cm para a queda do ombro e marque o ponto L
Ponto M = Situado 8 cm abaixo de L
Ponto N = Colocado 2 cm acima de J (quando HJ é menor que 3 cm),
3 cm (quando HJ mede de 3 a 5,5 cm)
4 cm ( quando HJ é igual ou maior que 6 cm).
Traçado da pence
Marque CD’ igual à quarta parte da cintura mais 3 cm, que serão
absorvidos pela pence da cintura que será traçada da seguinte maneira:
Marque o meio de CD’ e meça 1,5 cm para cada lado. Levante o eixo da
pence com 16 cm e trace os seus lados.
Ligue do ponto H ao ponto D’.

5. 5

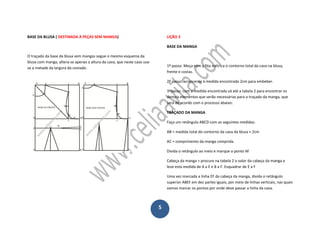

BASE DA BLUSA ( DESTINADA À PEÇAS SEM MANGA)
O traçado da base da blusa sem mangas segue o mesmo esquema da
blusa com manga, altera-se apenas a altura da cava, que neste caso usa-
se a metade da largura do costado.
LIÇÃO 3
BASE DA MANGA
1º passo: Meça com a fita métrica o contorno total da cava na blusa,
frente e costas.
2º passo: acrescente à medida encontrada 2cm para embeber.
3ºpasso: com a medida encontrada vá até a tabela 2 para encontrar os
demais elementos que serão necessárias para o traçado da manga, que
será de acordo com o processo abaixo:
TRAÇADO DA MANGA
Faça um retângulo ABCD com as seguintes medidas:
AB = medida total do contorno da cava da blusa + 2cm
AC = comprimento da manga comprida.
Divida o retângulo ao meio e marque o ponto M
Cabeça da manga = procure na tabela 2 o valor da cabeça da manga e
leve esta medida de A a E e B a F. Esquadrar de E a F
Uma vez marcada a linha EF da cabeça da manga, divida o retângulo
superior ABEF em dez partes iguais, por meio de linhas verticais, nas quais
vamos marcar os pontos por onde deve passar a linha da cava.

6. 6

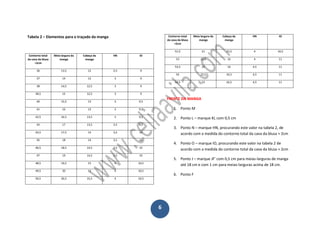

Tabela 2 – Elementos para o traçado da manga
Contorno total
da cava da blusa
+2cm
Meia largura da
manga
Cabeça da
manga
HN IO
36 13,5 12 2,5 9
37 14 12 3 9
38 14,5 12,5 3 9
38,5 15 12,5 3 9
40 15,5 13 3 9,5
41 16 13 3 9,5
42,5 16,5 13,5 3 9,5
43 17 13,5 3,5 9,5
44,5 17,5 14 3,5 10
45 18 14 3,5 10
46,5 18,5 14,5 3,5 10
47 19 14,5 3,5 10
48,5 19,5 15 4 10,5
49,5 20 15 4 10,5
50,5 20,5 15,5 4 10,5
Contorno total
da cava da blusa
+2cm
Meia largura da
manga
Cabeça da
manga
HN IO
51,5 21 15,5 4 10,5
53 21,5 16 4 11
53,5 22 16 4,5 11
54 22,5 16,5 4,5 11
54,5 23 16,5 4,5 11
FRENTE DA MANGA
1. Ponto M
2. Ponto L – marque KL com 0,5 cm
3. Ponto N – marque HN, procurando este valor na tabela 2, de
acordo com a medida do contorno total da cava da blusa + 2cm
4. Ponto O – marque IO, procurando este valor na tabela 2 de
acordo com a medida do contorno total da cava da blusa + 2cm
5. Ponto J – marque JF’ com 0,5 cm para meias-larguras de manga
até 18 cm e com 1 cm para meias-larguras acima de 18 cm.
6. Ponto F

7. 7
COSTAS DA MANGA
1. Ponto M
2. Ponto L’ – marque KL’ com 1 cm
3. Ponto N’ – marque HN’ com a mesma medida de HN da frente (se
porém, a meia-largura da manga for igual ou menor que 16 cm
marque H’N’ igual ao HN da frente mais meio cm
4. Ponto O’ – marque I’O’ igual ao IO da frente menos 2 cm
5. Ponto J’ – marque E’J’ com 2 cm para meias-larguras de manga
até 18 cm e com 2,5 cm para meias-larguras acima de 18 cm
6. Ponto E
Marcados os pontos, vamos uni-los por uma linha contínua, curva,
evitando formar ângulos.
Observe que ao dobrar a manga ao meio, a parte da frente é mais
pronunciada do que nas costas.
CORPO DA MANGA
A boca da manga, em baixo, terá uma medida igual à do próprio punho,
para manga com punho. Para manga sem punho meça a largura da mão.
Meça a largura desejada para a boca da manga e coloque metade para
cada lado do ponto M’.
Ligue os pontos EC’ e FD’ por uma reta.

8. 8

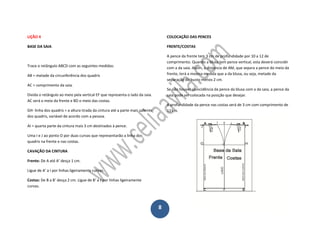

LIÇÃO 4
BASE DA SAIA
Trace o retângulo ABCD com as seguintes medidas:
AB = metade da circunferência dos quadris
AC = comprimento da saia.
Divida o retângulo ao meio pela vertical EF que representa o lado da saia.
AC será o meio da frente e BD o meio das costas.
GH- linha dos quadris = a altura tirada da cintura até a parte mais saliente
dos quadris, variável de acordo com a pessoa.
AI = quarta parte da cintura mais 3 cm destinados à pence.
Uma I e J ao ponto O por duas curvas que representarão a linha dos
quadris na frente e nas costas.
CAVAÇÃO DA CINTURA
Frente: De A até A’ desça 1 cm.
Ligue de A’ a I por linhas ligeiramente curvas.
Costas: De B a B’ desça 2 cm. Ligue de B’ a J por linhas ligeiramente
curvas.
COLOCAÇÃO DAS PENCES
FRENTE/COSTAS
A pence da frente tem 3 cm de profundidade por 10 a 12 de
comprimento. Quando a blusa tem pence vertical, esta deverá coincidir
com a da saia. Assim, a distancia de AM, que separa a pence do meio da
frente, terá a mesma medida que a da blusa, ou seja, metade da
separação do busto menos 2 cm.
Se não houver coincidência da pence da blusa com a da saia, a pence da
saia pode ser colocada na posição que desejar.
A profundidade da pence nas costas será de 3 cm com comprimento de
12 cm.
