1) O documento fornece as especificações para confeccionar um molde de camisa social feminina de mangas longas, incluindo detalhes como comprimentos, aberturas e acabamentos. 2) As instruções incluem como adaptar um traçado de vestido existente para criar o molde da frente e costas da camisa, e como desenhar o molde da manga com as medidas corretas. 3) É explicado como construir o colarinho da camisa com medidas variáveis para a altura do pé de gola e da gola.

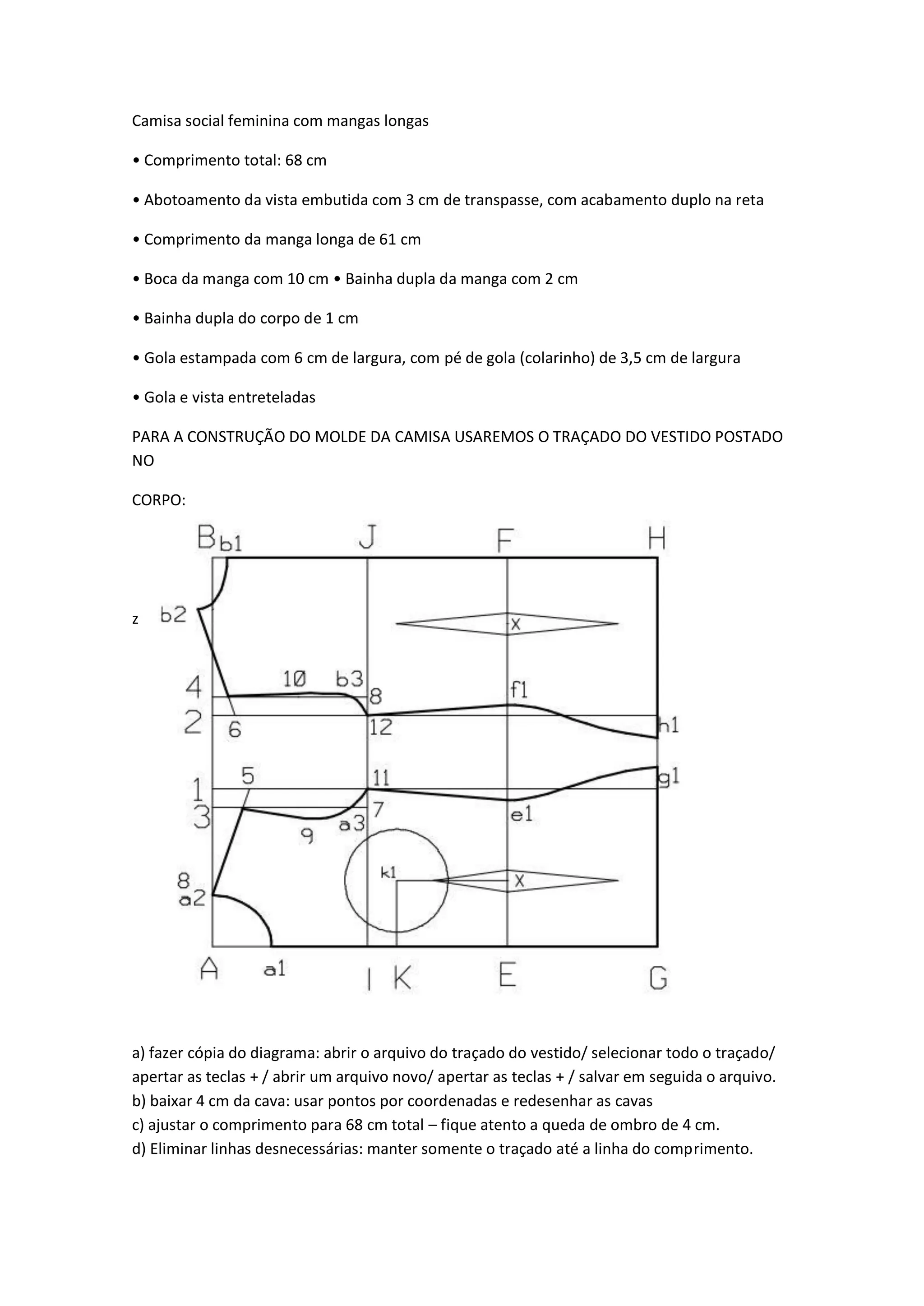

1. Camisa social feminina com mangas longas
• Comprimento total: 68 cm
• Abotoamento da vista embutida com 3 cm de transpasse, com acabamento duplo na reta
• Comprimento da manga longa de 61 cm
• Boca da manga com 10 cm • Bainha dupla da manga com 2 cm
• Bainha dupla do corpo de 1 cm
• Gola estampada com 6 cm de largura, com pé de gola (colarinho) de 3,5 cm de largura
• Gola e vista entreteladas
PARA A CONSTRUÇÃO DO MOLDE DA CAMISA USAREMOS O TRAÇADO DO VESTIDO POSTADO
NO
CORPO:
z
a) fazer cópia do diagrama: abrir o arquivo do traçado do vestido/ selecionar todo o traçado/
apertar as teclas + / abrir um arquivo novo/ apertar as teclas + / salvar em seguida o arquivo.
b) baixar 4 cm da cava: usar pontos por coordenadas e redesenhar as cavas
c) ajustar o comprimento para 68 cm total – fique atento a queda de ombro de 4 cm.
d) Eliminar linhas desnecessárias: manter somente o traçado até a linha do comprimento.

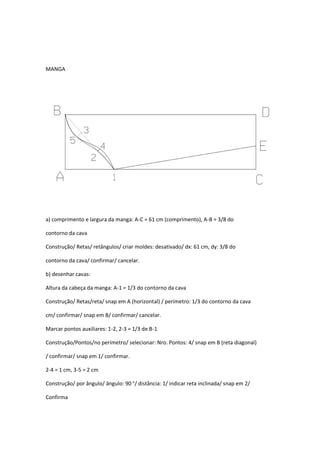

2. MANGA
a) comprimento e largura da manga: A-C = 61 cm (comprimento), A-B = 3/8 do
contorno da cava
Construção/ Retas/ retângulos/ criar moldes: desativado/ dx: 61 cm, dy: 3/8 do
contorno da cava/ confirmar/ cancelar.
b) desenhar cavas:
Altura da cabeça da manga: A-1 = 1/3 do contorno da cava
Construção/ Retas/reta/ snap em A (horizontal) / perímetro: 1/3 do contorno da cava
cm/ confirmar/ snap em B/ confirmar/ cancelar.
Marcar pontos auxiliares: 1-2, 2-3 = 1/3 de B-1
Construção/Pontos/no perímetro/ selecionar: Nro. Pontos: 4/ snap em B (reta diagonal)
/ confirmar/ snap em 1/ confirmar.
2-4 = 1 cm, 3-5 = 2 cm
Construção/ por ângulo/ ângulo: 90 °/ distância: 1/ indicar reta inclinada/ snap em 2/
Confirma

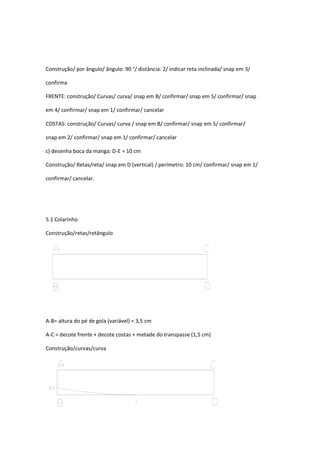

3. Construção/ por ângulo/ ângulo: 90 °/ distância: 2/ indicar reta inclinada/ snap em 3/
confirma
FRENTE: construção/ Curvas/ curva/ snap em B/ confirmar/ snap em 5/ confirmar/ snap
em 4/ confirmar/ snap em 1/ confirmar/ cancelar
COSTAS: construção/ Curvas/ curva / snap em B/ confirmar/ snap em 5/ confirmar/
snap em 2/ confirmar/ snap em 1/ confirmar/ cancelar
c) desenha boca da manga: D-E = 10 cm
Construção/ Retas/reta/ snap em D (vertical) / perímetro: 10 cm/ confirmar/ snap em 1/
confirmar/ cancelar.
5.1 Colarinho
Construção/retas/retângulo
A-B= altura do pé de gola (variável) = 3,5 cm
A-C = decote frente + decote costas + metade do transpasse (1,5 cm)
Construção/curvas/curva

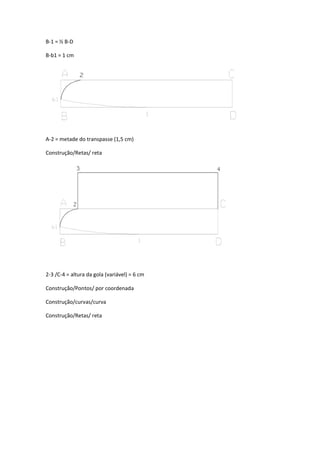

4. B-1 = ½ B-D
B-b1 = 1 cm
A-2 = metade do transpasse (1,5 cm)
Construção/Retas/ reta
2-3 /C-4 = altura da gola (variável) = 6 cm
Construção/Pontos/ por coordenada
Construção/curvas/curva
Construção/Retas/ reta

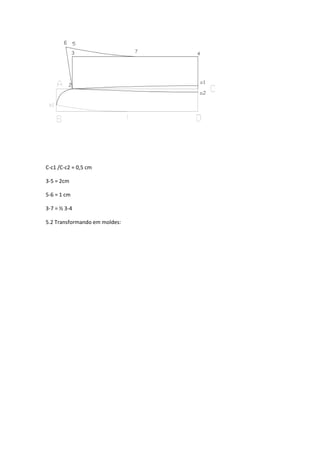

5. C-c1 /C-c2 = 0,5 cm
3-5 = 2cm
5-6 = 1 cm
3-7 = ½ 3-4
5.2 Transformando em moldes:
