1. APARELHO
LOCOMOTOR
NOÇÕES GERAIS DE
OSTEOLOGIA,
ARTROLOGIA e MIOLOGIA

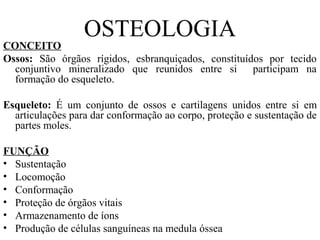

2. OSTEOLOGIA
CONCEITO
Ossos: São órgãos rígidos, esbranquiçados, constituídos por tecido
conjuntivo mineralizado que reunidos entre si participam na
formação do esqueleto.
Esqueleto: É um conjunto de ossos e cartilagens unidos entre si em
articulações para dar conformação ao corpo, proteção e sustentação de
partes moles.
FUNÇÃO
• Sustentação
• Locomoção
• Conformação
• Proteção de órgãos vitais
• Armazenamento de íons
• Produção de células sanguíneas na medula óssea

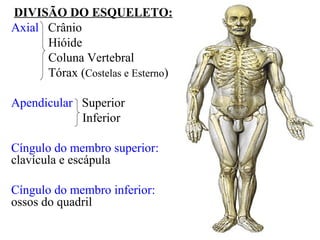

3. DIVISÃO DO ESQUELETO:
Axial Crânio
Hióide
Coluna Vertebral
Tórax (Costelas e Esterno)
Apendicular Superior
Inferior

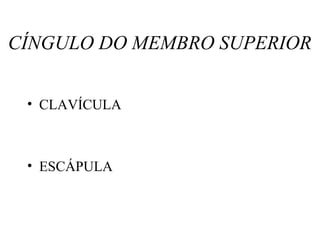

Cíngulo do membro superior:
clavícula e escápula
Cíngulo do membro inferior:
ossos do quadril

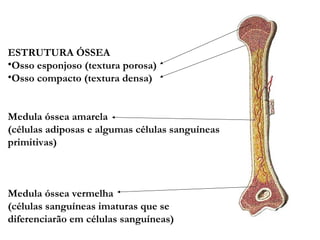

4. ESTRUTURA ÓSSEA
•Osso esponjoso (textura porosa)
•Osso compacto (textura densa)
Medula óssea amarela
(células adiposas e algumas células sanguíneas
primitivas)
Medula óssea vermelha
(células sanguíneas imaturas que se
diferenciarão em células sanguíneas)

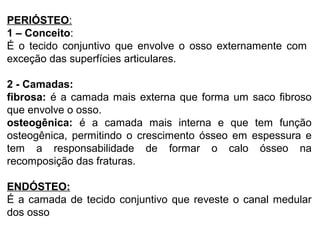

5. PERIÓSTEO:
1 – Conceito:
É o tecido conjuntivo que envolve o osso externamente com
exceção das superfícies articulares.
2 - Camadas:
fibrosa: é a camada mais externa que forma um saco fibroso
que envolve o osso.
osteogênica: é a camada mais interna e que tem função
osteogênica, permitindo o crescimento ósseo em espessura e
tem a responsabilidade de formar o calo ósseo na
recomposição das fraturas.
ENDÓSTEO:
É a camada de tecido conjuntivo que reveste o canal medular
dos osso

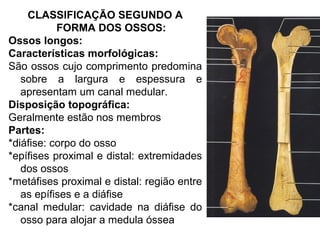

6. CLASSIFICAÇÃO SEGUNDO A
FORMA DOS OSSOS:
Ossos longos:
Características morfológicas:
São ossos cujo comprimento predomina
sobre a largura e espessura e
apresentam um canal medular.
Disposição topográfica:
Geralmente estão nos membros
Partes:
*diáfise: corpo do osso
*epífises proximal e distal: extremidades
dos ossos
*metáfises proximal e distal: região entre
as epífises e a diáfise
*canal medular: cavidade na diáfise do
osso para alojar a medula óssea

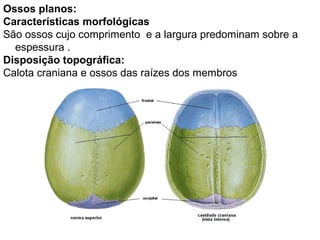

7. Ossos planos:
Características morfológicas
São ossos cujo comprimento e a largura predominam sobre a
espessura .
Disposição topográfica:
Calota craniana e ossos das raízes dos membros

8. Ossos curtos:
Características morfológicas:
São ossos cujo comprimento, largura e espessura se equivalem
Disposição topográfica:
Ossos do carpo
Ossos do tarso

9. Ossos irregulares:
Características morfológicas:
São ossos que apresentam uma forma irregular
Disposição topográfica:
Ossos do crânio
Ossos da coluna vertebral

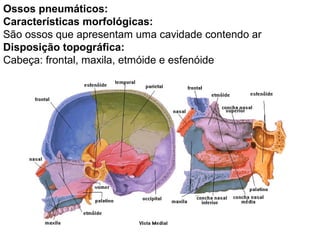

10. Ossos pneumáticos:
Características morfológicas:
São ossos que apresentam uma cavidade contendo ar
Disposição topográfica:
Cabeça: frontal, maxila, etmóide e esfenóide

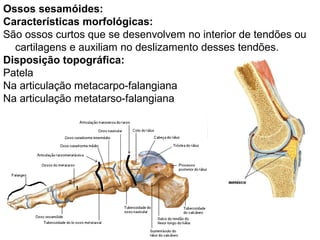

12. Ossos sesamóides:
Características morfológicas:
São ossos curtos que se desenvolvem no interior de tendões ou
cartilagens e auxiliam no deslizamento desses tendões.
Disposição topográfica:

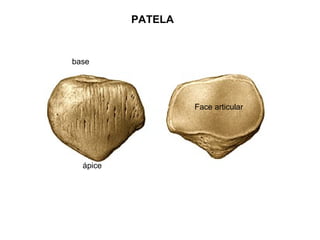

Patela
Na articulação metacarpo-falangiana
Na articulação metatarso-falangiana

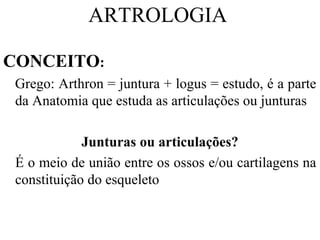

13. ARTROLOGIA
CONCEITO:
Grego: Arthron = juntura + logus = estudo, é a parte
da Anatomia que estuda as articulações ou junturas
Junturas ou articulações?
É o meio de união entre os ossos e/ou cartilagens na
constituição do esqueleto

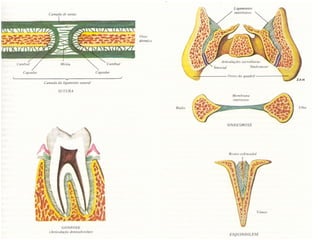

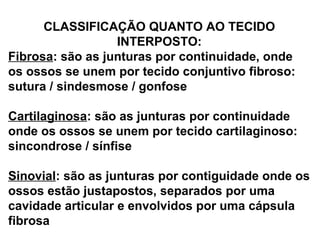

14. CLASSIFICAÇÃO QUANTO AO TECIDO
INTERPOSTO:
Fibrosa: são as junturas por continuidade, onde
os ossos se unem por tecido conjuntivo fibroso:
sutura / sindesmose / gonfose
Cartilaginosa: são as junturas por continuidade
onde os ossos se unem por tecido cartilaginoso:
sincondrose / sínfise
Sinovial: são as junturas por contiguidade onde os
ossos estão justapostos, separados por uma
cavidade articular e envolvidos por uma cápsula
fibrosa

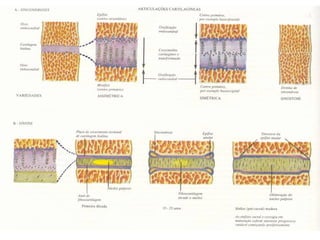

16. 2. Sínfises:
A união entre o ossos se faz por uma cartilagem
fibrosa (fibrocartilagem)
(entre os corpos das vértebras / entre os ossos
púbis)
1. Sincondroses:
A união entre o ossos se faz por uma cartilagem
hialina.
1.1 - intra-ósseas: ocorre dentro de um
mesmo osso (metáfise dos ossos longos)
1.2 - interósseas: ocorre entre ossos
diferentes (osso occipital e osso esfenóide)

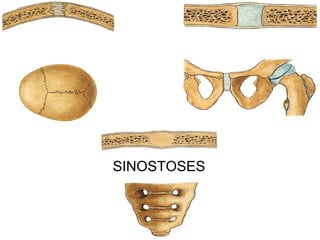

18. SINOSTOSES

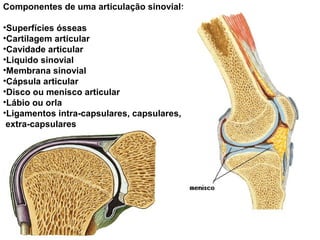

19. Componentes de uma articulação sinovial:
•Superfícies ósseas
•Cartilagem articular
•Cavidade articular
•Liquido sinovial
•Membrana sinovial
•Cápsula articular
•Disco ou menisco articular
•Lábio ou orla
•Ligamentos intra-capsulares, capsulares,
extra-capsulares

20. CLASSIFICAÇÃO DAS
ARTICULAÇÕES
SINOVIAIS
QUANTO À
MORFOLOGIA DAS
SUPERFÍCIES
ARTICULARES
•PLANA
•GÍNGLIMO OU
DOBRADIÇA
•SELAR
•CONDILAR
•ESFERÓIDE
•TROCÓIDE OU
PIVOTADA

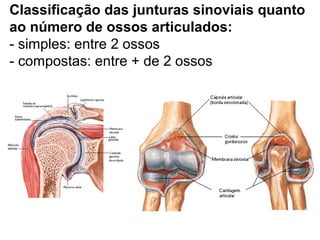

21. Classificação das junturas sinoviais quanto
ao número de ossos articulados:
- simples: entre 2 ossos
- compostas: entre + de 2 ossos

22. CLASSIFICAÇÃO QUANTO À
MOBILIDADE:
• Sinartrose: fibrosas
• Anfiartrose: cartilaginosas
• Diartrose: sinoviais

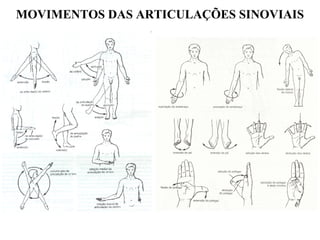

23. MOVIMENTOS DAS ARTICULAÇÕES SINOVIAIS

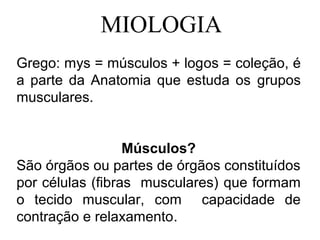

24. MIOLOGIA
Grego: mys = músculos + logos = coleção, é
a parte da Anatomia que estuda os grupos
musculares.
Músculos?
São órgãos ou partes de órgãos constituídos
por células (fibras musculares) que formam
o tecido muscular, com capacidade de
contração e relaxamento.

25. FUNÇÕES DO TECIDO MUSCULAR
• Produção dos movimentos corporais
• Estabilização das posturas corporais
• Regulação do volume dos órgãos
• Movimento de substâncias dentro do corpo
• Produção de calor

26. • Os músculos correspondem 40-50% do peso do corpo
• Tipos de tecido muscular estriado cardíaco
estriado esquelético
liso

27. Contração de músculo estriado
esquelético
movimento voluntário

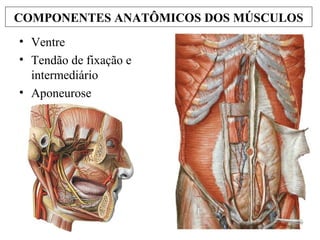

28. COMPONENTES ANATÔMICOS DOS MÚSCULOS
• Ventre
• Tendão de fixação e
intermediário
• Aponeurose

29. Fáscia
(membrana de tecido
conjuntivo fibroso)

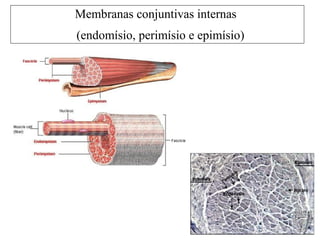

30. Membranas conjuntivas internas
(endomísio, perimísio e epimísio)

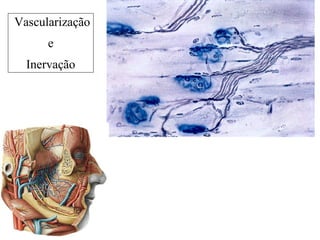

31. Vascularização
e
Inervação

32. PONTO FIXO (ORIGEM)
X
PONTO MÓVEL (INSERÇÃO)
FIXAÇÃO PROXIMAL
X
FIXAÇÃO DISTAL
MECÂNICA MUSCULAR

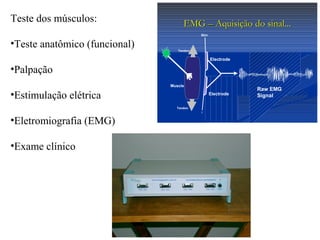

33. Muscle
Tendon
Raw EMG
Signal
Electrode
Electrode
Tendon
Skin
EMGEMG –– Aquisição do sinal...Aquisição do sinal...Teste dos músculos:
•Teste anatômico (funcional)
•Palpação
•Estimulação elétrica
•Eletromiografia (EMG)
•Exame clínico

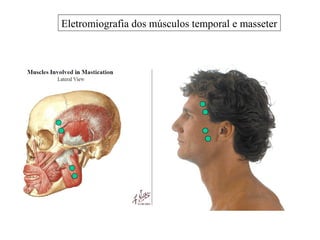

34. Eletromiografia dos músculos temporal e masseter

35. CRÂNIO
• OSSOS
• ARTICULAÇÕES

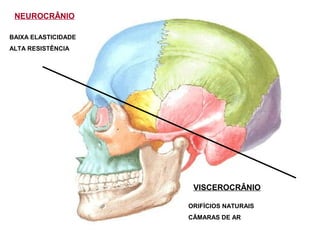

36. NEUROCRÂNIO
VISCEROCRÂNIO
BAIXA ELASTICIDADE
ALTA RESISTÊNCIA
ORIFÍCIOS NATURAIS
CÂMARAS DE AR

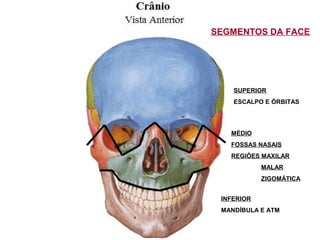

39. SEGMENTOS DA FACE
SUPERIOR
ESCALPO E ÓRBITAS
MÉDIO
FOSSAS NASAIS
REGIÕES MAXILAR
MALAR
ZIGOMÁTICA
INFERIOR
MANDÍBULA E ATM

40. SEGMENTOS DA FACE

41. ASPECTOS ANATÔMICOS DO CRÂNIO DO RECÉM NATO
AUSÊNCIA DE SEIOS PARANASAIS
SUTURAS MEMBRANÁCEAS NA ABÓBADA
PRESENÇA DE FONTÍCULOS : BREGMA (2 A 3 ANO)
LAMBDA
PTÉRIO
ASTÉRIO

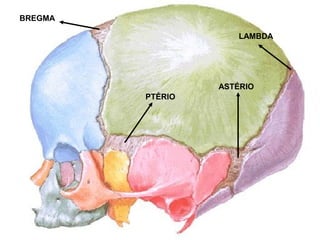

42. BREGMA
PTÉRIO
ASTÉRIO
LAMBDA

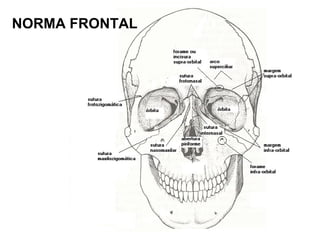

43. NORMA FRONTAL

44. NORMA FRONTAL

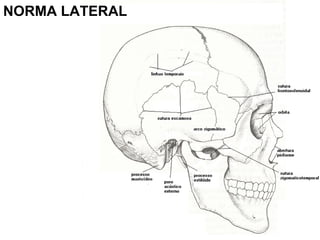

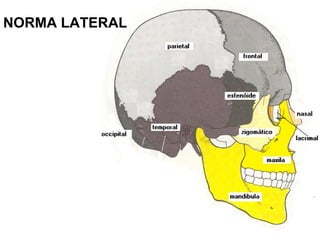

45. NORMA LATERAL

46. NORMA LATERAL

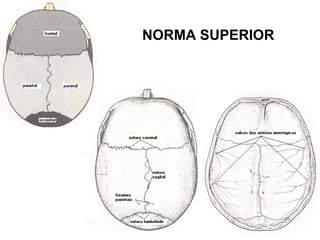

47. NORMA SUPERIOR

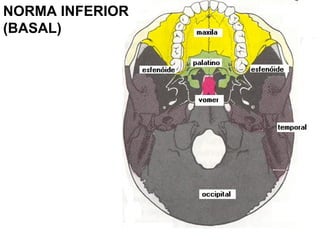

48. NORMA INFERIOR
(BASAL)

49. NORMA INFERIOR
(BASAL)

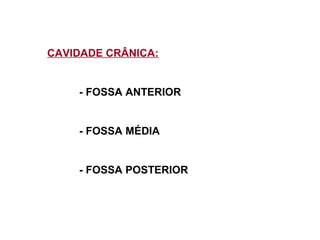

50. CAVIDADE CRÂNICA:
- FOSSA ANTERIOR
- FOSSA MÉDIA
- FOSSA POSTERIOR

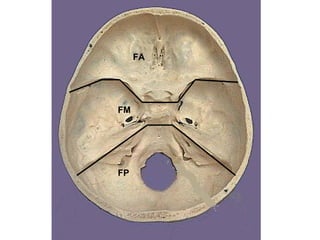

51. FA
FM
FP

52. FOSSAS DO CRÂNIO

55. MANDÍBULA

56. OSSO HIÓIDE

58. ARTICULAÇÃO
TEMPOROMANDIBULAR
• SINOVIAL COMPOSTA
• BICONDILIANA
• DIARTROSE
• TRIAXIAL
• GÍNGLIMO DESLIZANTE POIS
REALIZA MOVIMENTOS DE
ROTAÇÃO E TRANSLAÇÃO

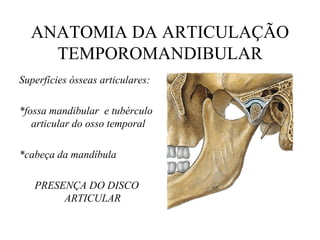

59. ANATOMIA DA ARTICULAÇÃO
TEMPOROMANDIBULAR
Superfícies ósseas articulares:
*fossa mandibular e tubérculo
articular do osso temporal
*cabeça da mandíbula
PRESENÇA DO DISCO
ARTICULAR

60. O DISCO ARTICULAR
*divide a articulação em dois compartimentos distintos
*anteriormente se funde com a cápsula articular e o
músculo pterigóideo lateral
*posteriormente continua-se com lâminas fibrosas que
limitam a zona retro-discal

61. ATM
BOCA FECHADA BOCA ABERTA

62. Radiografias da ATM
BOCA FECHADA BOCA ABERTA

63. LIGAMENTOS DA ATM
LIGAMENTO
TEMPOROMANDIBULAR
LIGAMENTO
ESTILOMANDIBULAR
LIGAMENTO
ESFENOMANDIBULAR

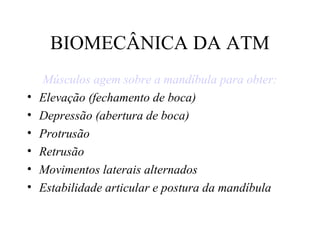

64. BIOMECÂNICA DA ATM
Músculos agem sobre a mandíbula para obter:
• Elevação (fechamento de boca)
• Depressão (abertura de boca)
• Protrusão
• Retrusão
• Movimentos laterais alternados
• Estabilidade articular e postura da mandíbula

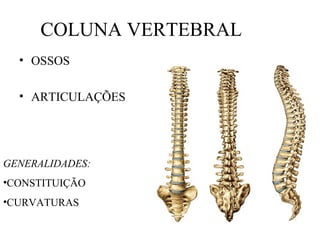

65. COLUNA VERTEBRAL
• OSSOS
• ARTICULAÇÕES
GENERALIDADES:
•CONSTITUIÇÃO
•CURVATURAS

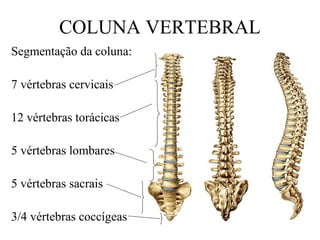

66. COLUNA VERTEBRAL
Segmentação da coluna:
7 vértebras cervicais
12 vértebras torácicas
5 vértebras lombares
5 vértebras sacrais
3/4 vértebras coccígeas

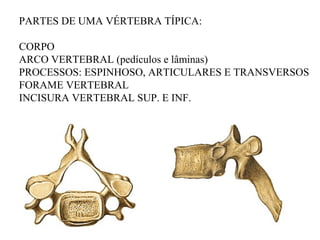

67. PARTES DE UMA VÉRTEBRA TÍPICA:
CORPO
ARCO VERTEBRAL (pedículos e lâminas)
PROCESSOS: ESPINHOSO, ARTICULARES E TRANSVERSOS
FORAME VERTEBRAL
INCISURA VERTEBRAL SUP. E INF.

68. V. ATLAS

69. V. ÁXIS

70. V. CERVICAL TÍPICA:
3-6

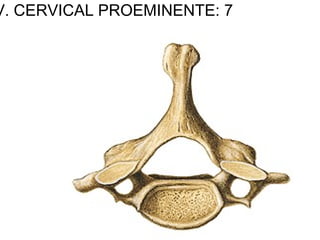

71. V. CERVICAL PROEMINENTE: 7

72. V. TORÁCICA

73. V. LOMBAR

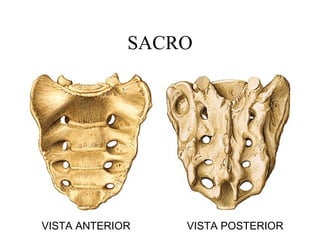

74. SACRO
VISTA ANTERIOR VISTA POSTERIOR

75. VISTA SUPERIOR VISTA LATERAL

76. CÓCCIX

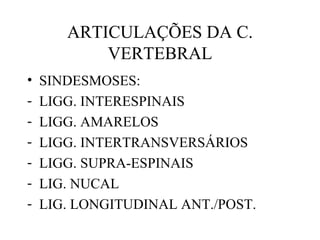

77. ARTICULAÇÕES DA C.
VERTEBRAL
• SINDESMOSES:
- LIGG. INTERESPINAIS
- LIGG. AMARELOS
- LIGG. INTERTRANSVERSÁRIOS
- LIGG. SUPRA-ESPINAIS
- LIG. NUCAL
- LIG. LONGITUDINAL ANT./POST.

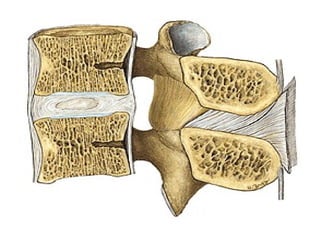

82. ARTICULAÇÕES DA C.
VERTEBRAL
• SÍNFISE
INTERVERTEBRAL
(ENTRE OS CORPOS)
- DISCO
INTERVERTEBRAL:
ANEL FIBROSO
NÚCLEO
PULPOSO

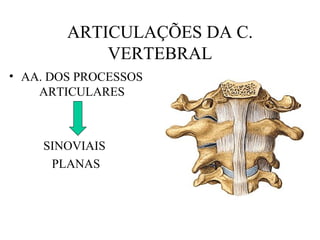

84. ARTICULAÇÕES DA C.
VERTEBRAL
• AA. DOS PROCESSOS
ARTICULARES
SINOVIAIS
PLANAS

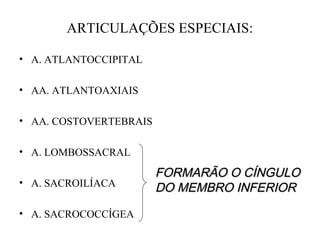

85. ARTICULAÇÕES ESPECIAIS:
• A. ATLANTOCCIPITAL
• AA. ATLANTOAXIAIS
• AA. COSTOVERTEBRAIS
• A. LOMBOSSACRAL

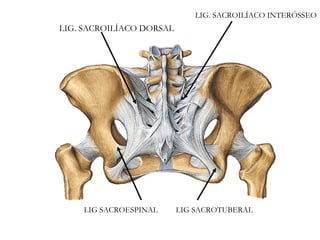

• A. SACROILÍACA
• A. SACROCOCCÍGEA
FORMARÃO O CÍNGULOFORMARÃO O CÍNGULO
DO MEMBRO INFERIORDO MEMBRO INFERIOR

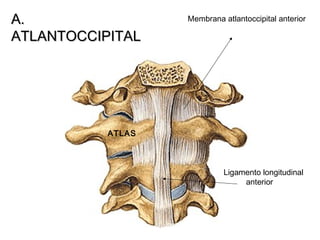

86. A.A.
ATLANTOCCIPITALATLANTOCCIPITAL
Membrana atlantoccipital anterior
Ligamento longitudinal
anterior
ATLAS

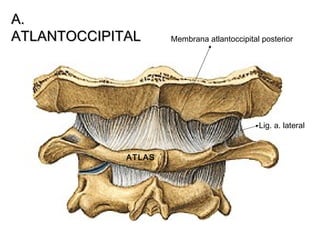

87. A.A.
ATLANTOCCIPITALATLANTOCCIPITAL Membrana atlantoccipital posterior
ATLAS
Lig. a. lateral

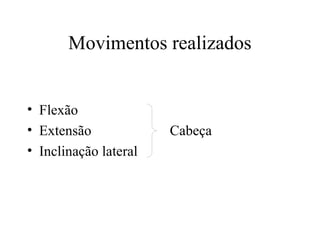

88. Movimentos realizados
• Flexão
• Extensão Cabeça
• Inclinação lateral

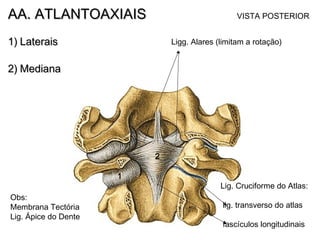

89. AA. ATLANTOAXIAISAA. ATLANTOAXIAIS
1)1) LateraisLaterais
2)2) MedianaMediana
1
2
Ligg. Alares (limitam a rotação)
Lig. Cruciforme do Atlas:
lig. transverso do atlas
fascículos longitudinais
VISTA POSTERIOR
Obs:
Membrana Tectória
Lig. Ápice do Dente

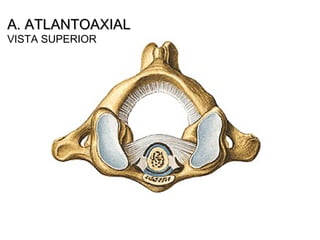

90. A. ATLANTOAXIALA. ATLANTOAXIAL
VISTA SUPERIOR

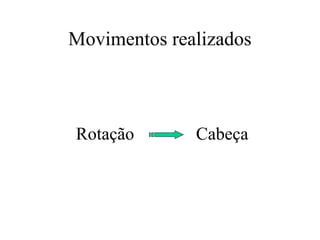

91. Movimentos realizados
Rotação Cabeça

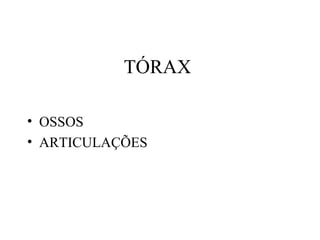

92. TÓRAX
• OSSOS
• ARTICULAÇÕES

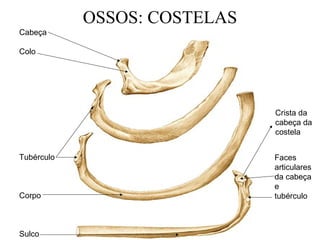

93. OSSOS: COSTELAS
Cabeça
Colo
Tubérculo
Corpo
Sulco
Faces
articulares
da cabeça
e
tubérculo
Crista da
cabeça da
costela

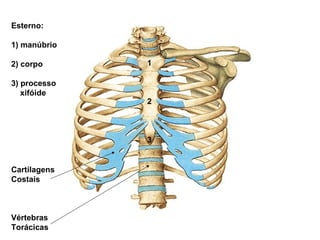

94. Esterno:
1) manúbrio
2) corpo
3) processo
xifóide
Cartilagens
Costais
Vértebras
Torácicas
1
2
3

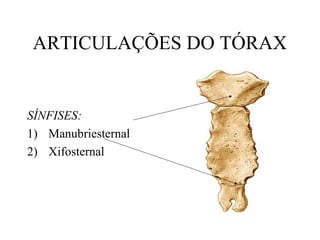

95. ARTICULAÇÕES DO TÓRAX
SÍNFISES:
1) Manubriesternal
2) Xifosternal

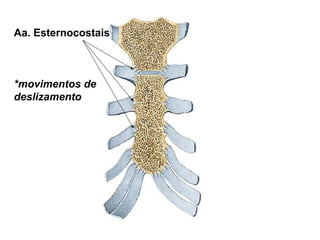

96. Aa. Esternocostais
*movimentos de
deslizamento

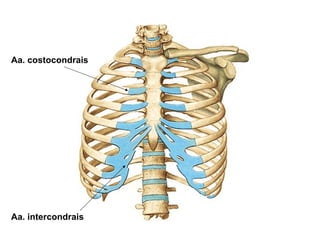

97. Aa. costocondrais
Aa. intercondrais

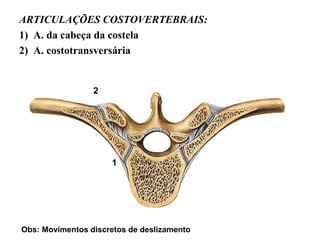

98. ARTICULAÇÕES COSTOVERTEBRAIS:
1) A. da cabeça da costela
2) A. costotransversária
2
1
Obs: Movimentos discretos de deslizamento

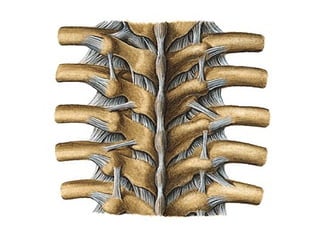

99. Ligg. Costotransversários
(superiores)
Ligg. radiados da cabeça
da costela
Obs: Lig. intra-articular da
cabeça da costela

100. Lig. do tubérculo da costela
(lig. costotranversário lateral)
Lig. do colo da costela
(lig. costotranversário interósseo)

101. AA. COSTOVERTEBRAISAA. COSTOVERTEBRAIS
Ligg. costotransversários
Ligg radiados da cabeça
da costela

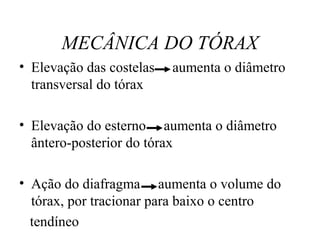

102. MECÂNICA DO TÓRAX
• Elevação das costelas aumenta o diâmetro
transversal do tórax
• Elevação do esterno aumenta o diâmetro
ântero-posterior do tórax
• Ação do diafragma aumenta o volume do
tórax, por tracionar para baixo o centro
tendíneo

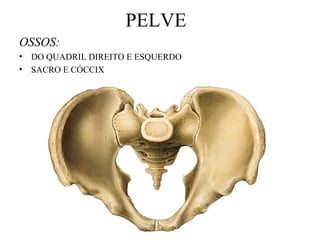

103. PELVE
OSSOS:
• DO QUADRIL DIREITO E ESQUERDO
• SACRO E CÓCCIX

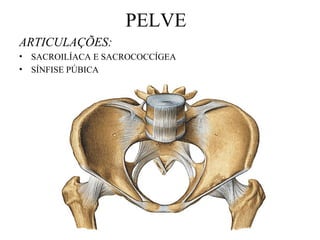

104. PELVE
ARTICULAÇÕES:
• SACROILÍACA E SACROCOCCÍGEA
• SÍNFISE PÚBICA

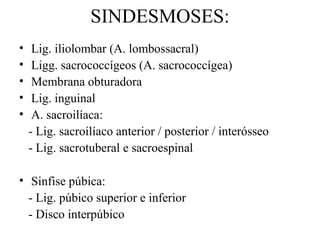

105. SINDESMOSES:
• Lig. iliolombar (A. lombossacral)
• Ligg. sacrococcígeos (A. sacrococcígea)
• Membrana obturadora
• Lig. inguinal
• A. sacroilíaca:
- Lig. sacroilíaco anterior / posterior / interósseo
- Lig. sacrotuberal e sacroespinal
• Sinfise púbica:
- Lig. púbico superior e inferior
- Disco interpúbico

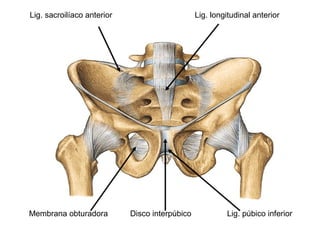

106. Membrana obturadora Disco interpúbico Lig. púbico inferior
Lig. sacroilíaco anterior Lig. longitudinal anterior

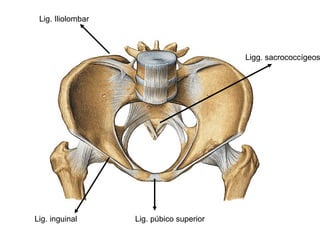

107. Lig. inguinal Lig. púbico superior
Lig. Iliolombar
Ligg. sacrococcígeos

108. LIG. SACROILÍACO INTERÓSSEO
LIG. SACROILÍACO DORSAL
LIG SACROESPINAL LIG SACROTUBERAL

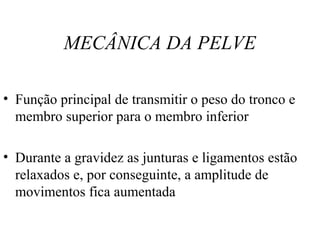

109. MECÂNICA DA PELVE
• Função principal de transmitir o peso do tronco e
membro superior para o membro inferior
• Durante a gravidez as junturas e ligamentos estão
relaxados e, por conseguinte, a amplitude de
movimentos fica aumentada

110. MEMBRO SUPERIOR
OSSOS
ARTICULAÇÕES

111. CÍNGULO DO MEMBRO SUPERIOR
• CLAVÍCULA
• ESCÁPULA

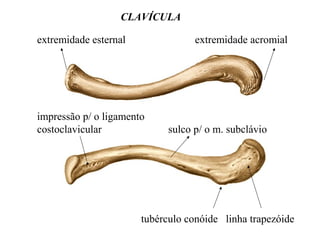

112. CLAVÍCULA
extremidade esternal extremidade acromial
impressão p/ o ligamento
costoclavicular sulco p/ o m. subclávio
tubérculo conóide linha trapezóide

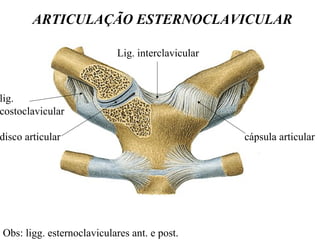

113. ARTICULAÇÃO ESTERNOCLAVICULAR
lig.
costoclavicular
disco articular cápsula articular
Lig. interclavicular
Obs: ligg. esternoclaviculares ant. e post.

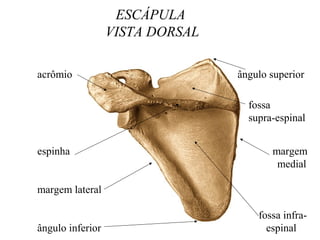

114. ESCÁPULA
VISTA DORSAL
acrômio ângulo superior
espinha margem
medial
margem lateral
fossa infra-
ângulo inferior espinal
fossa
supra-espinal

115. VISTA ANTERIOR
Fossa
subescapular
Margem superior Incisura da escápula
Ângulo lateral
c/ a cavidade
glenoidal
Processo
coracóide

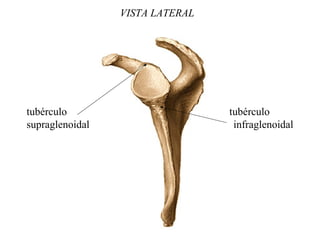

116. VISTA LATERAL
tubérculo tubérculo
supraglenoidal infraglenoidal

117. ÂNGULOS REFERENTES AS MÉDIAS ENTRE ADULTOS
plano da escápula
plano
mediano

118. ARTICULAÇÃO ACROMIOCLAVICULAR
lig. acromioclavicular lig. coracoclavicular:
*lig.
conóide
*lig.
trapezóide
# Bolsa sinovial
#

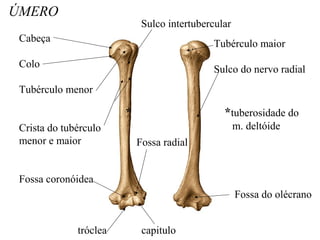

119. ÚMERO
Cabeça
Colo
Tubérculo menor
Crista do tubérculo
menor e maior
Fossa coronóidea
tróclea capitulo
Fossa radial
* *tuberosidade do
m. deltóide
Fossa do olécrano
Tubérculo maior
Sulco do nervo radial
Sulco intertubercular

120. Epicôndilo medial e lateral
Crista supra-epicondilar
lateral e medial
Face ântero-medial face ântero-
do corpo lateral
Face posterior

121. ARTICULAÇÃO GLENOUMERAL
Lig. glenoumerais

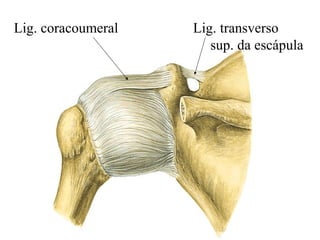

122. Lig. coracoumeral Lig. transverso
sup. da escápula

123. Bolsa subacromial

124. Bolsa subacromial
Recesso axilar

125. Lábio glenoidal
Cabeça
longa
do bíceps
braquial
(tendão)
Cabeça
longa do tríceps
braquial
Lig. coracoacromial

126. ULNA
Incisura troclear
Tuberosidade
processo estilóide cabeça da ulna
Olécrano
Incisura radial
Crista do m.
supinador
Processo coronóide
Margem
interóssea

127. RÁDIO
Cabeça
Colo
Tuberosidade
Face articular carpal tubérculo dorsal incisura ulnar
Fóvea articular
circunferência
articular
margem interóssea
Processo
estilóide

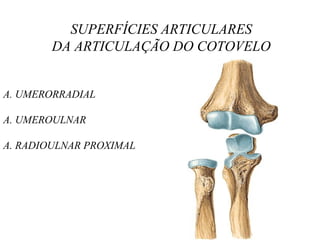

128. SUPERFÍCIES ARTICULARES
DA ARTICULAÇÃO DO COTOVELO
A. UMERORRADIAL
A. UMEROULNAR
A. RADIOULNAR PROXIMAL

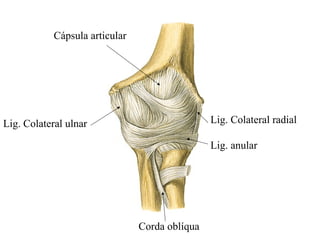

129. Lig. Colateral ulnar Lig. Colateral radial
Lig. anular
Corda oblíqua
Cápsula articular

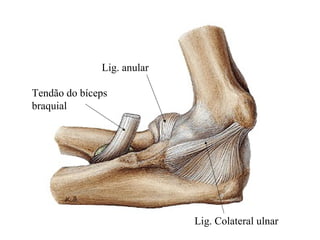

130. Lig. Colateral ulnar
Lig. anular
Tendão do bíceps
braquial

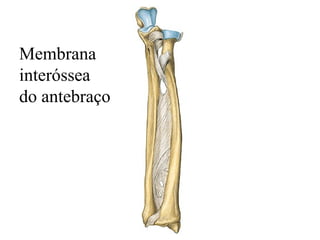

132. Membrana
interóssea
do antebraço

133. ARTICULAÇÃO RADIOULNAR DISTAL
Disco articular
Cápsula articular

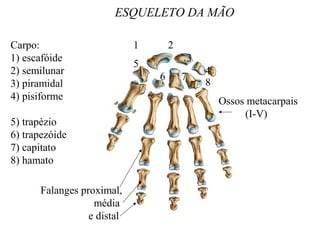

134. ESQUELETO DA MÃO
Carpo:
1) escafóide
2) semilunar
3) piramidal
4) pisiforme
5) trapézio
6) trapezóide
7) capitato
8) hamato
1 2
3
4
5
6 7
8
Ossos metacarpais
(I-V)
Falanges proximal,
média
e distal

135. VISTA DORSAL
BASE
CORPO
CABEÇA

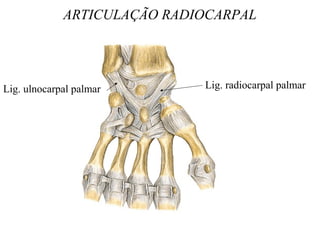

136. ARTICULAÇÃO RADIOCARPAL
Lig. radiocarpal palmarLig. ulnocarpal palmar

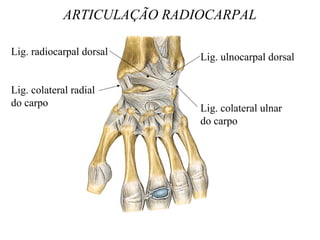

137. ARTICULAÇÃO RADIOCARPAL
Lig. radiocarpal dorsal
Lig. colateral radial
do carpo
Lig. ulnocarpal dorsal
Lig. colateral ulnar
do carpo

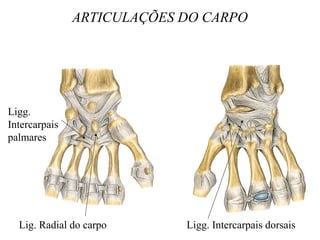

138. ARTICULAÇÕES DO CARPO
Lig. Radial do carpo Ligg. Intercarpais dorsais
Ligg.
Intercarpais
palmares

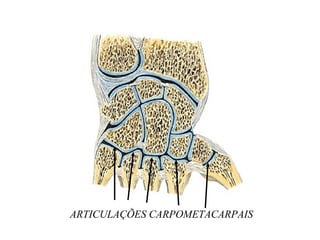

139. ARTICULAÇÕES CARPOMETACARPAIS

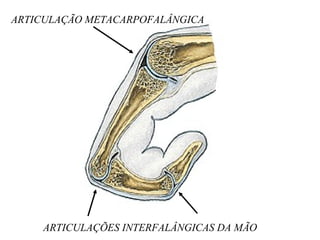

140. ARTICULAÇÃO METACARPOFALÂNGICA
ARTICULAÇÕES INTERFALÂNGICAS DA MÃO

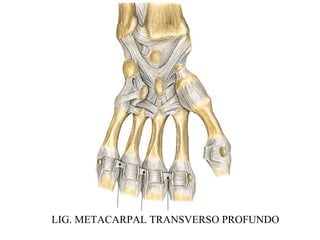

141. LIG. METACARPAL TRANSVERSO PROFUNDO

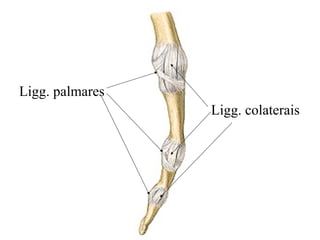

142. Ligg. palmares
Ligg. colaterais

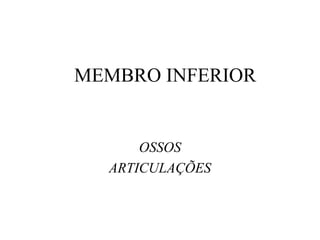

143. MEMBRO INFERIOR
OSSOS
ARTICULAÇÕES

144. OSSO DO QUADRIL
-ílio
-ísquio
-púbis
Espinha ilíaca
ântero-superior
Espinha ilíaca
ântero-inferior
Fossa ilíaca
Crista ilíaca
Espinha ilíaca
póstero-superior
Espinha ilíaca
póstero-inferior
Face auricular
Espinha isquiática
Ramo do ísquio
Tubérculo púbico
Crista púbica
face sinfisial
Linha pectínea

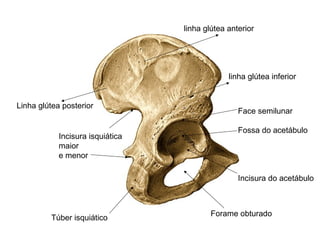

145. Face semilunar
Fossa do acetábulo
Incisura do acetábulo
Forame obturado
linha glútea anterior
linha glútea inferior
Linha glútea posterior
Túber isquiático
Incisura isquiática
maior
e menor

146. FÊMUR
Trocanter maior
Linha
intertrocantérica
Fóvea da
cabeça
Crista
intertrocantérica
Tuberosidade glútea
lábio lateral da linha
áspera
Linha pectínea
lábio lateral da linha
áspera
Trocanter menor
Face patelar
Linha supracondilar
medial
lateral
Fossa intercondilar
Côndilo
medial
Côndilo lateral

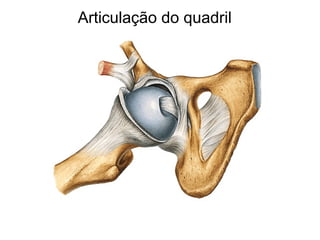

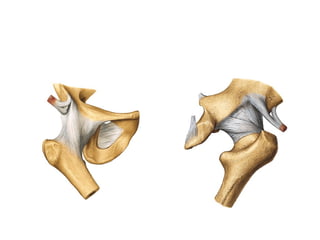

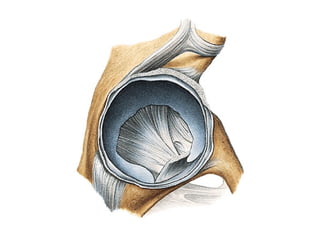

147. Articulação do quadril

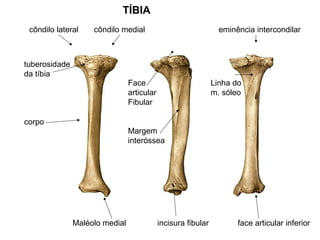

150. TÍBIA
côndilo lateral côndilo medial eminência intercondilar
tuberosidade
da tíbia
corpo
Face
articular
Fibular
Margem
interóssea
Linha do
m. sóleo
Maléolo medial incisura fibular face articular inferior

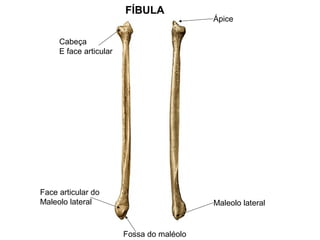

151. FÍBULA
Cabeça
E face articular
Ápice
Fossa do maléolo
Face articular do
Maleolo lateral Maleolo lateral

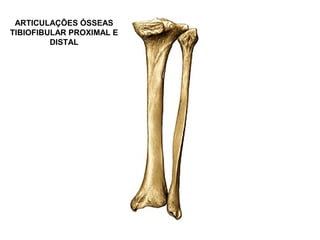

152. ARTICULAÇÕES ÓSSEAS
TIBIOFIBULAR PROXIMAL E
DISTAL

153. PATELA
base
ápice
Face articular

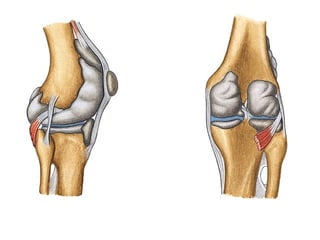

154. ARTICULAÇÃO
DO JOELHO

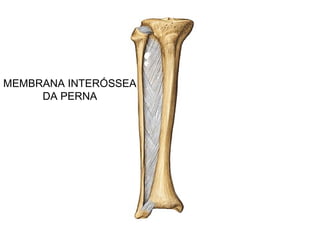

161. MEMBRANA INTERÓSSEA
DA PERNA

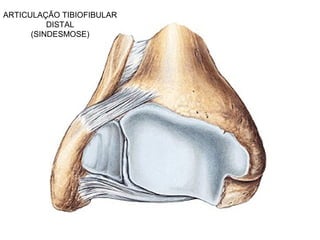

162. ARTICULAÇÃO TIBIOFIBULAR
DISTAL
(SINDESMOSE)

163. ESQUELETO DO PÉ
tálus
calcâneo
Cuneiforme medial
cubóidenavicular
Cuneiforme intermédio
Cuneiforme lateral

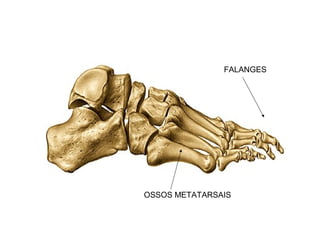

164. OSSOS METATARSAIS
FALANGES

165. ARTICULAÇÃO TALOCRURAL
Ligamento colateral medial
(deltóide)
Parte tibionavicular
Parte tibiotalar ant. e post.
Parte tibiocalcânea

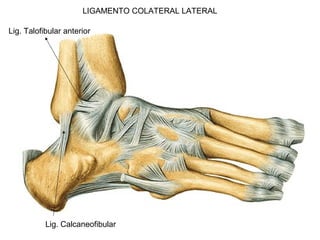

166. LIGAMENTO COLATERAL LATERAL
Lig. Talofibular anterior
Lig. Calcaneofibular

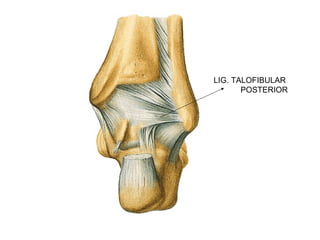

167. LIG. TALOFIBULAR
POSTERIOR

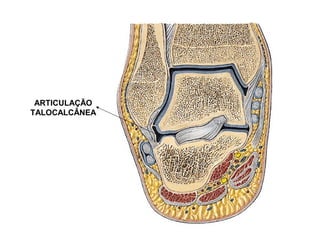

168. ARTICULAÇÃO
TALOCALCÂNEA

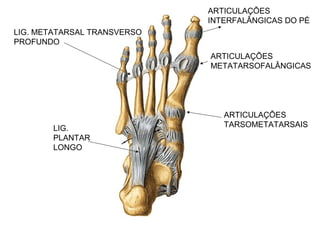

169. LIG.
PLANTAR
LONGO
LIG. METATARSAL TRANSVERSO
PROFUNDO
ARTICULAÇÕES
TARSOMETATARSAIS
ARTICULAÇÕES
METATARSOFALÂNGICAS
ARTICULAÇÕES
INTERFALÂNGICAS DO PÉ
