1. AMBIENTE TREINAMENTO EM REALIDADE VIRTUAL
ESTUDO DE CASO
LINHA DE MONTAGEM EM EMPRESA MOVELEIRA
Alexandre Almeida de Lima
Mestrado COPPE- UFRJ
Maio 2008
“À medida que nos deparamos com a economia do conhecimento, é
inegável que as pessoas são a alavanca das empresas. Nesta nova
economia, informação e conhecimento substituem o capital físico e
financeiro tornando-se as maiores vantagens competitivas nos
negócios. A inteligência criadora constitui-se na riqueza desta nova
sociedade.” [2]

2. Justificativa de pesquisa
• Montagens são cerca de 50% a 70% do custo de mão-de-obra do produto;
• Montagens são utilizadas em produtos que exigem flexibilidade;
• O ensino de montagem hoje não é tão centrado na prática;
• Assim os ambientes virtuais tratam os objetivos de treinamento de
maneira mis eficiente, de forma superior a outras tecnologias [14];
• Participantes de treinamento com ambientes virtuais corrigem erros com
menor freqüência que participantes usando meios tradicionais (Tang [9]);
• Ainda, tecnologias interativas oferecem diferentes alternativas de
representar e interagir com o conhecimento.
Mas é preciso verificar se são a ferramenta mais adequada.
Temos pela Teoria Organizacional que
O objetivo é transformar conhecimento tácito de uma pessoa no
conhecimento tácito de outra através da prática virtual. Mas o
conhecimento tácito é enraizado na experiência individual, enquanto o
conhecimento explícito é aquele que pode ser transmitido por recursos
instrucionais...

3. Então este foi o meu objetivo
• Desmistificar uso de ambientes virtuais como algo difícil e de alto custo;
• Desenvolver processo sistemático de construção;
• Verificar a relação de fluxos e interfaces com a criação de estímulos a
memória para posterior aplicação do conhecimento em situações reais;
• Sugerir recomendações para ambientes virtuais de treinamento.
Mas por que muitos programas de treinamento falham?
• Custos elevados e/ou mal-planejados;
• Falta de suporte ao aprendizado no pré, durante e pós treinamento;
• Falta de validação do conhecimento;
• Presunção de que todo profissional aprende da mesma forma e obterá
os mesmos resultados;
• Expetativa de imediatismo, ou seja, proficiência total após
treinamento;
• Conflitos internos.

4. • Não desperdiçam matéria-prima;
• Possibilitam a repetição das seqüências de montagem indefinidamente;
• independem do trabalho de outro profissional;
• Permitem o ensino passo-a-passo das operações;
• Permitem a identificação imediata de operações corretas;
• Permitem controlar/medir o tempo necessário à seqüência;
• A necessidade de conhecimento em informática é quase nula por aproximar
o uso à movimentos naturais;
• Permitem apoiar o instrutor na avaliação de competências;
• Permitem o acesso a especialistas à distância.
Vantagens dos ambientes virtuais
Por que empresas não usam? Pois acreditam que:
• Os equipamentos têm custo elevado;
• Irão precisar de equipamentos sofisticados e treinamento para operá-los;
• O ambiente é uma simplificação demasiada das atividades;
• Os sistemas de informática são mal-planejados;
• Falta padronização no próprio processo antes de transferi-lo ao virtual;
• O uso do virtual não irá influenciar o trabalho.

5. Estado da Arte

6. CODY Virtual Constructor
• Construído no laboratório Comunicadores Artificiais de Bielefeld;
• Permite tarefas complexas, compreensão de estruturas e antecipação de
conceitos a partir de estímulos visuais e sonoros;
• Usuário monta ou reconstrói um processo de montagem situando questões
espaciais e relações como posição, tamanho, distância e orientação;
• O sistema utiliza o agente sintético (instrutor virtual) MAX.

7. VADE (Virtual Assembly Design Environment )
• Desenvolvido na Washington State University;
• Voltado a engenheiros na interação com sistemas CAD;
• Suporta diversos tipos de equipamentos de interface para a interação;
• Simula interação entre peças e ferramentas;
• Cria documentação de padronização e procedimentos;
• Permite sessões colaborativas e distribuídas;
• Utilizado também no projeto OpenADE.

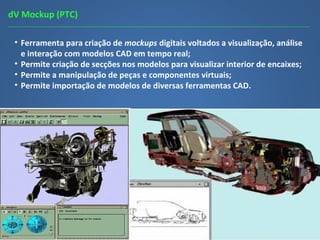

8. dV Mockup (PTC)
• Ferramenta para criação de mockups digitais voltados a visualização, análise
e interação com modelos CAD em tempo real;
• Permite criação de secções nos modelos para visualizar interior de encaixes;
• Permite a manipulação de peças e componentes virtuais;
• Permite importação de modelos de diversas ferramentas CAD.

9. Virtual Training Studio
• Gera animações baseadas em montagens permitindo conhecer orientação e
posicionamento de partes em determinada fase da montagem;
• Se as partes estão corretas, o encaixe é executado. Se estiverem incorretas,
uma mensagem de erro é mostrada e o usuário deve realinhar a peça;
• O recurso de animação quase não oferece estímulos, mas é bem explorado
por permitir visualizar encaixes, podendo repetir a animação, congelá-la,
retrocedê-la e avançá-la;
• O VTS automaticamente decide o nível de detalhamento necessário,
baseado nos erros do aprendiz.

10. DPM assembly process simulation
• Permite validar processos de montagem, desmontagem e manutenção;
• Permite movimentação, manipulação, anotações, diferentes ângulos,
identificação de colisão, medir distâncias, verificar afastamento e trajetórias;
• Possui funcionalidades como mensagens de texto, janelas e hyperlinks que
podem ser ativados e desativados.

11. ASVR (Assembly Simulation with Virtual Reality)
• Produzido na Clausthal University em parceria com a BMW para atuar na
indústria automotiva e aeroespacial;
• É o que mais se preocupa com características de UX e retornos ao usuário.
• São consideradas 6 funcionalidades: transformação; análise geométrica;
cinemática; colisão e manipulação; documentação; e modificação de cenários;
• O ASVR gera uma documentação com as atividades realizadas.

12. Unidade Elétrica de Energia
• Projeto nacional da UFPA em parceria a UDESC;
• Treinamento de montagem e desmontagem de uma unidade elétrica de energia
em diferentes níveis de aprendizagem;
• Processo de learning by doing;
• Foram utilizados três módulos de treinamento: modo automático; modo
auxiliado; e modo exploratório.

13. Metodologia

14. Maso que é treinamento?
Processo sistemático de assimilação cultural a curto prazo para repassar ou reciclar
CHAs (conhecimentos, habilidades e atitudes) relacionados a execução e
otimização do trabalho (Freitas et al.);
Mais Importante
Fases do aprendizado
De acordo com Itiro Iida
1. Aprendizagem da seqüência;
2. Ajuste dos canais sensoriais;
3. Ajuste de canais motores;
4. Redução da atenção consciente.
De acordo com Hamblin e Kirkpatrick
1. Aquisição;
2. Retenção;
3. Generalização;
4. Transferência para o trabalho.

15. Aspectos cognitivos
• Toda atividade manual subentende atividade mental;
• A atividade mental se baseia em representações voltadas para a ação;
• A memória capta informações pela percepção através da repetitividade. A
conseqüência é a antecipação dos resultados da ação na atividade.
Aspectos da tecnologia
Propriedades de Uso

16. Planejamento da interface
Estudo de caso
• Empresa do setor moveleiro com foco em móveis de aço;
• Muitos profissionais temporários;
• Não há treinamento;
• Aprendizado do tipo on-the-job-training;
• Não há planejamento de crescimento ou metas futuras;
• Resultados são pensados a curto prazo;
• Processos aplicados de forma individual;
• Grupos foram usados sempre que possível quando pertinente.

17. Estudo de caso

18. Conhecimento da população
5%
56%
33%
6%
Idades
Menos de 20 anos
Entre 20 e 30 anos
Entre 30 e 40 anos
Mais de 40 anos
0%
34%
33%
33%
Escolaridade
Só tem o primário
Até o 1º grau
2º grau normal
2º grau técnico
0%
50%
17%
33%
0%
Tempo de trabalho na empresa
Menos de 6 meses
Entre 6 e 11 meses
de 1 a 2 anos
de 3 anos a 5 anos
mais de 5 anos
0%
33%
50%
17%
0%
0%
Foi treinado pela empresa?
empresa deu treinamento
já sabia por causa de
trabalhos anteriores
Aprendi com os colegas
Aprendi sozinho
Empresa deu manuais
técnicos
empresa dá treinamento
periodicamente

19. Construindo e transformando a ação
• Percepção da situação a partir de observação;
• Análise dos problemas durante montagens;
• Definição de objetivos do treinamento;
• Seleção de alternativas e estímulosmais adequados;
• Implementação das alternativas selecionada.
Descrição do sistema
• Móvel de aço é o produto mais vendido por esta empresa;
• Foram acompanhadas 04 montagens;
• Coletou-se dados de cada de cada peça, montagem e execução por
imagens, videos, áudio e registros por escrito;
• Delimou-se 3 grandes esquemáticos: quadro de peças; quadro de
ferramentas; e a perspectiva explodida;
• Foco foi nos objetos necessários ao treinamento e ligados aos
problemas e não no produto como um todo.

20. Descrição do produto

21. 18 de 49
Descrição do produto
Produto: Mesa em “L”
Peças principais Função Objetivo
Painel
tripartido
Decorativa
Painel divido em 3 partes, contendo
borracha no rodapé para segurança
do usuário e integridade do produto.
No meio do painel há o local para
fixação do manipulo de 3 pontas.
Manipulo de 3
pontas
Operacional
Abrir e fechar o arquivo deslizante.
O manipulo de cada módulo possui
uma trava para impedir sua
movimentação quando é utilizado.
Base deslizante Estrutural
Base com eixo de transmissão duplo
que permite ao usuário mover com
facilidade um módulo contendo itens
pesados ou em grandes quantidades.
Paredes
laterais
Estrutural
Parede fixada na base deslizante que
permite dividir os módulos
deslizantes em faces. Cada parede
possui orifícios para encaixe de
componentes como prateleiras,
quadros corrediços e gavetas.
Caixa de
mecanismo
Operacional
Movimentação das polias na base
deslizante para mover o móvel
deslizante
Tampos
superiores
Estrutural
Tampo utilizado para fechar a parte
superior do arquivo. É utilizado um
por face.
Trilho fixado
no piso
Estrutural
Trilho por onde correm os módulos
que formam um conjunto de arquivos
deslizantes.

22. A seqüência de montagem
19 de 49
1
2
3

23. 20 de 49
4
5 6
A seqüência de montagem

24. 21 de 49
4
8
9
A seqüência de montagem

25. 23 de 49
A seqüência de montagem

26. Levantamento das necessidades de treinamento
23 de 49
• Insucesso da maioria dos treinamentos é devido a negligência de
necessidades reais de treinamento;
• Tomar conhecimento do trabalho para definir requisitos a partir dos
observáveis.
(1) Melhorar leitura de plantas-baixas e desenhos técnicos;
(2) Saber medir o local de montagem;
(3) Saber seqüência correta de montagem;
(4) Saber identificar peças e ferramentas;
(5) Saber identificar quando a ferramenta está desgastada;
(6) Montagem correta do tampo superior;
(7) Adaptação de peças quando vêm em tamanho errado ou faltando;
(8) Posicionamento correto dos trilhos antes de começar a montar;
(9) Não utilizar rebites para todas as situações problemáticas;
(10) Não deixar o arquivo desnivelado.
Necessidades definidas no levantamento do trabalho

27. Priorização de necessidades de treinamento
nº. Necessidade Registro de escolhas Total
Coef.
de peso
1 2 3 4 5 6 7 8 9 10 11
1 Leitura de plantas 0 0 1 1 1 1 1 0 0 1 1 7 7/55 = 0,127
2 Medir local 1 0 0 0 1 1 1 0 0 1 1 6 6/55 = 0,109
3 Seqüência correta 0 1 0 1 1 1 1 1 0 1 1 8 8/55 = 0,145
4
Identificar peças e
ferramentas
0 1 0 0 1 1 1 1 0 1 1 7 7/55 = 0,127
5
Desgaste de
ferramentas
0 0 0 0 0 0 1 0 0 1 0 2 2/55 = 0,036
6 Tampo superior 0 0 0 0 0 0 0 0 0 1 0 1 1/55 = 0,018
7 Adaptação peças 1 1 0 0 0 1 1 0 0 1 0 5 5/55 = 0,090
8 Posição de trilhos 1 1 1 1 1 1 1 1 0 1 1 10 10/55 = 0,181
9 Uso de rebites 0 0 0 0 0 0 0 0 0 0 0 0 0/55 = 0
10 Desnível 0 0 0 0 0 1 1 1 0 1 0 4 4 / 55 = 0,072
Total geral 55 1
24 de 49
• Necessidade nº. 9 – Posicionamento dos trilhos;
• Necessidade nº. 3 – Seqüência correta de montagem;
• Necessidade nº. 4 – Identificação de peças e ferramentas.

28. Preparação do recurso instrucional
• Uso de desktops;
• Empresa disponibilizou alguns modelos em 3D;
• Preparação do ambiente baseada no modelo de ciclo de vida de Preece;
• Situações de aprendizado selecionadas com base em Borges-Andrade et al.
A opção pelos ambientes virtuais
• Afirmativas de autores;
• Casos de sucesso na indústria;
• Equipamentos e softwares de baixo custo;
• Situações que causam perdas a empresa;
• Características dos ambientes virtuais, que são favoráveis ao trabalho;
• Mesmo após implementação, resultados não são imediatos.
25 de 49
Ciclo de vida de Preece et al.

29. Requisitos da aplicação
• [RU1] explicar o que se pretende alcançar e que necessidades são tratadas;
• [RU5] o aprendizado e a adaptação do aprendiz ao AV deve ser fácil;
• [RU7] deve ser permitida a manipulação com retornos diferenciados;
• [RU10] não deixar o usuário confuso sobre o passo seguinte;
• [RU13] o usuário deve ser estimulado a repetir o treinamento;
• [RA1] softwares devem permitir funcionalidades e ser de fácil aprendizado;
• [RA2] ser executada utilizando recursos simples;
• [RA5] deve oferecer forma de registrar a atuação;
• [RA8] devem ser fornecidas instruções prévias;
• [RA 9] permitir fechamento de janelas, controles e menus abertos;
• [RP 1] identificar peças e ferramentas com facilidade e respectivas funções;
• [RP 2] recordar com clareza a seqüência de montagem;
• [RP 4] associar situações com situações reais.
26 de 49

30. Conteúdo do recurso instrucional
• Projeto conceitual organizado de forma sistemática;
• Material deve ser estimulante;
• Aprender interface através de vídeo explicativo;
• Informações passadas passo-a-passo, de forma gradativa;
• Verificação imediata de erros e acertos;
• Objetivos de cada ação bem definidos;
• Mesclar textos, imagens e sons para melhor fixação da informação;
• Utilizar linguagem familiar aos aprendizes;
• Prover orientação durante uso (ajuda);
• Manipular peças selecionando as ferramentas corretas;
• Posicioná-las no local de montagem (por aproximação e snap);
• Repetir o treinamento quando necessário.
27 de 49

31. 28 de 49
Sequencia da montagem virtual

32. Projeto conceitual
• O que a aplicação irá fazer?
• Quais serão as ações do usuário;
• Como serão os comportamentos dos objetos;
• Como estes fatores devem ser interpretados;
• Alternativas de metáforas de interação e de interface.
• Gráfico em software de gerenciamento de projetos;
• Fichas de Harel
• Storyboarding .
• Metáfora de interação de mundo em miniatura;
• Liberar centro da interface;
• Identificações textuais;
• Local bem visivel para ferramentas e peças;
• Informações sobre a peça;
• Mensagens de congratulação e identificando erros;
• Ajuda em local visível;
• Mecanismo de log;
29 de 49

33. 30 de 49
Projeto conceitual

34. Fichas de Harel
31 de 49
Projeto conceitual

35. Projeto conceitual

36. Definição da interface

37. Validação
• Especialistas, estudantes e com os trabalhadores;
• Critérios de avaliação:
1. Utilização de ferramentas corretas;
2. Dificuldade na manipulação de objetos;
3. Quantidade de erros e acertos;
4. Tempo de execução das atividades virtuais;
5. Recordar nomes e função de peças e ferramentas;
6. Recordar seqüência de montagem;
7. Facilidade de uso, aprendizado e conforto no uso;
8. Grau de aceitação da aplicação (satisfação, motivação e reações).
• Análise considerou mais dados qualitativos do que
quantitativos;
• Dados quantitativos para tempo e quantidade de erros.

38. Especialistas e estudantes
• 34 indivíduos;
• Ambiente e questionários disponibilizado na internet;
• Divulgação por correio eletrônico;
• Questionário preliminar (Barfield, Cho, Dihn, Gerhard, Kim e Biocca, Krauss,
Murray);
• Questionário posterior (Barfield, Cho, Dihn, Gerhard, Kim e Biocca, Krauss, Murray):
• Envolvimento com o treinamento;
• Satisfação e motivação;
• Facilidade de uso;
• Aprendizado;
• Usabilidade e interação.
• Mais erros com paredes, tampos (objetos similares) e objetos pequenos;
• Recurso snap limitava controle;
• Muito tempo gasto em reflexão e busca exploratória;
• Uso da aplicação por menos de 20 minutos (85,3%).

39. Especialistas e estudantes
Gráfico 1: Quantidade de erros Gráfico 2: Tempo gasto nas atividades
Especialistas e estudantes: Tempo gasto nas atividades
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 Média
Montagem dos trilhos 0,53 0,52 0,58 1,37 1,47 2,21 0,52 0,81 0,5 0,56 0,51 0,53 0,57 1,61 1,3 2,12 0,56 0,58 0,57 0,56 0,53 0,57 0,58 0,51 1,01 1,34 3,21 1,32 1,13 1,56 0,91 0,85 1,01 0,43 0,97
Montagem da base deslizante* 1,21 0,54 1,43 2,33 3,29 0,58 0,59 0,53 0,55 0,51 0,53 1,52 1,1 1,52 1,51 2,5 0,53 0,59 0,59 0,55 1,27 0,54 1,45 0,52 0,58 0,55 0,54 0,59 1,3 0,52 0,76 0,52 2,32 1,31 1,04
Montagem das paredes laterais 4,53 7,17 5,31 4,47 4,53 4,37 5,37 5,15 3,51 3,21 5,24 5,54 6,15 4,47 5,53 4,27 5,53 4,34 4,35 3,57 4,12 4,42 5,31 5,51 5,16 4,33 3,46 4,37 6,21 5,37 3,45 3,21 5,41 5,22 4,77
Montagem dos tampos 3,55 3,41 4,34 4 4,35 2,56 3,57 3,57 2,24 5,5 4,32 4,16 4,18 3,49 3,42 3,19 3,54 3,7 4,15 6,26 4,38 5,3 3,51 4,32 3,53 5,21 4,22 4,21 4,74 3,4 4,17 2,34 4,32 4,38 3,99
Montagem da caixa de mecanismo* 5,17 1,52 2,57 1,42 2,21 2,18 2,34 2,41 3,38 3,53 3,11 1,51 3,43 1,41 2,36 3 1,46 2,44 4,16 2,45 2,21 1,37 1,56 3,23 2,45 3,36 3,11 1,43 0,51 1,45 3,51 0,57 2,37 2,2 2,39
Montagem do painel frontal* 1,23 2,48 1,45 3,32 1,33 1,44 1,15 4,14 4,14 1,42 1,35 2,23 2,45 0,55 2,25 1,13 0,53 1,51 1,3 2,34 4,59 3,52 2,47 2,51 3,31 3,17 1 1,32 2,38 1,33 4,36 3,41 1,51 3,39 2,24
Montagem do manipulo* 4,42 3,59 3,13 1,14 2,13 2,4 3,23 2,51 1,53 4,21 3,38 2,43 1,24 1,43 1,58 2,44 3,14 3,47 2,53 3,33 2,52 3,21 3,18 3,15 4,23 2,21 2,29 2,28 3,34 3,32 3,47 4,16 2,19 3,32 2,83
Tempo total individual 20,6 19,2 18,8 18,1 19,3 15,7 16,8 19,1 15,9 18,9 18,4 17,9 19,1 14,5 18 18,7 15,3 16,6 17,7 19,1 19,6 18,9 18,06 19,8 20,3 20,2 17,8 15,5 19,6 17 20,6 15,1 19,1 20,3 18,22
Atividade
Tempo gasto pelos especialistas (em min.)

40. Especialistas e estudantes: Satisfação do usuário
• Movimentos tridimensionais, visualização por ângulos diferentes e detalhes;
• Janelas, controles e menus poderiam ser integrados ao ambiente principal;
• 40% questionaram validade do vídeo explicativo;
• Nomes de peças ajudaram nas decisões;
• Recursos que orientavam a montagem eram mais procurados;
• 60% não encontraram o que esperavam no recurso de ajuda.
Principais pontos esperados pelos usuários
• Usuários otimistas quanto a quantidade de acertos;
• 40% tiveram dificuldade em identificar onde haviam errado;
• 60% marcaram que não encontraram o que procuravam na ajuda;
• Ambiente avaliado com útil na criação de estímulos na retenção da
seqüência;

41. • Uso de desktops não atrapalhou percepção e memória;
• Mais importnate são os elementos disopinives para a ação;
• Envolvimento diminuía ao aproximar-se do final da montagem;
• Usuários não acham necessário realismo;
• Usuários com mais tendência ao envolvimento demoraram mais;
• Um dos usuários propôs narrativa.
Especialistas e estudantes: Envolvimento do usuário
Especialistas e estudantes: Usabilidade
• Usuários definiram a interface como atraente e estimulante;
• Algumas expectativas não foram atendidas;
• Usuários motivados durante o uso e questionários muito longos;
• Janelas, menus e controles avaliados como eficientes, porém poderiam
ser reduzidos ou integrados ao cenário;
• Mensagens ajudavam, mas interferiam no fluxo de informações;
• Na exploração perceptiva houve pouca confusão entre estados;
• Para aprendizado básico usuários acham ambiente eficiente.

42. Especialistas e estudantes: Análise da Tarefa
• Desorientação na presença de peças similares;
• Possibilidade de abrir grande quantidade de peças na interface;
• Ações baseadas no vídeo, tentativa e erro ou seguindo pré-conceitos;
• Usuários tendem a seguir mais orientações e retornos na interface do que
vídeo ou ajuda. Maioria esperava resposta da interface antes de fazer a ação.
Especialistas e estudantes: Avaliação Somativa
• Técnica mundo em miniatura e cursor por ferramentas (Ressler), foram aceitas;
• Não havia referência mostrando dimensões dos produtos;
• Presença do vídeo foi questionada. Poderia ser algo integrado ao cenário;
• A ajuda teve algumas deficiências e poderia ser integrada ao ambiente;
• Falta de mais retornos visuais;
• Liberdade de movimentação após montadas;
• Preferência por eliminar da interface controles baseados em técnicas 2D;
• Pequena incidência de erros e reconhecimento bem sucedido;
• Fraquezas do ambiente mostram necessidade de maior controle;
• Ambientes podem ajudar na maior participação dos trabalhadores.

43. Especialistas e estudantes: Exploração Cognitiva
• Resultados não mostraram criação de pontes com conhecimentos
prévios;
• As decisões e ações estão associadas a representação visual e nomes
das peças, baseando-se em suposições e sinais da interface;
• Problemas citados não impediram conclusão da tarefa;
• O ambiente foi eficiente na retenção a curto prazo.
Especialistas e estudantes: Aprendizagem
• 80% afirmam que não esqueciam passos executados;
• Deve-se abolir a sequencia rígida por montagem mais flexível;
• 25,4% cometeram 04 erros no encaixe de peças, 23,5% cometeram erros
em até 03 peças e 51% acertaram toda a seqüência;
• 77% acha que trabalhadores de baixa instrução não teriam problemas;
• Desenvolver ambientes somente se benefícios compensarem.

44. Experimento com amostragem
• 18 trabalhadores com diferentes graus de experiência;
• Acompanhamento durante levantamento e desenvolvimento;
• Questionários aplicados na forma de entrevistas guiadas;
• Avaliação realizada em 05 semanas;
• Sessões individuais previstas para 20 minutos na presença de um instrutor;
• Foi pedido ao trabalhador:
• Ver o vídeo explicativo;
• Informar ao avaliador se entendeu para prosseguir;
• Realizar a montagem;
• Buscar ajuda se necessário;
• Concluir treinamento;
• Participar da entrevista.
• Após 01 semana, trabalhadores foram colocados frente a peças reais. Foi
feita uma 2ª sessão com o ambiente para esclarecimentos;
• Na 3ª e 4ª semana, verificou-se se informações sobre seqüência virtual,
peças e ferramentas estavam intactas ou com lacunas;

45. • 56% realizaram montagem rápido com maior incidência de erros;
• Tempo variou entre 13min.53seg. e 33min.30 seg. contando tempo de
consulta ao avaliador. Tempo médio de 24min.9seg.;
• Tempo maior na montagem de tampos, paredes, peças pequenas, busca
de peças e ferramentas.
Experimento com amostragem: Arquivos de log

46. Experimento com amostragem: Satisfação do usuário
• Sensações no inicio: Curiosos, com sono,com pressa;
• Sensações no final: motivados, curiosos, propor sugestões;
• 44% acham pouco difícil aprender a interface, demais não tiveram problema;
• Metáforas 2D parecem ser mais aceitas por indivíduos de baixa instrução;
• 72,2% ultrapassaram 20 minutos, e dos 18, 7 passaram de 25 min.;
• Presença do instrutor interferiu nas sessões;
• Falta de conseqüências reais para tarefas virtuais;
• Trabalhadores experientes identificavam elementos faltando.
Experimento com amostragem: Envolvimento
• Trabalhadores se envolveram mais do que especialistas e estudantes;
• Trabalhadores com mais tendência a envolvimento realizam tarefa
mais rápido;
• Trabalhadores associaram tarefa com trabalho real, e por isso
tentavam montar com velocidade. Excesso de confiança é perigoso;
• A tendência foi envolvimento aumentar próximo a conclusão;
• Sinais sonoros são importantes mas realismo não é considerado
diferencial.

47. Experimento com amostragem: User Experience
• Ambiente atraente e motivador, melhor que meios tradicionais;
• Adição de mais etapas e funcionalidades que permitam ver detalhes;
• Mais dúvidas sobre passos da seqüência do que sobre a interface;
• Reclamações com relação a textos, mensagens e alertas;
• Montagem das peças depende mais da prática;
• Montagem poderia ter mais flexibilidade.
Experimento com amostragem: Análise da Tarefa
• Contaram mais com familiaridade com a tarefa do que com vídeo;
• Liberdade fora da seqüência de montagem;
• Não é difícil operar o AV após entendê-lo (obtenção de controle);
• Peças numeradas em seqüência correta. Identificada falta de certos
elementos;
• Trabalhadores mais novos acharam mais motivador do que meios
tradicionais, mais velhos consideram uma experiência interessante.

48. Experimento com amostragem: Avaliação Somativa
• Ações são relacionadas mais ao trabalho real do que ao vídeo, basta uma
adaptação do processo cognitivo;
• Citada a visualização de detalhes e o teste com o produto;
• Peças reais após uso da aplicação reforça aprendizado (sem montagem);
• Ajuda deve ser apresentada de forma multimodal;
• Crenças reconfiguradas conforme interesse pela tecnologia aumentava;
• Apesar de pedir maior flexibilidade, os usuários definiram o uso como
satisfatório devido ao mínimo de desvios operatórios;
• Montagem com flexibilidade mas com mínimo de desvios operatórios;
• Objetivos de retenção a curto prazo alcançados.
Experimento com amostragem: Exploração Cognitiva
• Estratégias baseadas em estruturas existentes;
• Processamento ligado aos recursos disponíveis (individuo-objeto-ação);
• Ações criadas transformando problema em problema de ordem inferior
baseado na comparação com conhecimento adquirido;
• Estímulos foram eficientes a curto prazo. São necessárias mais sessões.

49. Experimento com amostragem: Aprendizagem
• Imediatamente após uso não houve problema em recordar.
• Na 2ª semana ainda lembravam do ambiente, mas alguns trabalhadores
misturavam real com virtual;
• Na 4ª semana quase nada era lembrado do ambiente;
• Difícil avaliar se o conhecimento era oriundo do ambiente ou da tarefa.
• Ao aplicar o ambiente novamente, seu uso era lembrado rapidamente.
• Maioria dos requisitos e necessidades definidas foram atendidos;
• Exceção de RU2 (modos), RU7 (retornos), RU10 (seqüência), RU12 (tempo),
RA1/RSM8/RSM9 (manipulação);
Adequação aos requisitos e necessidades
Discussão
• Problemas c/ softwares principalmente na criação da manipulação e colisão;
• Ambiente funcionou de forma satisfatória em máquinas menos sofisticadas;
• Deve haver uma melhor utilização do recurso snap;
• Excesso de liberdade na movimentação pode trazer problemas;
• O mesmo se aplica a mudanças de ângulo e aproximação;

50. Discussão
• Mensagens, menus e controles devem ser integradas a montagem virtual;
• Elementos de contexto não relacionados a tarefa devem ser eliminados;
• Detalhes não vistos na montagem podem ser apresentados como extras;
• Vídeo não foi muito útil, recomenda-se ensino da interface no próprio
cenário;
• Exploração não é recomendada em casos de ambientes de montagem;
• Fichas de Harel auxiliaram bastante na modelagem de situações, classificação
das etapas, definição de gatilhos e estados e ainda das respostas da aplicação;
• Tratar montagens completa depende da complexidade e recursos disponíveis;
• Devem haver referencias que remetam a dimensões conhecidas;
• Deve-se expor o aprendiz mais vezes ao ambiente;
• Recomenda-se presença de pelo menos 01 instrutor;
• Falta de conseqüências reais no trabalho virtual;
• Ambiente desenvolvido a custos baixos;
• Ambiente desperta trabalhadores a treinamento e relação com a tecnologia.

51. Sobre recordar em ambientes virtuais
• Experiências semelhantes em períodos curtos causam interferência na
memória;
• Informações são resgatadas por meio de alusão a experiência original;
• A criação de histórias com imagens ajudam na fixação da informação;
• A atenção dividia impede assimilação de detalhes para resgate posterior;
• A repetitividade assegura maior concentração, atenção e menos esforço;
• Paradoxo Baker/baker;
• Recordar detalhes específicos do treinamento podem impedir recordar
outros;
• Confusão de peças similares pode estar ligada a cimentação da memória;
• È preciso basear treinamento em recordações especificas ao invés da
familiaridade.

52. Futuros trabalhos
• Aplicações multiusuário e ensino a distância;
• Outros tipos de equipamentos de visualização e entrada;
• Inteligência artificial como nos Sistemas Tutores Inteligentes;
• Outras técnicas de usabilidade e interação.
Conclusão
• Importância de ferramenta de recursos variados;
• Necessidade de maior refinamento e sucessivas avaliações formativas;
• Trabalhadores podem participar no desenvolvimento de produtos;
• Performance não reflete reações reais e a evolução real do trabalho;
• O controle sobre a aplicação é o mais importante em ambientes de
montagem;
• Elementos familiares são fortes auxiliares ao aprendizado;
• Cada ambiente é um construto único, singular.;
• Depende da postura da empresa perante funcionários e novas
tecnologias.
