- 1. 1 ABRASIVOS REVESTIDOS CLÍNICA DO AÇO INOX Eng.Luiz Francisco Bozo Supervisor Técnico CREA 74857/D

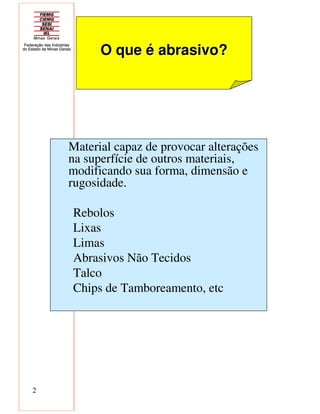

- 2. 2 Material capaz deprovocar alterações na superfície de outros materiais, modificando sua forma, dimensão e rugosidade. Rebolos Lixas Limas Abrasivos Não Tecidos Talco Chips de Tamboreamento, etc O que é abrasivo?O que é abrasivo?

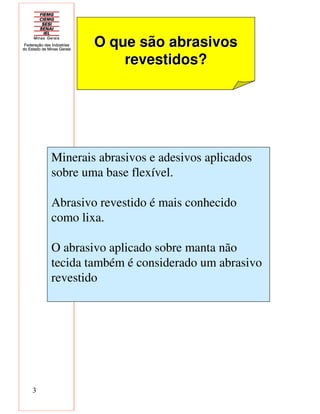

- 3. 3 O que sãoabrasivosO que são abrasivos revestidos?revestidos? Minerais abrasivos e adesivos aplicados sobre uma base flexível. Abrasivo revestido é mais conhecido como lixa. O abrasivo aplicado sobre manta não tecida também é considerado um abrasivo revestido
- 4. 4 Abrasivos Revestidos:Abrasivos Revestidos: ComponentesComponentes ComponentesBásicos: - Costado - Adesivo - Mineral

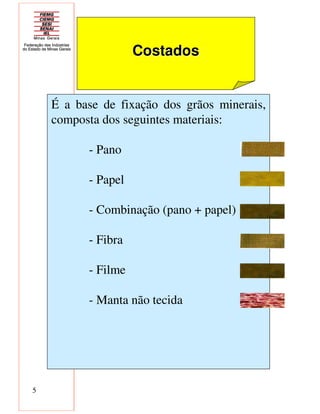

- 5. 5 CostadosCostados É a basede fixação dos grãos minerais, composta dos seguintes materiais: - Pano - Papel - Combinação (pano + papel) - Fibra - Filme - Manta não tecida

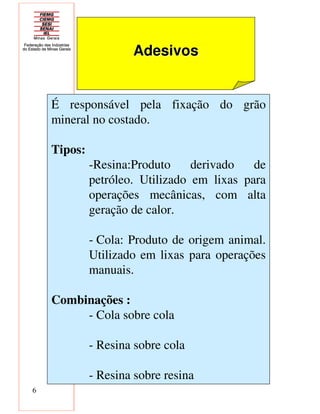

- 6. 6 AdesivosAdesivos É responsável pelafixação do grão mineral no costado. Tipos: -Resina:Produto derivado de petróleo. Utilizado em lixas para operações mecânicas, com alta geração de calor. - Cola: Produto de origem animal. Utilizado em lixas para operações manuais. Combinações : - Cola sobre cola - Resina sobre cola - Resina sobre resina

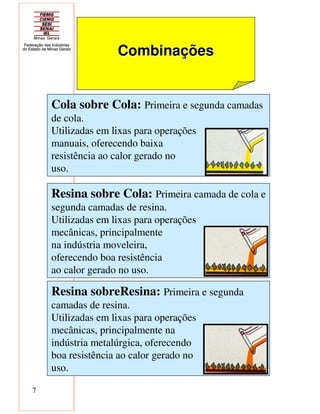

- 7. 7 CombinaçõesCombinações Cola sobre Cola:Primeira e segunda camadas de cola. Utilizadas em lixas para operações manuais, oferecendo baixa resistência ao calor gerado no uso. Resina sobre Cola: Primeira camada de cola e segunda camadas de resina. Utilizadas em lixas para operações mecânicas, principalmente na indústria moveleira, oferecendo boa resistência ao calor gerado no uso. Resina sobreResina: Primeira e segunda camadas de resina. Utilizadas em lixas para operações mecânicas, principalmente na indústria metalúrgica, oferecendo boa resistência ao calor gerado no uso.

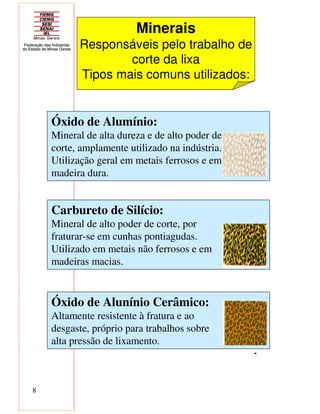

- 8. 8 Óxido de AlunínioCerâmico: Altamente resistente à fratura e ao desgaste, próprio para trabalhos sobre alta pressão de lixamento. Minerais Responsáveis pelo trabalho de corte da lixa Tipos mais comuns utilizados: Óxido de Alumínio: Mineral de alta dureza e de alto poder de corte, amplamente utilizado na indústria. Utilização geral em metais ferrosos e em madeira dura. Carbureto de Silício: Mineral de alto poder de corte, por fraturar-se em cunhas pontiagudas. Utilizado em metais não ferrosos e em madeiras macias. -

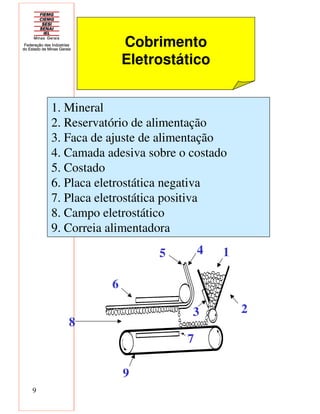

- 9. 9 Cobrimento Eletrostático 1. Mineral 2. Reservatóriode alimentação 3. Faca de ajuste de alimentação 4. Camada adesiva sobre o costado 5. Costado 6. Placa eletrostática negativa 7. Placa eletrostática positiva 8. Campo eletrostático 9. Correia alimentadora 1 23 45 6 8 9 7

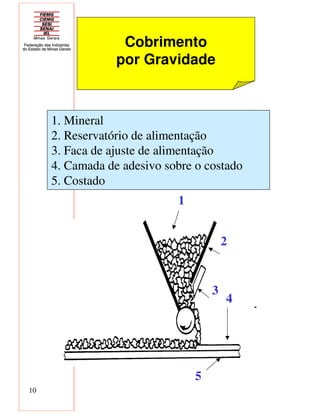

- 10. 10 Cobrimento por Gravidade 1. Mineral 2.Reservatório de alimentação 3. Faca de ajuste de alimentação 4. Camada de adesivo sobre o costado 5. Costado - 1 2 3 4 5

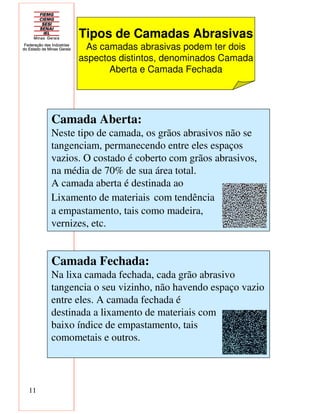

- 11. 11 Tipos de CamadasAbrasivas As camadas abrasivas podem ter dois aspectos distintos, denominados Camada Aberta e Camada Fechada Camada Aberta: Neste tipo de camada, os grãos abrasivos não se tangenciam, permanecendo entre eles espaços vazios. O costado é coberto com grãos abrasivos, na média de 70% de sua área total. A camada aberta é destinada ao Lixamento de materiais com tendência a empastamento, tais como madeira, vernizes, etc. Camada Fechada: Na lixa camada fechada, cada grão abrasivo tangencia o seu vizinho, não havendo espaço vazio entre eles. A camada fechada é destinada a lixamento de materiais com baixo índice de empastamento, tais comometais e outros. -

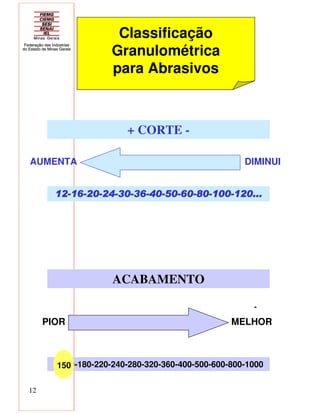

- 12. 12 Classificação Granulométrica para Abrasivos + CORTE- - 12121212----16161616----20202020----24242424----30303030----36363636----40404040----50505050----60606060----80808080----100100100100----120...120...120...120... AUMENTA PIOR ACABAMENTO MELHOR DIMINUI ...150-180-220-240-280-320-360-400-500-600-800-1000150

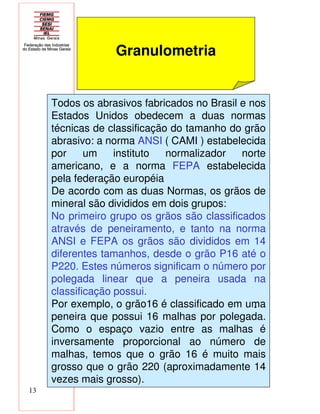

- 13. 13 Granulometria Todos os abrasivosfabricados no Brasil e nos Estados Unidos obedecem a duas normas técnicas de classificação do tamanho do grão abrasivo: a norma ANSI ( CAMI ) estabelecida por um instituto normalizador norte americano, e a norma FEPA estabelecida pela federação européia De acordo com as duas Normas, os grãos de mineral são divididos em dois grupos: No primeiro grupo os grãos são classificados através de peneiramento, e tanto na norma ANSI e FEPA os grãos são divididos em 14 diferentes tamanhos, desde o grão P16 até o P220. Estes números significam o número por polegada linear que a peneira usada na classificação possui. Por exemplo, o grão16 é classificado em uma peneira que possui 16 malhas por polegada. Como o espaço vazio entre as malhas é inversamente proporcional ao número de malhas, temos que o grão 16 é muito mais grosso que o grão 220 (aproximadamente 14 vezes mais grosso). -

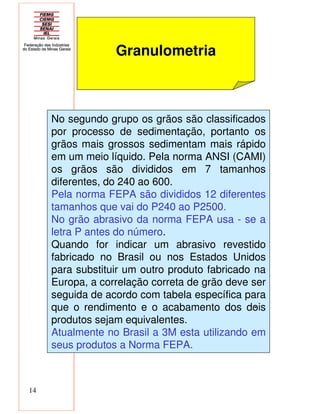

- 14. 14 Granulometria No segundo grupoos grãos são classificados por processo de sedimentação, portanto os grãos mais grossos sedimentam mais rápido em um meio líquido. Pela norma ANSI (CAMI) os grãos são divididos em 7 tamanhos diferentes, do 240 ao 600. Pela norma FEPA são divididos 12 diferentes tamanhos que vai do P240 ao P2500. No grão abrasivo da norma FEPA usa - se a letra P antes do número. Quando for indicar um abrasivo revestido fabricado no Brasil ou nos Estados Unidos para substituir um outro produto fabricado na Europa, a correlação correta de grão deve ser seguida de acordo com tabela específica para que o rendimento e o acabamento dos dois produtos sejam equivalentes. Atualmente no Brasil a 3M esta utilizando em seus produtos a Norma FEPA. -

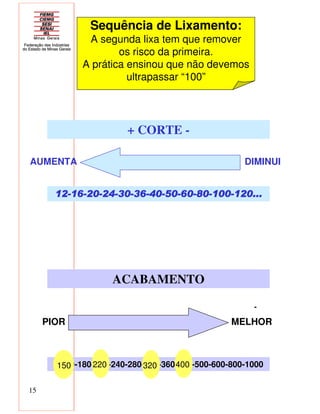

- 15. 15 Sequência de Lixamento: Asegunda lixa tem que remover os risco da primeira. A prática ensinou que não devemos ultrapassar “100” + CORTE - - 12121212----16161616----20202020----24242424----30303030----36363636----40404040----50505050----60606060----80808080----100100100100----120...120...120...120... AUMENTA PIOR ACABAMENTO MELHOR DIMINUI ...150-180-220-240-280-320-360-400-500-600-800-1000150 220 320 400

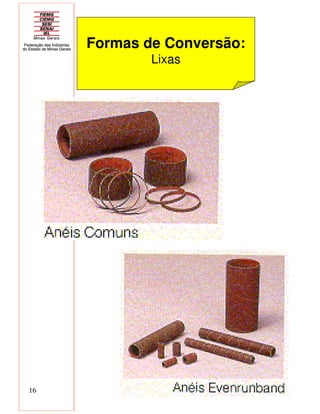

- 16.

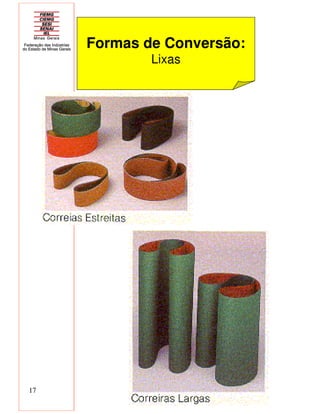

- 17.

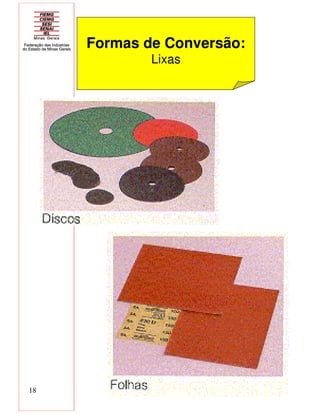

- 18.

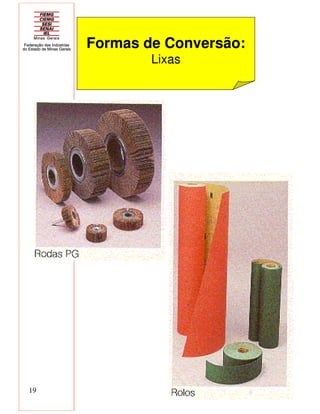

- 19.

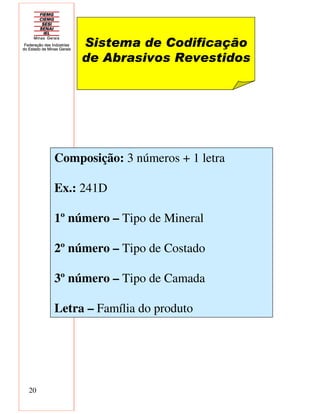

- 20. 20 Sistema de Codificação deAbrasivos Revestidos - Composição: 3 números + 1 letra Ex.: 241D 1º número – Tipo de Mineral 2º número – Tipo de Costado 3º número – Tipo de Camada Letra – Família do produto

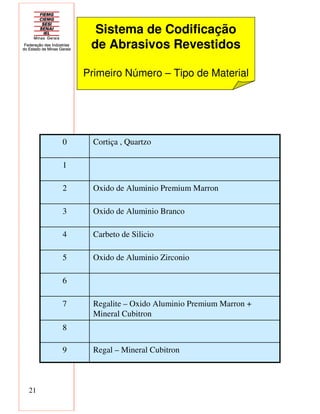

- 21. 21 Regal – MineralCubitron9 8 Regalite – Oxido Aluminio Premium Marron + Mineral Cubitron 7 6 Oxido de Aluminio Zirconio5 Carbeto de Silicio4 Oxido de Aluminio Branco3 Oxido de Aluminio Premium Marron2 1 Cortiça , Quartzo0 Sistema de Codificação de Abrasivos Revestidos Primeiro Número – Tipo de Material

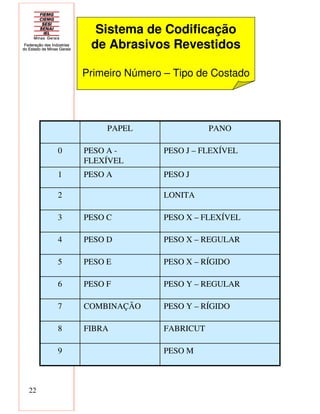

- 22. 22 PESO M9 FABRICUTFIBRA8 PESO Y– RÍGIDOCOMBINAÇÃO7 PESO Y – REGULARPESO F6 PESO X – RÍGIDOPESO E5 PESO X – REGULARPESO D4 PESO X – FLEXÍVELPESO C3 LONITA2 PESO JPESO A1 PESO J – FLEXÍVELPESO A - FLEXÍVEL 0 PANOPAPEL Sistema de Codificação de Abrasivos Revestidos Primeiro Número – Tipo de Costado

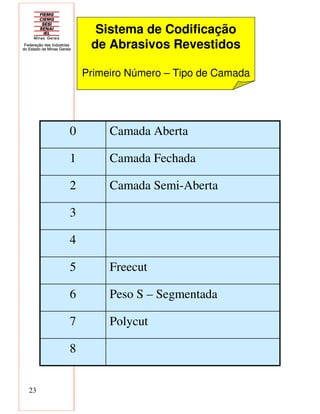

- 23. 23 8 Polycut7 Peso S –Segmentada6 Freecut5 4 3 Camada Semi-Aberta2 Camada Fechada1 Camada Aberta0 Sistema de Codificação de Abrasivos Revestidos Primeiro Número – Tipo de Camada

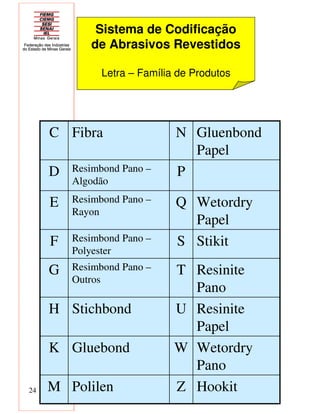

- 24. 24 HookitZPolilenM Wetordry Pano WGluebondK Resinite Papel UStichbondH Resinite Pano TResimbond Pano– Outros G StikitSResimbond Pano – Polyester F Wetordry Papel QResimbond Pano – Rayon E PResimbond Pano – Algodão D Gluenbond Papel NFibraC Sistema de Codificação de Abrasivos Revestidos Letra – Família de Produtos

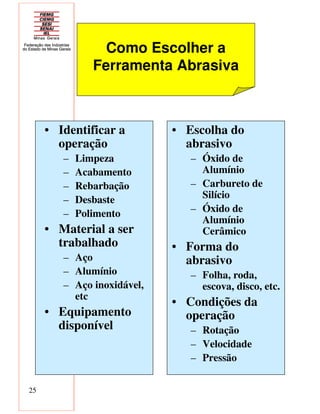

- 25. 25 • Identificar a operação –Limpeza – Acabamento – Rebarbação – Desbaste – Polimento • Material a ser trabalhado – Aço – Alumínio – Aço inoxidável, etc • Equipamento disponível • Escolha do abrasivo – Óxido de Alumínio – Carbureto de Silício – Óxido de Alumínio Cerâmico • Forma do abrasivo – Folha, roda, escova, disco, etc. • Condições da operação – Rotação – Velocidade – Pressão Como Escolher a Ferramenta Abrasiva

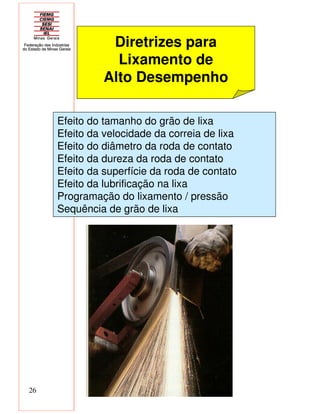

- 26. 26 Diretrizes para Lixamento de AltoDesempenho Efeito do tamanho do grão de lixa Efeito da velocidade da correia de lixa Efeito do diâmetro da roda de contato Efeito da dureza da roda de contato Efeito da superfície da roda de contato Efeito da lubrificação na lixa Programação do lixamento / pressão Sequência de grão de lixa

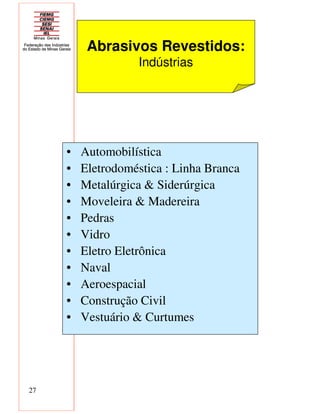

- 27. 27 • Automobilística • Eletrodoméstica: Linha Branca • Metalúrgica & Siderúrgica • Moveleira & Madereira • Pedras • Vidro • Eletro Eletrônica • Naval • Aeroespacial • Construção Civil • Vestuário & Curtumes Abrasivos Revestidos: Indústrias

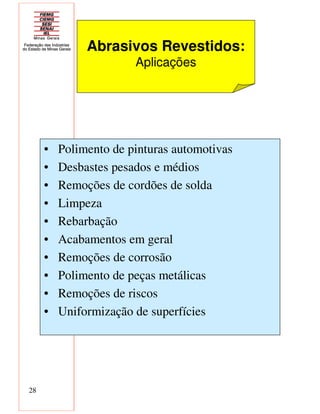

- 28. 28 • Polimento depinturas automotivas • Desbastes pesados e médios • Remoções de cordões de solda • Limpeza • Rebarbação • Acabamentos em geral • Remoções de corrosão • Polimento de peças metálicas • Remoções de riscos • Uniformização de superfícies Abrasivos Revestidos: Aplicações

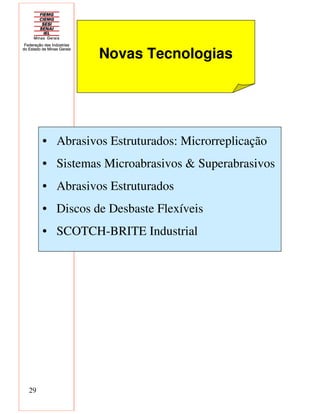

- 29. 29 • Abrasivos Estruturados:Microrreplicação • Sistemas Microabrasivos & Superabrasivos • Abrasivos Estruturados • Discos de Desbaste Flexíveis • SCOTCH-BRITE Industrial Novas Tecnologias

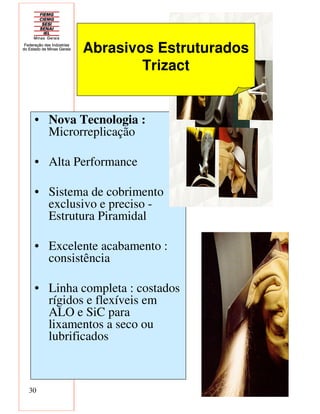

- 30. 30 • Nova Tecnologia: Microrreplicação • Alta Performance • Sistema de cobrimento exclusivo e preciso - Estrutura Piramidal • Excelente acabamento : consistência • Linha completa : costados rígidos e flexíveis em ALO e SiC para lixamentos a seco ou lubrificados Abrasivos Estruturados Trizact

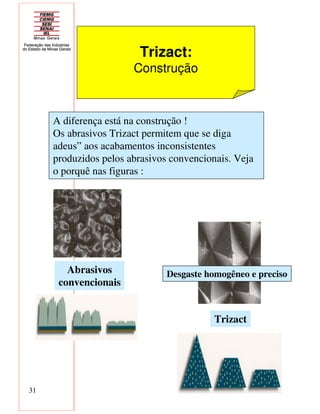

- 31. 31 A diferença estána construção ! Os abrasivos Trizact permitem que se diga adeus” aos acabamentos inconsistentes produzidos pelos abrasivos convencionais. Veja o porquê nas figuras : Abrasivos convencionais Trizact Desgaste homogêneo e preciso Trizact: Construção

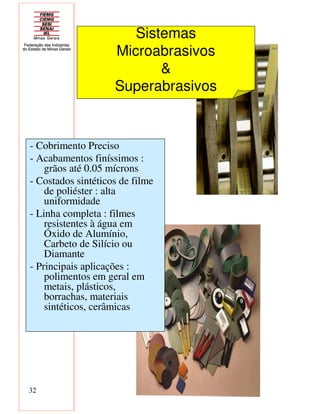

- 32. 32 - Cobrimento Preciso -Acabamentos finíssimos : grãos até 0.05 mícrons - Costados sintéticos de filme de poliéster : alta uniformidade - Linha completa : filmes resistentes à água em Óxido de Alumínio, Carbeto de Silício ou Diamante - Principais aplicações : polimentos em geral em metais, plásticos, borrachas, materiais sintéticos, cerâmicas Sistemas Microabrasivos & Superabrasivos

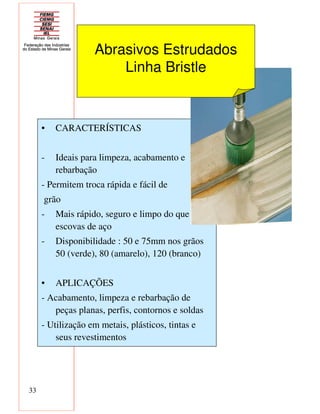

- 33. 33 • CARACTERÍSTICAS - Ideaispara limpeza, acabamento e rebarbação - Permitem troca rápida e fácil de grão - Mais rápido, seguro e limpo do que as escovas de aço - Disponibilidade : 50 e 75mm nos grãos 50 (verde), 80 (amarelo), 120 (branco) • APLICAÇÕES - Acabamento, limpeza e rebarbação de peças planas, perfis, contornos e soldas - Utilização em metais, plásticos, tintas e seus revestimentos Abrasivos Estrudados Linha Bristle

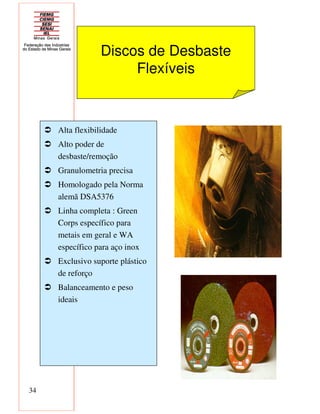

- 34. 34 Discos de Desbaste Flexíveis Altaflexibilidade Alto poder de desbaste/remoção Granulometria precisa Homologado pela Norma alemã DSA5376 Linha completa : Green Corps específico para metais em geral e WA específico para aço inox Exclusivo suporte plástico de reforço Balanceamento e peso ideais

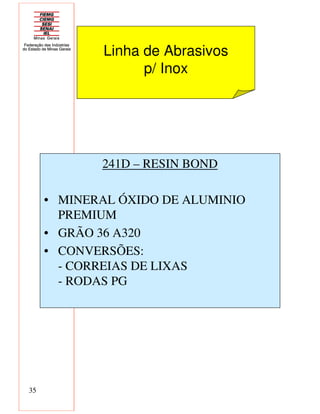

- 35. 35 241D – RESINBOND • MINERAL ÓXIDO DE ALUMINIO PREMIUM • GRÃO 36 A320 • CONVERSÕES: - CORREIAS DE LIXAS - RODAS PG Linha de Abrasivos p/ Inox

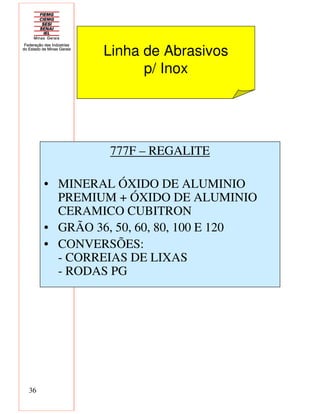

- 36. 36 777F – REGALITE •MINERAL ÓXIDO DE ALUMINIO PREMIUM + ÓXIDO DE ALUMINIO CERAMICO CUBITRON • GRÃO 36, 50, 60, 80, 100 E 120 • CONVERSÕES: - CORREIAS DE LIXAS - RODAS PG Linha de Abrasivos p/ Inox

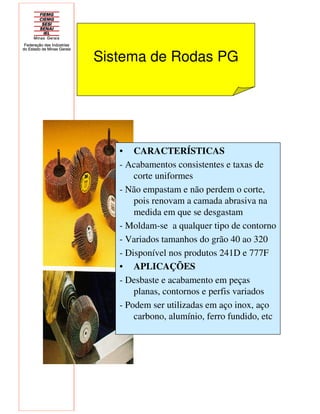

- 37. Sistema de RodasPG • CARACTERÍSTICAS - Acabamentos consistentes e taxas de corte uniformes - Não empastam e não perdem o corte, pois renovam a camada abrasiva na medida em que se desgastam - Moldam-se a qualquer tipo de contorno - Variados tamanhos do grão 40 ao 320 - Disponível nos produtos 241D e 777F • APLICAÇÕES - Desbaste e acabamento em peças planas, contornos e perfis variados - Podem ser utilizadas em aço inox, aço carbono, alumínio, ferro fundido, etc
- 38. 38 977F – REGALOY •MINERAL ÓXIDO DE ALUMINIO CERAMICO CUBITRON • GRÃO 36, 50, 60, 80, P100 E P120 • CONVERSÕES: - CORREIAS DE LIXAS Linha de Abrasivos p/ Inox

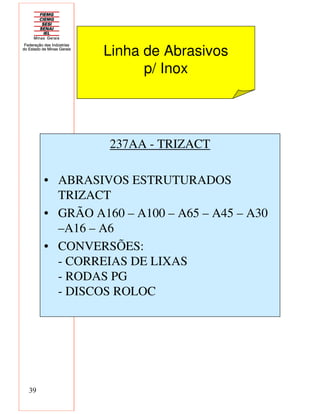

- 39. 39 237AA - TRIZACT •ABRASIVOS ESTRUTURADOS TRIZACT • GRÃO A160 – A100 – A65 – A45 – A30 –A16 – A6 • CONVERSÕES: - CORREIAS DE LIXAS - RODAS PG - DISCOS ROLOC Linha de Abrasivos p/ Inox

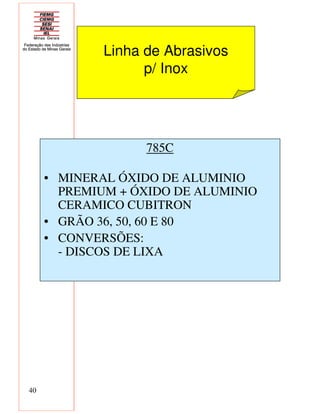

- 40. 40 785C • MINERAL ÓXIDODE ALUMINIO PREMIUM + ÓXIDO DE ALUMINIO CERAMICO CUBITRON • GRÃO 36, 50, 60 E 80 • CONVERSÕES: - DISCOS DE LIXA Linha de Abrasivos p/ Inox

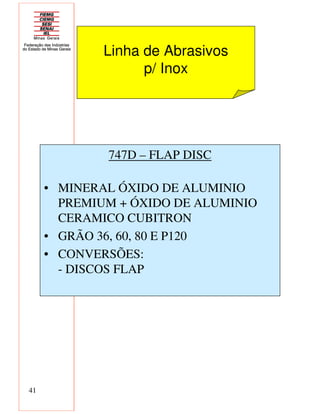

- 41. 41 747D – FLAPDISC • MINERAL ÓXIDO DE ALUMINIO PREMIUM + ÓXIDO DE ALUMINIO CERAMICO CUBITRON • GRÃO 36, 60, 80 E P120 • CONVERSÕES: - DISCOS FLAP Linha de Abrasivos p/ Inox

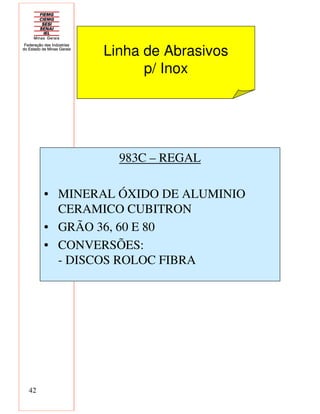

- 42. 42 983C – REGAL •MINERAL ÓXIDO DE ALUMINIO CERAMICO CUBITRON • GRÃO 36, 60 E 80 • CONVERSÕES: - DISCOS ROLOC FIBRA Linha de Abrasivos p/ Inox

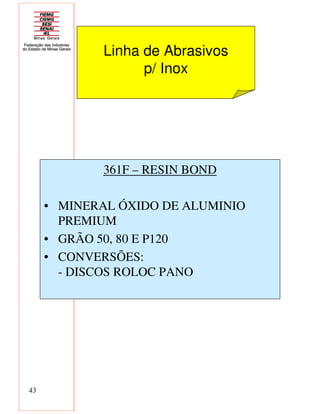

- 43. 43 361F – RESINBOND • MINERAL ÓXIDO DE ALUMINIO PREMIUM • GRÃO 50, 80 E P120 • CONVERSÕES: - DISCOS ROLOC PANO Linha de Abrasivos p/ Inox
- 44. • APLICAÇÕES - Excelentestaxas de corte e acabamento para aço inox, aço carbono, forjados - Lixamento e acabamento de chapas e superfícies planas, pequenas peças e outros. Correias 3M 777F e 3M 977F

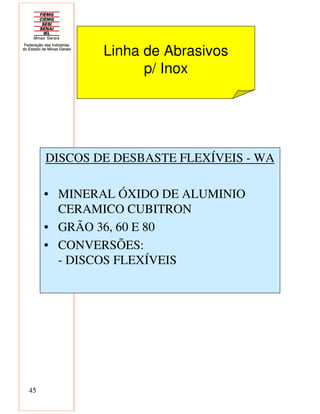

- 45. 45 DISCOS DE DESBASTEFLEXÍVEIS - WA • MINERAL ÓXIDO DE ALUMINIO CERAMICO CUBITRON • GRÃO 36, 60 E 80 • CONVERSÕES: - DISCOS FLEXÍVEIS Linha de Abrasivos p/ Inox

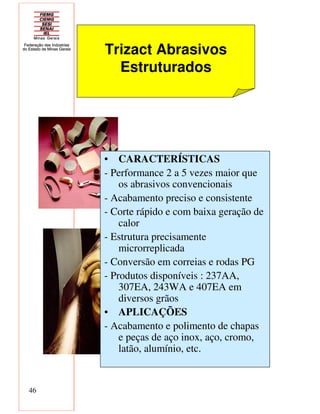

- 46. 46 Trizact Abrasivos Estruturados • CARACTERÍSTICAS -Performance 2 a 5 vezes maior que os abrasivos convencionais - Acabamento preciso e consistente - Corte rápido e com baixa geração de calor - Estrutura precisamente microrreplicada - Conversão em correias e rodas PG - Produtos disponíveis : 237AA, 307EA, 243WA e 407EA em diversos grãos • APLICAÇÕES - Acabamento e polimento de chapas e peças de aço inox, aço, cromo, latão, alumínio, etc.

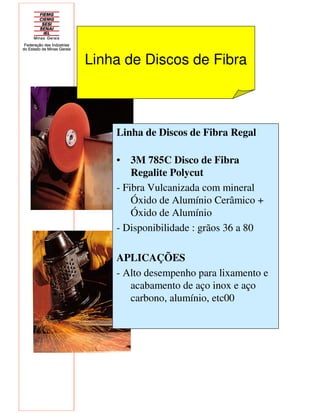

- 47. Linha de Discosde Fibra Linha de Discos de Fibra Regal • 3M 785C Disco de Fibra Regalite Polycut - Fibra Vulcanizada com mineral Óxido de Alumínio Cerâmico + Óxido de Alumínio - Disponibilidade : grãos 36 a 80 APLICAÇÕES - Alto desempenho para lixamento e acabamento de aço inox e aço carbono, alumínio, etc00

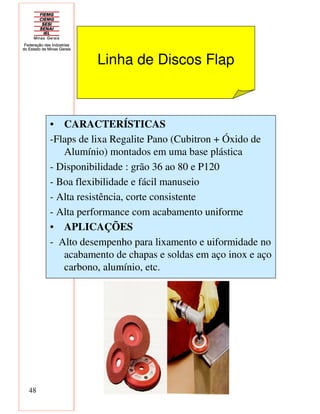

- 48. 48 Linha de DiscosFlap • CARACTERÍSTICAS -Flaps de lixa Regalite Pano (Cubitron + Óxido de Alumínio) montados em uma base plástica - Disponibilidade : grão 36 ao 80 e P120 - Boa flexibilidade e fácil manuseio - Alta resistência, corte consistente - Alta performance com acabamento uniforme • APLICAÇÕES - Alto desempenho para lixamento e uiformidade no acabamento de chapas e soldas em aço inox e aço carbono, alumínio, etc.

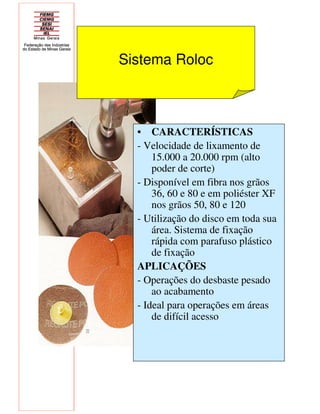

- 49. • CARACTERÍSTICAS - Velocidadede lixamento de 15.000 a 20.000 rpm (alto poder de corte) - Disponível em fibra nos grãos 36, 60 e 80 e em poliéster XF nos grãos 50, 80 e 120 - Utilização do disco em toda sua área. Sistema de fixação rápida com parafuso plástico de fixação APLICAÇÕES - Operações do desbaste pesado ao acabamento - Ideal para operações em áreas de difícil acesso Sistema Roloc

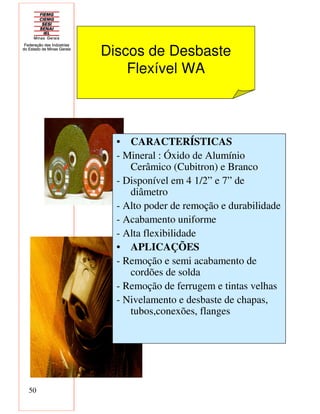

- 50. 50 Discos de Desbaste FlexívelWA • CARACTERÍSTICAS - Mineral : Óxido de Alumínio Cerâmico (Cubitron) e Branco - Disponível em 4 1/2” e 7” de diâmetro - Alto poder de remoção e durabilidade - Acabamento uniforme - Alta flexibilidade • APLICAÇÕES - Remoção e semi acabamento de cordões de solda - Remoção de ferrugem e tintas velhas - Nivelamento e desbaste de chapas, tubos,conexões, flanges

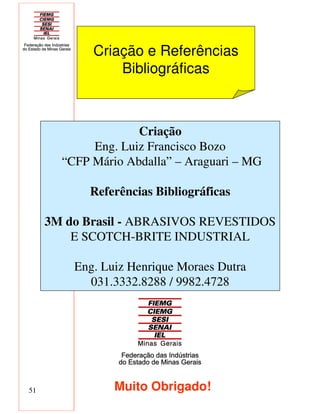

- 51. 51 Criação e Referências Bibliográficas Criação Eng.Luiz Francisco Bozo “CFP Mário Abdalla” – Araguari – MG Referências Bibliográficas 3M do Brasil - ABRASIVOS REVESTIDOS E SCOTCH-BRITE INDUSTRIAL Eng. Luiz Henrique Moraes Dutra 031.3332.8288 / 9982.4728 Muito Obrigado!
