1.

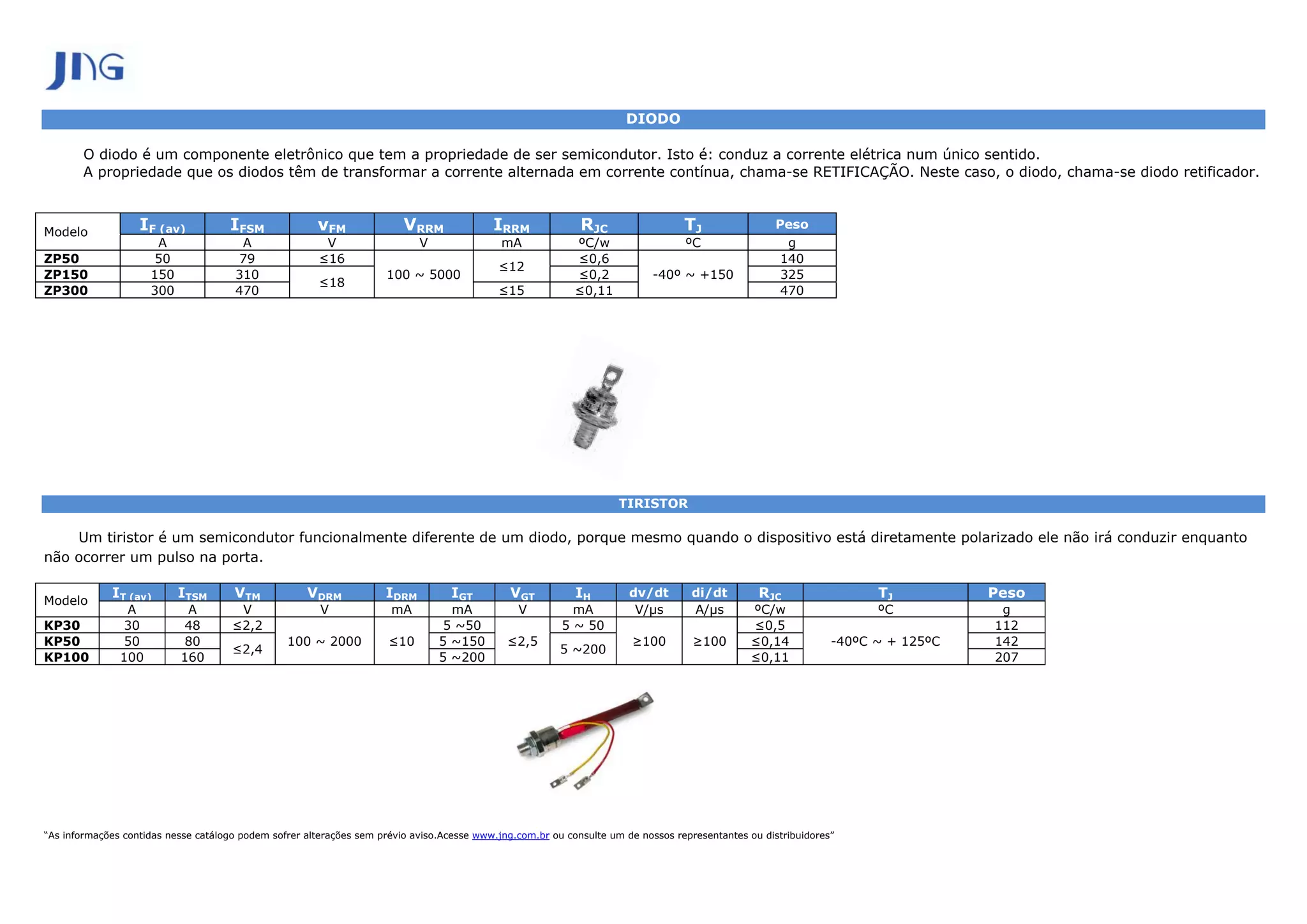

DIODO
O diodo é um componente eletrônico que tem a propriedade de ser semicondutor. Isto é: conduz a corrente elétrica num único sentido.
A propriedade que os diodos têm de transformar a corrente alternada em corrente contínua, chama-se RETIFICAÇÃO. Neste caso, o diodo, chama-se diodo retificador.
Modelo IF (av) IFSM vFM VRRM IRRM RJC TJ Peso
A A V V mA ºC/w ºC g
ZP50 50 79 ≤16 ≤0,6 140
≤12
ZP150 150 310 100 ~ 5000 ≤0,2 -40º ~ +150 325
≤18
ZP300 300 470 ≤15 ≤0,11 470
TIRISTOR
Um tiristor é um semicondutor funcionalmente diferente de um diodo, porque mesmo quando o dispositivo está diretamente polarizado ele não irá conduzir enquanto
não ocorrer um pulso na porta.
IT (av) ITSM VTM VDRM IDRM IGT VGT IH dv/dt di/dt RJC TJ Peso
Modelo
A A V V mA mA V mA V/µs A/µs ºC/w ºC g
KP30 30 48 ≤2,2 5 ~50 5 ~ 50 ≤0,5 112
KP50 50 80 100 ~ 2000 ≤10 5 ~150 ≤2,5 ≥100 ≥100 ≤0,14 -40ºC ~ + 125ºC 142
≤2,4 5 ~200
KP100 100 160 5 ~200 ≤0,11 207
“As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
