A chave tipo bóia modelo QWN não é indicada para autocontrole de níveis ou proteção contra falta d'água em reservatórios que contenham líquidos corrosivos ou inflamáveis. Ela não contém mercúrio e usa uma esfera metálica para comutar contatos. Suas especificações incluem tensão de 125/250Vca, corrente máxima de 16(4)A e temperatura máxima de operação de 50°C.

1.
CHAVE DE NÍVEL TIPO BÓIA
As chaves tipo bóia modelo QWN não indicadas para o auto controle de níveis e proteção contra falta d’água em torres e
reservatórios de abastecimento e outros líquidos,não sendo estes corrosivos e/ou inflamáveis.
Não possui mercúrio;a comutação dos contatos é feita através de esfera metálica.
Características Modelo QWN
Tensão nominal 125/250Vca
Corrente máxima 16 (4) A
Frequência de operação 50/60 Hz
Temperetura máxima de operação +50ºC
Grau de proteção IP68
Comprimento do cabo 2 metros

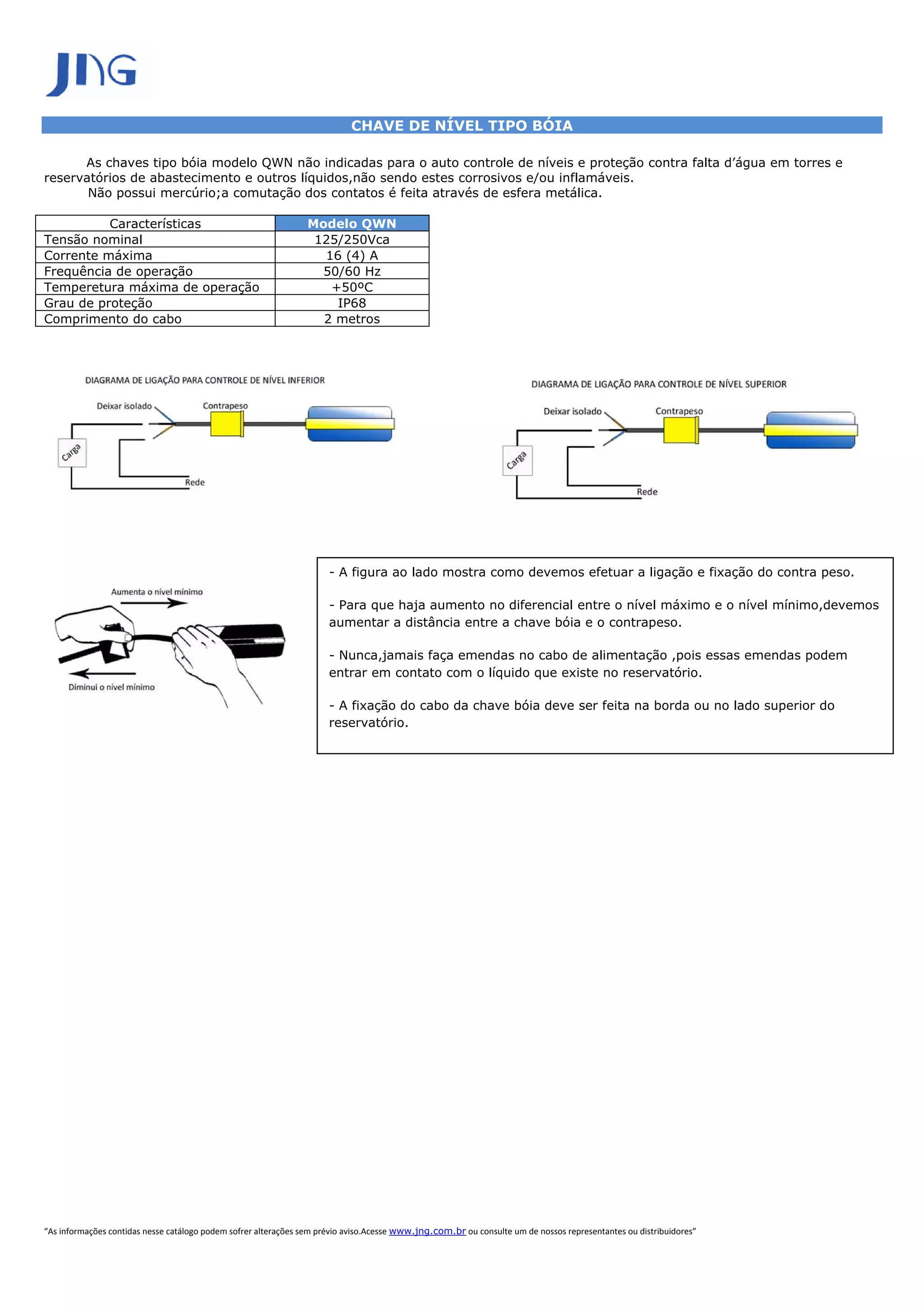

- A figura ao lado mostra como devemos efetuar a ligação e fixação do contra peso.
- Para que haja aumento no diferencial entre o nível máximo e o nível mínimo,devemos
aumentar a distância entre a chave bóia e o contrapeso.
- Nunca,jamais faça emendas no cabo de alimentação ,pois essas emendas podem
entrar em contato com o líquido que existe no reservatório.
- A fixação do cabo da chave bóia deve ser feita na borda ou no lado superior do
reservatório.
“As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
