Este documento fornece especificações técnicas de chaves alavancas, incluindo: corrente máxima de 15A/20A, resistência do contato de no máximo 20 miliohms, resistência de isolamento mínima de 1000 megaohms, e temperatura de operação entre 0°C a 55°C. Ele também descreve os tipos de chaves alavancas unipolar e bipolar e suas funções.

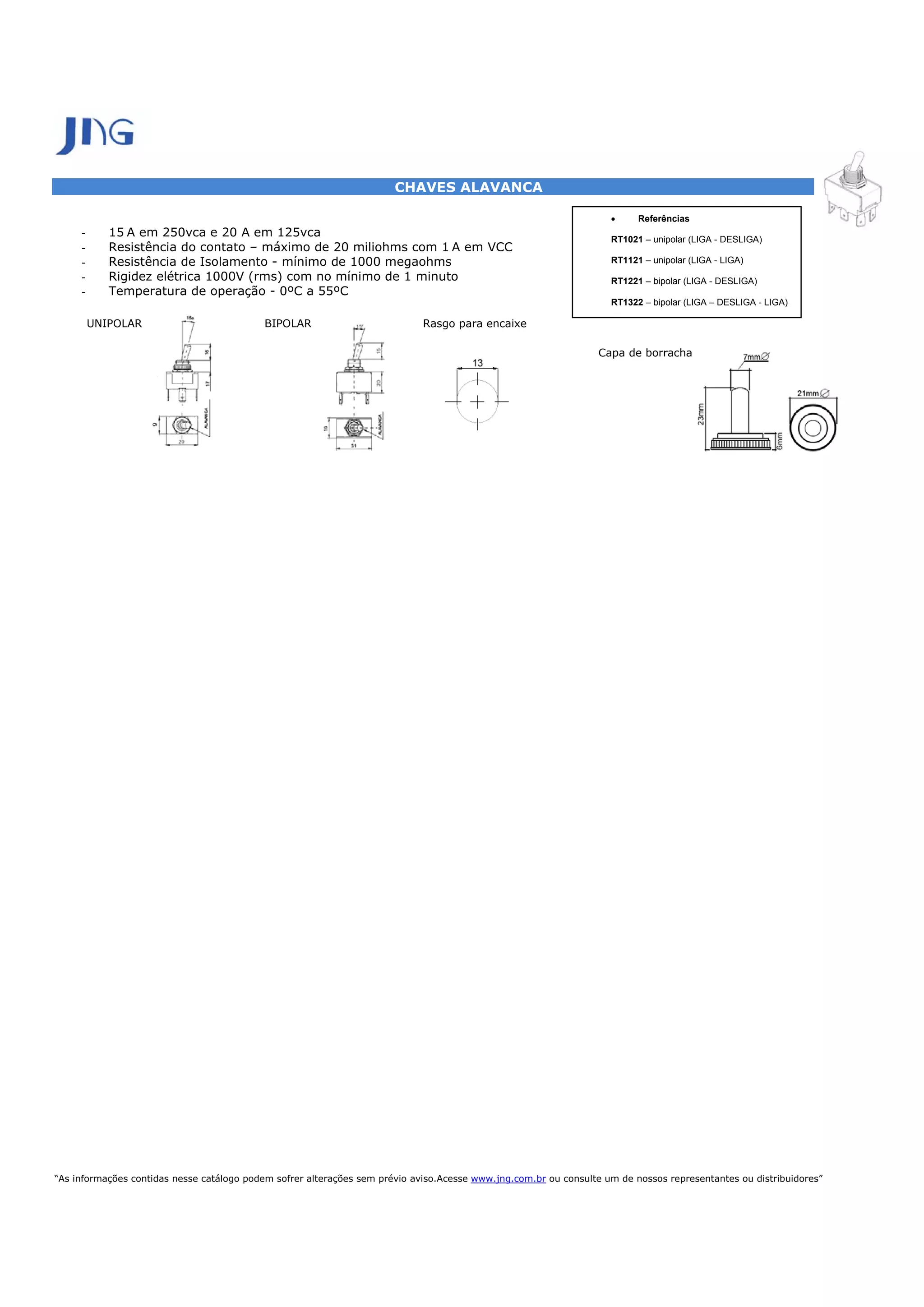

1. CHAVES ALAVANCA
 Referências
- 15 A em 250vca e 20 A em 125vca RT1021 – unipolar (LIGA - DESLIGA)
- Resistência do contato – máximo de 20 miliohms com 1 A em VCC
- Resistência de Isolamento - mínimo de 1000 megaohms RT1121 – unipolar (LIGA - LIGA)
- Rigidez elétrica 1000V (rms) com no mínimo de 1 minuto RT1221 – bipolar (LIGA - DESLIGA)
- Temperatura de operação - 0ºC a 55ºC
RT1322 – bipolar (LIGA – DESLIGA - LIGA)
UNIPOLAR BIPOLAR Rasgo para encaixe
Capa de borracha
“As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
