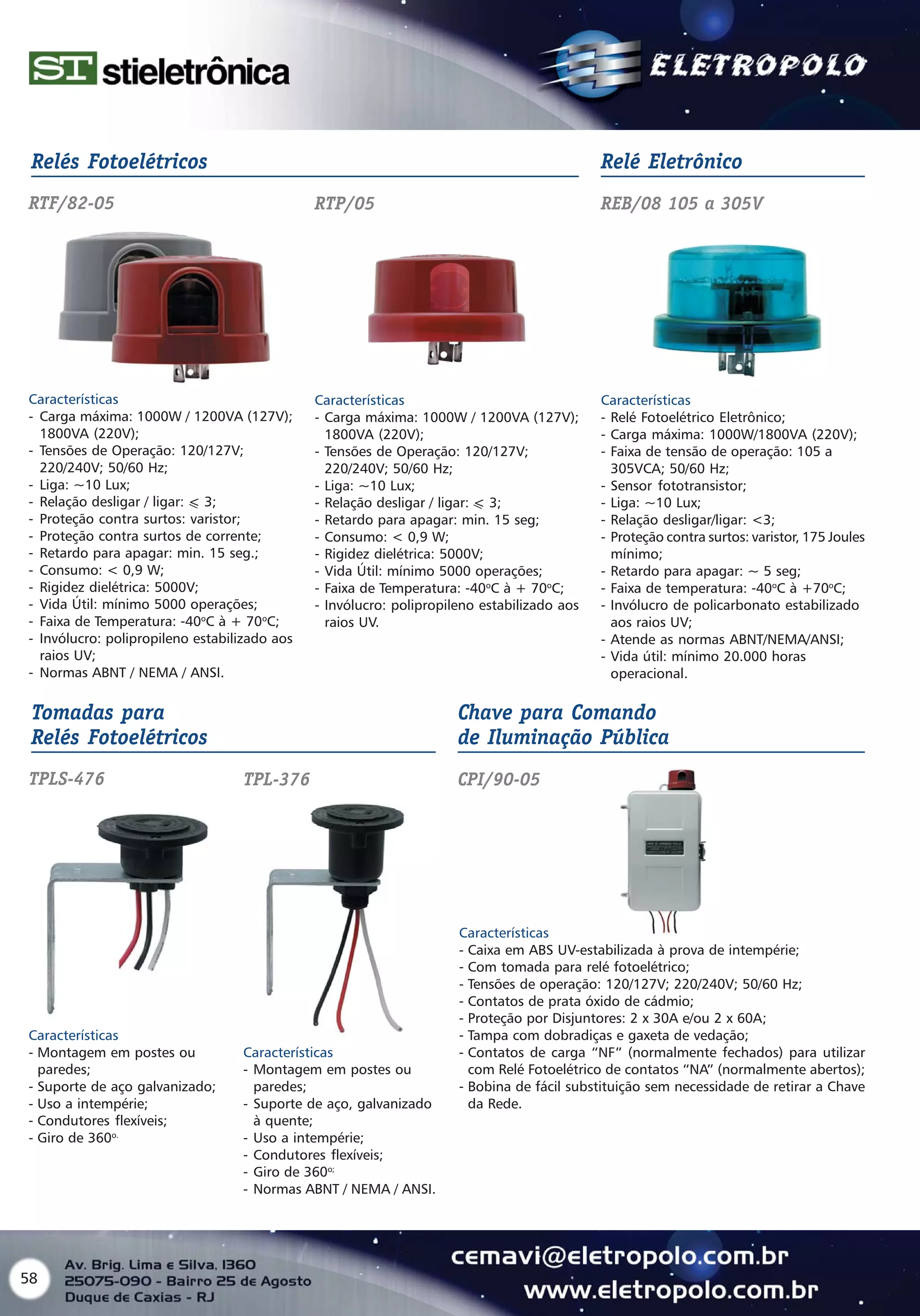

1. Relés Fotoelétricos Relé Eletrônico
RTF/82-05 RTP/05 REB/08 105 a 305V
Características Características Características
- Carga máxima: 1000W / 1200VA (127V); - Carga máxima: 1000W / 1200VA (127V); - Relé Fotoelétrico Eletrônico;
1800VA (220V); 1800VA (220V); - Carga máxima: 1000W/1800VA (220V);
- Tensões de Operação: 120/127V; - Tensões de Operação: 120/127V; - Faixa de tensão de operação: 105 a
220/240V; 50/60 Hz; 220/240V; 50/60 Hz; 305VCA; 50/60 Hz;
- Liga: ~10 Lux; - Liga: ~10 Lux; - Sensor fototransistor;
- Relação desligar / ligar: < 3; - Relação desligar / ligar: < 3; - Liga: ~10 Lux;
- Proteção contra surtos: varistor; - Retardo para apagar: min. 15 seg; - Relação desligar/ligar: <3;
- Proteção contra surtos de corrente; - Consumo: < 0,9 W; - Proteção contra surtos: varistor, 175 Joules
- Retardo para apagar: min. 15 seg.; - Rigidez dielétrica: 5000V; mínimo;
- Consumo: < 0,9 W; - Vida Útil: mínimo 5000 operações; - Retardo para apagar: ~ 5 seg;
- Rigidez dielétrica: 5000V; - Faixa de Temperatura: -40oC à + 70oC; - Faixa de temperatura: -40oC à +70oC;
- Vida Útil: mínimo 5000 operações; - Invólucro: polipropileno estabilizado aos - Invólucro de policarbonato estabilizado
- Faixa de Temperatura: -40oC à + 70oC; raios UV. aos raios UV;
- Invólucro: polipropileno estabilizado aos - Atende as normas ABNT/NEMA/ANSI;
raios UV; - Vida útil: mínimo 20.000 horas
- Normas ABNT / NEMA / ANSI. operacional.
Tomadas para Chave para Comando
Relés Fotoelétricos de Iluminação Pública
TPLS-476 TPL-376 CPI/90-05
Características
- Caixa em ABS UV-estabilizada à prova de intempérie;
- Com tomada para relé fotoelétrico;
- Tensões de operação: 120/127V; 220/240V; 50/60 Hz;
- Contatos de prata óxido de cádmio;
- Proteção por Disjuntores: 2 x 30A e/ou 2 x 60A;
Características - Tampa com dobradiças e gaxeta de vedação;
- Montagem em postes ou Características - Contatos de carga “NF” (normalmente fechados) para utilizar
paredes; - Montagem em postes ou com Relé Fotoelétrico de contatos “NA” (normalmente abertos);
- Suporte de aço galvanizado; paredes; - Bobina de fácil substituição sem necessidade de retirar a Chave
- Uso a intempérie; - Suporte de aço, galvanizado da Rede.
- Condutores flexíveis; à quente;
- Giro de 360o. - Uso a intempérie;
- Condutores flexíveis;
- Giro de 360o;
- Normas ABNT / NEMA / ANSI.
