Este documento fornece especificações técnicas para micro interruptores série RA, incluindo sua capacidade elétrica de 10A-250Vca, resistência do contato de até 25mΩ, temperatura de operação de -10°C a +80°C, vida mecânica mínima de 10 milhões de operações e vida elétrica mínima de 500 mil operações. Ele também lista vários modelos desses micro interruptores com diferentes configurações de contatos e acionamento.

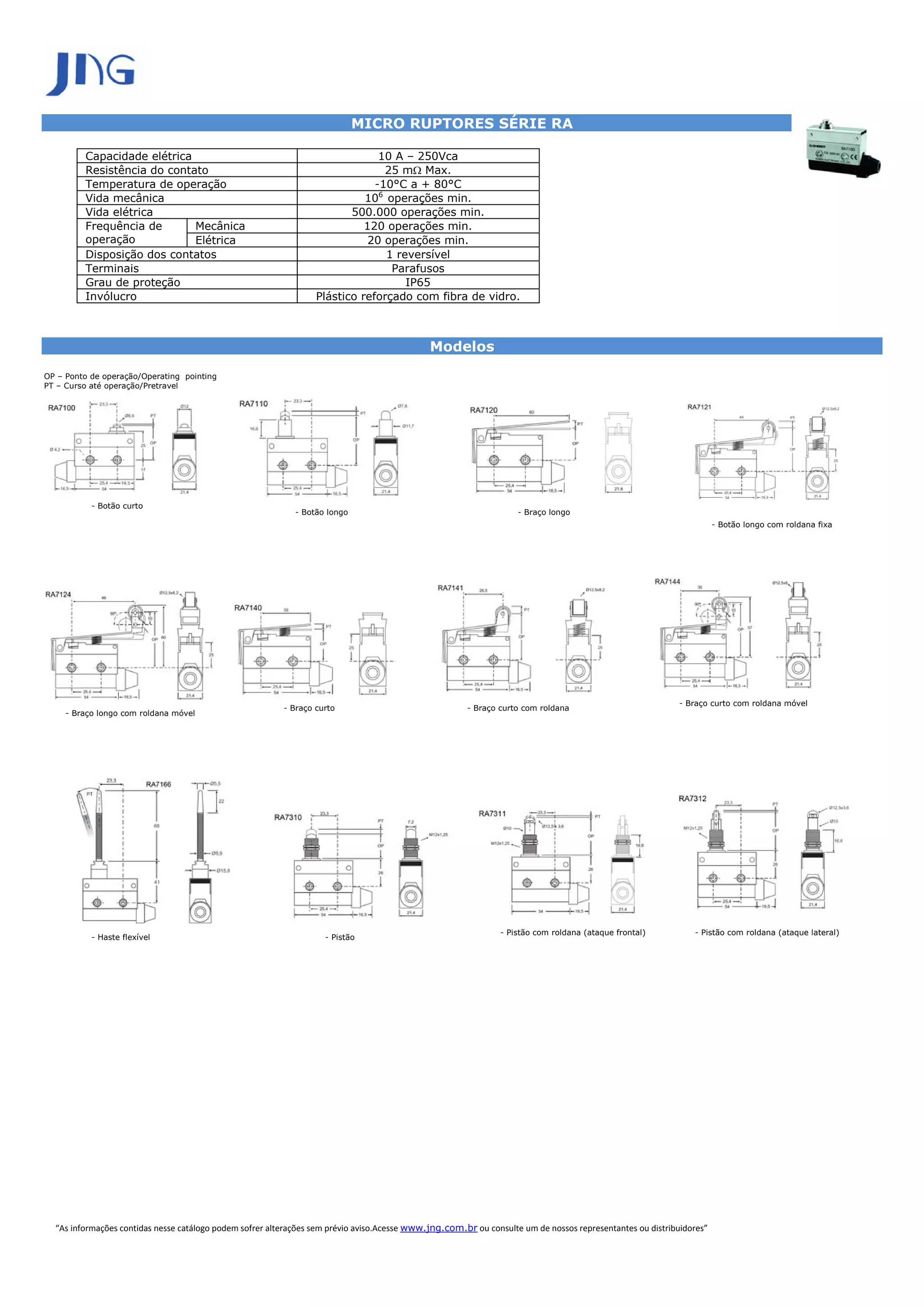

1. MICRO RUPTORES SÉRIE RA
Capacidade elétrica 10 A – 250Vca
Resistência do contato 25 m Max.
Temperatura de operação -10°C a + 80°C
6
Vida mecânica 10 operações min.
Vida elétrica 500.000 operações min.
Frequência de Mecânica 120 operações min.
operação Elétrica 20 operações min.
Disposição dos contatos 1 reversível
Terminais Parafusos
Grau de proteção IP65
Invólucro Plástico reforçado com fibra de vidro.
Modelos
OP – Ponto de operação/Operating pointing
PT – Curso até operação/Pretravel
- Botão curto
- Botão longo - Braço longo
- Botão longo com roldana fixa
- Braço curto com roldana móvel
- Braço curto - Braço curto com roldana
- Braço longo com roldana móvel
- Pistão com roldana (ataque frontal) - Pistão com roldana (ataque lateral)
- Haste flexível - Pistão
“As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
