Este documento apresenta modelos de chaves tipo alavanca de três linhas diferentes: KO3, HY2A e QS5. A linha KO3 possui modelos de 15A e 30A para tensões de 220/380V e 400V. A linha HY2A tem modelos de 15A e 30A para 380V. A linha QS5 oferece modelos de 15A, 30A, 63A para 500V, com opções de liga-desliga ou reversão, proteção IP65 e caixa termoplástica. As dimensões e especificações técnicas variam entre os modelos

1.

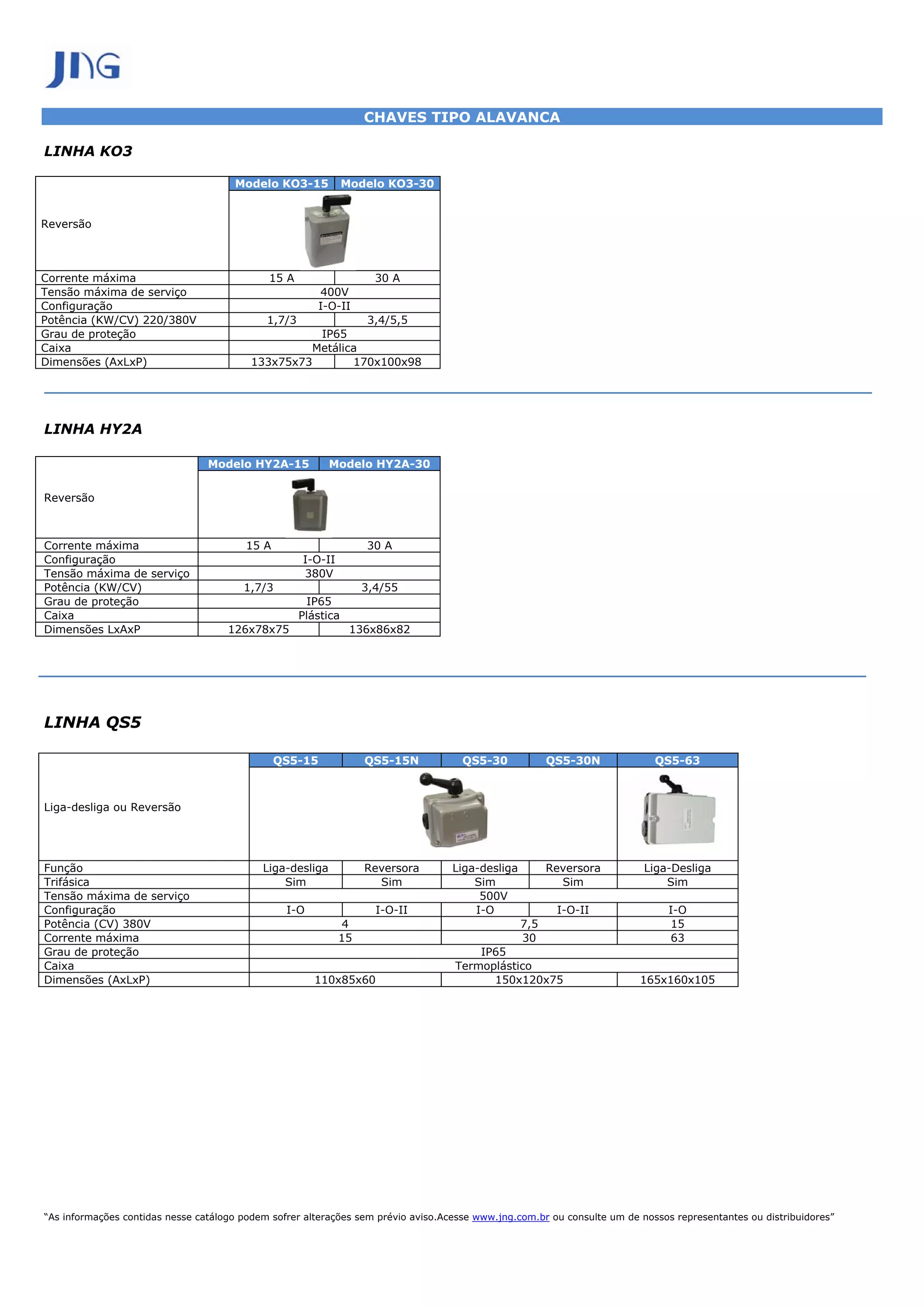

CHAVES TIPO ALAVANCA
LINHA KO3
Modelo KO3-15 Modelo KO3-30
Reversão
Corrente máxima 15 A 30 A
Tensão máxima de serviço 400V
Configuração I-O-II
Potência (KW/CV) 220/380V 1,7/3 3,4/5,5
Grau de proteção IP65
Caixa Metálica
Dimensões (AxLxP) 133x75x73 170x100x98
LINHA HY2A
Modelo HY2A-15 Modelo HY2A-30
Reversão
Corrente máxima 15 A 30 A
Configuração I-O-II
Tensão máxima de serviço 380V
Potência (KW/CV) 1,7/3 3,4/55
Grau de proteção IP65
Caixa Plástica
Dimensões LxAxP 126x78x75 136x86x82
LINHA QS5
QS5-15 QS5-15N QS5-30 QS5-30N QS5-63
Liga-desliga ou Reversão
Função Liga-desliga Reversora Liga-desliga Reversora Liga-Desliga
Trifásica Sim Sim Sim Sim Sim
Tensão máxima de serviço 500V
Configuração I-O I-O-II I-O I-O-II I-O
Potência (CV) 380V 4 7,5 15
Corrente máxima 15 30 63
Grau de proteção IP65
Caixa Termoplástico
Dimensões (AxLxP) 110x85x60 150x120x75 165x160x105
“As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
