O relé JLL controla e transporta líquidos em torres de água, irrigação e drenagem. Ele mantém recipientes sempre cheios de líquidos detectando quando dois eletrodos estão cobertos ou descobertos pelo líquido condutor. Pode operar com tensão de 220VCA ou 380VCA e tem alcance de 0,9-1,1xUn, interface de saída de 5A/1250VA e temperatura de operação de -5°C a +50°C.

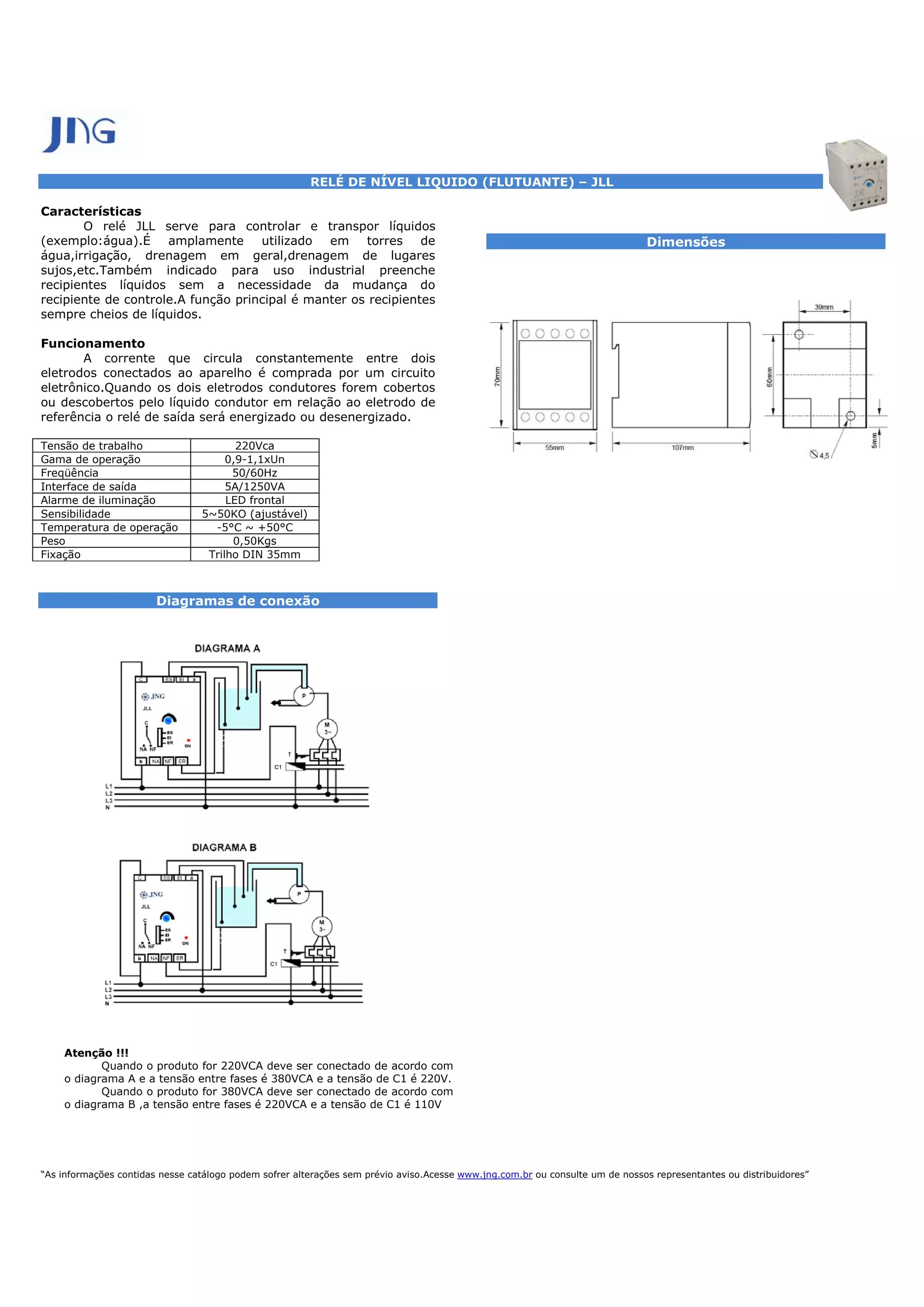

1. RELÉ DE NÍVEL LIQUIDO (FLUTUANTE) – JLL
Características
O relé JLL serve para controlar e transpor líquidos
(exemplo:água).É amplamente utilizado em torres de Dimensões
água,irrigação, drenagem em geral,drenagem de lugares
sujos,etc.Também indicado para uso industrial preenche
recipientes líquidos sem a necessidade da mudança do
recipiente de controle.A função principal é manter os recipientes
sempre cheios de líquidos.
Funcionamento
A corrente que circula constantemente entre dois
eletrodos conectados ao aparelho é comprada por um circuito
eletrônico.Quando os dois eletrodos condutores forem cobertos
ou descobertos pelo líquido condutor em relação ao eletrodo de
referência o relé de saída será energizado ou desenergizado.
Tensão de trabalho 220Vca
Gama de operação 0,9-1,1xUn
Freqüência 50/60Hz
Interface de saída 5A/1250VA
Alarme de iluminação LED frontal
Sensibilidade 5~50KO (ajustável)
Temperatura de operação -5°C ~ +50°C
Peso 0,50Kgs
Fixação Trilho DIN 35mm
Diagramas de conexão
Atenção !!!
Quando o produto for 220VCA deve ser conectado de acordo com
o diagrama A e a tensão entre fases é 380VCA e a tensão de C1 é 220V.
Quando o produto for 380VCA deve ser conectado de acordo com
o diagrama B ,a tensão entre fases é 220VCA e a tensão de C1 é 110V
