O workflow de análise
Modelação de Sistemas de Informação - 2010 / 2011

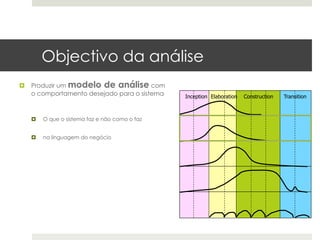

Objectivo da análise
¤  Produzir um modelo de análise com
    o comportamento desejado para o sistema     Inception Elaboration   Construction   Transition



   ¤    O que o sistema faz e não como o faz


   ¤    na linguagem do negócio
Modelo de Análise

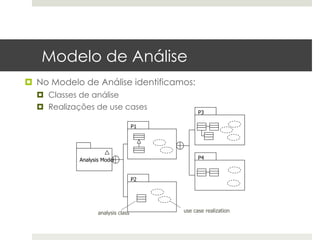

¤  No Modelo de Análise identificamos:
  ¤  Classes de análise
  ¤  Realizações de use cases
                                               P3

                                    P1




            Analysis Model                     P4



                                    P2




                   analysis class        use case realization

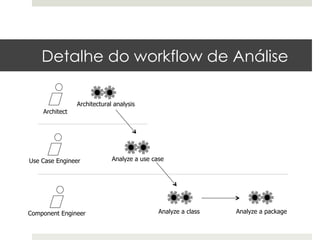

Detalhe do workflow de Análise

                Architectural analysis
    Architect




Use Case Engineer            Analyze a use case




Component Engineer                           Analyze a class   Analyze a package

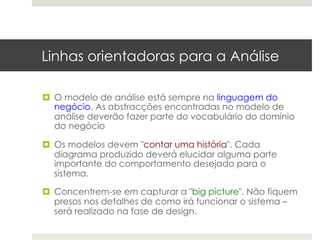

Linhas orientadoras para a Análise

¤  O modelo de análise está sempre na linguagem do
    negócio. As abstracções encontradas no modelo de
    análise deverão fazer parte do vocabulário do domínio
    do negócio

¤  Os modelos devem "contar uma história". Cada
    diagrama produzido deverá elucidar alguma parte
    importante do comportamento desejado para o
    sistema.

¤  Concentrem-se em capturar a "big picture". Não fiquem
    presos nos detalhes de como irá funcionar o sistema –
    será realizado na fase de design.

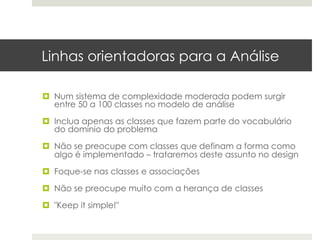

Linhas orientadoras para a Análise

¤  Num sistema de complexidade moderada podem surgir
    entre 50 a 100 classes no modelo de análise

¤  Inclua apenas as classes que fazem parte do vocabulário
    do domínio do problema

¤  Não se preocupe com classes que definam a forma como
    algo é implementado – trataremos deste assunto no design

¤  Foque-se nas classes e associações

¤  Não se preocupe muito com a herança de classes

¤  "Keep it simple!"

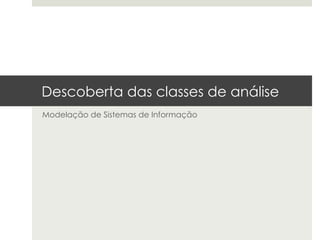

Descoberta das classes de análise
Modelação de Sistemas de Informação
Analisar um Use Case

Business model
[or domain model]
                    Use case
                    engineer    Analysis class


  Requirements
  model
                    Analyse a
                    use case


 Use case model

                                 Use case
                                 realization


   Architecture
   description

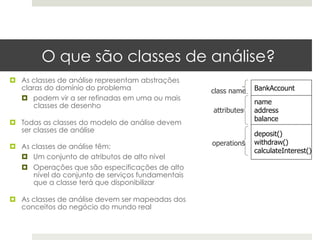

O que são classes de análise?
¤  As classes de análise representam abstrações
    claras do domínio do problema                   class name   BankAccount
    ¤  podem vir a ser refinadas em uma ou mais
                                                                 name
        classes de desenho
                                                    attributes   address
                                                                 balance
¤  Todas as classes do modelo de análise devem
    ser classes de análise
                                                                 deposit()
                                                    operations   withdraw()
¤  As classes de análise têm:
                                                                 calculateInterest()
    ¤  Um conjunto de atributos de alto nível
   ¤  Operações que são especificações de alto
       nível do conjunto de serviços fundamentais
       que a classe terá que disponibilizar

¤  As classes de análise devem ser mapeadas dos
    conceitos do negócio do mundo real

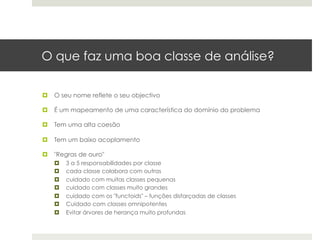

O que faz uma boa classe de análise?

¤  O seu nome reflete o seu objectivo

¤  É um mapeamento de uma característica do domínio do problema

¤  Tem uma alta coesão

¤  Tem um baixo acoplamento

¤  "Regras de ouro"
   ¤    3 a 5 responsabilidades por classe
   ¤    cada classe colabora com outras
   ¤    cuidado com muitas classes pequenas
   ¤    cuidado com classes muito grandes
   ¤    cuidado com os "functoids" – funções disfarçadas de classes
   ¤    Cuidado com classes omnipotentes
   ¤    Evitar árvores de herança muito profundas

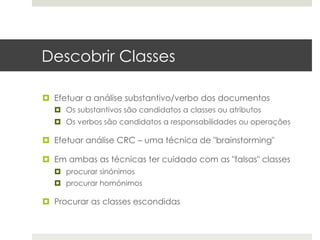

Descobrir Classes

¤  Efetuar a análise substantivo/verbo dos documentos
  ¤  Os substantivos são candidatos a classes ou atributos
  ¤  Os verbos são candidatos a responsabilidades ou operações

¤  Efetuar análise CRC – uma técnica de "brainstorming"

¤  Em ambas as técnicas ter cuidado com as "falsas" classes
  ¤  procurar sinónimos
  ¤  procurar homónimos

¤  Procurar as classes escondidas

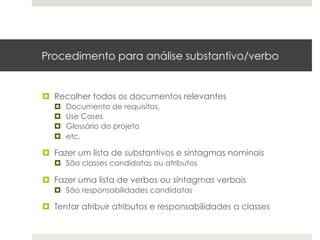

Procedimento para análise substantivo/verbo


¤  Recolher todos os documentos relevantes
   ¤    Documento de requisitos,
   ¤    Use Cases
   ¤    Glossário do projeto
   ¤    etc.

¤  Fazer um lista de substantivos e sintagmas nominais
   ¤  São classes candidatas ou atributos

¤  Fazer uma lista de verbos ou sintagmas verbais
   ¤  São responsabilidades candidatas

¤  Tentar atribuir atributos e responsabilidades a classes

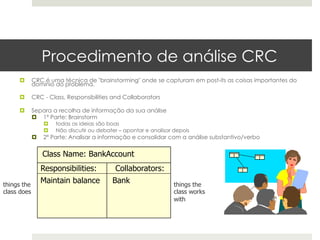

Procedimento de análise CRC
     ¤      CRC é uma técnica de "brainstorming" onde se capturam em post-its as coisas importantes do
             domínio do problema.

     ¤      CRC - Class, Responsibilities and Collaborators

     ¤      Separa a recolha de informação da sua análise
             ¤  1ª Parte: Brainstorm
                   ¤    todas as ideias são boas
                   ¤    Não discutir ou debater – apontar e analisar depois
             ¤    2ª Parte: Analisar a informação e consolidar com a análise substantivo/verbo


                   Class Name: BankAccount
                   Responsibilities:           Collaborators:
things the
                   Maintain balance           Bank                    things the
class does                                                            class works
                                                                      with
Descobrir classes de outras fontes

¤  Objetos físicos tais como aviões, pessoas, hotéis, etc.
    podem vir a representar classes

¤  formulários e outro tipo de "papelada" – cuidado com a
    abordagem

¤  Interfaces com o mundo exterior

¤  Entidades conceptuais que são fundamentais para a
    operação do negócio mas que não se manifestam
    como coisas concretas, e.g. LoyaltyProgramme
Criar uma "primeira versão" do modelo de análise


¤  Consolidar os outputs das diferentes análises
    (substantivo/verbo, CRC, ou outras) num modelo UML
    utilizando uma ferramenta de modelação

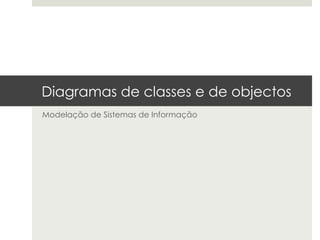

Diagramas de classes e de objectos
Modelação de Sistemas de Informação
Diagramas de classes
¤    É o ponto central do desenvolvimento OO.

¤    Em análise, tem como objectivo descrever a estrutura das entidades manipuladas pelos
      utilizadores.

¤    No desenho, o diagrama de classes apresenta a estrutura de um código orientado por
      objetos, ou num nível de detalhes maior, os módulos da linguagem de desenvolvimento.

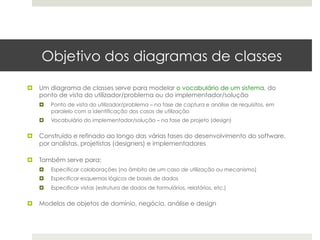

Objetivo dos diagramas de classes

¤  Um diagrama de classes serve para modelar o vocabulário de um sistema, do
    ponto de vista do utilizador/problema ou do implementador/solução
   ¤    Ponto de vista do utilizador/problema – na fase de captura e análise de requisitos, em
         paralelo com a identificação dos casos de utilização
   ¤    Vocabulário do implementador/solução – na fase de projeto (design)


¤  Construído e refinado ao longo das várias fases do desenvolvimento do software,
    por analistas, projetistas (designers) e implementadores

¤  Também serve para:
   ¤    Especificar colaborações (no âmbito de um caso de utilização ou mecanismo)
   ¤    Especificar esquemas lógicos de bases de dados
   ¤    Especificar vistas (estrutura de dados de formulários, relatórios, etc.)


¤  Modelos de objetos de domínio, negócio, análise e design

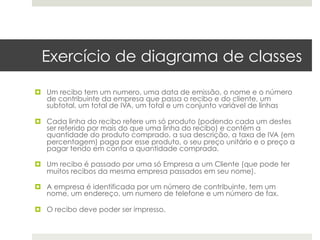

Exercício de diagrama de classes

¤  Um recibo tem um numero, uma data de emissão, o nome e o número
    de contribuinte da empresa que passa o recibo e do cliente, um
    subtotal, um total de IVA, um total e um conjunto variável de linhas

¤  Cada linha do recibo refere um só produto (podendo cada um destes
    ser referido por mais do que uma linha do recibo) e contém a
    quantidade do produto comprado, a sua descrição, a taxa de IVA (em
    percentagem) paga por esse produto, o seu preço unitário e o preço a
    pagar tendo em conta a quantidade comprada.

¤  Um recibo é passado por uma só Empresa a um Cliente (que pode ter
    muitos recibos da mesma empresa passados em seu nome).

¤  A empresa é identificada por um número de contribuinte, tem um
    nome, um endereço, um numero de telefone e um número de fax.

¤  O recibo deve poder ser impresso.

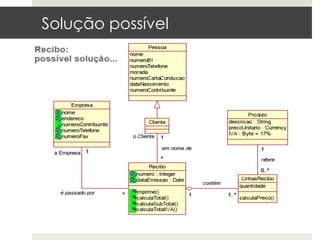

Solução possível
Diagramas de objetos

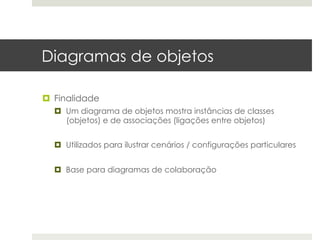

¤  Finalidade
  ¤  Um diagrama de objetos mostra instâncias de classes
      (objetos) e de associações (ligações entre objetos)


  ¤  Utilizados para ilustrar cenários / configurações particulares


  ¤  Base para diagramas de colaboração

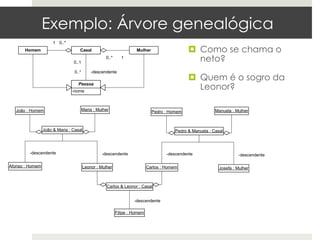

Exemplo: Árvore genealógica
                      1 0..*
      Homem                         Casal                            Mulher                    ¤  Como se chama o
                                0..1
                                                    0..*      1
                                                                                                   neto?
                                 0..*       -descendente
                                                                                               ¤  Quem é o sogro da
                                   Pessoa
                               -nome
                                                                                                   Leonor?

  João : Homem                          Maria : Mulher                        Pedro : Homem                 Manuela : Mulher



                 João & Maria : Casal                                                    Pedro & Manuela : Casal




         -descendente                             -descendente                       -descendente                      -descendente

Afonso : Homem                          Leonor : Mulher                     Carlos : Homem                    Josefa : Mulher



                                                     Carlos & Leonor : Casal


                                                                    -descendente

                                                           Filipe : Homem
Exercício diagrama de objetos




¤  Com base neste diagrama de classe, elaborar um diagrama de objetos,
    elaborar um diagrama de objectos que corresponda à seguinte
    situação: “A Delta satisfaz a encomenda 456, em 2009/03/31. A
    encomenda 456, efectuada em 2009/02/10, tem dois itens: (i) produto
    A, café lote diamante, 1000 unidades, 300€; (ii) produto B, café lote
    normal, 500 unidades, 200€. Ambos os produtos são de tipo alimentar.”

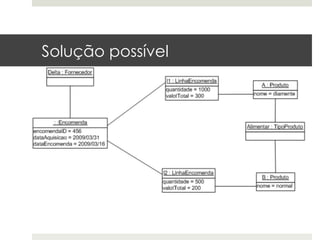

Solução possível
