Análise e Projeto
Orientados a Objetos
  Jhonny Freire Oliveira - 879107
    8º Semestre de Sistemas de
           Informação

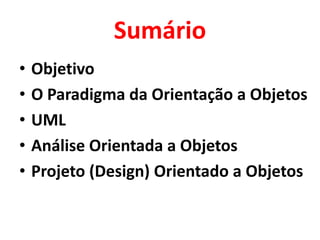

Sumário
•   Objetivo
•   O Paradigma da Orientação a Objetos
•   UML
•   Análise Orientada a Objetos
•   Projeto (Design) Orientado a Objetos
Objetivo
Transmitir uma ideia básica do
desenvolvimento orientado a objetos.

             Apresentando técnicas
             adotadas por
             profissionais experientes
             na análise e projeto de
             softwares.
O PARADIGMA
DA ORIENTAÇÃO
   A OBJETOS
Orientação a Objetos
É muito mais que apenas uma forma de
organizar o código-fonte de um software.

                   Trata-se de uma forma
                   de abstrair o domínio e
                   capturar sua estrutura
                   em um modelo
                   conceitual.

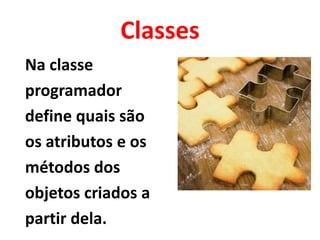

Classes
Na classe
programador
define quais são
os atributos e os
métodos dos
objetos criados a
partir dela.

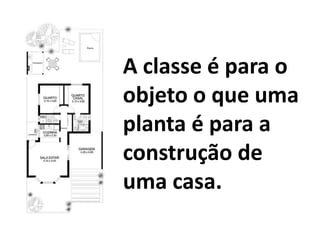

A classe é para o
objeto o que uma
planta é para a
construção de
uma casa.
Objetos
Um objeto é como uma
casa construída através
da especificação de uma
planta. Podemos ter
vários objetos de uma
mesma classe.
Herança
Possibilita
reaproveitar uma
estrutura já
existente que nos
forneça uma base
para o
desenvolvimento,
provendo recursos
básicos e comuns.

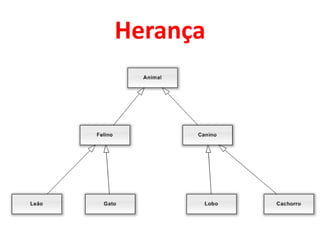

Herança
Encapsulamento
      Permite ocultar
      atributos e
      métodos de um
      objeto do mundo
      externo a ele.

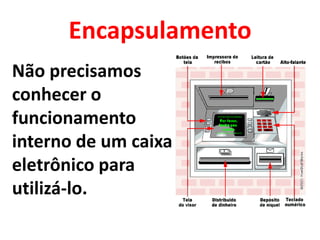

Encapsulamento
Não precisamos
conhecer o
funcionamento
interno de um caixa
eletrônico para
utilizá-lo.

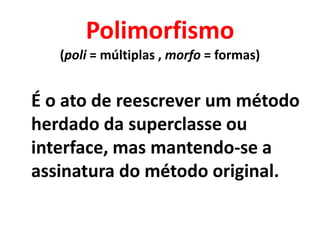

Polimorfismo
   (poli = múltiplas , morfo = formas)


É o ato de reescrever um método
herdado da superclasse ou
interface, mas mantendo-se a
assinatura do método original.

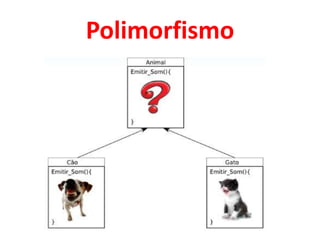

Polimorfismo

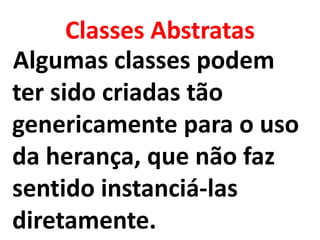

Classes Abstratas
Algumas classes podem
ter sido criadas tão
genericamente para o uso
da herança, que não faz
sentido instanciá-las
diretamente.

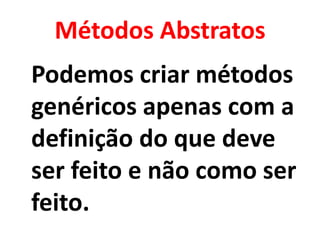

Métodos Abstratos
Podemos criar métodos
genéricos apenas com a
definição do que deve
ser feito e não como ser
feito.

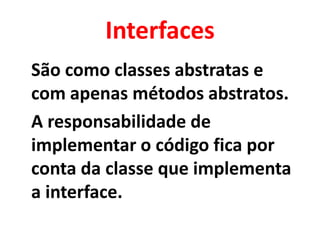

Interfaces
São como classes abstratas e
com apenas métodos abstratos.
A responsabilidade de
implementar o código fica por
conta da classe que implementa
a interface.

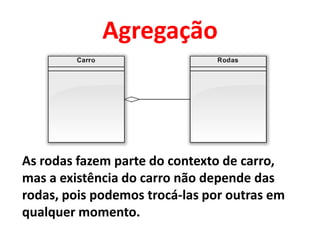

Agregação



As rodas fazem parte do contexto de carro,
mas a existência do carro não depende das
rodas, pois podemos trocá-las por outras em
qualquer momento.

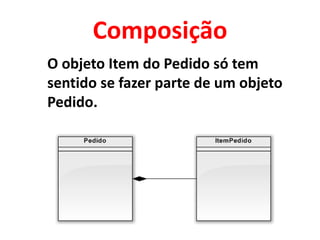

Composição
O objeto Item do Pedido só tem
sentido se fazer parte de um objeto
Pedido.

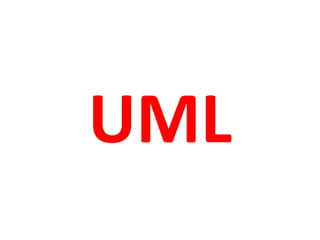

UML

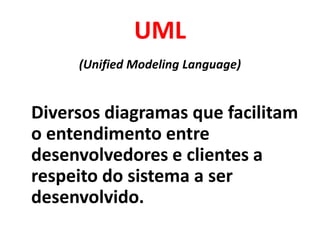

UML
     (Unified Modeling Language)


Diversos diagramas que facilitam
o entendimento entre
desenvolvedores e clientes a
respeito do sistema a ser
desenvolvido.

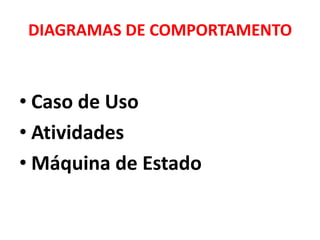

DIAGRAMAS DE COMPORTAMENTO



• Caso de Uso
• Atividades
• Máquina de Estado

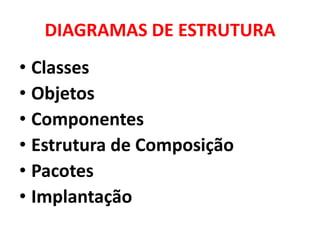

DIAGRAMAS DE ESTRUTURA
• Classes
• Objetos
• Componentes
• Estrutura de Composição
• Pacotes
• Implantação

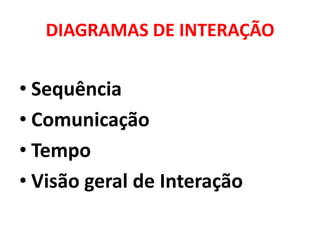

DIAGRAMAS DE INTERAÇÃO


• Sequência
• Comunicação
• Tempo
• Visão geral de Interação

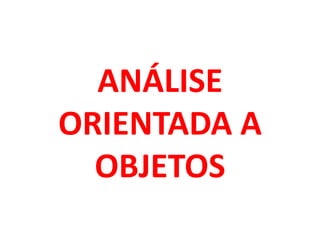

ANÁLISE
ORIENTADA A
  OBJETOS

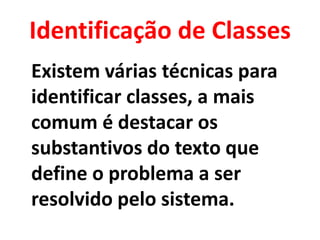

Identificação de Classes
Existem várias técnicas para
identificar classes, a mais
comum é destacar os
substantivos do texto que
define o problema a ser
resolvido pelo sistema.

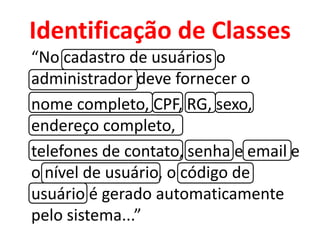

Identificação de Classes
“No cadastro de usuários o
administrador deve fornecer o
nome completo, CPF, RG, sexo,
endereço completo,
telefones de contato, senha e email e
o nível de usuário, o código de
usuário é gerado automaticamente
pelo sistema...”

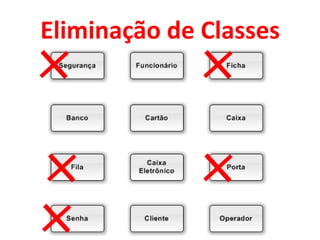

Eliminação de Classes
Agregação e Composição

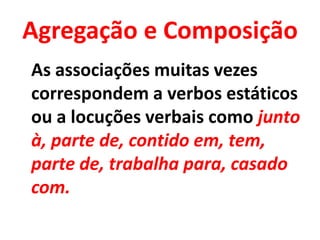

Agregação e Composição
As associações muitas vezes
correspondem a verbos estáticos
ou a locuções verbais como junto
à, parte de, contido em, tem,
parte de, trabalha para, casado
com.

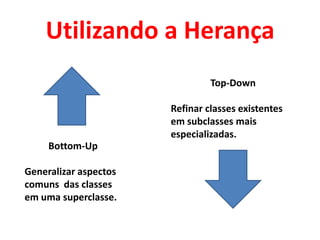

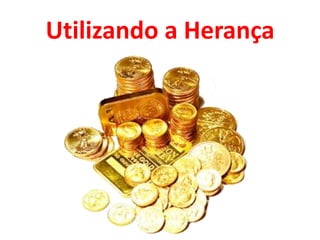

Utilizando a Herança
Utilizando a Herança
                                Top-Down

                       Refinar classes existentes
                       em subclasses mais
                       especializadas.
     Bottom-Up

Generalizar aspectos
comuns das classes
em uma superclasse.

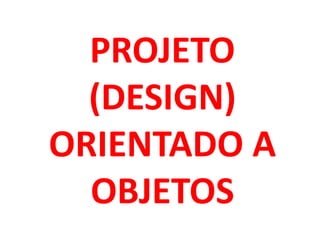

PROJETO
  (DESIGN)
ORIENTADO A
  OBJETOS
Acoplamento


        Quanto mais
        dependente de
        outras classes,
        mas acoplada a
        classe está.

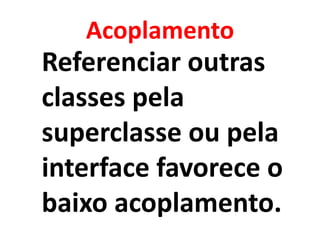

Acoplamento
Referenciar outras
classes pela
superclasse ou pela
interface favorece o
baixo acoplamento.

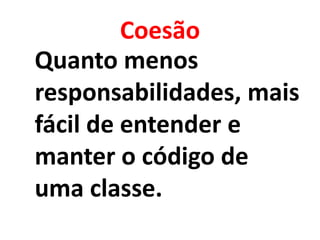

Coesão
Quanto menos
responsabilidades, mais
fácil de entender e
manter o código de
uma classe.

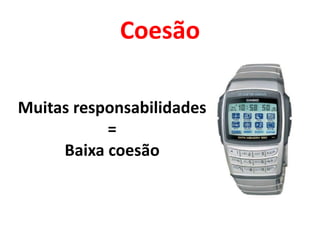

Coesão

Muitas responsabilidades
           =
     Baixa coesão

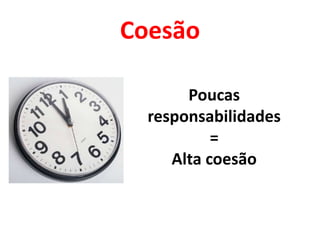

Coesão

       Poucas
  responsabilidades
           =
     Alta coesão

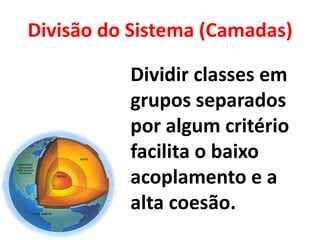

Divisão do Sistema (Camadas)

          Dividir classes em
          grupos separados
          por algum critério
          facilita o baixo
          acoplamento e a
          alta coesão.
Divisão do Sistema (Camadas)
Custo de Processamento



Em tempos de cloud
computing, quanto maior o
consumo de processamento
maior será o custo financeiro
para o cliente.
