Este documento descreve uma instalação elétrica de iluminação com três lâmpadas controladas por um interruptor. Ele fornece detalhes sobre o tipo de canalização elétrica usada, a simbologia do esquema, o objetivo da instalação e as especificações dos condutores.

1. Nome:_________________________
_______________________ Nº_____

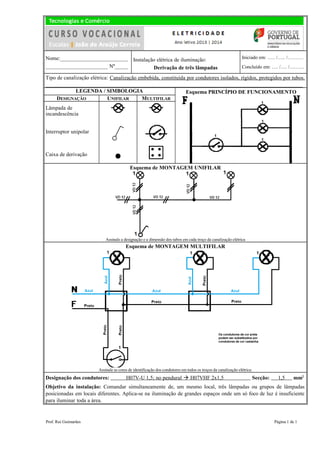

Instalação elétrica de iluminação:
Derivação de três lâmpadas
Iniciado em: ….. /….. /…….…
Concluído em: …. /…. /………
Tipo de canalização elétrica: Canalização embebida, constituída por condutores isolados, rígidos, protegidos por tubos.
_______________________________________________________________________________________________
LEGENDA / SIMBOLOGIA Esquema PRINCÍPIO DE FUNCIONAMENTO
DESIGNAÇÃO UNIFILAR MULTIFILAR
Lâmpada de
incandescência
Interruptor unipolar
Caixa de derivação
Esquema de MONTAGEM UNIFILAR
Assinale a designação e a dimensão dos tubos em cada troço da canalização elétrica
Esquema de MONTAGEM MULTIFILAR
Assinale as cores de identificação dos condutores em todos os troços da canalização elétrica.
Designação dos condutores: H07V-U 1,5; no pendural  H07VHF 2x1,5 Secção: 1,5 mm2
Objetivo da instalação: Comandar simultaneamente de, um mesmo local, três lâmpadas ou grupos de lâmpadas
posicionadas em locais diferentes. Aplica-se na iluminação de grandes espaços onde um só foco de luz é insuficiente
para iluminar toda a área.
Prof. Rui Guimarães Página 1 de 1
