AULA 02
POSICIONAMENTOS
CRÂNIO E FACE
Professor Wallison Dutra

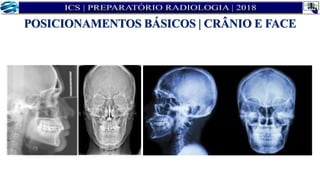

POSICIONAMENTOS BÁSICOS | CRÂNIO E FACE

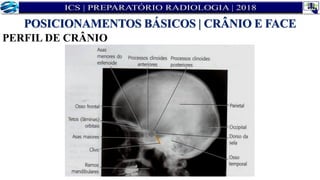

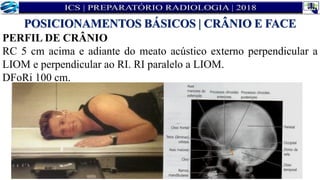

PERFIL DE CRÂNIO
RC 5 cm acima e adiante do meato acústico externo perpendicular a
LIOM e perpendicular ao RI. RI paralelo a LIOM.
DFoRi 100 cm.

PERFIL DE CRÂNIO

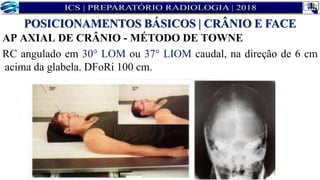

AP AXIAL DE CRÂNIO - MÉTODO DE TOWNE
RC angulado em 30° LOM ou 37° LIOM caudal, na direção de 6 cm
acima da glabela. DFoRi 100 cm.

AP AXIAL DE CRÂNIO - MÉTODO DE TOWNE

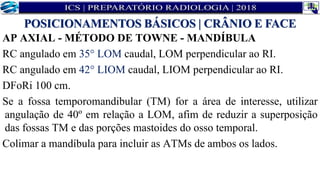

AP AXIAL - MÉTODO DE TOWNE - MANDÍBULA
RC angulado em 35° LOM caudal, LOM perpendicular ao RI.
RC angulado em 42° LIOM caudal, LIOM perpendicular ao RI.
DFoRi 100 cm.
Se a fossa temporomandibular (TM) for a área de interesse, utilizar
angulação de 40º em relação a LOM, afim de reduzir a superposição
das fossas TM e das porções mastoides do osso temporal.
Colimar a mandíbula para incluir as ATMs de ambos os lados.

AP AXIAL - MÉTODO DE TOWNE - MANDÍBULA

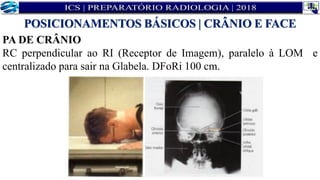

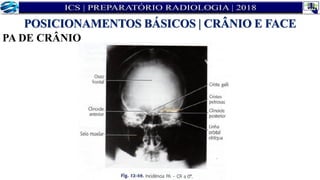

PA DE CRÂNIO
RC perpendicular ao RI (Receptor de Imagem), paralelo à LOM e
centralizado para sair na Glabela. DFoRi 100 cm.

PA DE CRÂNIO

PAAXIAL DE CRÂNIO - MÉTODO DE HAAS
RC 25° cefálicos à LOM. LOM perpendicular ao RI.
DFoRi 100 cm.

PAAXIAL DE CRÂNIO - MÉTODO DE HAAS

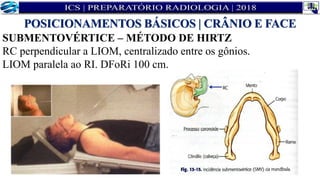

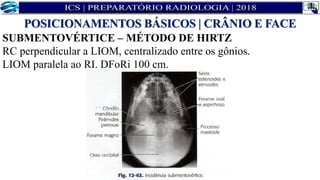

SUBMENTOVÉRTICE – MÉTODO DE HIRTZ
RC perpendicular a LIOM, centralizado entre os gônios.
LIOM paralela ao RI. DFoRi 100 cm.

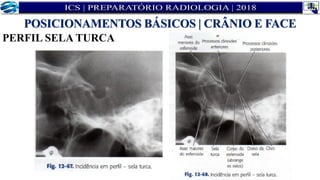

PERFIL SELA TURCA
RC centralizado 2 cm anterior e 2 cm superior ao MAE e
perpendicular ao RI. Colimar um campo quadrado de 10 cm de lado.
DFoRi 100 cm.

PERFIL SELA TURCA

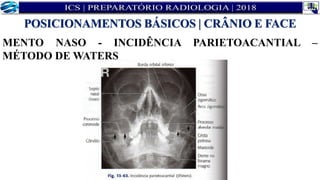

MENTO NASO - INCIDÊNCIA PARIETOACANTIAL –
MÉTODO DE WATERS
RC paralelo a LMM, perpendicular ao RI, saindo no Acântio.
A LOM formará um ângulo de 37° com a mesa/bucky. DFoRi 100 cm.

MENTO NASO - INCIDÊNCIA PARIETOACANTIAL –
MÉTODO DE WATERS

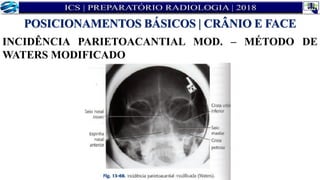

INCIDÊNCIA PARIETOACANTIAL MOD. – MÉTODO DE
WATERS MODIFICADO
RC paralelo a LLM, perpendicular ao RI, saindo no Acântio.

INCIDÊNCIA PARIETOACANTIAL MOD. – MÉTODO DE
WATERS MODIFICADO

INCIDÊNCIA PARIETOACANTIAL – MÉTODO DE WATERS
COM A BOCAABERTA
RC perpendicular ao RI, saindo no Acântio.

INCIDÊNCIA PARIETOACANTIAL – MÉTODO DE WATERS
COM A BOCAABERTA

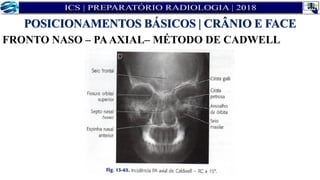

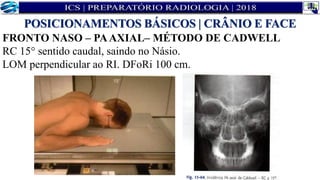

FRONTO NASO – PAAXIAL– MÉTODO DE CADWELL
RC 15° sentido caudal, saindo no Násio.
LOM perpendicular ao RI. DFoRi 100 cm.

FRONTO NASO – PAAXIAL– MÉTODO DE CADWELL

PERFIL DE SEIOS DA FACE
RC centralizado e adiante do meato acústico externo perpendicular ao
ao RI. Colimar a área das cavidades dos seios.
DFoRi 100 cm.

PERFIL DE SEIOS DA FACE

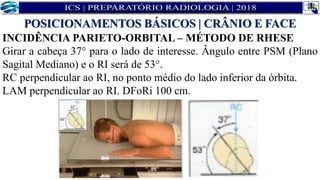

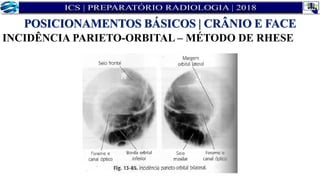

INCIDÊNCIA PARIETO-ORBITAL – MÉTODO DE RHESE
Girar a cabeça 37° para o lado de interesse. Ângulo entre PSM (Plano
Sagital Mediano) e o RI será de 53°.
RC perpendicular ao RI, no ponto médio do lado inferior da órbita.
LAM perpendicular ao RI. DFoRi 100 cm.

INCIDÊNCIA PARIETO-ORBITAL – MÉTODO DE RHESE

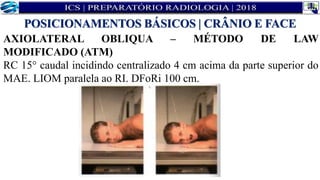

AXIOLATERAL OBLIQUA – MÉTODO DE LAW
MODIFICADO (ATM)
RC 15° caudal incidindo centralizado 4 cm acima da parte superior do
MAE. LIOM paralela ao RI. DFoRi 100 cm.

AXIOLATERAL OBLIQUA – MÉTODO DE LAW
MODIFICADO (ATM)

AXIOLATERAL – MÉTODO DE SCHULLER (ATM)
RC 25° a 30° caudais, incidindo centralizado 5 cm acima da parte
superior do MAE. LIOM paralela ao RI. DFoRi 100 cm.

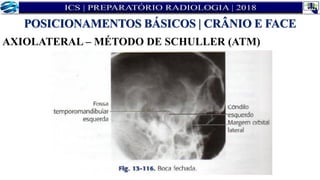

AXIOLATERAL – MÉTODO DE SCHULLER (ATM)

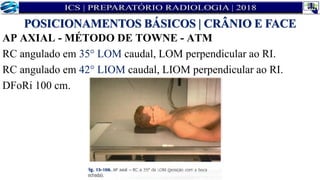

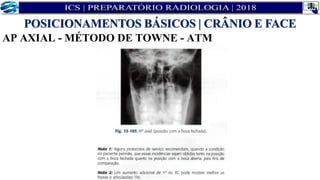

AP AXIAL - MÉTODO DE TOWNE - ATM
RC angulado em 35° LOM caudal, LOM perpendicular ao RI.
RC angulado em 42° LIOM caudal, LIOM perpendicular ao RI.
DFoRi 100 cm.

AP AXIAL - MÉTODO DE TOWNE - ATM

PERFIL – OSSOS NASAIS
RC centralizado 1,25 cm abaixo do násio e perpendicular ao ao RI.
Colimação quadrada 5 cm de lado. DFoRi 100 cm.

PERFIL – OSSOS NASAIS

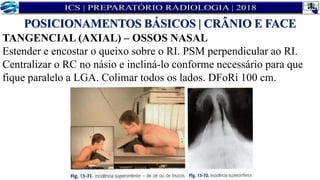

TANGENCIAL (AXIAL) – OSSOS NASAL
Estender e encostar o queixo sobre o RI. PSM perpendicular ao RI.
Centralizar o RC no násio e incliná-lo conforme necessário para que
fique paralelo a LGA. Colimar todos os lados. DFoRi 100 cm.

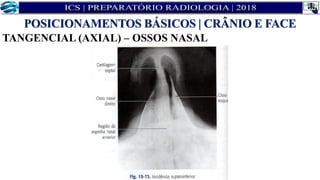

TANGENCIAL (AXIAL) – OSSOS NASAL

OBLÍQUA INFEROSSUPERIOR – ARCOS ZIGOMÁTICOS
LIOM paralela ao RI. RC perpendicular a LIOM e RI.
Girar a cabeça 15º em direção ao lado de interesse e inclinar o queixo
15º na mesma direção. DFoRi 100 cm.

OBLÍQUA INFEROSSUPERIOR – ARCOS ZIGOMÁTICOS

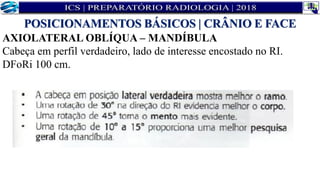

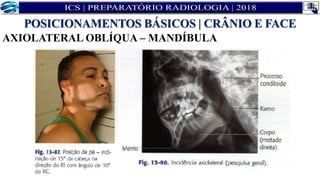

AXIOLATERAL OBLÍQUA – MANDÍBULA
Cabeça em perfil verdadeiro, lado de interesse encostado no RI.
DFoRi 100 cm.

AXIOLATERAL OBLÍQUA – MANDÍBULA

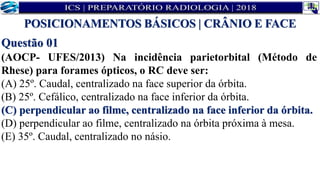

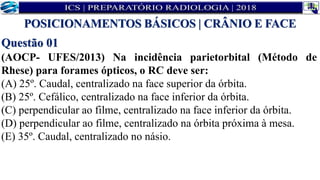

Questão 01
(AOCP- UFES/2013) Na incidência parietorbital (Método de
Rhese) para forames ópticos, o RC deve ser:
(A) 25º. Caudal, centralizado na face superior da órbita.
(B) 25º. Cefálico, centralizado na face inferior da órbita.
(C) perpendicular ao filme, centralizado na face inferior da órbita.
(D) perpendicular ao filme, centralizado na órbita próxima à mesa.
(E) 35º. Caudal, centralizado no násio.

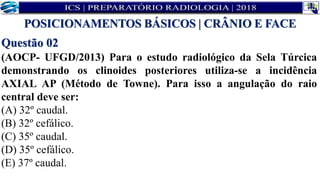

Questão 02
(AOCP- UFGD/2013) Para o estudo radiológico da Sela Túrcica
demonstrando os clinoides posteriores utiliza-se a incidência
AXIAL AP (Método de Towne). Para isso a angulação do raio
central deve ser:
(A) 32º caudal.
(B) 32º cefálico.
(C) 35º caudal.
(D) 35º cefálico.
(E) 37º caudal.

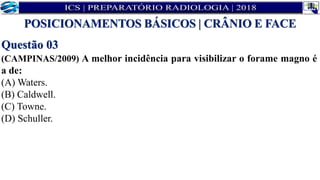

Questão 03
(CAMPINAS/2009) A melhor incidência para visibilizar o forame magno é
a de:
(A) Waters.
(B) Caldwell.
(C) Towne.
(D) Schuller.

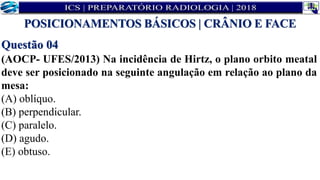

Questão 04
(AOCP- UFES/2013) Na incidência de Hirtz, o plano orbito meatal
deve ser posicionado na seguinte angulação em relação ao plano da
mesa:
(A) oblíquo.
(B) perpendicular.
(C) paralelo.
(D) agudo.
(E) obtuso.

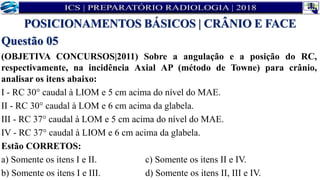

Questão 05
(OBJETIVA CONCURSOS|2011) Sobre a angulação e a posição do RC,
respectivamente, na incidência Axial AP (método de Towne) para crânio,
analisar os itens abaixo:
I - RC 30° caudal à LIOM e 5 cm acima do nível do MAE.
II - RC 30° caudal à LOM e 6 cm acima da glabela.
III - RC 37° caudal à LOM e 5 cm acima do nível do MAE.
IV - RC 37° caudal à LIOM e 6 cm acima da glabela.
Estão CORRETOS:
a) Somente os itens I e II. c) Somente os itens II e IV.
b) Somente os itens I e III. d) Somente os itens II, III e IV.

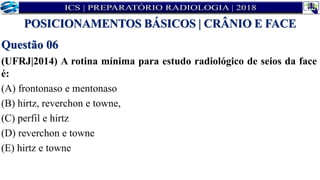

Questão 06
(UFRJ|2014) A rotina mínima para estudo radiológico de seios da face
é:
(A) frontonaso e mentonaso
(B) hirtz, reverchon e towne,
(C) perfil e hirtz
(D) reverchon e towne
(E) hirtz e towne

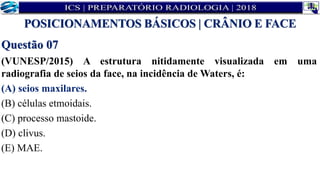

Questão 07
(VUNESP/2015) A estrutura nitidamente visualizada em uma
radiografia de seios da face, na incidência de Waters, é:
(A) seios maxilares.
(B) células etmoidais.
(C) processo mastoide.
(D) clivus.
(E) MAE.

Questão 08
(PREPARATÓRIO RADIOLOGIA|2018) Para a realização da
incidência AP de Crânio, pode-se afirmar que:
(A) A LOM estará perpendicular ao Receptor de Imagem e paralela ao Raio
Central.
(B) O Raio Central terá angulação de 15º caudais.
(C) A LGA estará perpendicular ao Receptor de Imagem e paralela ao Raio
Central.
(D) O Raio Central terá angulação de 10º cefálicos incidindo na LOM.
(E) É necessário que paciente permaneça em perfil verdadeiro.

Questão 08
(PREPARATÓRIO RADIOLOGIA|2018) Para a realização da
incidência AP de Crânio, pode-se afirmar que:
(A) A LOM estará perpendicular ao Receptor de Imagem e paralela ao
Raio Central.
(B) O Raio Central terá angulação de 15º caudais.
(C) A LGA estará perpendicular ao Receptor de Imagem e paralela ao Raio
Central.
(D) O Raio Central terá angulação de 10º cefálicos incidindo na LOM.
(E) É necessário que paciente permaneça em perfil verdadeiro.

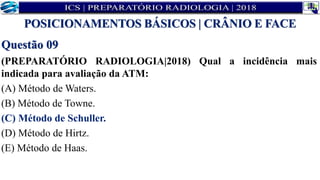

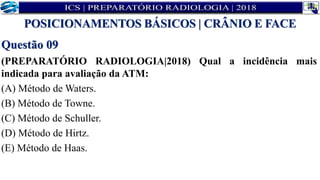

Questão 09
(PREPARATÓRIO RADIOLOGIA|2018) Qual a incidência mais
indicada para avaliação da ATM:
(A) Método de Waters.
(B) Método de Towne.
(C) Método de Schuller.
(D) Método de Hirtz.
(E) Método de Haas.

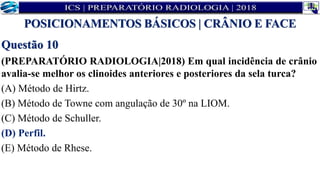

Questão 10
(PREPARATÓRIO RADIOLOGIA|2018) Em qual incidência de crânio
avalia-se melhor os clinoides anteriores e posteriores da sela turca?
(A) Método de Hirtz.
(B) Método de Towne com angulação de 30º na LIOM.
(C) Método de Schuller.
(D) Perfil.
(E) Método de Rhese.
