O documento descreve os principais conceitos de redes como o modelo OSI, protocolos TCP/IP, endereços IP, classes de endereços e endereços especiais. O modelo OSI define 7 camadas para padronizar a comunicação entre dispositivos em redes. Já o TCP/IP é dividido em 4 camadas e define protocolos como HTTP, SMTP e TCP/IP.

1. www.profroneysousa.blogsport.com
O modelo OSI •TCP/IP •
Endereço IP
Redes básica

2. www.profroneysousa.blogsport.com
O modelo OSI
• O modelo OSI (Open Systems Interconnection) descreve as regras que
padronizam os diversos componentes em uma rede para que os
dispositivos consigam se comunicar.
• O modelo OSI é dividido em sete Camadas:
07 Aplicação Interfaces com protocolos de aplicativos
06 Apresentação Formatos/Criptografia (Textos, JPG e Senhas)
05 Sessão Controle de Sessões entre aplicativos (acesso Remoto)
04 Transporte Conexão entre Hosts (TCP= Confirmação / UDP= Mais rápido) / Portas
03 Rede Endereço Lógico (IP) /Roteamento
02 Enlace Endereço Físico / Verificação Erro (MAC Address)
01 Física Hardware/Sinal Elétrico/Bits

3. www.profroneysousa.blogsport.com

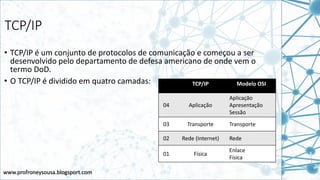

TCP/IP
• TCP/IP é um conjunto de protocolos de comunicação e começou a ser
desenvolvido pelo departamento de defesa americano de onde vem o
termo DoD.
• O TCP/IP é dividido em quatro camadas: TCP/IP Modelo OSI
04 Aplicação
Aplicação
Apresentação
Sessão
03 Transporte Transporte
02 Rede (Internet) Rede
01 Física
Enlace
Física

4. www.profroneysousa.blogsport.com

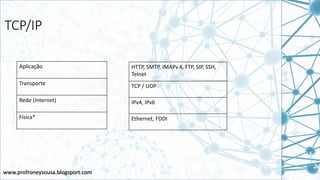

TCP/IP
Aplicação
Transporte
Rede (Internet)
Física*
HTTP, SMTP, IMAPv.4, FTP, SIP, SSH,
Telnet
TCP / UDP
IPv4, IPv6
Ethernet, FDDI

5. www.profroneysousa.blogsport.com

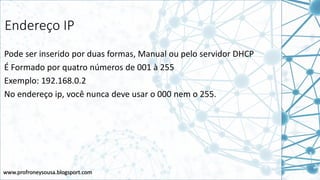

Endereço IP
Pode ser inserido por duas formas, Manual ou pelo servidor DHCP
É Formado por quatro números de 001 à 255
Exemplo: 192.168.0.2
No endereço ip, você nunca deve usar o 000 nem o 255.

6. www.profroneysousa.blogsport.com

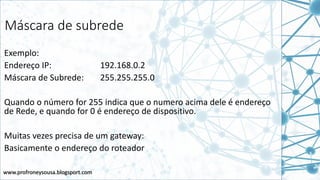

Máscara de subrede
Exemplo:
Endereço IP: 192.168.0.2
Máscara de Subrede: 255.255.255.0
Quando o número for 255 indica que o numero acima dele é endereço
de Rede, e quando for 0 é endereço de dispositivo.
Muitas vezes precisa de um gateway:
Basicamente o endereço do roteador

7. www.profroneysousa.blogsport.com
Classe de Endereço
Classe A
Primeiro Octeto entre 1~126
(em binário, o primeiro bit do primeiro octeto é zero)
Máscara Padrão: 255.0.0.0
Classe B
Primeiro Octeto entre 128~191
(em binário, o primeiro bit do primeiro octeto deve ser 1 e o segundo bit 0)
Máscara Padrão: 255.255.0.0
Classe B
Primeiro Octeto entre 192~223
(em binário, os dois primeiro bits devem ser 1 e o terceiro 0)
Máscara Padrão: 255.255.255.0

8. www.profroneysousa.blogsport.com

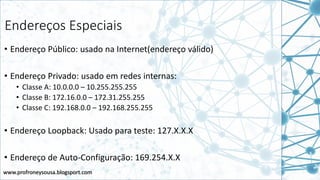

Endereços Especiais
• Endereço Público: usado na Internet(endereço válido)
• Endereço Privado: usado em redes internas:
• Classe A: 10.0.0.0 – 10.255.255.255
• Classe B: 172.16.0.0 – 172.31.255.255
• Classe C: 192.168.0.0 – 192.168.255.255
• Endereço Loopback: Usado para teste: 127.X.X.X
• Endereço de Auto-Configuração: 169.254.X.X
