Análise do Gerador Comb Óptico para transmissão
de altas taxas em Redes Ópticas de próxima
Geração
HEITOR BRUNO OLIVEIRA GALVÃO [1], GUILHERME ENEAS VAZ SILVA [1], RAFAEL JALES LIMA FERREIRA [2].
[1] Departamento de Engenharia Elétrica – UNIVERSIDADE ESTADUAL DO PIAUI - UESPI – TERESINA – PI BRASIL
[2] Departamento de Engenharia Elétrica – UNIVERSIDADE DE SÃO CARLOS (USP) – SÃO CARLOS - SP - BRASIL
Introdução
Introdução
O aumento de demanda estimada para os próximos anos (400Gbps e 1Tbps) são
incompatíveis com o atual modelo de sistemas ópticos , obrigando a investigação de novas
tecnologias. Nesse contexto,a pesquisa em sistemas ópticos pode seguir ou combinar duas
áreas: o uso de transmissão por portadora única ou por múltiplas portadoras.[1]Nesse
contexto, a técnica de multiportadoras ortogonais tem assumido um papel importante e, no
presente artigo, investigamos e propomos um gerador óptico de múltiplas portadoras
coerentes para aplicação em sistemas de alta capacidade.

Objetivos
Objetivos
Uma maneira de obter uma transmissão com altas taxas de dados por fibra óptica é
utilizar as multiportadoras ortogonais coerentes, também conhecidas como coerente WDM
(CO-WDM), que utilizam uma única fonte laser (desta forma, coerente em fase) para gerar
múltiplas portadoras no domínio óptico. Este sinal de varias subportadoras com taxas mais
baixas e de alta taxa total resultante, produzido por uma única fonte de laser e composto
por múltiplas portadoras sincronizadas em fase e moduladas de um modo síncrono, tem
sido nomeado “Superchannel” [2].
Com a tecnologia Superchannel, é possível ter várias portadoras (feixes de luz) em
um único canal, o que amplia a capacidade de transportar informações e a eficiência
espectral.

Métodos utilizados
Métodos utilizados
RFS (Recirculating Frequency Shifting) é uma técnica baseada na conversão de
frequência produzida pela modulação de banda lateral única. Esta técnica permite a
geração de um grande número de portadoras e grande estabilidade [3].
O software utilizado foi o Optisytem que é desenvolvido pela empresa canadense
Optiwave Corp, com o propósito de realizar simulações de sistemas de telecomunicações e
de outras aplicações
O gerador comb óptico é estruturado basicamente da seguinte forma: de um laser
monomodo + um anel de recirculação. O anel de recirculação é composto dos seguintes
componente: acoplador, um modulador duplo Mach-Zhender que gera a modulação SSBCSC, um amplificador EDFA, e um filtro óptico (figura 1).
O sinal óptico proveniente da fonte laser é aplicado continuamente a uma das
entradas do acoplador, aonde vai, metade para a saída do acoplador e a outra metade vai
para o anel de recirculação. A parte do sinal que é acoplado no anel passa por um
modulador Mach-Zhender duplo e é alimentado por dois sinais RF senoidais, de mesma
frequência, mas com a fase deslocada de 90º, e controlado por um conjunto de sinais de
alimentação continua DC[4].
O modulador é ajustado de maneira a prover uma modulação do tipo SSBC-SC
(Sigle SideBand Supressed Carrier). Para um transmissor de banda lateral única, a
portadora principal, e uma das bandas laterais vão ser suprimidas, se fosse aplicada uma
transformada de Fourier ao sinal na saída do modulador, ia ser demonstrada que existem
duas bandas: a banda lateral superior e banda lateral inferior, que são simétricas[5].
Agora ocorre a supressão de uma das bandas laterais: O sinal de saída do
modulador é inserido no, e na saída do amplificador o sinal é filtrado, limitando a banda de
ruído e rejeitando as portadoras ópticas geradas que excedam a banda do filtro. A saída do
filtro óptico é inserida no acoplador juntamente com o sinal do laser e lá os sinais são
acoplados através do acoplador óptico.

Figura 2: Gerador Comb Óptico implementado no software Optisytem

Resultados Obtidos
Resultados Obtidos
Para esse trabalho foi proposto gerar 25 portadoras espaçadas a 12.5Hz. No filtro
óptico é introduzido uma largura de banda de 312,5GHz,
assim vão ser geradas 25
portadoras espaçadas de 12,5GHz. O filtro na simulação e os dois "sine generator" estão
intimamente ligados um sine generator vai aplicar um seno e o outro sine generator um
cosseno para realizar a modulação, as frequências deles é que vai decidir o espaçamento
entre as subportadoras. Ao realizar esta simulação utilizei o amplicador EDFA.

Figura 3: Espectro óptico na saída do gerador comb , 25 subportadoras geradas a
12.5GHz
O problema que esta sendo enfrentado até a publicação desse trabalho é o
seguinte: as subportadoras geradas estarem com amplitudes estão diferentes (figura 3),
devido ao inicio da pesquisa obteve – se esses resultados mais pretende-se melhora-los
da seguinte foma: o ampliflificador EDFA permite-se trabalhar com uma variavel chamada
ganho, pois ajustando essa variável para determinado valor, ela deixa o sinal plano –
deixando todas as
subportadoras geradas com a mesma amplitude. Ao realizar esse
procedimento para uma determinada quantidade de portadoras não importa quantas
portadoras queira-se gerar o padrão se mantém. Mas só que não existe um método exato
para obter esse valor, nesse caso é pelo método das tentativas, o que torna um pouco
complicado esse trabalho, gerar as portadoras com a mesma amplitude. Até o termino
deste artigo não chegar nesse valor especifico. Esses resultados demonstram que a
técnica está funcionando e gerando as portadoras.

Conclusão
Conclusão
Foi apresentada neste trabalho uma visão geral do sistema de geração óptico comb
generator como sistema óptico de próxima geração, com ênfase na técnica multiportadoras
ópticas, forte candidata a se tornar uma das tecnologias-base dos sistemas ópticos de mais
alta capacidade. O destaque maior foi dado ao módulo OCG, parte constituinte do sistema
multiportadoras que constitui a célula básica do transmissor óptico dos sistemas Co-WDM.
Apresentou-se um modelo de um gerador de multiportadoras para sistemas de transmissão
de alta capacidade. Baseado na técnica RFS, o gerador comb utiliza uma única fonte laser
para gerar um grande número de portadoras coerentes amarradas em frequência podendose simular vários canais como em uma rede WDM típica com apenas um único laser
semente.
Referências Bibliográficas
Referências Bibliográficas

Figura 1: Esquema do Gerador Comb Óptico[2]

[1]Cisco
Inc.
Approaching
the
zettabyte
era.
Information
available
at
http://www.cisco.com/en/US/solutions/collateral/ns341/ns525/ns537/ns705/ns827/VNI_Hyperc
onnectivity_WP.pdf. Acessado em: 05 de novembro de 2012
[2] Jales Lima Ferreira, Rafael Estudo de Sistemas com Multiportadoras Ópticas Ortogonais e
Coerentes / rafael Jales Lima Ferreira; orientadora Mônica De Lacerda Rocha. São Carlos,
2013.
[3] Kawanishi, T., “Optical frequency comb generator using optical fiber loops with singlesideband modulation”. IEICE Eletronics Express, v.1, n.8, p.217-221, 2004
[4] F. D. Simões, D. M. Pataca and M. L. Rocha, J., Design of a Comb Generator for High
Capacity Coherent-WDM Systems “
[5] Modulação de Banda Lateral Única. Revista Eletrônica

XII Simpósio de Produção e Seminário de iniciação Científica

Mais conteúdo relacionado

Mais procurados

Capítulo 4 do CCNA
Capítulo 4 do CCNACapítulo 4 do CCNA
Capítulo 4 do CCNA
Wellington Oliveira

FIBRA ÓPTICA FTTH
FIBRA ÓPTICA FTTHFIBRA ÓPTICA FTTH
FIBRA ÓPTICA FTTH
WELLINGTON MARTINS

Soluções fo gpon
Soluções fo gponSoluções fo gpon
Soluções fo gpon
Igors Cardoso

ENTENDENDO OTDR
ENTENDENDO OTDRENTENDENDO OTDR
ENTENDENDO OTDR
WELLINGTON MARTINS

Treinamento antenas
Treinamento antenasTreinamento antenas
Treinamento antenas
Ruy Lazaro

Redes opticas
Redes opticasRedes opticas
Redes opticas
Heitor Galvão

fttx (Fiber To The X)
fttx (Fiber To The X)fttx (Fiber To The X)
fttx (Fiber To The X)
Marilene de Melo

Antenas
AntenasAntenas
Comunicações ópticas
Comunicações ópticasComunicações ópticas
Comunicações ópticas
Heitor Galvão

Componentes da camada fisica do modelo OSI - redes de comunicação
Componentes da camada fisica do modelo OSI - redes de comunicaçãoComponentes da camada fisica do modelo OSI - redes de comunicação
Componentes da camada fisica do modelo OSI - redes de comunicação
Tudosbinformatica .blogspot.com

Ccna cap03 mod01
Ccna cap03 mod01Ccna cap03 mod01
Ccna cap03 mod01
redesinforma

FIBRA ÓPTICA OTDR
FIBRA ÓPTICA OTDRFIBRA ÓPTICA OTDR
FIBRA ÓPTICA OTDR
WELLINGTON MARTINS

Projecto de Feixes Hertzianos
Projecto de Feixes HertzianosProjecto de Feixes Hertzianos
Projecto de Feixes Hertzianos
João Santos

Spectrum day-2010-star-one-2
Spectrum day-2010-star-one-2Spectrum day-2010-star-one-2
Spectrum day-2010-star-one-2
SSPI Brasil

FIBRA ÓPTICA TECNOLOGIA GPON
FIBRA ÓPTICA TECNOLOGIA GPONFIBRA ÓPTICA TECNOLOGIA GPON
FIBRA ÓPTICA TECNOLOGIA GPON
WELLINGTON MARTINS

Ccna cap04 mod01
Ccna cap04 mod01Ccna cap04 mod01
Ccna cap04 mod01
redesinforma

feixe optico
 feixe optico feixe optico
feixe optico
WELLINGTON MARTINS

OTDR
OTDR OTDR
Tecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutores
Tecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutoresTecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutores
Tecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutores
Portfolio de Patentes Inova Unicamp

Redes de alta velocidade dwdm
Redes de alta velocidade dwdmRedes de alta velocidade dwdm
Redes de alta velocidade dwdm
Claudio Eckert


Mais procurados (20)

Capítulo 4 do CCNA
Capítulo 4 do CCNACapítulo 4 do CCNA
Capítulo 4 do CCNA

FIBRA ÓPTICA FTTH
FIBRA ÓPTICA FTTHFIBRA ÓPTICA FTTH
FIBRA ÓPTICA FTTH

Soluções fo gpon
Soluções fo gponSoluções fo gpon
Soluções fo gpon

ENTENDENDO OTDR
ENTENDENDO OTDRENTENDENDO OTDR
ENTENDENDO OTDR

Treinamento antenas
Treinamento antenasTreinamento antenas
Treinamento antenas

Redes opticas
Redes opticasRedes opticas
Redes opticas

fttx (Fiber To The X)
fttx (Fiber To The X)fttx (Fiber To The X)
fttx (Fiber To The X)

Antenas
AntenasAntenas
Antenas

Comunicações ópticas
Comunicações ópticasComunicações ópticas
Comunicações ópticas

Componentes da camada fisica do modelo OSI - redes de comunicação
Componentes da camada fisica do modelo OSI - redes de comunicaçãoComponentes da camada fisica do modelo OSI - redes de comunicação
Componentes da camada fisica do modelo OSI - redes de comunicação

Ccna cap03 mod01
Ccna cap03 mod01Ccna cap03 mod01
Ccna cap03 mod01

FIBRA ÓPTICA OTDR
FIBRA ÓPTICA OTDRFIBRA ÓPTICA OTDR
FIBRA ÓPTICA OTDR

Projecto de Feixes Hertzianos
Projecto de Feixes HertzianosProjecto de Feixes Hertzianos
Projecto de Feixes Hertzianos

Spectrum day-2010-star-one-2
Spectrum day-2010-star-one-2Spectrum day-2010-star-one-2
Spectrum day-2010-star-one-2

FIBRA ÓPTICA TECNOLOGIA GPON
FIBRA ÓPTICA TECNOLOGIA GPONFIBRA ÓPTICA TECNOLOGIA GPON
FIBRA ÓPTICA TECNOLOGIA GPON

Ccna cap04 mod01
Ccna cap04 mod01Ccna cap04 mod01
Ccna cap04 mod01

feixe optico
 feixe optico feixe optico
feixe optico

OTDR
OTDR OTDR
OTDR

Tecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutores
Tecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutoresTecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutores
Tecnologia para Licenciamento - CÓDIGO: 1129 espuma1157 condutores

Redes de alta velocidade dwdm
Redes de alta velocidade dwdmRedes de alta velocidade dwdm
Redes de alta velocidade dwdm


Destaque

Electrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia ricini
Electrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia riciniElectrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia ricini
Electrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia ricini
IOSR Journals

Lutz Project 17 Internship Reflections
Lutz Project 17 Internship ReflectionsLutz Project 17 Internship Reflections
Lutz Project 17 Internship Reflections
Mackenzie Lutz

Nalivkina vitrina-expo-2013-02-26
Nalivkina vitrina-expo-2013-02-26Nalivkina vitrina-expo-2013-02-26
Nalivkina vitrina-expo-2013-02-26
Julia Nalivkina

HOW WE WORK WITH CLIENTS
HOW WE WORK WITH CLIENTSHOW WE WORK WITH CLIENTS
HOW WE WORK WITH CLIENTS
Katalina Groh

Cooper Law Partners, PLLC
Cooper Law Partners, PLLCCooper Law Partners, PLLC
Cooper Law Partners, PLLC
Adriana Evans

A preliminary study on the toxic potentials of shea butter effluent using Cla...
A preliminary study on the toxic potentials of shea butter effluent using Cla...A preliminary study on the toxic potentials of shea butter effluent using Cla...
A preliminary study on the toxic potentials of shea butter effluent using Cla...
IOSR Journals

The Hero's Journey in Amsterdam. Demo guide 9 november 2013
The Hero's Journey in Amsterdam. Demo guide 9 november 2013The Hero's Journey in Amsterdam. Demo guide 9 november 2013
The Hero's Journey in Amsterdam. Demo guide 9 november 2013
Peter de Kuster

Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...
Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...
Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...
IOSR Journals

Proposal of Reaction-Steps of NADPH+H+ Formation in Photosynthesis
Proposal of Reaction-Steps of NADPH+H+ Formation in PhotosynthesisProposal of Reaction-Steps of NADPH+H+ Formation in Photosynthesis
Proposal of Reaction-Steps of NADPH+H+ Formation in Photosynthesis
IOSR Journals

Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012
Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012
Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012
Neuromon 21

Discarica martucci nuova interrogazione alla ministro lorenzin
Discarica martucci  nuova interrogazione alla ministro lorenzinDiscarica martucci  nuova interrogazione alla ministro lorenzin
Discarica martucci nuova interrogazione alla ministro lorenzin
redazione gioianet

Policy Fingal sustainability project policy
Policy Fingal sustainability project policyPolicy Fingal sustainability project policy
Policy Fingal sustainability project policy
ArtisanArmy Ireland

Maricopa Association of Governments 2015 Strategic Transportation Safety Plan
Maricopa Association of Governments 2015 Strategic Transportation Safety PlanMaricopa Association of Governments 2015 Strategic Transportation Safety Plan
Maricopa Association of Governments 2015 Strategic Transportation Safety Plan
Texas A&M Transportation Institute

“Recurrent Lower Abdomen Pain, An Introspection.”
“Recurrent Lower Abdomen Pain, An Introspection.”“Recurrent Lower Abdomen Pain, An Introspection.”
“Recurrent Lower Abdomen Pain, An Introspection.”
IOSR Journals

Determination of baseline Widal titre among apparently healthy population in ...
Determination of baseline Widal titre among apparently healthy population in ...Determination of baseline Widal titre among apparently healthy population in ...
Determination of baseline Widal titre among apparently healthy population in ...
IOSR Journals

FEP-PROYECTO DE AULA
FEP-PROYECTO DE AULAFEP-PROYECTO DE AULA
FEP-PROYECTO DE AULA
Kimberly Salinas

Presentación sindy palacio
Presentación sindy palacioPresentación sindy palacio
Presentación sindy palacio
sindypalacio

Presentación.
Presentación.Presentación.
Presentación.
ValentinMtzandNorikoMtz

In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...
In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...
In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...
IOSR Journals


Destaque (20)

Electrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia ricini
Electrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia riciniElectrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia ricini
Electrophoretic Patterns of Esterases in Eri silkworm Samia Cynthia ricini

Lutz Project 17 Internship Reflections
Lutz Project 17 Internship ReflectionsLutz Project 17 Internship Reflections
Lutz Project 17 Internship Reflections

Nalivkina vitrina-expo-2013-02-26
Nalivkina vitrina-expo-2013-02-26Nalivkina vitrina-expo-2013-02-26
Nalivkina vitrina-expo-2013-02-26

HOW WE WORK WITH CLIENTS
HOW WE WORK WITH CLIENTSHOW WE WORK WITH CLIENTS
HOW WE WORK WITH CLIENTS

Cooper Law Partners, PLLC
Cooper Law Partners, PLLCCooper Law Partners, PLLC
Cooper Law Partners, PLLC

A preliminary study on the toxic potentials of shea butter effluent using Cla...
A preliminary study on the toxic potentials of shea butter effluent using Cla...A preliminary study on the toxic potentials of shea butter effluent using Cla...
A preliminary study on the toxic potentials of shea butter effluent using Cla...

The Hero's Journey in Amsterdam. Demo guide 9 november 2013
The Hero's Journey in Amsterdam. Demo guide 9 november 2013The Hero's Journey in Amsterdam. Demo guide 9 november 2013
The Hero's Journey in Amsterdam. Demo guide 9 november 2013

Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...
Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...
Polymerase Chain Reaction (PCR)-Based Sex Determination Using Unembalmed Huma...

Proposal of Reaction-Steps of NADPH+H+ Formation in Photosynthesis
Proposal of Reaction-Steps of NADPH+H+ Formation in PhotosynthesisProposal of Reaction-Steps of NADPH+H+ Formation in Photosynthesis
Proposal of Reaction-Steps of NADPH+H+ Formation in Photosynthesis

Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012
Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012
Marielalero Compilatorio Bibliotecapleyades 3 pdfs - 24-2-2011 - 27-9-2012

Discarica martucci nuova interrogazione alla ministro lorenzin
Discarica martucci  nuova interrogazione alla ministro lorenzinDiscarica martucci  nuova interrogazione alla ministro lorenzin
Discarica martucci nuova interrogazione alla ministro lorenzin

Policy Fingal sustainability project policy
Policy Fingal sustainability project policyPolicy Fingal sustainability project policy
Policy Fingal sustainability project policy

Maricopa Association of Governments 2015 Strategic Transportation Safety Plan
Maricopa Association of Governments 2015 Strategic Transportation Safety PlanMaricopa Association of Governments 2015 Strategic Transportation Safety Plan
Maricopa Association of Governments 2015 Strategic Transportation Safety Plan

“Recurrent Lower Abdomen Pain, An Introspection.”
“Recurrent Lower Abdomen Pain, An Introspection.”“Recurrent Lower Abdomen Pain, An Introspection.”
“Recurrent Lower Abdomen Pain, An Introspection.”

Determination of baseline Widal titre among apparently healthy population in ...
Determination of baseline Widal titre among apparently healthy population in ...Determination of baseline Widal titre among apparently healthy population in ...
Determination of baseline Widal titre among apparently healthy population in ...

FEP-PROYECTO DE AULA
FEP-PROYECTO DE AULAFEP-PROYECTO DE AULA
FEP-PROYECTO DE AULA

Presentación sindy palacio
Presentación sindy palacioPresentación sindy palacio
Presentación sindy palacio

Presentación1
Presentación1Presentación1
Presentación1

Presentación.
Presentación.Presentación.
Presentación.

In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...
In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...
In Vivo Assay of Analgesic Activity of Methanolic and Petroleum Ether Extract...


Semelhante a Análise do Gerador Comb Óptico para transmissão de altas taxas em Redes Ópticas de próxima Geração

ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...
ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...
ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...
Heitor Galvão

MagalhaesEduardoCavalcanti_D
MagalhaesEduardoCavalcanti_DMagalhaesEduardoCavalcanti_D
MagalhaesEduardoCavalcanti_D
Eduardo Magalhães

Dissertação Eduardo Benayon
Dissertação Eduardo BenayonDissertação Eduardo Benayon
Dissertação Eduardo Benayon
edubenayon

FIBRA ÓPTICA
FIBRA ÓPTICA FIBRA ÓPTICA
FIBRA ÓPTICA
WELLINGTON MARTINS

redes ópticas russell paginado
 redes ópticas russell paginado redes ópticas russell paginado
redes ópticas russell paginado
Maitsudá Matos

Redes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e CaracterizaçãoRedes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e Caracterização
Narah Rank

Redes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e CaracterizaçãoRedes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e Caracterização
Narah Rank

Acel
AcelAcel

Semelhante a Análise do Gerador Comb Óptico para transmissão de altas taxas em Redes Ópticas de próxima Geração (8)

ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...
ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...
ANALISE DO GERADOR COMB ÓPTICO PARA TRANSMISSÃO DE ALTAS TAXAS EM REDES ÓPTIC...

MagalhaesEduardoCavalcanti_D
MagalhaesEduardoCavalcanti_DMagalhaesEduardoCavalcanti_D
MagalhaesEduardoCavalcanti_D

Dissertação Eduardo Benayon
Dissertação Eduardo BenayonDissertação Eduardo Benayon
Dissertação Eduardo Benayon

FIBRA ÓPTICA
FIBRA ÓPTICA FIBRA ÓPTICA
FIBRA ÓPTICA

redes ópticas russell paginado
 redes ópticas russell paginado redes ópticas russell paginado
redes ópticas russell paginado

Redes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e CaracterizaçãoRedes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e Caracterização

Redes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e CaracterizaçãoRedes em Fibras Óticas: Produção e Caracterização
Redes em Fibras Óticas: Produção e Caracterização

Acel
AcelAcel
Acel


Mais de Heitor Galvão

Apresentacao tcc heitor_final
Apresentacao tcc heitor_finalApresentacao tcc heitor_final
Apresentacao tcc heitor_final
Heitor Galvão

Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...
Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...
Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...
Heitor Galvão

Migração nas Redes Ópticas Passivas
Migração nas Redes Ópticas PassivasMigração nas Redes Ópticas Passivas
Migração nas Redes Ópticas Passivas
Heitor Galvão

Migração TDM-PON para WDM-PON
Migração TDM-PON para WDM-PONMigração TDM-PON para WDM-PON
Migração TDM-PON para WDM-PON
Heitor Galvão

Prática da disciplina de laboratório de conversão de energia
Prática da disciplina de laboratório de conversão de energiaPrática da disciplina de laboratório de conversão de energia
Prática da disciplina de laboratório de conversão de energia
Heitor Galvão

Curso de engenharia elétrica uespi
Curso de engenharia elétrica uespiCurso de engenharia elétrica uespi
Curso de engenharia elétrica uespi
Heitor Galvão

Lideranca sucesso engenharia aeronautica nacional
Lideranca sucesso engenharia aeronautica nacionalLideranca sucesso engenharia aeronautica nacional
Lideranca sucesso engenharia aeronautica nacional
Heitor Galvão

Prevenção e combate a incêndios
Prevenção e combate a incêndiosPrevenção e combate a incêndios
Prevenção e combate a incêndios
Heitor Galvão

Transformadores
Transformadores Transformadores
Transformadores
Heitor Galvão

Evolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PON
Evolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PONEvolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PON
Evolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PON
Heitor Galvão

Optisytem
OptisytemOptisytem
Optisytem
Heitor Galvão

Multiplexação por divisão ortogonal de frequencia(OFDM)
Multiplexação por divisão ortogonal de frequencia(OFDM)Multiplexação por divisão ortogonal de frequencia(OFDM)
Multiplexação por divisão ortogonal de frequencia(OFDM)
Heitor Galvão

Comunicações ópticas
Comunicações ópticasComunicações ópticas
Comunicações ópticas
Heitor Galvão


Mais de Heitor Galvão (13)

Apresentacao tcc heitor_final
Apresentacao tcc heitor_finalApresentacao tcc heitor_final
Apresentacao tcc heitor_final

Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...
Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...
Análise de Segurança da Informação utilizando Códigos Bidimensionais 2D MWOOC...

Migração nas Redes Ópticas Passivas
Migração nas Redes Ópticas PassivasMigração nas Redes Ópticas Passivas
Migração nas Redes Ópticas Passivas

Migração TDM-PON para WDM-PON
Migração TDM-PON para WDM-PONMigração TDM-PON para WDM-PON
Migração TDM-PON para WDM-PON

Prática da disciplina de laboratório de conversão de energia
Prática da disciplina de laboratório de conversão de energiaPrática da disciplina de laboratório de conversão de energia
Prática da disciplina de laboratório de conversão de energia

Curso de engenharia elétrica uespi
Curso de engenharia elétrica uespiCurso de engenharia elétrica uespi
Curso de engenharia elétrica uespi

Lideranca sucesso engenharia aeronautica nacional
Lideranca sucesso engenharia aeronautica nacionalLideranca sucesso engenharia aeronautica nacional
Lideranca sucesso engenharia aeronautica nacional

Prevenção e combate a incêndios
Prevenção e combate a incêndiosPrevenção e combate a incêndios
Prevenção e combate a incêndios

Transformadores
Transformadores Transformadores
Transformadores

Evolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PON
Evolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PONEvolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PON
Evolucões das técnicas de Acesso Multiplo para as redes Ópticas Passivas PON

Optisytem
OptisytemOptisytem
Optisytem

Multiplexação por divisão ortogonal de frequencia(OFDM)
Multiplexação por divisão ortogonal de frequencia(OFDM)Multiplexação por divisão ortogonal de frequencia(OFDM)
Multiplexação por divisão ortogonal de frequencia(OFDM)

Comunicações ópticas
Comunicações ópticasComunicações ópticas
Comunicações ópticas

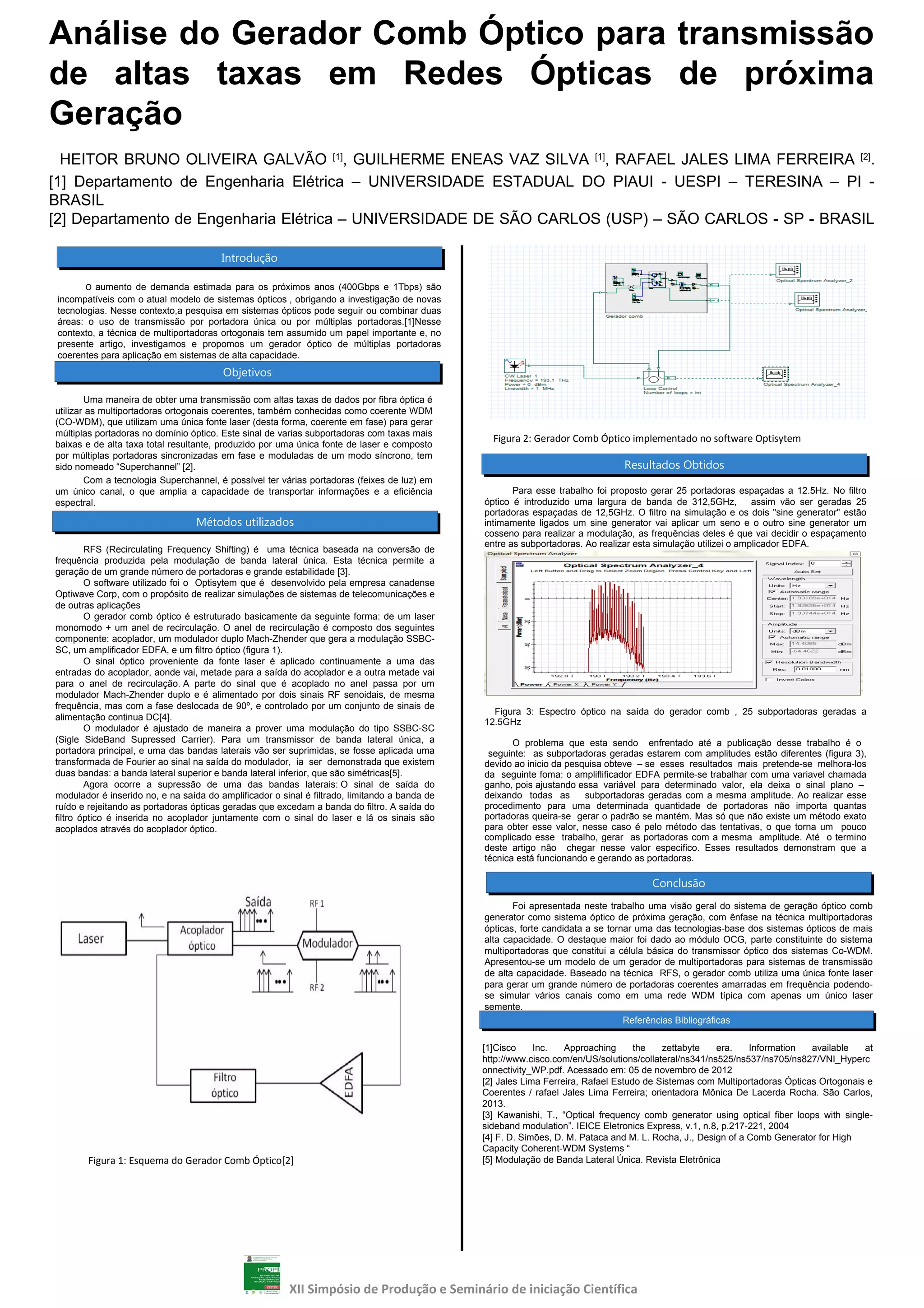

Análise do Gerador Comb Óptico para transmissão de altas taxas em Redes Ópticas de próxima Geração

  • 1. Análise do Gerador Comb Óptico para transmissão de altas taxas em Redes Ópticas de próxima Geração HEITOR BRUNO OLIVEIRA GALVÃO [1], GUILHERME ENEAS VAZ SILVA [1], RAFAEL JALES LIMA FERREIRA [2]. [1] Departamento de Engenharia Elétrica – UNIVERSIDADE ESTADUAL DO PIAUI - UESPI – TERESINA – PI BRASIL [2] Departamento de Engenharia Elétrica – UNIVERSIDADE DE SÃO CARLOS (USP) – SÃO CARLOS - SP - BRASIL Introdução Introdução O aumento de demanda estimada para os próximos anos (400Gbps e 1Tbps) são incompatíveis com o atual modelo de sistemas ópticos , obrigando a investigação de novas tecnologias. Nesse contexto,a pesquisa em sistemas ópticos pode seguir ou combinar duas áreas: o uso de transmissão por portadora única ou por múltiplas portadoras.[1]Nesse contexto, a técnica de multiportadoras ortogonais tem assumido um papel importante e, no presente artigo, investigamos e propomos um gerador óptico de múltiplas portadoras coerentes para aplicação em sistemas de alta capacidade. Objetivos Objetivos Uma maneira de obter uma transmissão com altas taxas de dados por fibra óptica é utilizar as multiportadoras ortogonais coerentes, também conhecidas como coerente WDM (CO-WDM), que utilizam uma única fonte laser (desta forma, coerente em fase) para gerar múltiplas portadoras no domínio óptico. Este sinal de varias subportadoras com taxas mais baixas e de alta taxa total resultante, produzido por uma única fonte de laser e composto por múltiplas portadoras sincronizadas em fase e moduladas de um modo síncrono, tem sido nomeado “Superchannel” [2]. Com a tecnologia Superchannel, é possível ter várias portadoras (feixes de luz) em um único canal, o que amplia a capacidade de transportar informações e a eficiência espectral. Métodos utilizados Métodos utilizados RFS (Recirculating Frequency Shifting) é uma técnica baseada na conversão de frequência produzida pela modulação de banda lateral única. Esta técnica permite a geração de um grande número de portadoras e grande estabilidade [3]. O software utilizado foi o Optisytem que é desenvolvido pela empresa canadense Optiwave Corp, com o propósito de realizar simulações de sistemas de telecomunicações e de outras aplicações O gerador comb óptico é estruturado basicamente da seguinte forma: de um laser monomodo + um anel de recirculação. O anel de recirculação é composto dos seguintes componente: acoplador, um modulador duplo Mach-Zhender que gera a modulação SSBCSC, um amplificador EDFA, e um filtro óptico (figura 1). O sinal óptico proveniente da fonte laser é aplicado continuamente a uma das entradas do acoplador, aonde vai, metade para a saída do acoplador e a outra metade vai para o anel de recirculação. A parte do sinal que é acoplado no anel passa por um modulador Mach-Zhender duplo e é alimentado por dois sinais RF senoidais, de mesma frequência, mas com a fase deslocada de 90º, e controlado por um conjunto de sinais de alimentação continua DC[4]. O modulador é ajustado de maneira a prover uma modulação do tipo SSBC-SC (Sigle SideBand Supressed Carrier). Para um transmissor de banda lateral única, a portadora principal, e uma das bandas laterais vão ser suprimidas, se fosse aplicada uma transformada de Fourier ao sinal na saída do modulador, ia ser demonstrada que existem duas bandas: a banda lateral superior e banda lateral inferior, que são simétricas[5]. Agora ocorre a supressão de uma das bandas laterais: O sinal de saída do modulador é inserido no, e na saída do amplificador o sinal é filtrado, limitando a banda de ruído e rejeitando as portadoras ópticas geradas que excedam a banda do filtro. A saída do filtro óptico é inserida no acoplador juntamente com o sinal do laser e lá os sinais são acoplados através do acoplador óptico. Figura 2: Gerador Comb Óptico implementado no software Optisytem Resultados Obtidos Resultados Obtidos Para esse trabalho foi proposto gerar 25 portadoras espaçadas a 12.5Hz. No filtro óptico é introduzido uma largura de banda de 312,5GHz, assim vão ser geradas 25 portadoras espaçadas de 12,5GHz. O filtro na simulação e os dois "sine generator" estão intimamente ligados um sine generator vai aplicar um seno e o outro sine generator um cosseno para realizar a modulação, as frequências deles é que vai decidir o espaçamento entre as subportadoras. Ao realizar esta simulação utilizei o amplicador EDFA. Figura 3: Espectro óptico na saída do gerador comb , 25 subportadoras geradas a 12.5GHz O problema que esta sendo enfrentado até a publicação desse trabalho é o seguinte: as subportadoras geradas estarem com amplitudes estão diferentes (figura 3), devido ao inicio da pesquisa obteve – se esses resultados mais pretende-se melhora-los da seguinte foma: o ampliflificador EDFA permite-se trabalhar com uma variavel chamada ganho, pois ajustando essa variável para determinado valor, ela deixa o sinal plano – deixando todas as subportadoras geradas com a mesma amplitude. Ao realizar esse procedimento para uma determinada quantidade de portadoras não importa quantas portadoras queira-se gerar o padrão se mantém. Mas só que não existe um método exato para obter esse valor, nesse caso é pelo método das tentativas, o que torna um pouco complicado esse trabalho, gerar as portadoras com a mesma amplitude. Até o termino deste artigo não chegar nesse valor especifico. Esses resultados demonstram que a técnica está funcionando e gerando as portadoras. Conclusão Conclusão Foi apresentada neste trabalho uma visão geral do sistema de geração óptico comb generator como sistema óptico de próxima geração, com ênfase na técnica multiportadoras ópticas, forte candidata a se tornar uma das tecnologias-base dos sistemas ópticos de mais alta capacidade. O destaque maior foi dado ao módulo OCG, parte constituinte do sistema multiportadoras que constitui a célula básica do transmissor óptico dos sistemas Co-WDM. Apresentou-se um modelo de um gerador de multiportadoras para sistemas de transmissão de alta capacidade. Baseado na técnica RFS, o gerador comb utiliza uma única fonte laser para gerar um grande número de portadoras coerentes amarradas em frequência podendose simular vários canais como em uma rede WDM típica com apenas um único laser semente. Referências Bibliográficas Referências Bibliográficas Figura 1: Esquema do Gerador Comb Óptico[2] [1]Cisco Inc. Approaching the zettabyte era. Information available at http://www.cisco.com/en/US/solutions/collateral/ns341/ns525/ns537/ns705/ns827/VNI_Hyperc onnectivity_WP.pdf. Acessado em: 05 de novembro de 2012 [2] Jales Lima Ferreira, Rafael Estudo de Sistemas com Multiportadoras Ópticas Ortogonais e Coerentes / rafael Jales Lima Ferreira; orientadora Mônica De Lacerda Rocha. São Carlos, 2013. [3] Kawanishi, T., “Optical frequency comb generator using optical fiber loops with singlesideband modulation”. IEICE Eletronics Express, v.1, n.8, p.217-221, 2004 [4] F. D. Simões, D. M. Pataca and M. L. Rocha, J., Design of a Comb Generator for High Capacity Coherent-WDM Systems “ [5] Modulação de Banda Lateral Única. Revista Eletrônica XII Simpósio de Produção e Seminário de iniciação Científica
