Unidade 1.4 Modelos de Referência

Configuração de SistemasConfiguração de Sistemas
Operacionais de RedeOperacionais de Rede (CSOR)(CSOR)
Tecnologia em Redes de Computadores
Prof. Esp. Juan Carlos Oliveira Lamarão
Apres. nº 05 – Setembro - 2016

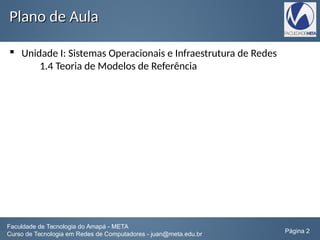

Plano de AulaPlano de Aula
 Unidade I: Sistemas Operacionais e Infraestrutura de Redes
1.4 Teoria de Modelos de Referência
Faculdade de Tecnologia do Amapá - META
Curso de Tecnologia em Redes de Computadores - juan@meta.edu.br Página 2

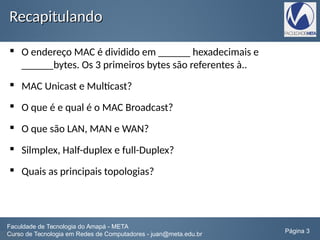

RecapitulandoRecapitulando
 O endereço MAC é dividido em ______ hexadecimais e
______bytes. Os 3 primeiros bytes são referentes à..
 MAC Unicast e Multicast?
 O que é e qual é o MAC Broadcast?
 O que são LAN, MAN e WAN?
 Silmplex, Half-duplex e full-Duplex?
 Quais as principais topologias?

TEORIA DE MODELOS DE
REFERÊNCIA
Unidade 1.4

Modelos de ReferênciaModelos de Referência

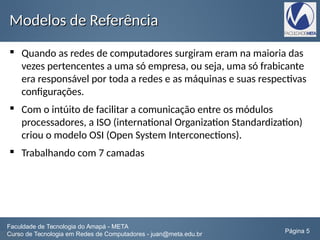

 Quando as redes de computadores surgiram eram na maioria das
vezes pertencentes a uma só empresa, ou seja, uma só frabicante
era responsável por toda a redes e as máquinas e suas respectivas
configurações.
 Com o intúito de facilitar a comunicação entre os módulos
processadores, a ISO (international Organization Standardization)
criou o modelo OSI (Open System Interconections).

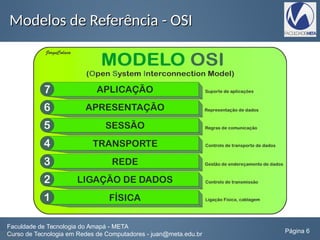

 Trabalhando com 7 camadas

Modelos de Referência - OSIModelos de Referência - OSI

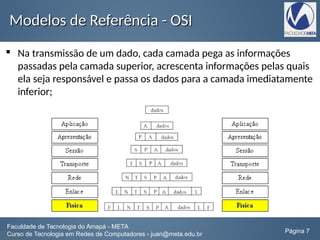

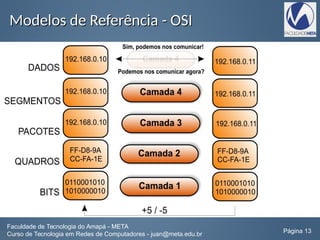

 Na transmissão de um dado, cada camada pega as informações
passadas pela camada superior, acrescenta informações pelas quais
ela seja responsável e passa os dados para a camada imediatamente
inferior;

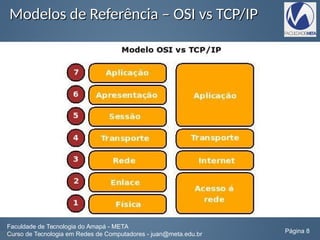

Modelos de Referência – OSI vs TCP/IPModelos de Referência – OSI vs TCP/IP

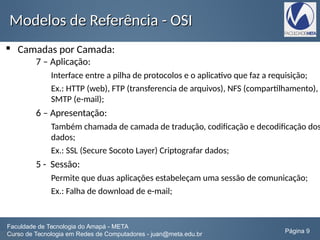

 Camadas por Camada:
7 – Aplicação:
Interface entre a pilha de protocolos e o aplicativo que faz a requisição;
Ex.: HTTP (web), FTP (transferencia de arquivos), NFS (compartilhamento),
SMTP (e-mail);
6 – Apresentação:
Também chamada de camada de tradução, codificação e decodificação dos
dados;
Ex.: SSL (Secure Socoto Layer) Criptografar dados;
5 - Sessão:
Permite que duas aplicações estabeleçam uma sessão de comunicação;
Ex.: Falha de download de e-mail;

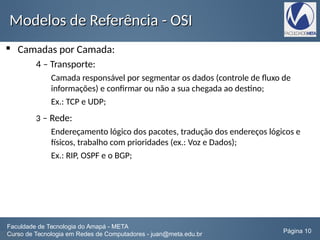

4 – Transporte:
Camada responsável por segmentar os dados (controle de fluxo de
informações) e confirmar ou não a sua chegada ao destino;
Ex.: TCP e UDP;
3 – Rede:
Endereçamento lógico dos pacotes, tradução dos endereços lógicos e
físicos, trabalho com prioridades (ex.: Voz e Dados);
Ex.: RIP, OSPF e o BGP;

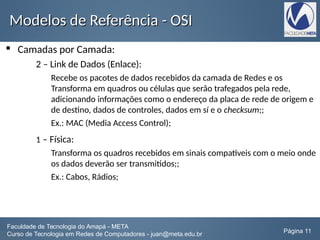

2 – Link de Dados (Enlace):
Recebe os pacotes de dados recebidos da camada de Redes e os
Transforma em quadros ou células que serão trafegados pela rede,
adicionando informações como o endereço da placa de rede de origem e
de destino, dados de controles, dados em sí e o checksum;;
Ex.: MAC (Media Access Control);
1 – Física:
Transforma os quadros recebidos em sinais compatíveis com o meio onde
os dados deverão ser transmitidos;;
Ex.: Cabos, Rádios;

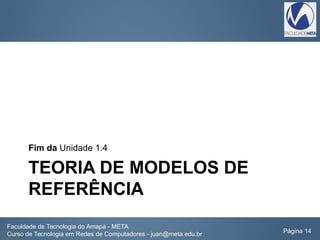

TEORIA DE MODELOS DE
REFERÊNCIA
Fim da Unidade 1.4
