A comunicação serial envia dados um bit de cada vez sequencialmente através de um canal, enquanto a comunicação paralela envia todos os bits de um símbolo ao mesmo tempo. UARTs convertem entre formatos serial e paralelo para comunicação entre CPUs e canais serials de acordo com padrões como RS-232. Erros como overrun e underrun ocorrem quando há problemas na recepção ou transmissão de caracteres.

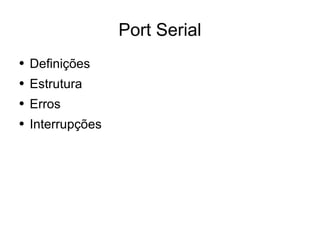

1. Port Serial Definições Estrutura Erros Interrupções

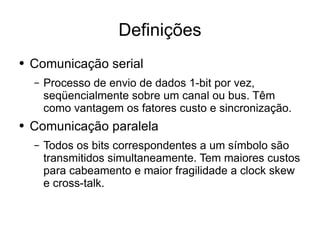

2. Definições Comunicação serial Processo de envio de dados 1-bit por vez, seqüencialmente sobre um canal ou bus. Têm como vantagem os fatores custo e sincronização. Comunicação paralela Todos os bits correspondentes a um símbolo são transmitidos simultaneamente. Tem maiores custos para cabeamento e maior fragilidade a clock skew e cross-talk.

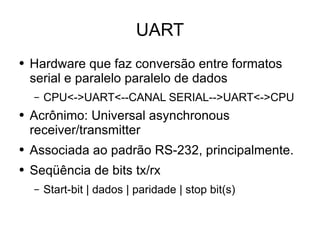

3. UART Hardware que faz conversão entre formatos serial e paralelo paralelo de dados CPU<->UART<--CANAL SERIAL-->UART<->CPU Acrônimo: Universal asynchronous receiver/transmitter Associada ao padrão RS-232, principalmente. Seqüência de bits tx/rx Start-bit | dados | paridade | stop bit(s)

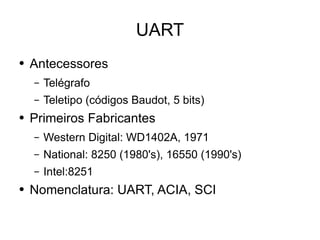

4. UART Antecessores Telégrafo Teletipo (códigos Baudot, 5 bits) Primeiros Fabricantes Western Digital: WD1402A, 1971 National: 8250 (1980's), 16550 (1990's) Intel:8251 Nomenclatura: UART, ACIA, SCI

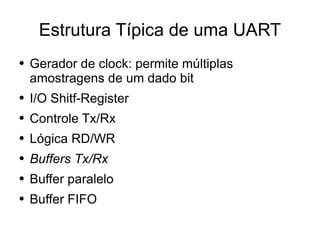

5. Estrutura Típica de uma UART Gerador de clock: permite múltiplas amostragens de um dado bit I/O Shitf-Register Controle Tx/Rx Lógica RD/WR Buffers Tx/Rx Buffer paralelo Buffer FIFO

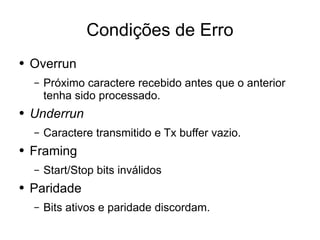

6. Condições de Erro Overrun Próximo caractere recebido antes que o anterior tenha sido processado. Underrun Caractere transmitido e Tx buffer vazio. Framing Start/Stop bits inválidos Paridade Bits ativos e paridade discordam.

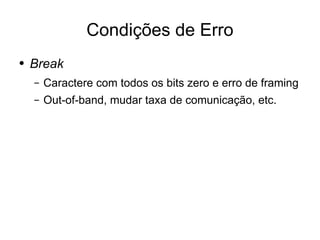

7. Condições de Erro Break Caractere com todos os bits zero e erro de framing Out-of-band, mudar taxa de comunicação, etc.

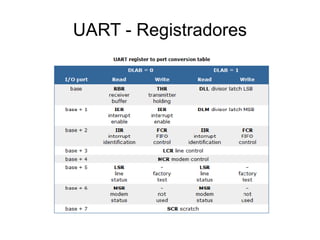

8. UART - Registradores

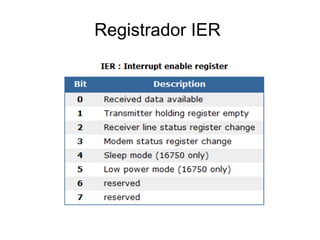

9. Registrador IER

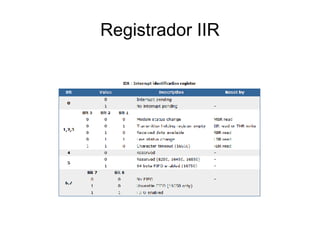

10. Registrador IIR

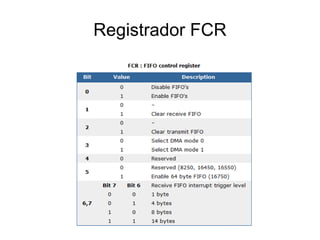

11. Registrador FCR

12. Registrador LCR

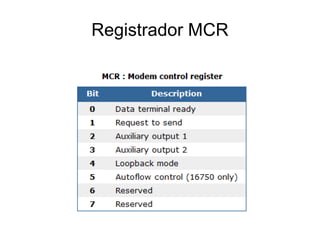

13. Registrador MCR

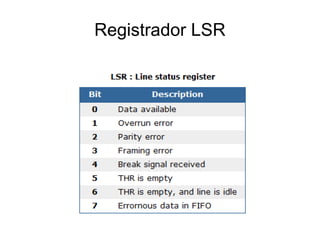

14. Registrador LSR

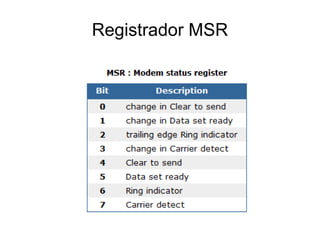

15. Registrador MSR

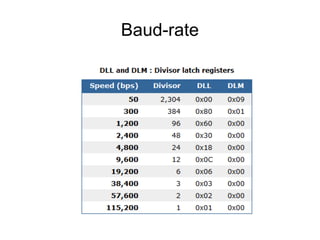

16. Baud-rate

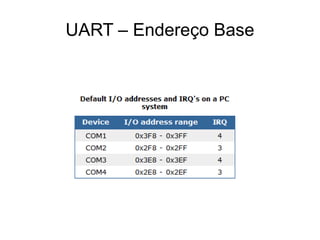

17. UART – Endereço Base

18. Assembly Leitura em registradores IN AL, end IN AX, end Escrita em registradores OUT end, AL OUT end, AX

19. Padrão RS232 / EIA232 Define Pinagem dos conectores Cabeamento Definição de sinais Canais de comunicação primário/secundário Sinais de controle e status Temporização dos sinais

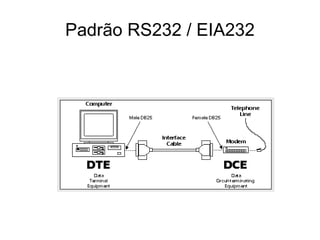

20. Padrão RS232 / EIA232

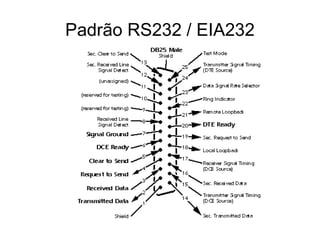

21. Padrão RS232 / EIA232

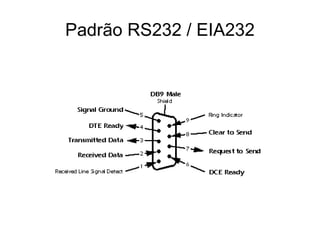

22. Padrão RS232 / EIA232

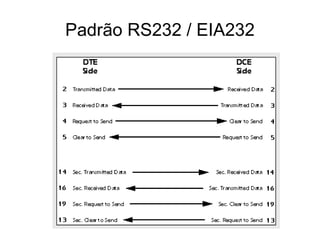

23. Padrão RS232 / EIA232

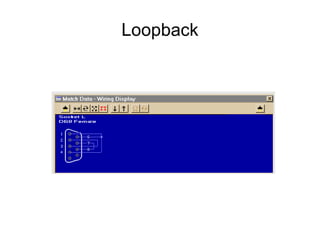

24. Loopback

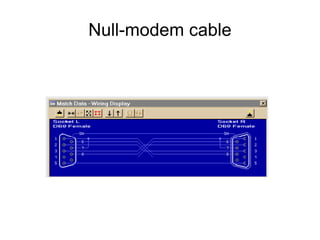

25. Null-modem cable

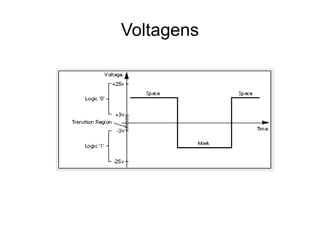

26. Voltagens

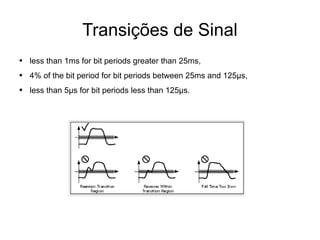

27. Transições de Sinal less than 1ms for bit periods greater than 25ms, 4% of the bit period for bit periods between 25ms and 125µs, less than 5µs for bit periods less than 125µs.
