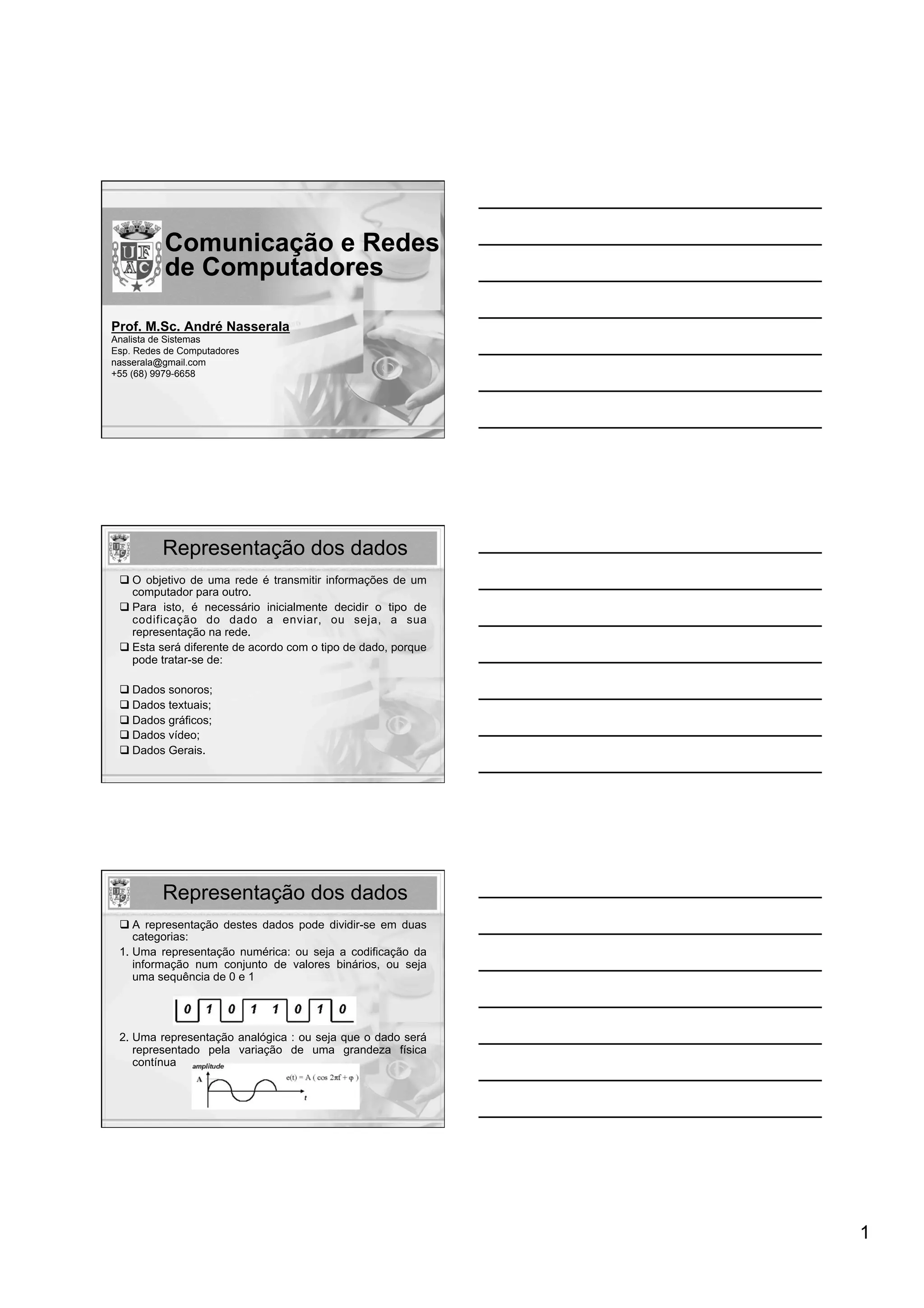

1. Comunicação e Redes
de Computadores
Prof. M.Sc. André Nasserala
Analista de Sistemas
Esp. Redes de Computadores
nasserala@gmail.com
+55 (68) 9979-6658
Representação dos dados
q O objetivo de uma rede é transmitir informações de um
computador para outro.
q Para isto, é necessário inicialmente decidir o tipo de
codificação do dado a enviar, ou seja, a sua
representação na rede.
q Esta será diferente de acordo com o tipo de dado, porque
pode tratar-se de:
q Dados sonoros;
q Dados textuais;
q Dados gráficos;
q Dados vídeo;
q Dados Gerais.
Representação dos dados
q A representação destes dados pode dividir-se em duas
categorias:
1. Uma representação numérica: ou seja a codificação da
informação num conjunto de valores binários, ou seja
uma sequência de 0 e 1
2. Uma representação analógica : ou seja que o dado será
representado pela variação de uma grandeza física
contínua
1

2. Representação dos dados
q PROCESSAMENTO DE DADOS
q TELEPROCESSAMENTO
q É definido como a troca de informações em sistemas de
computação utilizando as facilidades de
telecomunicações.
q É o p r o c e s s a m e n t o e x e c u t a d o r e m o t a m e n t e ,
implementado por hardware e software voltados para
comunicação e por todo um conjunto de regras que
disciplinam esta relação.
q Este conjunto de regras, por sua vez, está relacionado
diretamente ao conceito de protocolo.
Modalidade de Processamento
q PROCESSAMENTO BATCH
q É um tipo de processamento no qual as transações não
são processadas de imediato, mas guardadas em lotes
por um determinado período de tempo, para então serem
processadas de uma vez.
q Um exemplo típico refere-se ao sistema do Tribunal
Regional Eleitoral (TRE), no qual as pessoas preenchem
um formulário relativo a cadastro, que é organizado em
lote, sendo os lotes processados numa época pré-
determinada, normalmente no final do mês.
q Os dados são transcritos para um cadastro em meio
magnético, que normalmente gera relatórios e o próprio
Título de Eleitor.
Modalidade de Processamento
q PROCESSAMENTO “ON LINE”
q É um tipo de processamento no qual os dados são
coletados na estação terminal remota sendo enviados por
conexão direta ao computador central e vice-versa.
q Exemplos:
q Sistema de Reserva de Passagens Aéreas;
q Formulários HTML;
q Chats Modernos(msn, gtalk, etc).
2

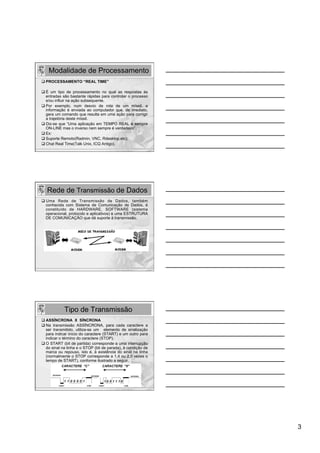

3. Modalidade de Processamento
q PROCESSAMENTO “REAL TIME”
q É um tipo de processamento no qual as respostas às
entradas são bastante rápidas para controlar o processo
e/ou influir na ação subsequente.
q Por exemplo, num desvio de rota de um míssil, a
informação é enviada ao computador que, de imediato,
gera um comando que resulta em uma ação para corrigir
a trajetória deste míssil.
q Diz-se que “Uma aplicação em TEMPO REAL é sempre
ON-LINE mas o inverso nem sempre é verdadeiro”.
q Ex:
q Suporte Remoto(Radmin, VNC, Rdesktop,etc);
q Chat Real Time(Talk Unix, ICQ Antigo).
Rede de Transmissão de Dados
q Uma Rede de Transmissão de Dados, também
conhecida com Sistema de Comunicação de Dados, é
constituído de HARDWARE, SOFTWARE (sistema
operacional, protocolo e aplicativos) e uma ESTRUTURA
DE COMUNICAÇÃO que dá suporte à transmissão.
Tipo de Transmissão
q ASSÍNCRONA X SÍNCRONA
q Na transmissão ASSÍNCRONA, para cada caractere a
ser transmitido, utiliza-se um elemento de sinalização
para indicar início do caractere (START) e um outro para
indicar o término do caractere (STOP).
q O START (bit de partida) corresponde a uma interrupção
do sinal na linha e o STOP (bit de parada), à condição de
marca ou repouso, isto é, à existência do sinal na linha
(normalmente o STOP corresponde a 1,4 ou 2,0 vezes o
tempo de START), conforme ilustrado a seguir.
3

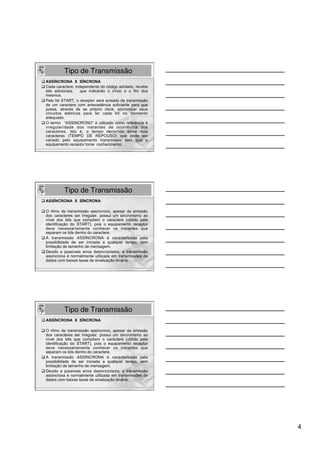

4. Tipo de Transmissão
q ASSÍNCRONA X SÍNCRONA
q Cada caractere, independente do código adotado, recebe
bits adicionais, que indicarão o início e o fim dos
mesmos.
q Pelo bit START, o receptor será avisado da transmissão
de um caractere com antecedência suficiente para que
possa, através de se próprio clock, sincronizar seus
circuitos elétricos para ler cada bit no momento
adequado.
q O termo “ASSINCRONO” é utilizado como referência à
irregularidade dos instantes de ocorrência dos
caracteres, isto é, o tempo decorrido entre dois
caracteres (TEMPO DE REPOUSO) que pode ser
variado pelo equipamento transmissor sem que o
equipamento receptor tome conhecimento.
Tipo de Transmissão
q ASSÍNCRONA X SÍNCRONA
q O ritmo de transmissão assíncrono, apesar da emissão
dos caracteres ser irregular, possui um sincronismo ao
nível dos bits que compõem o caractere (obtido pela
identificação do START), pois o equipamento receptor
deve necessariamente conhecer os instantes que
separam os bits dentro do caractere.
q A transmissão ASSÍNCRONA é caracterizada pela
possibilidade de ser iniciada a qualquer tempo, sem
limitação de tamanho de mensagem.
q Devido a possíveis erros desincronismo, a transmissão
assíncrona é normalmente utilizada em transmissões de
dados com baixas taxas de sinalização binária.
Tipo de Transmissão
q ASSÍNCRONA X SÍNCRONA
q O ritmo de transmissão assíncrono, apesar da emissão
dos caracteres ser irregular, possui um sincronismo ao
nível dos bits que compõem o caractere (obtido pela
identificação do START), pois o equipamento receptor
deve necessariamente conhecer os instantes que
separam os bits dentro do caractere.
q A transmissão ASSÍNCRONA é caracterizada pela
possibilidade de ser iniciada a qualquer tempo, sem
limitação de tamanho de mensagem.
q Devido a possíveis erros desincronismo, a transmissão
assíncrona é normalmente utilizada em transmissões de
dados com baixas taxas de sinalização binária.
4

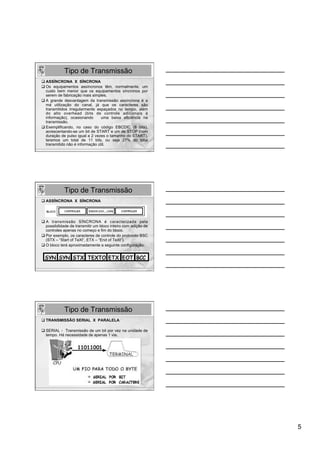

5. Tipo de Transmissão
q ASSÍNCRONA X SÍNCRONA
q Os equipamentos assíncronos têm, normalmente, um
custo bem menor que os equipamentos síncronos por
serem de fabricação mais simples.
q A grande desvantagem da transmissão assíncrona é a
má utilização do canal, já que os caracteres são
transmitidos irregularmente espaçados no tempo, além
do alto overhead (bits de controle adicionais à
informação), ocasionando uma baixa eficiência na
transmissão.
q Exemplificando, no caso do código EBCDIC (8 bits),
acrescentando-se um bit de START e um de STOP (com
duração de pulso igual a 2 vezes o tamanho do START),
teremos um total de 11 bits, ou seja 27% do total
transmitido não é informação útil.
Tipo de Transmissão
q ASSÍNCRONA X SÍNCRONA
q A transmissão SÍNCRONA é caracterizada pela
possibilidade de transmitir um bloco inteiro com adição de
controles apenas no começo e fim do bloco.
q Por exemplo, os caracteres de controle do protocolo BSC
(STX – “Start of TeXt”, ETX – “End of TeXt”).
q O bloco terá aproximadamente a seguinte configuração:
Tipo de Transmissão
q TRANSMISSÃO SERIAL X PARALELA
q SERIAL - Transmissão de um bit por vez na unidade de
tempo. Há necessidade de apenas 1 via.
5

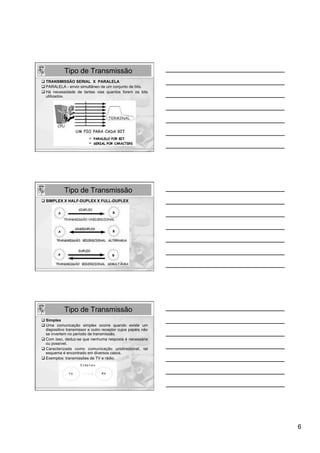

6. Tipo de Transmissão
q TRANSMISSÃO SERIAL X PARALELA
q PARALELA - envio simultâneo de um conjunto de bits.
q Há necessidade de tantas vias quantos forem os bits
utilizados.
Tipo de Transmissão
q SIMPLEX X HALF-DUPLEX X FULL-DUPLEX
Tipo de Transmissão
q Simplex
q Uma comunicação simplex ocorre quando existe um
dispositivo transmissor e outro receptor cujos papéis não
se invertem no período de transmissão.
q Com isso, deduz-se que nenhuma resposta é necessária
ou possível.
q Caracterizada como comunicação unidirecional, tal
esquema é encontrado em diversos casos.
q Exemplos: transmissões de TV e rádio.
6

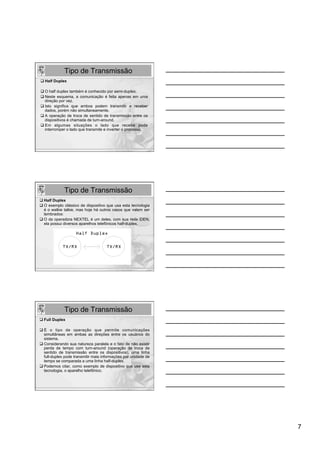

7. Tipo de Transmissão
q Half Duplex
q O half duplex também é conhecido por semi-duplex.
q Neste esquema, a comunicação é feita apenas em uma
direção por vez.
q Isto significa que ambos podem transmitir e receber
dados, porém não simultaneamente.
q A operação de troca de sentido de transmissão entre os
dispositivos é chamada de turn-around.
q Em algumas situações o lado que recebe pode
interromper o lado que transmite e inverter o processo.
Tipo de Transmissão
q Half Duplex
q O exemplo clássico de dispositivo que usa esta tecnologia
é o walkie talkie, mas hoje há outros casos que valem ser
lembrados:
q O da operadora NEXTEL é um deles, com sua rede iDEN,
ela possui diversos aparelhos telefônicos half-duplex.
Tipo de Transmissão
q Full Duplex
q É o tipo de operação que permite comunicações
simultâneas em ambas as direções entre os usuários do
sistema.
q Considerando sua natureza paralela e o fato de não existir
perda de tempo com turn-around (operação de troca de
sentido de transmissão entre os dispositivos), uma linha
full-duplex pode transmitir mais informações por unidade de
tempo se comparada a uma linha half-duplex.
q Podemos citar, como exemplo de dispositivo que usa esta
tecnologia, o aparelho telefônico.
7

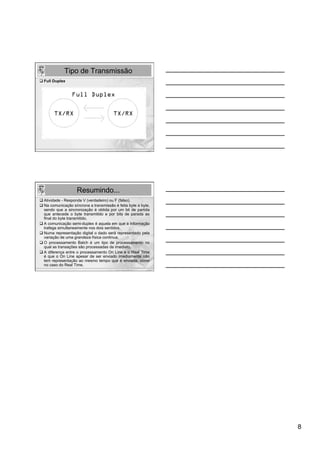

8. Tipo de Transmissão
q Full Duplex
Resumindo...
q Atividade - Responda V (verdadeiro) ou F (falso).
q Na comunicação síncrona a transmissão é feita byte a byte,
sendo que a sincronização é obtida por um bit de partida
que antecede o byte transmitido e por bits de parada ao
final do byte transmitido.
q A comunicação semi-duplex é aquela em que a informação
trafega simultaneamente nos dois sentidos.
q Numa representação digital o dado será representado pela
variação de uma grandeza física contínua.
q O processamento Batch é um tipo de processamento no
qual as transações são processadas de imediato.
q A diferença entre o processamento On Line e o Real Time
é que o On Line apesar de ser enviado imediamente não
tem representação ao mesmo tempo que é enviada, como
no caso do Real Time.
