1. PEDAL DE DISTORÇÃO
http://www.runoffgroove.com/mm2.html

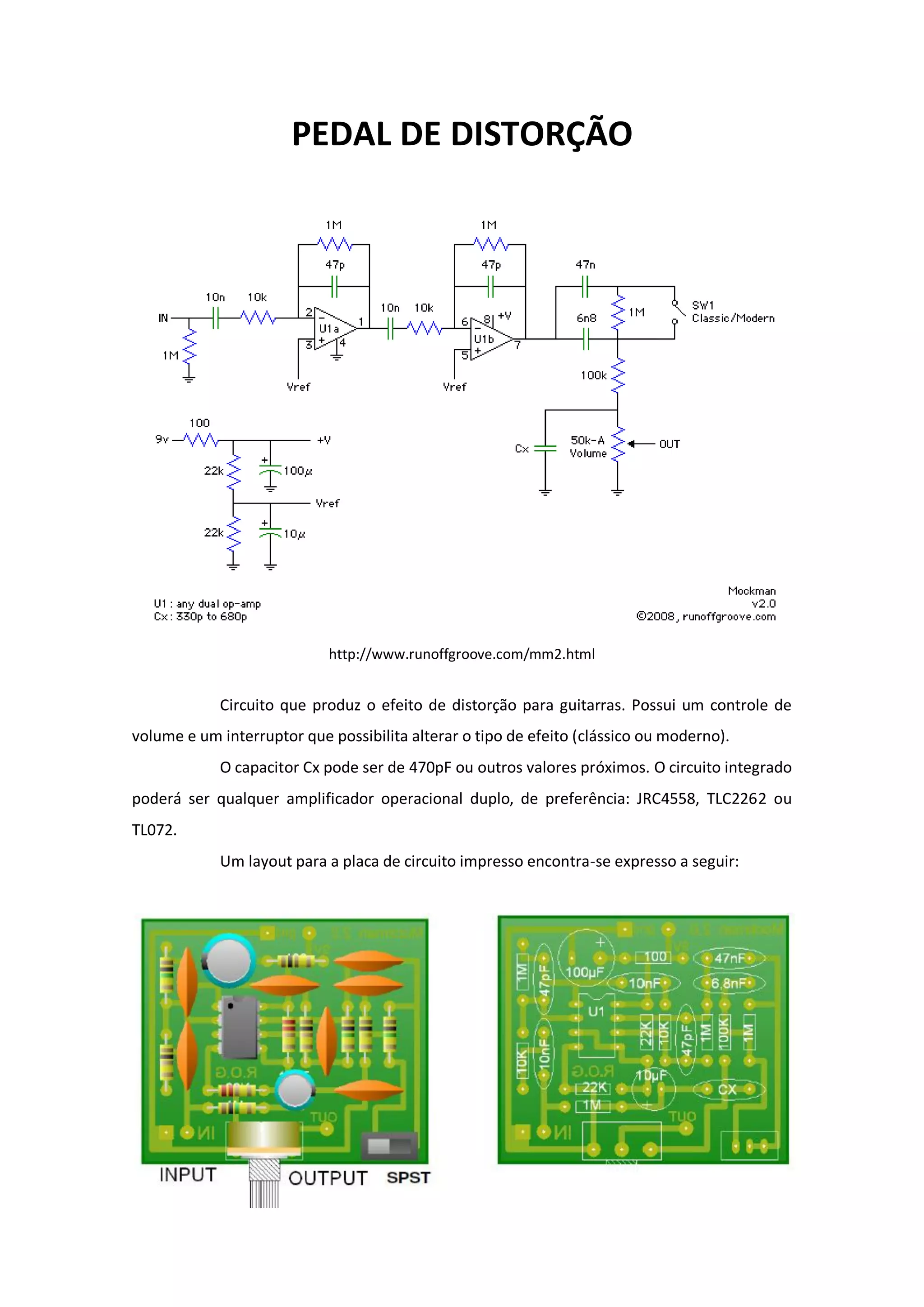

Circuito que produz o efeito de distorção para guitarras. Possui um controle de volume e um interruptor que possibilita alterar o tipo de efeito (clássico ou moderno).
O capacitor Cx pode ser de 470pF ou outros valores próximos. O circuito integrado poderá ser qualquer amplificador operacional duplo, de preferência: JRC4558, TLC2262 ou TL072.

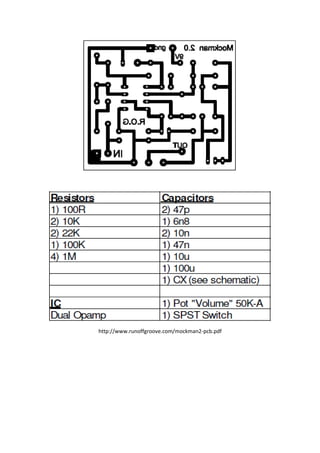

Um layout para a placa de circuito impresso encontra-se expresso a seguir:

2. http://www.runoffgroove.com/mockman2-pcb.pdf
