TREINAMENTO DE NORMAS E PADRÕES CEPISA
NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão Amarração rede de BT com laço pré-formado (tangente)
Amarração rede de BT com alça pré-formada (encabeçamento) NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão
RD de BT isolada S1I O-01 REDETANGENTE ESTESRABICHOSDEVERÃOSER MONTADOSSOMENTEQUANDOOS EXISTENTESESTIVEREMCOMSUA A-15 200 200 Máx. 500 Máx. 1.000 250 100 100 C B A CAPACIDADEESGOTADA O-03 C B A CAPUZ OU FITAAUTOFUSÃO 100 50 250 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão
RD BT isolada S3I OU FITA AUTO-FUSÃO 150 150 Máx. 500 FIM DE REDE Ver detalhe C M-04 O-01 CAPUZ 200 Padrão Antigo Padrão Antigo CAPUZ OU FITAAUTOFUSÃO 100 50 250 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão

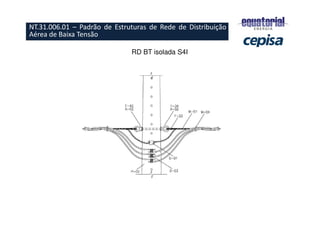

RD BT isolada S4I NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão

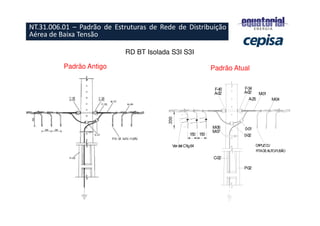

RD BT Isolada S3I S3I VerdetCfig64 0-02 FITADEAUTO-FUSÃO 150 150 200 A-02 F-40 A-02 A-25 M -01 M -04 F-34 CAPUZOU M -07 M -06 P-02 C-02 0-01 Padrão Antigo Padrão Atual NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão

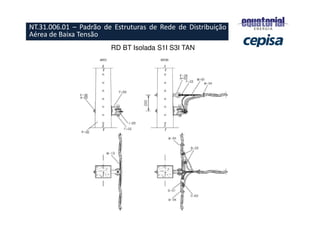

RD BT Isolada S1I S3I TAN NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão
RD BT Isolada S1I S3I OP NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão
RD BT Isolada S3I TRAN NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão

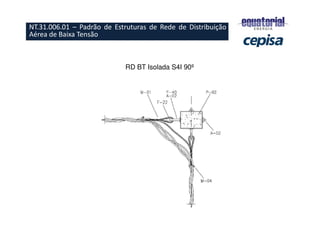

RD BT Isolada S4I 90º NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão
RD BT Isolada CRUZ IND NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão
RD BT Isolada CRUZ SI-SN NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Baixa Tensão

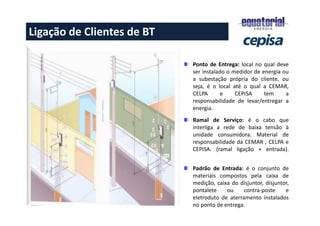

Ponto de Entrega: local no qual deve ser instalado o medidor de energia ou a subestação própria do cliente, ou seja, é o local até o qual a CEMAR, CELPA e CEPISA tem a responsabilidade de levar/entregar a energia. Ramal de Serviço: é o cabo que interliga a rede de baixa tensão à unidade consumidora. Material de responsabilidade da CEMAR , CELPA e CEPISA. (ramal ligação + entrada). Padrão de Entrada: é o conjunto de materiais compostos pela caixa de medição, caixa do disjuntor, disjuntor, pontalete ou contra-poste e eletroduto de aterramento instalados no ponto de entrega. Ligação de Clientes de BT

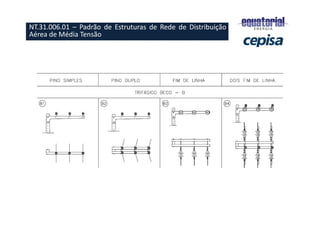

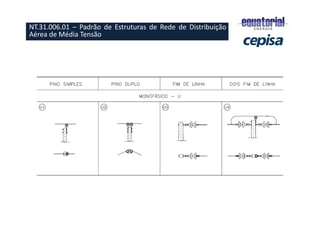

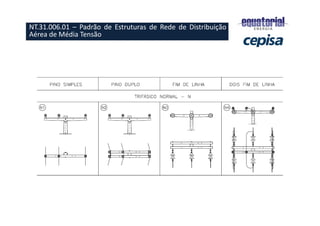

NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

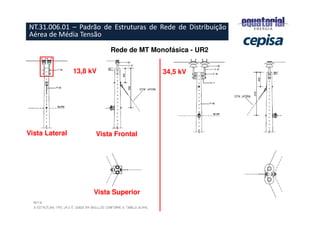

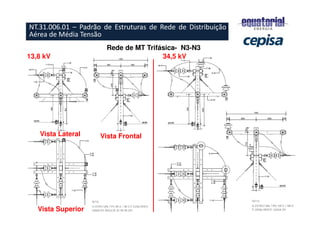

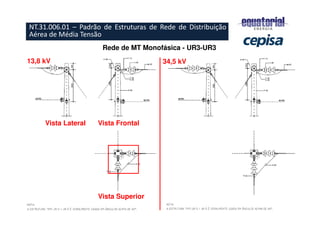

13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Monofásica - UR1 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Monofásica - UR2 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Monofásica - UR3 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Monofásica - UR4 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Monofásica - UR3-UR3 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

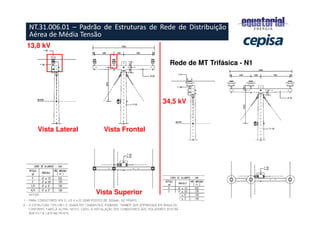

13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - N1 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - N2 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

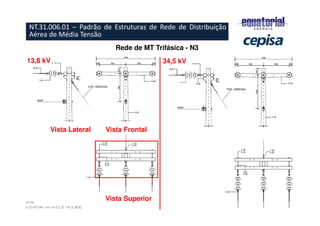

13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - N3 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica- N3-N3 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

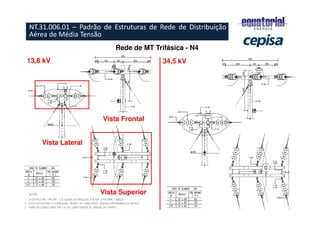

13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - N4 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

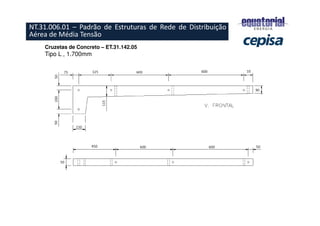

Cruzetas de Concreto – ET.31.142.05 Tipo L , 1.700mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

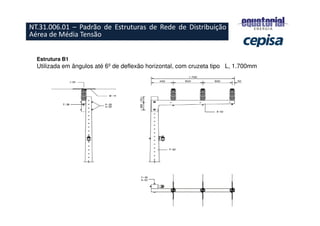

ESTRUTURAS PADRONIZADAS – URBANA E RURAL Estrutura B1 Utilizada em ângulos até 6º de deflexão horizontal, com cruzeta tipo L, 1.700mm Projeto, As Built ’s e Estruturas NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

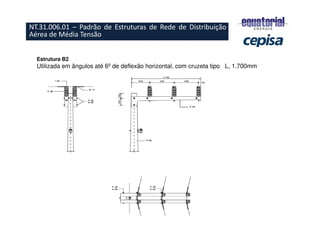

Estrutura B2 Utilizada em ângulos até 6º de deflexão horizontal, com cruzeta tipo L, 1.700mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Estrutura B3 Utilizada em fim de rede, com cruzeta tipo L , 1.700mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

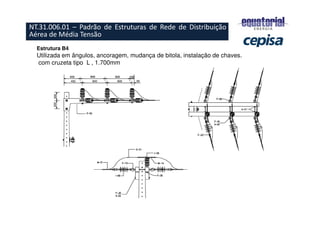

Estrutura B4 Utilizada em ângulos, ancoragem, mudança de bitola, instalação de chaves. com cruzeta tipo L , 1.700mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - T1 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - T2 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - T3 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
13,8 kV 34,5 kV Vista Lateral Vista Frontal Vista Superior Rede de MT Trifásica - T4 NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

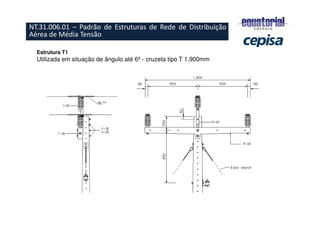

Estrutura T1 Utilizada em situação de ângulo até 6º - cruzeta tipo T 1.900mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

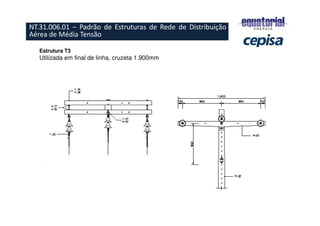

Estrutura T3 Utilizada em final de linha, cruzeta 1.900mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Estrutura T4 Utilizada em ancoragem, cruzeta tipo T , 1.900mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

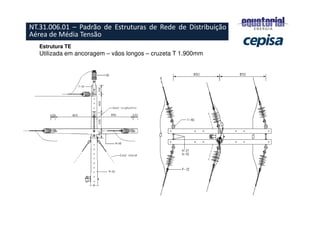

Estrutura TE Utilizada em ancoragem – vãos longos – cruzeta T 1.900mm NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Instalação de equipamento NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Instalação de equipamento NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

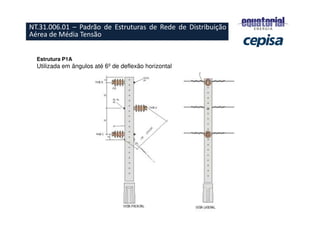

ESTRUTURAS PADRONIZADAS – RURAL Estrutura P1A Utilizada em ângulos até 6º de deflexão horizontal NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
ESTRUTURAS PADRONIZADAS – RURAL Detalhe da fixação do cabo no isolador NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
ESTRUTURAS PADRONIZADAS – RURAL Estrutura P1A Utiliza Isolador tipo pilar, porcelana Pino auto-travante NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

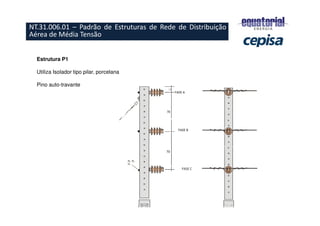

ESTRUTURAS PADRONIZADAS – RURAL Estrutura P1 Utiliza Isolador tipo pilar, porcelana Pino auto-travante NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
ESTRUTURAS PADRONIZADAS – RURAL Estrutura P3 Utilizada em ancoragem, Fim de linha NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
ESTRUTURAS PADRONIZADAS – RURAL Estrutura P4 Utilizada em ancoragem, Ângulos ou mudança de bitolas NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

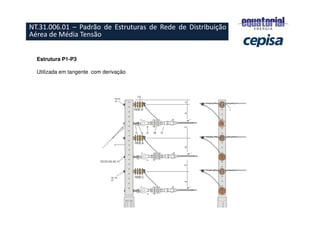

ESTRUTURAS PADRONIZADAS – RURAL Estrutura P1-P3 Utilizada em tangente com derivação NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

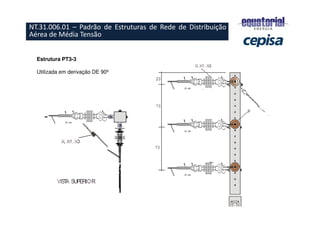

ESTRUTURAS PADRONIZADAS – RURAL Estrutura PT3-3 Utilizada em derivação DE 90º NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

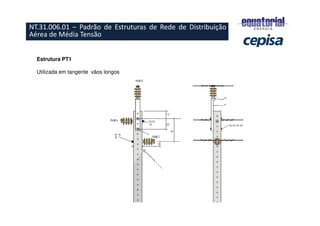

ESTRUTURAS PADRONIZADAS – RURAL Estrutura PT1 Utilizada em tangente vãos longos NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

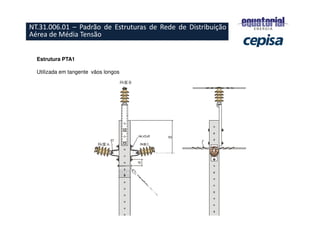

ESTRUTURAS PADRONIZADAS – RURAL Estrutura PTA1 Utilizada em tangente vãos longos NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

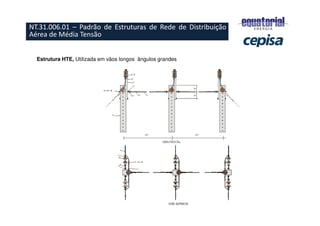

ESTRUTURAS PADRONIZADAS – RURAL Estrutura HTE, Utilizada em vãos longos ângulos grandes NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Instalação de para-raio, estrutura P1A-PR NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Instalação de para-raio, estrutura PT1-PR NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

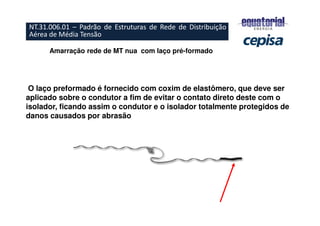

Amarração rede de MT nua com laço pré-formado O laço preformado é fornecido com coxim de elastômero, que deve ser aplicado sobre o condutor a fim de evitar o contato direto deste com o isolador, ficando assim o condutor e o isolador totalmente protegidos de danos causados por abrasão NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

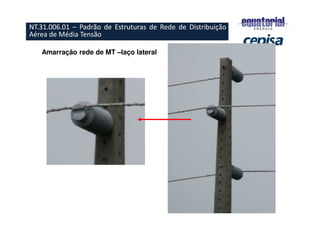

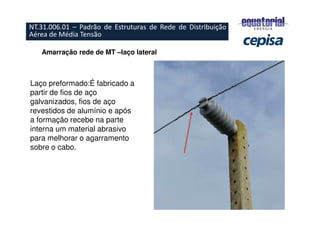

Amarração rede de MT –laço lateral Laço preformado:É fabricado a partir de fios de aço galvanizados, fios de aço revestidos de alumínio e após a formação recebe na parte interna um material abrasivo para melhorar o agarramento sobre o cabo. NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Amarração rede de MT –laço lateral NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão
Amarração rede de MT nua com alça e laço pré-formado Alça preformada NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

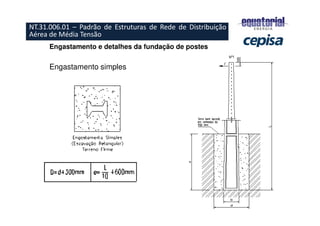

Engastamento e detalhes da fundação de postes Engastamento simples NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

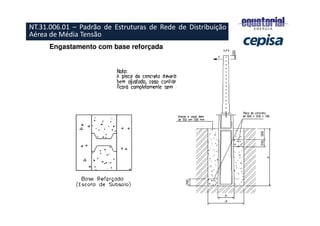

Engastamento com base reforçada NT.31.006.01 – Padrão de Estruturas de Rede de Distribuição Aérea de Média Tensão

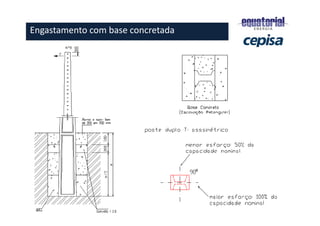

Engastamento com base concretada

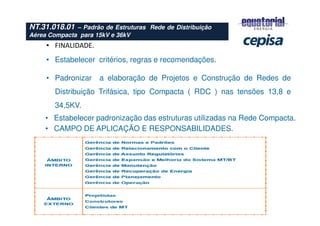

• FINALIDADE. • Estabelecer critérios, regras e recomendações. • Padronizar a elaboração de Projetos e Construção de Redes de Distribuição Trifásica, tipo Compacta ( RDC ) nas tensões 13,8 e 34,5KV. • Estabelecer padronização das estruturas utilizadas na Rede Compacta. • CAMPO DE APLICAÇÃO E RESPONSABILIDADES. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

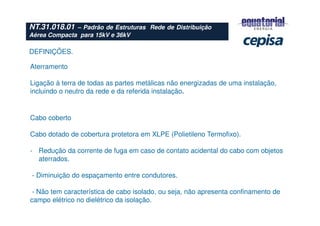

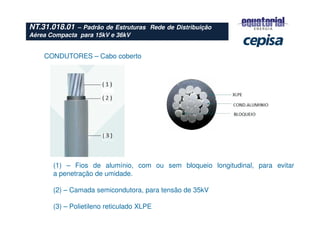

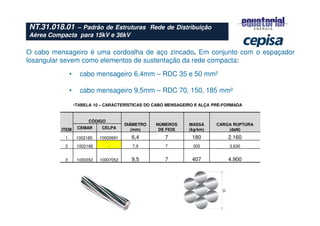

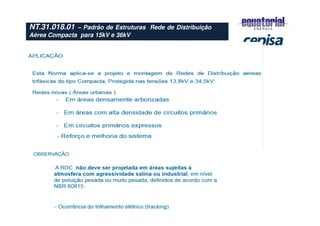

NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

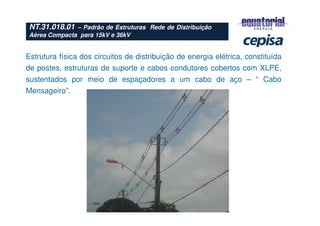

Estrutura física dos circuitos de distribuição de energia elétrica, constituída de postes, estruturas de suporte e cabos condutores cobertos com XLPE, sustentados por meio de espaçadores a um cabo de aço – “ Cabo Mensageiro”. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Otimização de espaço – em saídas de SE’s NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV Rede Compacta – área densamente arborizada
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV Cabo coberto Cabo dotado de cobertura protetora em XLPE (Polietileno Termofixo). - Redução da corrente de fuga em caso de contato acidental do cabo com objetos aterrados. - Diminuição do espaçamento entre condutores. - Não tem característica de cabo isolado, ou seja, não apresenta confinamento de campo elétrico no dielétrico da isolação. Aterramento Ligação à terra de todas as partes metálicas não energizadas de uma instalação, incluindo o neutro da rede e da referida instalação. DEFINIÇÕES.
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV Cabo Mensageiro Cabo utilizado para sustentação dos cabos condutores através de espaçadores e também para proteção elétrica e mecânica na rede compacta. - Deve ser aterrado em todos os finais de rede de MT - A cada 300 m, se não existir equipamentos aterrados neste percurso - Se existir equipamentos ( transformadores) aterrados. Utilizar o mesmo sistema de aterramento Capa Protetora ou manta de cobertura Acessório de material polimérico, instalado sobre as conexões dos cabos protegidos, cuja função é manter o isolamento elétrico da rede e evitar umidade no interior da isolação do cabo. Estruturas Conjunto de peças de concreto e/ou metálicas, com isoladores, que se destina a fixar e sustentar os condutores de uma rede aérea de distribuição.
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV (1) – Fios de alumínio, com ou sem bloqueio longitudinal, para evitar a penetração de umidade. (2) – Camada semicondutora, para tensão de 35kV (3) – Polietileno reticulado XLPE CONDUTORES – Cabo coberto

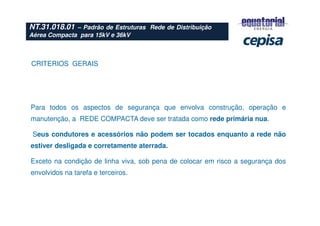

NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV CRITERIOS GERAIS Para todos os aspectos de segurança que envolva construção, operação e manutenção, a REDE COMPACTA deve ser tratada como rede primária nua. Seus condutores e acessórios não podem ser tocados enquanto a rede não estiver desligada e corretamente aterrada. Exceto na condição de linha viva, sob pena de colocar em risco a segurança dos envolvidos na tarefa e terceiros.
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV A RDC utiliza cabos cobertos em XLPE de alumínio, com as características da Tabela. Características dos Cabos Cobertos XLPE em Alumínio- Classe 15 kV CÓDIGO SEÇÃO (mm²) NÚMERO S DE FIOS MASSA (kg/km) CARGA RUPTURA (daN) CAPACIDADE CORRENTE 90°C(A) CEMA R CELP A 100219 6 1000088 2 35 6 184 455 187 - 1000088 3 50 6 228 650 225 - - 70 12 299 910 282 1006467 1000088 5 150 15 547 1950 456 100260 3 1000088 1 185 30 695 2.405 581 Características dos Cabos Cobertos XLPE em Alumínio- Classe 35 kV CÓDIGO SEÇÃO (mm²) NÚMERO S DE FIOS MASSA (kg/km) CARGA RUPTURA (daN) CAPACIDADE CORRENTE 90°C(A) CEMA R CELP A - 1001125 0 70 12 621 910 270 - 1001125 3 150 15 938 1950 432 - 1001652 1 185 30 1084 2405 497
NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV ITEM CÓDIGO DIÂMETRO (mm) NÚMEROS DE FIOS MASSA (kg/km) CARGA RUPTURA (daN) CEMAR CELPA 1 1002185 10002691 6,4 7 180 2.160 2 1002186 - 7,9 7 305 3.630 3 1000352 10007052 9,5 7 407 4.900 •TABELA 10 – CARACTERÍSTICAS DO CABO MENSAGEIRO E ALÇA PRÉ-FORMADA • cabo mensageiro 6,4mm – RDC 35 e 50 mm² • cabo mensageiro 9,5mm – RDC 70, 150, 185 mm² O cabo mensageiro é uma cordoalha de aço zincado. Em conjunto com o espaçador losangular sevem como elementos de sustentação da rede compacta:

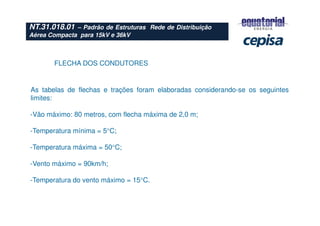

NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV FLECHA DOS CONDUTORES As tabelas de flechas e trações foram elaboradas considerando-se os seguintes limites: -Vão máximo: 80 metros, com flecha máxima de 2,0 m; -Temperatura mínima = 5°C; -Temperatura máxima = 50°C; -Vento máximo = 90km/h; -Temperatura do vento máximo = 15°C.

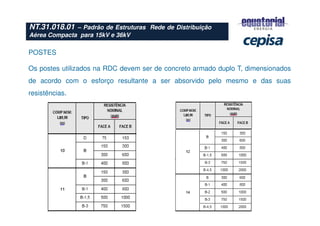

NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV POSTES Os postes utilizados na RDC devem ser de concreto armado duplo T, dimensionados de acordo com o esforço resultante a ser absorvido pelo mesmo e das suas resistências.
AFASTAMENTOS MÍNIMOS DE SEGURANÇA 6.9.2 Os cabos cobertos devem ser considerados condutores nus no que se refere a todos os afastamentos mínimos padronizados para redes primárias nuas, visando garantir a segurança das pessoas, conforme figuras 6 e 9 da norma ABNT NBR 15992: 6.9.1 O projeto de RDC deve evitar a proximidade de sacadas janelas e marquises, mesmo respeitados os afastamentos mínimos de segurança NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Afastamento entre janelas e sacadas NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

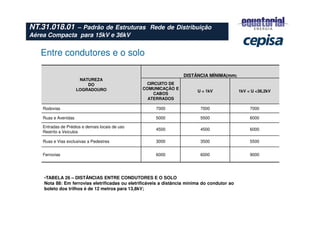

Entre condutores e o solo NATUREZA DO LOGRADOURO DISTÂNCIA MÍNIMA(mm) CIRCUITO DE COMUNICAÇÃO E CABOS ATERRADOS U < 1kV 1kV < U <36,2kV Rodovias 7000 7000 7000 Ruas e Avenidas 5000 5500 6000 Entradas de Prédios e demais locais de uso Restrito a Veículos 4500 4500 6000 Ruas e Vias exclusivas a Pedestres 3000 3500 5500 Ferrovias 6000 6000 9000 •TABELA 26 – DISTÂNCIAS ENTRE CONDUTORES E O SOLO Nota 88: Em ferrovias eletrificadas ou eletrificáveis a distância mínima do condutor ao boleto dos trilhos é de 12 metros para 13,8kV; NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

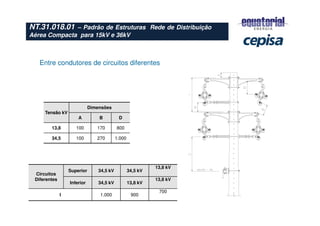

Entre condutores de circuitos diferentes Tensão kV Dimensões A B D 13,8 100 170 800 34,5 100 270 1.000 Circuitos Diferentes Superior 34,5 kV 34,5 kV 13,8 kV Inferior 34,5 kV 13,8 kV 13,8 kV I 1.000 900 700 NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
ATERRAMENTO - Em todas as estruturas de equipamentos; - Em intervalos máximos de 300 m ao longo da rede; - Em toda transposição, estrutura N3S-CE, e em todo fim de rede, estrutura CE3, o cabo mensageiro deve ser aterrado. - Em regiões de elevado índice ceráunico onde a rede está sujeita a descargas diretas ou induzidas, é recomendável o aterramento do cabo mensageiro em intervalos de 150 m. O aterramento do cabo mensageiro deve ser interligado ao neutro do sistema, bem como ao aterramento dos pára-raios e equipamentos, sendo efetuado nas seguintes condições: NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

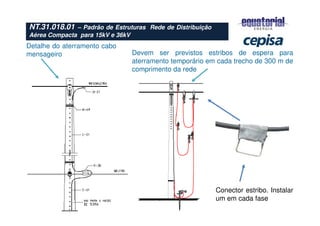

Devem ser previstos estribos de espera para aterramento temporário em cada trecho de 300 m de comprimento da rede Conector estribo. Instalar um em cada fase Detalhe do aterramento cabo mensageiro NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

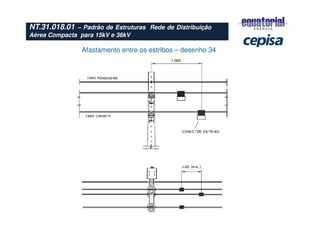

Afastamento entre os estribos – desenho 34 NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

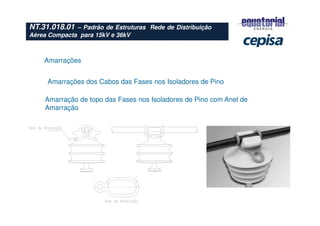

Amarrações Amarração de topo das Fases nos Isoladores de Pino com Anel de Amarração Amarrações dos Cabos das Fases nos Isoladores de Pino NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Amarrações dos Cabos das Fases nos Isoladores de Pino Anel elastomérico, fabricado em silicone Resistente a UV e trilhamento elétrico Amarração Lateral das Fases nos Isoladores de Pino com Anel de Amarração NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Amarração dos Cabos Fases e mensageiro no Espaçador Losangular det. da amarração NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

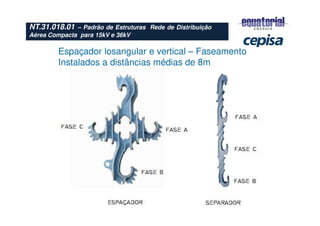

Espaçador losangular e vertical – Faseamento Instalados a distâncias médias de 8m NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Espaçador losangular com travas integradas. Instalados a distâncias médias de 8m NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

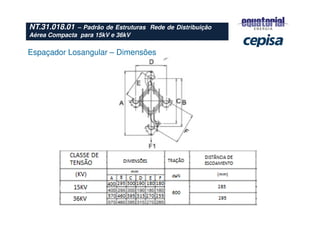

Espaçador Losangular – Dimensões NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

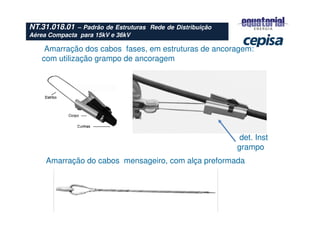

Amarração dos cabos fases, em estruturas de ancoragem: com utilização grampo de ancoragem det. Inst grampo Amarração do cabos mensageiro, com alça preformada NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

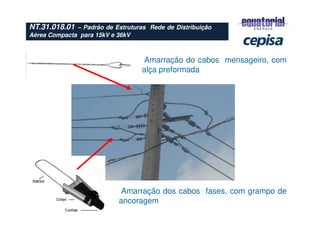

Amarração dos cabos fases, com grampo de ancoragem Amarração do cabos mensageiro, com alça preformada NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

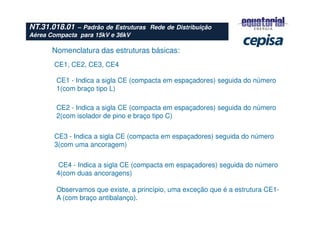

Nomenclatura das estruturas básicas: CE1, CE2, CE3, CE4 CE1 - Indica a sigla CE (compacta em espaçadores) seguida do número 1(com braço tipo L) CE2 - Indica a sigla CE (compacta em espaçadores) seguida do número 2(com isolador de pino e braço tipo C) CE3 - Indica a sigla CE (compacta em espaçadores) seguida do número 3(com uma ancoragem) CE4 - Indica a sigla CE (compacta em espaçadores) seguida do número 4(com duas ancoragens) Observamos que existe, a princípio, uma exceção que é a estrutura CE1- A (com braço antibalanço). NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

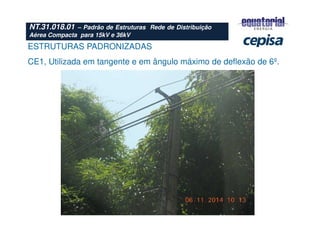

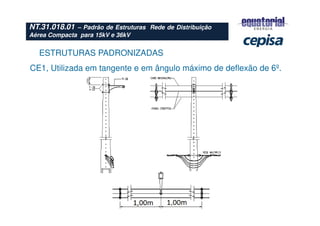

ESTRUTURAS PADRONIZADAS CE1, Utilizada em tangente e em ângulo máximo de deflexão de 6º. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
ESTRUTURAS PADRONIZADAS CE1, Utilizada em tangente e em ângulo máximo de deflexão de 6º. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
CE1- A, Utilizada em tangente com braço anti-balanço. Utilizar a cada 200m em vãos de tangência ou um vão antes e depois de estruturas com equipamento. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
CE1- A, Utilizada em tangente com braço anti-balanço. Detalhe de montagem NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

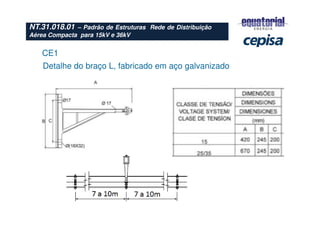

CE1 Detalhe do braço L, fabricado em aço galvanizado NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
CE1- A Utilizar a cada 200m em vãos de tangência ou um vão antes e depois de estruturas com equipamento. Braço anti-balanço - Acessório de material polimérico cuja função é a fixação do espaçador losangular, evitando-se a aproximação ou o afastamento dos cabos cobertos junto às estruturas. - Reduz a vibração mecânica das redes compactas NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

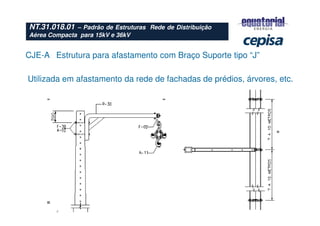

CJE-A Estrutura para afastamento com Braço Suporte tipo “J” Utilizada em afastamento da rede de fachadas de prédios, árvores, etc. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

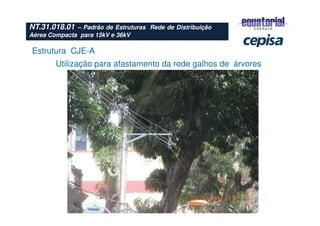

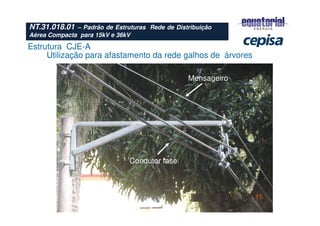

Estrutura CJE-A Utilização para afastamento da rede galhos de árvores Mensageiro Condutor fase NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Estrutura CJE-A Utilização para afastamento da rede galhos de árvores Mensageiro Condutor fase Estribo NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
Estrutura CJE-A Utilização para afastamento da rede galhos de árvores NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
CE2, Utilizada em tangente e em ângulo máximo de deflexão de 30º. NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV

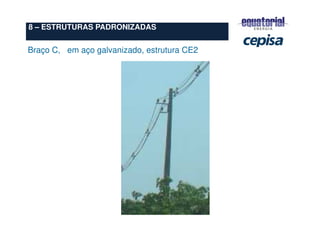

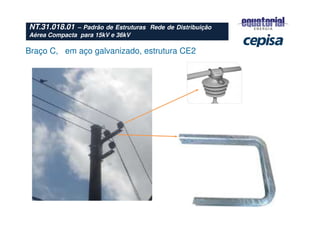

8 – ESTRUTURAS PADRONIZADAS Braço C, em aço galvanizado, estrutura CE2
Braço C, em aço galvanizado, estrutura CE2 NT.31.018.01 – Padrão de Estruturas Rede de Distribuição Aérea Compacta para 15kV e 36kV
