1) O documento analisa a Casa das Canoas projetada por Oscar Niemeyer em 1952 no Rio de Janeiro. 2) A casa possui forma orgânica com forte relação com a paisagem, utilizando curvas e a integração com a natureza. 3) O projeto valorizou a adaptação aos desníveis do terreno sem modificá-lo, com áreas sociais na parte superior e íntimas abaixo.

1. Análise Residencial Everton Luiz Dias
Fábia Abatti Pamplona
Marcus Paulino Teixeira
Mayckon Francisco
Simone Ricardo Martins
Laguna SC
2012
Casa das Canoas, 1952
Rio de Janeiro - São Conrado

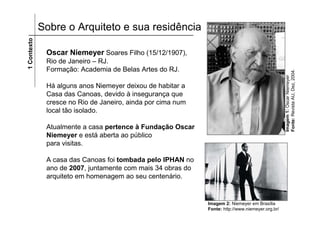

2. Oscar Niemeyer Soares Filho (15/12/1907),
Rio de Janeiro – RJ.
Formação: Academia de Belas Artes do RJ.
Há alguns anos Niemeyer deixou de habitar a
Casa das Canoas, devido à insegurança que
cresce no Rio de Janeiro, ainda por cima num
local tão isolado.
Atualmente a casa pertence à Fundação Oscar
Niemeyer e está aberta ao público
para visitas.
A casa das Canoas foi tombada pelo IPHAN no
ano de 2007, juntamente com mais 34 obras do
arquiteto em homenagem ao seu centenário.
Sobre o Arquiteto e sua residência1Contexto
Imagem1:OscarNiemeyer
Fonte:RevistaAU,Dez,2004.
Imagem 2: Niemeyer em Brasília
Fonte: http://www.niemeyer.org.br/

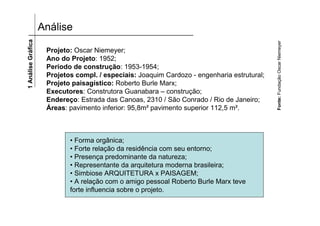

3. Análise1AnáliseGráfica
Projeto: Oscar Niemeyer;
Ano do Projeto: 1952;
Período de construção: 1953-1954;
Projetos compl. / especiais: Joaquim Cardozo - engenharia estrutural;
Projeto paisagístico: Roberto Burle Marx;
Executores: Construtora Guanabara – construção;
Endereço: Estrada das Canoas, 2310 / São Conrado / Rio de Janeiro;
Áreas: pavimento inferior: 95,8m² pavimento superior 112,5 m².
Fonte:FundaçãoOscarNiemeyer
• Forma orgânica;
• Forte relação da residência com seu entorno;
• Presença predominante da natureza;
• Representante da arquitetura moderna brasileira;
• Simbiose ARQUITETURA x PAISAGEM;
• A relação com o amigo pessoal Roberto Burle Marx teve
forte influencia sobre o projeto.

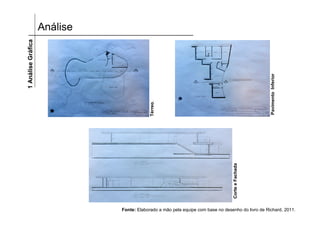

4. Análise1AnáliseGráfica
Fonte: Elaborado a mão pela equipe com base no desenho do livro de Richard, 2011.
Térreo.
PavimentoInferior
CorteeFachada

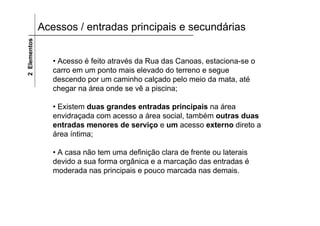

5. Acessos / entradas principais e secundárias2Elementos
• Acesso é feito através da Rua das Canoas, estaciona-se o
carro em um ponto mais elevado do terreno e segue
descendo por um caminho calçado pelo meio da mata, até
chegar na área onde se vê a piscina;
• Existem duas grandes entradas principais na área
envidraçada com acesso a área social, também outras duas
entradas menores de serviço e um acesso externo direto a
área íntima;
• A casa não tem uma definição clara de frente ou laterais
devido a sua forma orgânica e a marcação das entradas é
moderada nas principais e pouco marcada nas demais.

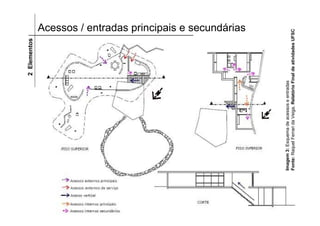

6. Acessos / entradas principais e secundárias2Elementos
Imagem3:Esquemadeacessoseentradas
Fonte:RaquelFerraridaVeiga,RelatórioFinaldeatividadesUFSC

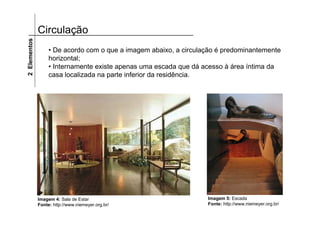

7. Circulação2Elementos
• De acordo com o que a imagem abaixo, a circulação é predominantemente
horizontal;
• Internamente existe apenas uma escada que dá acesso à área íntima da
casa localizada na parte inferior da residência.
Imagem 4: Sala de Estar
Fonte: http://www.niemeyer.org.br/
Imagem 5: Escada
Fonte: http://www.niemeyer.org.br/

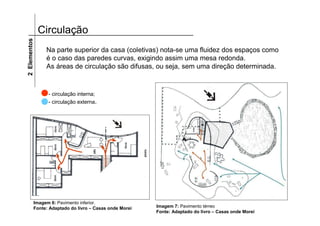

8. Circulação2Elementos
Na parte superior da casa (coletivas) nota-se uma fluidez dos espaços como
é o caso das paredes curvas, exigindo assim uma mesa redonda.
As áreas de circulação são difusas, ou seja, sem uma direção determinada.
- circulação interna;
- circulação externa.
Imagem 6: Pavimento inferior.
Fonte: Adaptado do livro – Casas onde Morei Imagem 7: Pavimento térreo
Fonte: Adaptado do livro – Casas onde Morei

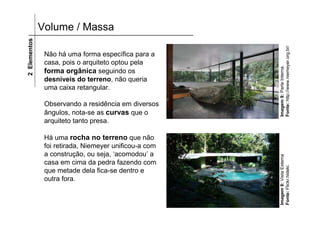

9. Volume / Massa2Elementos
Não há uma forma específica para a
casa, pois o arquiteto optou pela
forma orgânica seguindo os
desníveis do terreno, não queria
uma caixa retangular.
Observando a residência em diversos
ângulos, nota-se as curvas que o
arquiteto tanto presa.
Há uma rocha no terreno que não
foi retirada, Niemeyer unificou-a com
a construção, ou seja, ‘acomodou’ a
casa em cima da pedra fazendo com
que metade dela fica-se dentro e
outra fora.
Imagem9:ParteInterna.
Fonte:http://www.niemeyer.org.br/
Imagem8:VistaExterna
Fonte:Flickr.hideki.

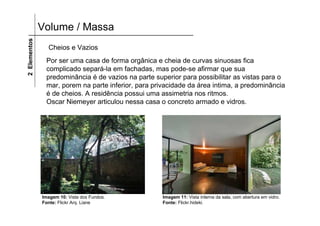

10. Volume / Massa2Elementos
Por ser uma casa de forma orgânica e cheia de curvas sinuosas fica
complicado separá-la em fachadas, mas pode-se afirmar que sua
predominância é de vazios na parte superior para possibilitar as vistas para o
mar, porem na parte inferior, para privacidade da área intima, a predominância
é de cheios. A residência possui uma assimetria nos ritmos.
Oscar Niemeyer articulou nessa casa o concreto armado e vidros.
Imagem 10: Vista dos Fundos.
Fonte: Flickr Arq. Liane
Cheios e Vazios
Imagem 11: Vista interna da sala, com abertura em vidro.
Fonte: Flickr.hideki.

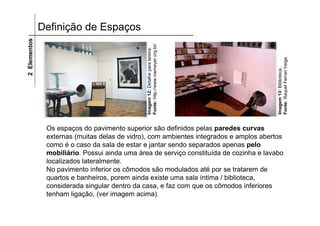

11. Definição de Espaços2Elementos
Os espaços do pavimento superior são definidos pelas paredes curvas
externas (muitas delas de vidro), com ambientes integrados e amplos abertos
como é o caso da sala de estar e jantar sendo separados apenas pelo
mobiliário. Possui ainda uma área de serviço constituída de cozinha e lavabo
localizados lateralmente.
No pavimento inferior os cômodos são modulados até por se tratarem de
quartos e banheiros, porem ainda existe uma sala íntima / biblioteca,
considerada singular dentro da casa, e faz com que os cômodos inferiores
tenham ligação, (ver imagem acima).
Imagem13:Biblioteca.
Fonte:RaquelFerrariVeiga.
Imagem12:Detalheparalareira.
Fonte:http://www.niemeyer.org.br/

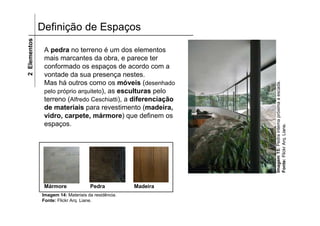

12. 2Elementos
A pedra no terreno é um dos elementos
mais marcantes da obra, e parece ter
conformado os espaços de acordo com a
vontade da sua presença nestes.
Mas há outros como os móveis (desenhado
pelo próprio arquiteto), as esculturas pelo
terreno (Alfredo Ceschiatti), a diferenciação
de materiais para revestimento (madeira,
vidro, carpete, mármore) que definem os
espaços.
Definição de Espaços
Imagem15:Pedrainternapróximaaescada.
Fonte:FlickrArq.Liane.
Mármore Pedra Madeira
Imagem 14: Materiais da residência.
Fonte: Flickr Arq. Liane.

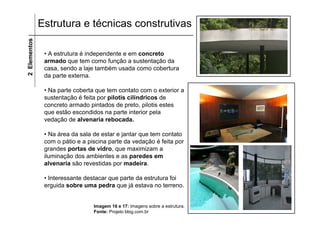

13. Estrutura e técnicas construtivas
2Elementos
• A estrutura é independente e em concreto
armado que tem como função a sustentação da
casa, sendo a laje também usada como cobertura
da parte externa.
• Na parte coberta que tem contato com o exterior a
sustentação é feita por pilotis cilíndricos de
concreto armado pintados de preto, pilotis estes
que estão escondidos na parte interior pela
vedação de alvenaria rebocada.
• Na área da sala de estar e jantar que tem contato
com o pátio e a piscina parte da vedação é feita por
grandes portas de vidro, que maximizam a
iluminação dos ambientes e as paredes em
alvenaria são revestidas por madeira.
• Interessante destacar que parte da estrutura foi
erguida sobre uma pedra que já estava no terreno.
Imagem 16 e 17: Imagens sobre a estrutura.
Fonte: Projeto blog.com.br

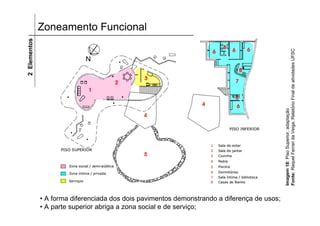

14. Zoneamento Funcional2Elementos
• A forma diferenciada dos dois pavimentos demonstrando a diferença de usos;
• A parte superior abriga a zona social e de serviço;
Imagem18:PisoSuperior,adaptação
Fonte:RaquelFerraridaVeiga,RelatórioFinaldeatividadesUFSC

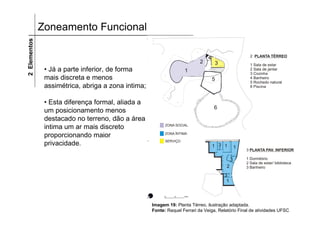

15. Zoneamento Funcional2Elementos
• Já a parte inferior, de forma
mais discreta e menos
assimétrica, abriga a zona intima;
• Esta diferença formal, aliada a
um posicionamento menos
destacado no terreno, dão a área
intima um ar mais discreto
proporcionando maior
privacidade.
Imagem 19: Planta Térreo, ilustração adaptada.
Fonte: Raquel Ferrari da Veiga, Relatório Final de atividades UFSC

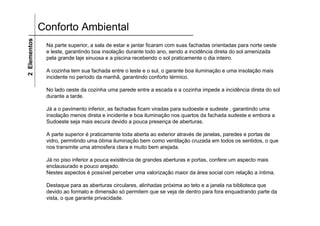

16. Conforto Ambiental2Elementos
Na parte superior, a sala de estar e jantar ficaram com suas fachadas orientadas para norte oeste
e leste, garantindo boa insolação durante todo ano, sendo a incidência direta do sol amenizada
pela grande laje sinuosa e a piscina recebendo o sol praticamente o dia inteiro.
A cozinha tem sua fachada entre o leste e o sul, o garante boa iluminação e uma insolação mais
incidente no período da manhã, garantindo conforto térmico.
No lado oeste da cozinha uma parede entre a escada e a cozinha impede a incidência direta do sol
durante a tarde.
Já a o pavimento inferior, as fachadas ficam viradas para sudoeste e sudeste , garantindo uma
insolação menos direta e incidente e boa iluminação nos quartos da fachada sudeste e embora a
Sudoeste seja mais escura devido a pouca presença de aberturas.
A parte superior é praticamente toda aberta ao exterior através de janelas, paredes e portas de
vidro, permitindo uma ótima iluminação bem como ventilação cruzada em todos os sentidos, o que
nos transmite uma atmosfera clara e muito bem arejada.
Já no piso inferior a pouca existência de grandes aberturas e portas, confere um aspecto mais
enclausurado e pouco arejado.
Nestes aspectos é possível perceber uma valorização maior da área social com relação a íntima.
Destaque para as aberturas circulares, alinhadas próxima ao teto e a janela na biblioteca que
devido ao formato e dimensão só permitem que se veja de dentro para fora enquadrando parte da
vista, o que garante privacidade.

17. Conforto Ambiental2Elementos
Imagem 20: Grupo de imagens referente ventilação e iluminação.
Fonte: Flickr hideki.

18. • A casa eleva-se, no topo do morro
de São Conrado, sendo privilegiada
com uma vista abrangente da baía
do Rio;
• Hoje em dia, a vegetação ao redor
é abundante, obstruindo um pouco a
visão. (ver imagem 21);
• Ao lado da residência há um curso
d’água, que continua fazendo seu
caminho sem ser prejudicado.
Edifício X Entorno2Relações
Imagem22:LevantamentoTopográfico.
Fonte:RaquelFerraridaVeiga.
Imagem21:Vegetaçãodoentorno.
Fonte:Luana-dantas.blogspot.com

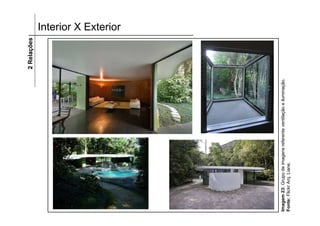

19. Interior X Exterior2Relações
Imagem23:Grupodeimagensreferenteventilaçãoeiluminação.
Fonte:FlickrArq.Liane.

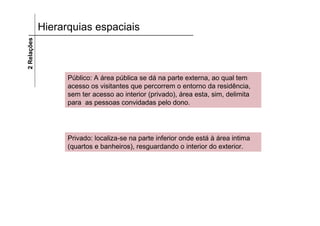

20. Hierarquias espaciais2Relações
Público: A área pública se dá na parte externa, ao qual tem
acesso os visitantes que percorrem o entorno da residência,
sem ter acesso ao interior (privado), área esta, sim, delimita
para as pessoas convidadas pelo dono.
Privado: localiza-se na parte inferior onde está à área intima
(quartos e banheiros), resguardando o interior do exterior.

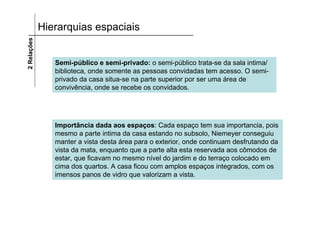

21. Hierarquias espaciais2Relações
Semi-público e semi-privado: o semi-público trata-se da sala intima/
biblioteca, onde somente as pessoas convidadas tem acesso. O semi-
privado da casa situa-se na parte superior por ser uma área de
convivência, onde se recebe os convidados.
Importância dada aos espaços: Cada espaço tem sua importancia, pois
mesmo a parte intima da casa estando no subsolo, Niemeyer conseguiu
manter a vista desta área para o exterior, onde continuam desfrutando da
vista da mata, enquanto que a parte alta esta reservada aos cômodos de
estar, que ficavam no mesmo nível do jardim e do terraço colocado em
cima dos quartos. A casa ficou com amplos espaços integrados, com os
imensos panos de vidro que valorizam a vista.

22. Simetria / Assimetria3Ordemdeidéias
A casa possui uma planta livre e orgânica, tornando-se assimétrica, isso
é mais evidente no pavimento superior, o qual não possui nenhum eixo
de simetria. A parte inferior possui mais regularidades, mas mesmo
assim, não é simétrica, pois teve como partido aproveitar os desníveis do
terreno sem realizar trabalhos de terraplanagem, etc.
Equilíbrio entre os elementos, ponto/contraponto, correspondências: a
residência aparenta estar equilibrada nos seus elementos de composição
mais marcantes: a pedra, a piscina e a laje, que contrapõem sua
estrutura e harmonizam a forma com o meio ambiente em que a casa foi
implantada.

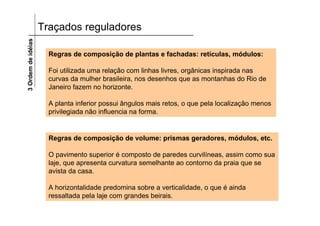

23. Traçados reguladores3Ordemdeidéias
Regras de composição de plantas e fachadas: retículas, módulos:
Foi utilizada uma relação com linhas livres, orgânicas inspirada nas
curvas da mulher brasileira, nos desenhos que as montanhas do Rio de
Janeiro fazem no horizonte.
A planta inferior possui ângulos mais retos, o que pela localização menos
privilegiada não influencia na forma.
Regras de composição de volume: prismas geradores, módulos, etc.
O pavimento superior é composto de paredes curvilíneas, assim como sua
laje, que apresenta curvatura semelhante ao contorno da praia que se
avista da casa.
A horizontalidade predomina sobre a verticalidade, o que é ainda
ressaltada pela laje com grandes beirais.

24. Partido4Partido
Imagen 24: Croqui da residência, Niemeyer.
Fonte: http://www.niemeyer.org.br/
Há uma tentativa de fazer com que a natureza
proporcione uma força alimentadora, A vista para o
mar e a preocupação com o declive acentuado do
terreno foram pontos para o pensamento da
composição arquitetônica da obra.
“...foi essa casa que permitiu uma simbiose entre a
arquitetura e a paisagem (...), levada a um grau
raramente alcançado...”
“Minha preocupação foi projetar essa residência com inteira liberdade,
adaptando-a aos desníveis do terreno, sem o modificar, fazendo-a em
curvas, de forma a permitir que a vegetação nelas penetre, sem a separação
ostensiva da linha reta”. O arquiteto aproveitou, então, o desnível do terreno
para implantar, no nível de menor cota, o andar inferior, e num nível mais
elevado o andar superior e a zona da piscina.

25. Semântica e Conceito

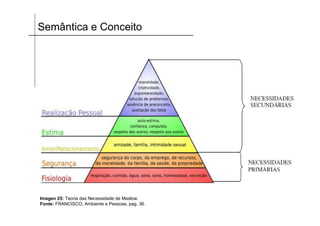

Imagen 25: Teoria das Necessidade de Maslow.
Fonte: FRANCISCO, Ambiente e Pessoas, pag. 36.

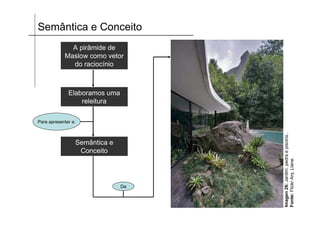

26. Semântica e Conceito
A pirâmide de
Maslow como vetor
do raciocínio
Elaboramos uma
releitura
Semântica e
Conceito
Para apresentar a:
Da
Imagen26:Jardim,pedraepiscina..
Fonte:FlickrArq.LIane.

27. Semântica e Conceito

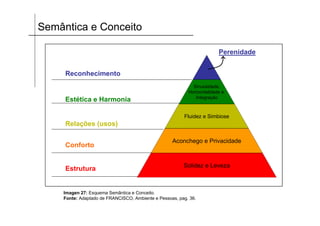

Imagen 27: Esquema Semântica e Conceito.
Fonte: Adaptado de FRANCISCO, Ambiente e Pessoas, pag. 36.
Sinuosidade,
Horizontalidade e
Integração
Fluidez e Simbiose
Aconchego e Privacidade
Solidez e Leveza
Reconhecimento
Estética e Harmonia
Relações (usos)
Conforto
Estrutura
Perenidade

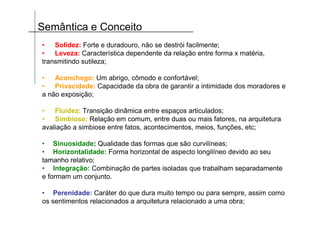

28. Semântica e Conceito
• Solidez: Forte e duradouro, não se destrói facilmente;
• Leveza: Característica dependente da relação entre forma x matéria,
transmitindo sutileza;
• Aconchego: Um abrigo, cômodo e confortável;
• Privacidade: Capacidade da obra de garantir a intimidade dos moradores e
a não exposição;
• Fluidez: Transição dinâmica entre espaços articulados;
• Simbiose: Relação em comum, entre duas ou mais fatores, na arquitetura
avaliação a simbiose entre fatos, acontecimentos, meios, funções, etc;
• Sinuosidade: Qualidade das formas que são curvilíneas;
• Horizontalidade: Forma horizontal de aspecto longilíneo devido ao seu
tamanho relativo;
• Integração: Combinação de partes isoladas que trabalham separadamente
e formam um conjunto.
• Perenidade: Caráter do que dura muito tempo ou para sempre, assim como
os sentimentos relacionados a arquitetura relacionado a uma obra;

29. Maquete
Materiais
• Base em madeira;
• Planta escala 1/100;
• Isopor placa La Pluma;
• Placa Poliestireno;
• Palitos de churrasco;
• Tintas;
• Papel cartão preto;
• Cianoacrilato;
• Lamina de retroprojetor.
Imagens 28: Maquete da Residência analisada.
Fonte: Acervo equipe.

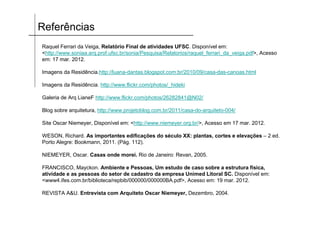

30. Referências
Raquel Ferrari da Veiga, Relatório Final de atividades UFSC. Disponível em:
<http://www.soniaa.arq.prof.ufsc.br/sonia/Pesquisa/Relatorios/raquel_ferrari_da_veiga.pdf>, Acesso
em: 17 mar. 2012.
Imagens da Residência.http://luana-dantas.blogspot.com.br/2010/09/casa-das-canoas.html
Imagens da Residência. http://www.flickr.com/photos/_hideki
Galeria de Arq LianeF http://www.flickr.com/photos/26282841@N02/
Blog sobre arquitetura, http://www.projetoblog.com.br/2011/casa-do-arquiteto-004/
Site Oscar Niemeyer, Disponível em: <http://www.niemeyer.org.br/>, Acesso em 17 mar. 2012.
WESON, Richard. As importantes edificações do século XX: plantas, cortes e elevações – 2 ed.
Porto Alegre: Bookmann, 2011. (Pág. 112).
NIEMEYER, Oscar. Casas onde morei. Rio de Janeiro: Revan, 2005.
FRANCISCO, Mayckon. Ambiente e Pessoas, Um estudo de caso sobre a estrutura física,
atividade e as pessoas do setor de cadastro da empresa Unimed Litoral SC. Disponível em:
<www4.ifes.com.br/biblioteca/repbib/000000/000000BA.pdf>, Acesso em: 19 mar. 2012.
REVISTA A&U. Entrevista com Arquiteto Oscar Niemeyer, Dezembro, 2004.
