API - II, Apresentação casa Mia

ATELIÊ DE PROJIMEAGETMO INTEGRADO II
UFU - FAUED
casa mía
matias pons estel
santa fé, argentina
2013
alunos ana luiza maciel
ana vívian gontijo
marco túlio sousa
pedro machado
UBERLÂNDIA - 2014

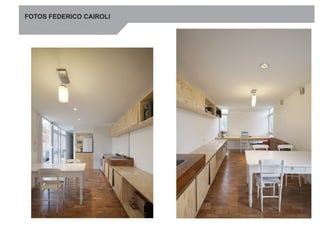

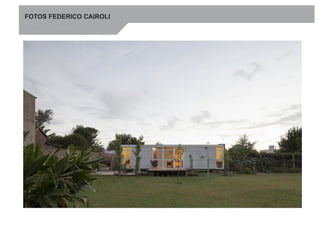

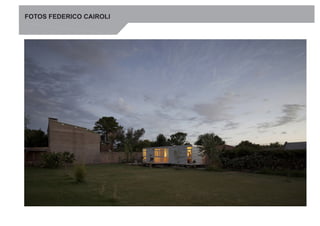

MATIAS PONS ESIMATGEMEL
Nasceu em Santa Fé, na Argentina, em 19 de fevereiro de 1985.
Possui Bacharelado em Contabilidade, e Pós-Graduação pela
Escola de Santo Tomar, concluídos em 2002.
Ingressou como estudante da Faculdade de Arquitetura,
Desenho e Urbanismo da Universidad Nacional del Litoral, em 2010.
Atualmente faz parte das tarefas de estudo Encostas, como desenhista
de design e consultoria de obras.
Ocupou posições como a de representante estagiário da FADU-UNL, de Secretário de
Planejamento Urbano, de Secretário de Gestão do Território, de Diretor Executivo Design
Urbano da Cidade de Santa Fé.
Desde 2008 faz estágio de docência em Arquitetura orientado pelo
Arquiteto Eduardo Navarro, professor responsável.

PARÂMETRO

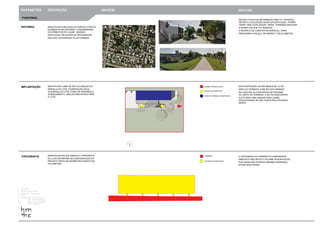

ENTORNO
casa mía
matias pons estel
2013
ana vívian gontijo
marco túlio sousa
pedro machado
DESCRIÇÃO IIMMAAGGEEMM SÍNTESE
ACESSO POR BICILCETA
TERRENO
VOLUME DA EDIFICAÇÃO
DEVIDO A FALTA DE INFORMAÇÃO NÃO FOI POSSÍVEL
OBTER A LOCALIZAÇÃO EXATA DA EDIFICAÇÃO. PORÉM
TENDO UMA LOCALIZAÇÃO ‘GERAL’ PODEMOS ANALISAR
O BAIRRO EM QUE FOI INSERIDA.
O BAIRRO É DE CARÁTER RESIDENCIAL, ONDE
PREDOMINA A ESCALA ‘DE BAIRRO’ E SEUS HÁBITOS.
ESTA EDIFICAÇÃO OCUPA MENOS DE 1/3 DA
ÁREA DO TERRENO. COM RECÚOS MÍNIMOS
NO LADO SUL ELA ENCONTRA-SE PRÓXIMA
DO LIMITE DO TERRENO, E NA FACHADA NORTE
ELA POSSUI UMA GRANDE ÁREA VERDE.
SEUS ACESSOS SE DÃO TODOS PELA FACHADA
NORTE.
A TOPOGRAFIA DO TERRENO É CONSIDERADA
SIMPLES E NÃO AFETA O VOLUME DA EDIFICAÇÃO,
POR ASSIM NÃO POSSUIR GRANDE DIFERENÇA
ACESSO DE PEDESTRE
ÁREA DO TERRENO CONSTRUÍDA
IDENTIFICAR A RELAÇÃO DO EDIFÍCIO COM OS
ELEMENTOS DE ENTORNO, CONSIDERANDO
OS ATRIBUTOS DO LUGAR - MASSAS
EDIFICADAS, RELAÇÕES DE PROXIMIDADE,
DIÁLOGO, INTEGRAÇÃO OU AUTONOMIA.
IDENTIFICAR COMO SE DÁ A OCUPAÇÃO DA
PARCELA DO LOTE, A DISPOSIÇÃO DO(S)
ACESSO(S) AO LOTE; COMO SE ORGANIZA O
AGENCIAMENTO, UMA LEITURA DA RUA PARA
O LOTE.
IDENTIFICAR EM QUE MEDIDA A TOPOGRAFIA
DO LOTE INTERFERE NA CONFIGURAÇÃO DO
PROJETO TANTO NA GEOMETRIA QUANTO NA
VOLUMETRIA.
FUNCIONAL
IMPLANTAÇÃO
TOPOGRAFIA
ENTRE SEUS NÍVEIS.
ACESSO
ACESSO
ACESSO

PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE
ACESSO
ORIENTAÇÃO
SOLAR
INSOLAÇÃO
CIRCULAÇÃO E
ACESSOS
ZONEAMENTO
SETORIZAÇÃO
A FACHADA NORTE AONDE SE ENCONTRAM
GRANDE PARTE DAS ABERTURAS DA CASA
PERMANECE SOMBREADA GRANDE PARTE DO
DIA, TORNANDO O AMBIENTE AGRADÁVEL
DO PONTO DE VISTA TÉRMICO, POIS A CIDADE
POSSUI CLIMA ÁRIDO, SENDO ESSE UM CLIMA
SECO E COM MENOR NÚMERO DE PRECIPITAÇOES.
$&$6$32668,80$&,5&8/$d20$5&$'$32580(,;2
&(175$/48(e(9,'(1&,$'$3(/$(6&$'$
QUANTO AOS ACESSOS, NA FACHADA SUD
+È80$(175$'$',5(72'$58$21'(
(1&2175$6(2(67Ò',21$)$&+$'$68'(67(
+È2$&(66235,1&,3$/'$1'23$5$2+$//(1$
)$&+$'$125'(67(+È80$&(662$2*5$1'(
QUINTAL.
COM UM ZONEAMENTO BASTANTE DIFERENCIADO, O ARQ
,17(*5$26$0%,(17(662&,$,6Ë17,026'(6(59,d2('(
TRABALHO NOS DOIS PAVIMENTOS, PRINCIPALMENT
683(5,2521'()$=862'(',9,6Ï5,$60Ï9(,63$5$',9,',526
AMBIENTES.
$66,012+È80$6(725,=$d2'($0%,(17(65,*2526$0$6
6,0(63$d2648('($&25'2
&20$1(&(66,'$'('235235,(7È5,232'(6(59,5$',9(5626
USOS.
ÁREA DE CIRCULAÇÃO
ACESSO PARA RUA
ACESSO PRINCIPAL
SOCIAL
ÍNTIMO
CIRCULAÇÃO
IDENTIFICAR A INTERFERÊNCIA DA
ORIENTAÇÃO SOLAR/INSOLAÇÃO NA
CONFIGURAÇÃO NO PROJETO, NA
DETERMINAÇÃO DA LOCALIZAÇÃO DOS
SETORES.
IDENTIFICAR COMO AS RELAÇÕES DE ACESSO
E CIRCULAÇÃO OCORREM NO INTERIOR DO
LOTE, IDENTIFICAR O(S) ACESSO(S) EXTERIOR
- INTERIOR E COMO SE ORGANIZA A
CIRCULAÇÃO NO INTERIOR DA EDIFICAÇÃO,
OS PRINCIPAIS FLUXOS ENTRE OS AMBIENTES
E/OU SETORES.
IDENTIFICAR OS USOS DOS AMBIENTES E
AGRUPÁ-LOS SEGUNDO ZONAS/SETORES
AFINS E ANALISAR A ARTICULAÇÃO ENTRE
OS SETORES.
casa mía
matias pons estel
2013
ana vívian
marco túlio
pedro
PERSPECTIVA COMSOMBRA DAS 07 HORAS PERSPECTIVA COM SOMBRA DAS 09 HORAS
PERSPECTIVA COM SOMBRA DAS 12 HORAS PERSPECTIVA COM SOMBRA DAS 16 HORAS
gontijo
sousa
machado

PARÂMETRO DESCRIÇÃO IMAGEM SÍNTESE

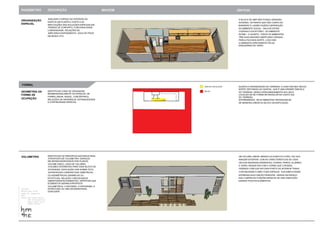

ORGANIZAÇÃO
ESPACIAL
FORMAL
GEOMETRIA DA
FORMA DE
OCUPAÇÃO
VOLUMETRIA
ÁREA DE CIRCULAÇÃO
RECUO
O BLOCO DE 36M² NÃO POSSUI GRANDES
DIVISÕES. OS PERFIS QUE DÃO CORPO AO
BANHEIRO E LAVABO FAZEM A SEPARAÇÃO
DO AMBIENTE SOCIAL - SALA DE ESTAR,
COZINHA E ESCRITÓRIO - DO AMBIENTE
ÍNTIMO - O QUARTO. TODOS OS AMBIENTES
TÊM SUAS MAIORES ABERTURAS VIRADAS
PARA A FACHADA NORTE, LOGO SÃO
ILUMINADOS DIRETAMENTE PELAS
ESQUADRIAS DE VIDRO.
QUANTO A ORGANIZAÇÃO NO TERRENO, A CASA TEM SEU RECUO
NORTE DESTINADO AO QUINTAL, QUE É UMA GRANDE PARCELA
DO TERRENO, SENDO APROXIMADAMENTE 80% DELE.
LOCALIZA-SE DE FORMA RETANGULAR NO CANTO SUL
DO TERRENO.
INTERNAMENTE, SEUS AMBIENTES ORGANIZAM-SE
DE MANEIRA LINEAR AO BLOCO DA EDIFICAÇÃO.
UM VOLUME LINEAR, BRANCO ELEVADO DO CHÃO, FAZ SUA
IMAGEM EXTERIOR, COM AS CARACTERÍSTICAS DE CADA
UM DOS MATERIAIS APARENTES: CHAPAS, PERFIS, ALUMÍNIO
E VIDRO; RESSALTAR COM O VERDE QUE O RODEIA,
FAZENDO COM QUE EM CADA PONTO DO INTERIOR TENHA
EXPRESSA SUA FUNÇÃO PRINCIPAL: GERAR UM ESPAÇO
ANALISAR O ESPAÇO NO INTERIOR DO
EDIFÍCIO EM PLANTA E CORTE E AS
IMPLICAÇÕES DAS SOLUÇÕES ESPACIAIS EM
TERMOS DE CONFORTO, FUNCIONALIDADE,
LUMINOSIDADE, RELAÇÕES DE
AMPLIDÃO/CONFINAMENTO, JOGO DE PISOS
EM NÍVEIS, ETC.
IDENTIFICAR COMO SE ORGANIZAM
BIDIMENSIONALMENTE OS ESPAÇOS: DE
FORMA LINEAR, RADIAL, CONCÊNTRICA,
RELAÇÕES DE HIERARQUIA, ESTANQUEIDADE
E CONTINUIDADE ESPACIAL.
IDENTIFICAR OS PRINCÍPIOS ADOTADOS PARA
A PROPOSTA DE VOLUMETRIA: ESPAÇOS
DELIMITADOS/DEFINIDOS POR PLANOS,
VOLUME ÚNICO, JOGO DE VOLUMES,
VOLUMES DIFERENTES PARA CADA BLOCO DE
ATIVIDADES, EDIFICAÇÃO SOB SOBRE-TETO,
‘ESTRATÉGIAS COMPOSITIVAS’ SIMÉTRICAS
OU ASSIMÉTRICAS (DINÂMICAS OU
ESTÁTICAS), RELAÇÃO CHEIOS/VAZIOS
(ABERTURAS/FECHAMENTOS). VERIFICAR QUE
ELEMENTOS GERAM A PROPOSTA
VOLUMÉTRICA: O ENTORNO, O PROGRAMA, A
ESTRUTURA OU UMA IDIOSSINCRASIA
QUALQUER.
casa mía
matias pons estel
2013
ana vívian
marco túlio
pedro
CONTINUIDADE E AMPLITUDE ESPACIAL. SUA SIMPLICIDADE
QUE CUMPRA AS FUNÇÕES BÁSICAS DE UMA HABITAÇÃO
USANDO POUCOS ELEMENTOS.
gontijo
sousa
machado

PARÂMETROS DESCRIÇÃO IMAGEM SÍNTESE

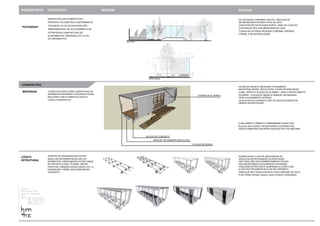

"FACHADAS"
CONSTRUTIVO
LÓGICA
ESTRUTURAL
AS FACHADAS COMPÕEM O BLOCO, SÃO ELAS AS
DELIMITADORAS DA ÁREA TOTAL DA CASA.
COM EXCEÇÃO DA FACHADA NORTE, ONDE SE LOCALIZA
A ENTRADA E 90% DAS ABERTURAS DA CASA,
TODAS AS OUTRAS SEGUEM O MESMO PADRÃO
FORMAL E DE MATERIALIDADE.
HÁ NESTE PROJETO MATERIAIS TIPICAMENTE
INDUSTRIALIZADOS, RECICLÁVEIS, FÁCEIS DE MANUSEAR,
COMO: PERFIS E PLACAS DE ALUMÍNIO - PARA O REVESTIMENTO
EXTERNO - PLACAS DE GESSO E PARQUET DE MADEIRA -
PARA O ACABAMENTO INTERNO.
OS BLOCOS DE CONCRETO SÃO OS ÚNICOS ELEMENTOS
ÚMIDOS DA EDIFICAÇÃO.
O ISOLAMENTO TÉRMICO E IMPERMEABILIZAÇÃO DAS
PLACAS QUE FAZEM O REVESTIMENTO EXTERNO SÃO
TODAS COBERTAS COM SPRAY INJETADO DE POLIURETANO.
EVIDENCIA-SE O USO DE UMA ESPÉCIE DE
GAIOLA NA ESTRUTURAÇÃO DA EDIFICAÇÃO.
NÃO PODE SER VISTA APARENTEMENTE DEVIDO
AOS REVESTIMENTOS EXTERNOS E INTERNOS.
TODA ESSA ESTRUTURA É SUSPENSA DO CHÃO COM
PARA QUE NÃO TENHA CONTATO COM A UMIDADE DO SOLO,
MATERIAIS
IDENTIFICAR QUE ELEMENTOS DA
PROPOSTA VOLUMÉTRICA CONFORMAM AS
‘FACHADAS’ OU SE AS FACHADAS SÃO
INDEPENDENTES; SE HÁ OCORRÊNCIA DE
ESTRATÉGIAS COMPOSITIVAS (DE
ALINHAMENTOS, MATERIAIS, ETC.) E DO
DE ORNAMENTOS.
O OBJETIVO DESTE ITEM É IDENTIFICAR OS
DIFERENTES MATERIAIS UTILIZADOS E SUAS
RELAÇÕES COM A FORMA DA CASA E A
LÓGICA CONSTRUTIVA.
ATRAVÉS DE DESENHOS ANALÍTICOS
BUSCA-SE ENTENDER QUAIS SÃO OS
DIFERENTES COMPONENTES ESTRUTURAIS
DO PROJETO (VIGAS, PILARES, ARCOS,
PÓRTICOS, PAREDES ESTRUTURAIS, ETC.) E
EVIDENCIAR O PAPEL QUE EXERCEM NO
CONJUNTO.
casa mía
matias pons estel
2013
ana vívian
marco túlio
pedro
PLACAS DE GESSO
BLOCO DE CONCRETO
PARQUET DE MADEIRA RECICLÁVEL
CHAPAS DE ALUMÍNIO
O USO DOS PEQUENOS BLOCOS DE CONCRETO,
É EM TORNO DESSA ‘GAIOLA’ QUE A CASA É CONCEBIDA.
gontijo
sousa
machado

PARÂMETROS DESCRIÇÃO IMAGEM SÍNTESE

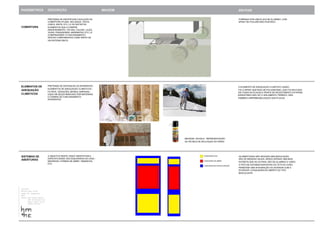

COBERTURA
ELEMENTOS DE
ADEQUAÇÃO
CLIMÁTICOS
SISTEMAS DE
ABERTURAS
FORMADA POR UMA PLACA DE ALUMÍNIO, COM
SPRAY DE POLIURETANO INJETADO.
AS ABERTURAS NÃO SEGUEM UMA MODULAÇÃO,
SÃO DE MEDIDAS IGUAIS, SENDO APENAS UMA MAIS
ESTREITA QUE AS OUTRAS; SÃO DE ALUMÍNIO E VIDRO.
O FATO DE ESTAREM DISPOSTAS DO TETO AO CHÃO,
PERMITEM UMA INTEGRAÇÃO DO INTERIOR COM O
EXTERIOR. A ESQUADRIA DE ABRIR É DO TIPO
BASCULANTE.
PRETENDE-SE IDENTIFICAR A SOLUÇÃO DE
COBERTURA (PLANA, INCLINADA, TELHA,
CASCA, MISTA, ETC.) E OS DISTINTOS
ELEMENTOS QUE A COMPÕE
(MADEIRAMENTO, TELHAS, CALHAS, LAJES,
VIGAS, PINGADEIRAS, ARREMATES, ETC.) E
COMPREENDER O FUNCIONAMENTO
DESTES COMPONENTES COMO PARTE DE
UM SISTEMA ÚNICO.
PRETENDE-SE DISTINGUIR OS DIFERENTES
ELEMENTOS DE ADEQUAÇÃO CLIMÁTICOS -
FILTROS, VEDAÇÕES, BRISES, EMPENAS -
CADA UM DELES MARCADO POR MATERIAIS
E FORMAS DE FUNCIONAMENTO
DIFERENTES.
O OBJETIVO NESTE ITEM É IDENTIFICAR A
ESPECIFICIDADE DAS ESQUADRIAS DA CASA -
MATERIAIS, FORMAS DE ABRIR, TAMANHOS,
ETC.
ESQUADRIA FIXA
ESQUADRIA DE ABRIR
ESQUADRIA DE ESTRUTURAÇÃO
casa mía
matias pons estel
2013
ana vívian
marco túlio
pedro
O ELEMENTO DE ADEQUAÇÃO CLIMÁTICO USADO
FOI O SPRAY INJETADO DE POLIURETANO, QUE FOI APLICADO
EM TODAS AS PLACAS E PERFIS DE REVESTIMENTO EXTERNO.
GARANTINDO NÃO SÓ O ISOLAMENTO TÉRMICO, MAS
TAMBÉM A IMPERBEABILIZAÇÃO DAS PLACAS.
IMAGENS: GOOGLE - REPRESENTAÇÃO
DA TÉCNICA DE APLICAÇÃO DO SPRAY.
gontijo
sousa
machado
