A Tower House é uma casa de férias localizada no norte do estado de Nova York, projetada pelo estúdio Gluck+ como uma transição da floresta para o topo das árvores. O projeto utiliza painéis de vidro para camuflar a casa na paisagem e oferece vistas panorâmicas do entorno arborizado. A casa possui cinco andares dispostos verticalmente com zonas separadas para áreas sociais e íntimas.

1. Universidade Federal De Uberlândia
Faculdade De Arquitetura e Urbanismo e Design
Ateliê De Projeto Integrado II
ANÁLISE PROJETUAL :
TOWER HOUSE
GLUCK +
Eric Otavio Moreira 11411ARQ021
Matheus Kristhian Cardoso 11411ARQ005
Vanessa Araújo Campelo 11411ARQ029

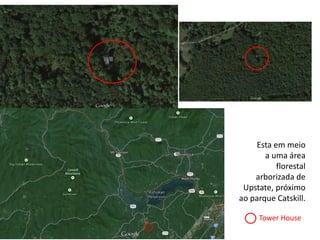

2. Esta em meio
a uma área
florestal
arborizada de
Upstate, próximo
ao parque Catskill.
Nova York
Tower House

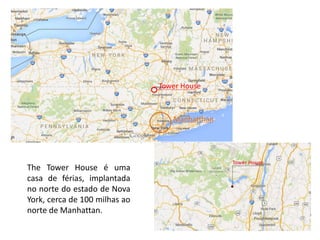

3. Tower House
Manhatthan
The Tower House é uma
casa de férias, implantada
no norte do estado de Nova
York, cerca de 100 milhas ao
norte de Manhattan.

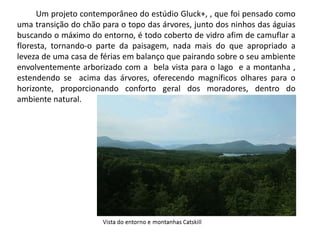

4. Um projeto contemporâneo do estúdio Gluck+, , que foi pensado como
uma transição do chão para o topo das árvores, junto dos ninhos das águias
buscando o máximo do entorno, é todo coberto de vidro afim de camuflar a
floresta, tornando-o parte da paisagem, nada mais do que apropriado a
leveza de uma casa de férias em balanço que pairando sobre o seu ambiente
envolventemente arborizado com a bela vista para o lago e a montanha ,
estendendo se acima das árvores, oferecendo magníficos olhares para o
horizonte, proporcionando conforto geral dos moradores, dentro do
ambiente natural.

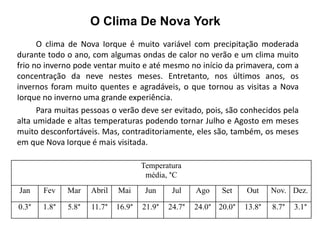

5. O Clima De Nova York
O clima de Nova Iorque é muito variável com precipitação moderada
durante todo o ano, com algumas ondas de calor no verão e um clima muito
frio no inverno pode ventar muito e até mesmo no início da primavera, com a
concentração da neve nestes meses. Entretanto, nos últimos anos, os
invernos foram muito quentes e agradáveis, o que tornou as visitas a Nova
Iorque no inverno uma grande experiência.
Para muitas pessoas o verão deve ser evitado, pois, são conhecidos pela
alta umidade e altas temperaturas podendo tornar Julho e Agosto em meses
muito desconfortáveis. Mas, contraditoriamente, eles são, também, os meses
em que Nova Iorque é mais visitada.
Temperatura
média, °C
Jan Fev Mar Abril Mai Jun Jul Ago Set Out Nov. Dez.
0.3° 1.8° 5.8° 11.7° 16.9° 21.9° 24.7° 24.0° 20.0° 13.8° 8.7° 3.1°

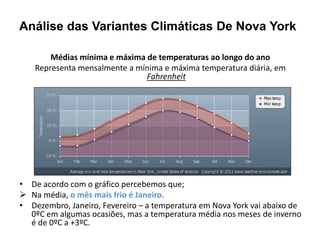

6. Análise das Variantes Climáticas De Nova York
Médias mínima e máxima de temperaturas ao longo do ano
Representa mensalmente a mínima e máxima temperatura diária, em
Fahrenheit
• De acordo com o gráfico percebemos que;
 Na média, o mês mais frio é Janeiro.
• Dezembro, Janeiro, Fevereiro – a temperatura em Nova York vai abaixo de
0ºC em algumas ocasiões, mas a temperatura média nos meses de inverno
é de 0ºC a +3ºC.

7. • A Primavera é a melhor época para visitar Nova York: em Março, a
temperatura é de +5ºC a 7ºC, em Abril e Maio já é quente em Nova York,
mas não tão quente.
 Os meses Junho, Julho, Agosto e Setembro têm uma boa temperatura
média, porém, o mês mais quente é Julho.
• Junho é uma boa época para visitar Nova York, mas pode ficar muito
quente em Julho e Agosto. A temperatura média no verão é de +25ºC a
28ºC, mas devido à umidade a temperatura pode parecer mais alta.
 Outubro é o mês mais seco
• O Outono, da mesma forma que a Primavera, é a melhor época para
visitar Nova York. O clima ainda está quente em Setembro e Outubro, e
fica um pouco mais frio a partir da segunda quinzena de Novembro.

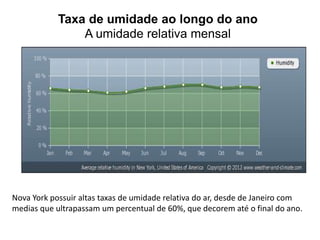

8. Taxa de umidade ao longo do ano
A umidade relativa mensal
Nova York possuir altas taxas de umidade relativa do ar, desde de Janeiro com
medias que ultrapassam um percentual de 60%, que decorem até o final do ano.

9. Há uma oscilação da umidade do ar mínima entre os meses de
Fevereiro a Maio atingindo a média, dessa forma o um curto período
que apresentam os menores valores A partir de Junho as taxas tendem
a aumentarem, atingindo a mais elevado no mês de Agosto como as
maiores taxas relativas de vapor de água no ar indicativos acima de
70%, tornando-o mais úmido.
Os números continuam altos de Agosto a Janeiro.

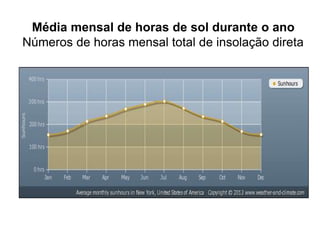

10. Média mensal de horas de sol durante o ano
Números de horas mensal total de insolação direta

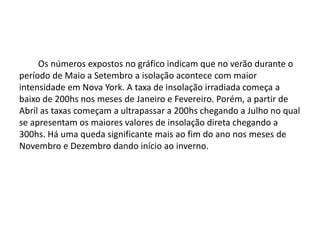

11. Os números expostos no gráfico indicam que no verão durante o
período de Maio a Setembro a isolação acontece com maior
intensidade em Nova York. A taxa de insolação irradiada começa a
baixo de 200hs nos meses de Janeiro e Fevereiro. Porém, a partir de
Abril as taxas começam a ultrapassar a 200hs chegando a Julho no qual
se apresentam os maiores valores de insolação direta chegando a
300hs. Há uma queda significante mais ao fim do ano nos meses de
Novembro e Dezembro dando início ao inverno.

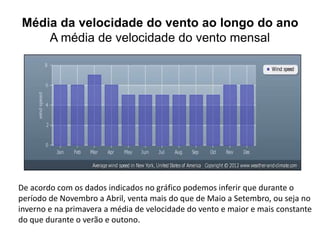

12. Média da velocidade do vento ao longo do ano
A média de velocidade do vento mensal
De acordo com os dados indicados no gráfico podemos inferir que durante o
período de Novembro a Abril, venta mais do que de Maio a Setembro, ou seja no
inverno e na primavera a média de velocidade do vento e maior e mais constante
do que durante o verão e outono.

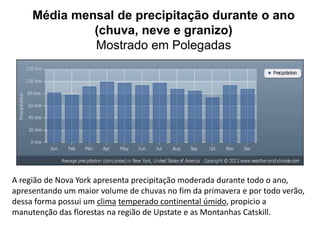

13. Média mensal de precipitação durante o ano
(chuva, neve e granizo)
Mostrado em Polegadas
A região de Nova York apresenta precipitação moderada durante todo o ano,
apresentando um maior volume de chuvas no fim da primavera e por todo verão,
dessa forma possui um clima temperado continental úmido, propicio a
manutenção das florestas na região de Upstate e as Montanhas Catskill.

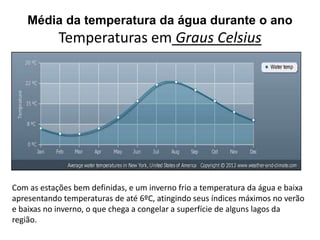

14. Média da temperatura da água durante o ano
Temperaturas em Graus Celsius
Com as estações bem definidas, e um inverno frio a temperatura da água e baixa
apresentando temperaturas de até 6ºC, atingindo seus índices máximos no verão
e baixas no inverno, o que chega a congelar a superfície de alguns lagos da
região.

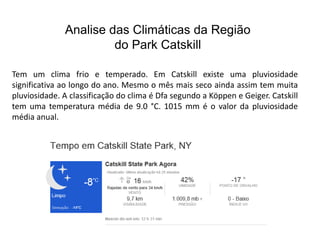

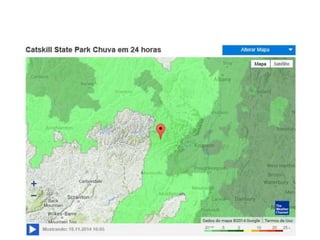

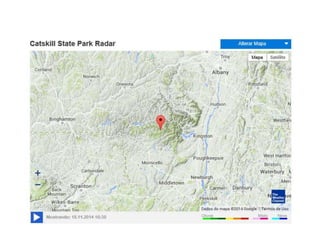

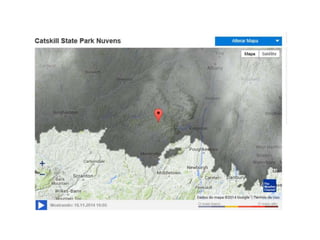

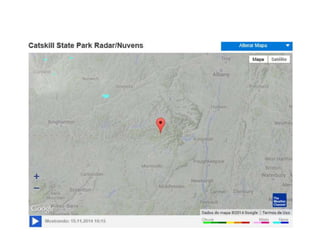

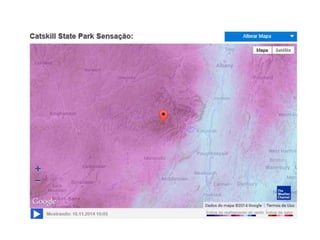

15. Analise das Climáticas da Região
do Park Catskill
Tem um clima frio e temperado. Em Catskill existe uma pluviosidade
significativa ao longo do ano. Mesmo o mês mais seco ainda assim tem muita
pluviosidade. A classificação do clima é Dfa segundo a Köppen e Geiger. Catskill
tem uma temperatura média de 9.0 °C. 1015 mm é o valor da pluviosidade
média anual.

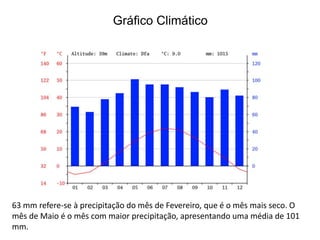

16. Gráfico Climático
63 mm refere-se à precipitação do mês de Fevereiro, que é o mês mais seco. O
mês de Maio é o mês com maior precipitação, apresentando uma média de 101
mm.

17. Tabela Climática
38 mm é a diferença de precipitação entre o mês mais seco e o mês mais
chuvoso. As temperaturas médias variam 27.0 °C ao longo do ano.

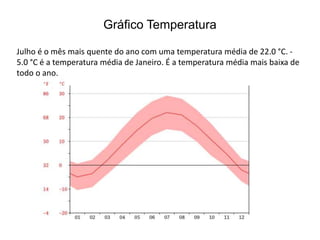

18. Gráfico Temperatura
Julho é o mês mais quente do ano com uma temperatura média de 22.0 °C. -
5.0 °C é a temperatura média de Janeiro. É a temperatura média mais baixa de
todo o ano.

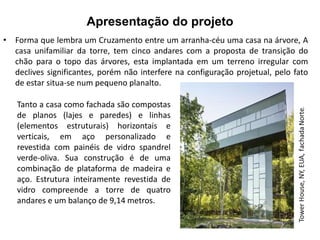

26. Apresentação do projeto
• Forma que lembra um Cruzamento entre um arranha-céu uma casa na árvore, A
casa unifamiliar da torre, tem cinco andares com a proposta de transição do
chão para o topo das árvores, esta implantada em um terreno irregular com
declives significantes, porém não interfere na configuração projetual, pelo fato
de estar situa-se num pequeno planalto.
Tanto a casa como fachada são compostas
de planos (lajes e paredes) e linhas
(elementos estruturais) horizontais e
verticais, em aço personalizado e
revestida com painéis de vidro spandrel
verde-oliva. Sua construção é de uma
combinação de plataforma de madeira e
aço. Estrutura inteiramente revestida de
vidro compreende a torre de quatro
andares e um balanço de 9,14 metros.

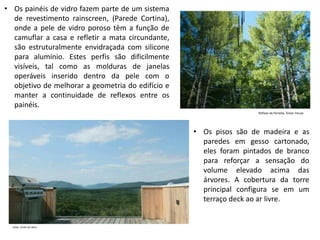

27. • Os painéis de vidro fazem parte de um sistema
de revestimento rainscreen, (Parede Cortina),
onde a pele de vidro poroso têm a função de
camuflar a casa e refletir a mata circundante,
são estruturalmente envidraçada com silicone
para alumínio. Estes perfis são dificilmente
visíveis, tal como as molduras de janelas
operáveis inserido dentro da pele com o
objetivo de melhorar a geometria do edifício e
manter a continuidade de reflexos entre os
painéis.
• Os pisos são de madeira e as
paredes em gesso cartonado,
eles foram pintados de branco
para reforçar a sensação do
volume elevado acima das
árvores. A cobertura da torre
principal configura se em um
terraço deck ao ar livre.

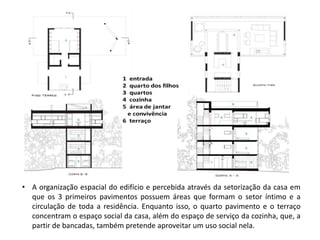

28. • A organização espacial do edifício e percebida através da setorização da casa em
que os 3 primeiros pavimentos possuem áreas que formam o setor íntimo e a
circulação de toda a residência. Enquanto isso, o quarto pavimento e o terraço
concentram o espaço social da casa, além do espaço de serviço da cozinha, que, a
partir de bancadas, também pretende aproveitar um uso social nela.

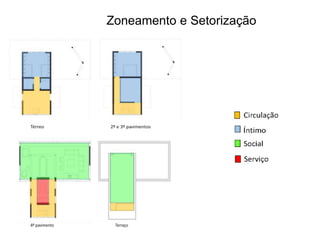

29. Zoneamento e Setorização

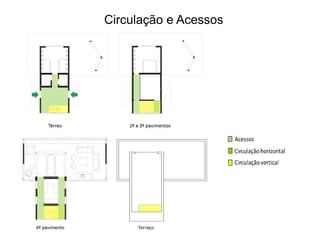

30. Circulação e Acessos

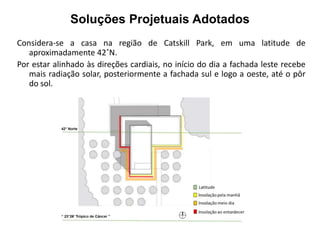

31. Soluções Projetuais Adotados
Considera-se a casa na região de Catskill Park, em uma latitude de
aproximadamente 42˚N.
Por estar alinhado às direções cardiais, no início do dia a fachada leste recebe
mais radiação solar, posteriormente a fachada sul e logo a oeste, até o pôr
do sol.

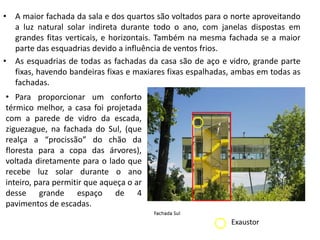

32. • A maior fachada da sala e dos quartos são voltados para o norte aproveitando
a luz natural solar indireta durante todo o ano, com janelas dispostas em
grandes fitas verticais, e horizontais. Também na mesma fachada se a maior
parte das esquadrias devido a influência de ventos frios.
• As esquadrias de todas as fachadas da casa são de aço e vidro, grande parte
fixas, havendo bandeiras fixas e maxiares fixas espalhadas, ambas em todas as
fachadas.
• Para proporcionar um conforto
térmico melhor, a casa foi projetada
com a parede de vidro da escada,
ziguezague, na fachada do Sul, (que
realça a “procissão” do chão da
floresta para a copa das árvores),
voltada diretamente para o lado que
recebe luz solar durante o ano
inteiro, para permitir que aqueça o ar
desse grande espaço de 4
pavimentos de escadas.
Exaustor

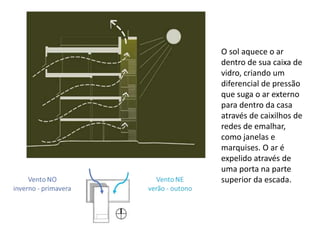

33. O sol aquece o ar
dentro de sua caixa de
vidro, criando um
diferencial de pressão
que suga o ar externo
para dentro da casa
através de caixilhos de
redes de emalhar,
como janelas e
marquises. O ar é
expelido através de
uma porta na parte
superior da escada.

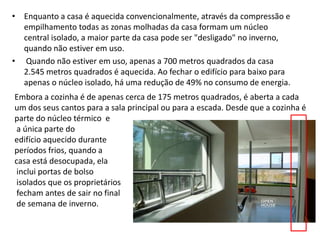

34. • Enquanto a casa é aquecida convencionalmente, através da compressão e
empilhamento todas as zonas molhadas da casa formam um núcleo
central isolado, a maior parte da casa pode ser "desligado" no inverno,
quando não estiver em uso.
• Quando não estiver em uso, apenas a 700 metros quadrados da casa
2.545 metros quadrados é aquecida. Ao fechar o edifício para baixo para
apenas o núcleo isolado, há uma redução de 49% no consumo de energia.
Embora a cozinha é de apenas cerca de 175 metros quadrados, é aberta a cada
um dos seus cantos para a sala principal ou para a escada. Desde que a cozinha é
parte do núcleo térmico e
a única parte do
edifício aquecido durante
períodos frios, quando a
casa está desocupada, ela
inclui portas de bolso
isolados que os proprietários
fecham antes de sair no final
de semana de inverno.

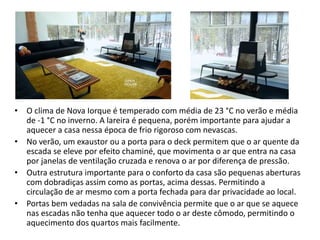

35. • O clima de Nova Iorque é temperado com média de 23 °C no verão e média
de -1 °C no inverno. A lareira é pequena, porém importante para ajudar a
aquecer a casa nessa época de frio rigoroso com nevascas.
• No verão, um exaustor ou a porta para o deck permitem que o ar quente da
escada se eleve por efeito chaminé, que movimenta o ar que entra na casa
por janelas de ventilação cruzada e renova o ar por diferença de pressão.
• Outra estrutura importante para o conforto da casa são pequenas aberturas
com dobradiças assim como as portas, acima dessas. Permitindo a
circulação de ar mesmo com a porta fechada para dar privacidade ao local.
• Portas bem vedadas na sala de convivência permite que o ar que se aquece
nas escadas não tenha que aquecer todo o ar deste cômodo, permitindo o
aquecimento dos quartos mais facilmente.

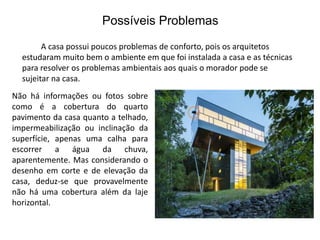

36. Possíveis Problemas
A casa possui poucos problemas de conforto, pois os arquitetos
estudaram muito bem o ambiente em que foi instalada a casa e as técnicas
para resolver os problemas ambientais aos quais o morador pode se
sujeitar na casa.
Não há informações ou fotos sobre
como é a cobertura do quarto
pavimento da casa quanto a telhado,
impermeabilização ou inclinação da
superfície, apenas uma calha para
escorrer a água da chuva,
aparentemente. Mas considerando o
desenho em corte e de elevação da
casa, deduz-se que provavelmente
não há uma cobertura além da laje
horizontal.

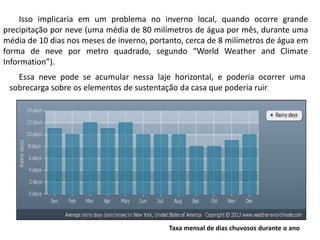

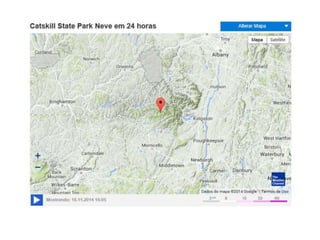

37. Isso implicaria em um problema no inverno local, quando ocorre grande
precipitação por neve (uma média de 80 milímetros de água por mês, durante uma
média de 10 dias nos meses de inverno, portanto, cerca de 8 milímetros de água em
forma de neve por metro quadrado, segundo “World Weather and Climate
Information”).
Essa neve pode se acumular nessa laje horizontal, e poderia ocorrer uma
sobrecarga sobre os elementos de sustentação da casa que poderia ruir.
Taxa mensal de dias chuvosos durante o ano

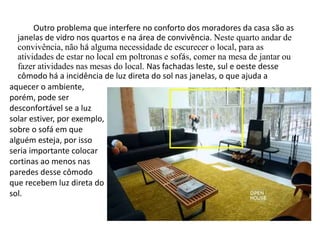

38. Outro problema que interfere no conforto dos moradores da casa são as
janelas de vidro nos quartos e na área de convivência. Neste quarto andar de
convivência, não há alguma necessidade de escurecer o local, para as
atividades de estar no local em poltronas e sofás, comer na mesa de jantar ou
fazer atividades nas mesas do local. Nas fachadas leste, sul e oeste desse
cômodo há a incidência de luz direta do sol nas janelas, o que ajuda a
aquecer o ambiente,
porém, pode ser
desconfortável se a luz
solar estiver, por exemplo,
sobre o sofá em que
alguém esteja, por isso
seria importante colocar
cortinas ao menos nas
paredes desse cômodo
que recebem luz direta do
sol.

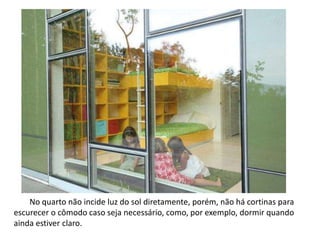

39. No quarto não incide luz do sol diretamente, porém, não há cortinas para
escurecer o cômodo caso seja necessário, como, por exemplo, dormir quando
ainda estiver claro.

40. Soluções
Em cidades frias como Nova York é comum o uso de cloreto de cálcio, um
composto químico formado por cálcio e cloro. Extremamente solúvel em água
é um sal que se apresenta no estado sólido à temperatura ambiente que você
pode lançar sobre o telhado para derreter o gelo, porém esse material não é
recomendado pois os cloretos corroem o metal, Ele também pode encurtar
o tempo de vida das valetas
metálicas, calhas e remates.
Além disso, o escoamento de
uma aplicação de sal pode danificar
ou matar a grama e outras plantas
perto do imóvel.
De forma que esse método só
deve ser utilizado em telhados que
não tenham esse tipo de calha e com
cuidado para o escoamento não
danificar jardins, e gramados.

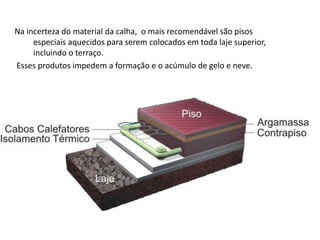

41. Na incerteza do material da calha, o mais recomendável são pisos
especiais aquecidos para serem colocados em toda laje superior,
incluindo o terraço.
Esses produtos impedem a formação e o acúmulo de gelo e neve.

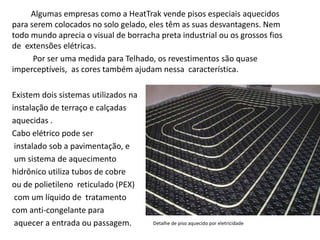

42. Algumas empresas como a HeatTrak vende pisos especiais aquecidos
para serem colocados no solo gelado, eles têm as suas desvantagens. Nem
todo mundo aprecia o visual de borracha preta industrial ou os grossos fios
de extensões elétricas.
Por ser uma medida para Telhado, os revestimentos são quase
imperceptíveis, as cores também ajudam nessa característica.
Existem dois sistemas utilizados na
instalação de terraço e calçadas
aquecidas .
Cabo elétrico pode ser
instalado sob a pavimentação, e
um sistema de aquecimento
hidrônico utiliza tubos de cobre
ou de polietileno reticulado (PEX)
com um líquido de tratamento
com anti-congelante para
aquecer a entrada ou passagem. Detalhe de piso aquecido por eletricidade

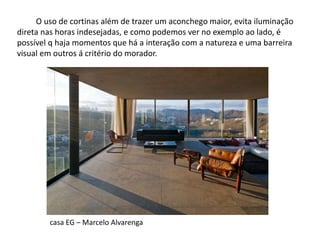

43. O uso de cortinas além de trazer um aconchego maior, evita iluminação
direta nas horas indesejadas, e como podemos ver no exemplo ao lado, é
possível q haja momentos que há a interação com a natureza e uma barreira
visual em outros á critério do morador.
casa EG – Marcelo Alvarenga

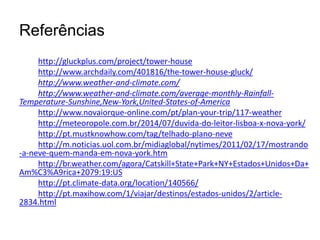

44. Referências
http://gluckplus.com/project/tower-house
http://www.archdaily.com/401816/the-tower-house-gluck/
http://www.weather-and-climate.com/
http://www.weather-and-climate.com/average-monthly-Rainfall-
Temperature-Sunshine,New-York,United-States-of-America
http://www.novaiorque-online.com/pt/plan-your-trip/117-weather
http://meteoropole.com.br/2014/07/duvida-do-leitor-lisboa-x-nova-york/
http://pt.mustknowhow.com/tag/telhado-plano-neve
http://m.noticias.uol.com.br/midiaglobal/nytimes/2011/02/17/mostrando
-a-neve-quem-manda-em-nova-york.htm
http://br.weather.com/agora/Catskill+State+Park+NY+Estados+Unidos+Da+
Am%C3%A9rica+2079:19:US
http://pt.climate-data.org/location/140566/
http://pt.maxihow.com/1/viajar/destinos/estados-unidos/2/article-
2834.html
