A residência Cavanelas, projetada por Oscar Niemeyer, é uma obra emblemática da arquitetura moderna brasileira, destacando-se pela integração com a paisagem e sua fluidez de espaços. Com uma estrutura que combina grandes panos de vidro e formas curvas, a casa aproveita a luz solar e proporciona conforto térmico. Implantada em um terreno montanhoso, a residência se destaca pela beleza natural que a rodeia e o uso de materiais que dialogam com o ambiente, criando uma atmosfera harmoniosa.

1. Residência Cavanelas
Alunos:
Ellen Vanessa
Lucas Fernandes
Lucas Gomes
Matheus Oliveira
Oscar Niemeyer
1953 – 54

5. OSCAR NIEMEYER
Arquiteto

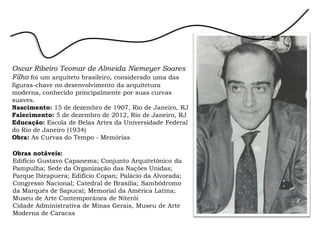

6. Oscar Ribeiro Teomar de Almeida Niemeyer Soares Filho foi um arquiteto brasileiro, considerado uma das figuras-chave no desenvolvimento da arquitetura moderna, conhecido principalmente por suas curvas suaves.
Nascimento: 15 de dezembro de 1907, Rio de Janeiro, RJ
Falecimento: 5 de dezembro de 2012, Rio de Janeiro, RJ
Educação: Escola de Belas Artes da Universidade Federal do Rio de Janeiro (1934)
Obra: As Curvas do Tempo - Memórias
Obras notáveis:
Edifício Gustavo Capanema; Conjunto Arquitetônico da Pampulha; Sede da Organização das Nações Unidas; Parque Ibirapuera; Edifício Copan; Palácio da Alvorada; Congresso Nacional; Catedral de Brasília; Sambódromo da Marquês de Sapucaí; Memorial da América Latina; Museu de Arte Contemporânea de Niterói
Cidade Administrativa de Minas Gerais, Museu de Arte Moderna de Caracas

7. ANÁLISE FUNCIONAL

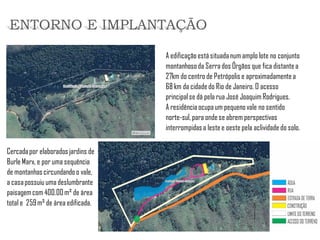

8. A edificação está situada num amplo lote no conjunto montanhoso da Serra dos Órgãos que fica distante a 27km do centro de Petrópolis e aproximadamente a 68 km da cidade do Rio de Janeiro. O acesso principal se dá pela rua José Joaquim Rodrigues.
A residência ocupa um pequeno vale no sentido norte-sul, para onde se abrem perspectivas interrompidas a leste e oeste pela aclividade do solo.
ENTORNO E IMPLANTAÇÃO

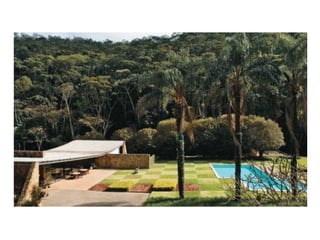

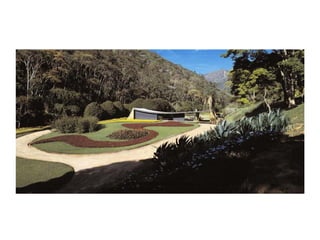

Cercada por elaborados jardins de Burle Marx, e por uma sequência de montanhas circundando o vale, a casa possuiu uma deslumbrante paisagem com 400.00 m² de área total e 259 m² de área edificada.

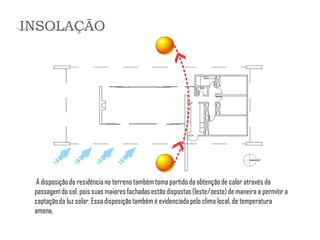

9. A disposição da residência no terreno também toma partido da obtenção de calor através da passagem do sol, pois suas maiores fachadas estão dispostas (leste/oeste) de maneira a permitir a captação da luz solar. Essa disposição também é evidenciada pelo clima local, de temperatura amena.
INSOLAÇÃO

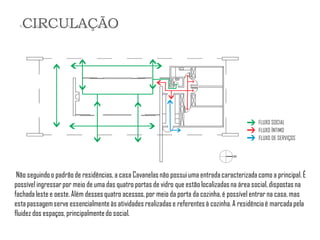

10. Não seguindo o padrão de residências, a casa Cavanelas não possui uma entrada caracterizada como a principal. É possível ingressar por meio de uma das quatro portas de vidro que estão localizadas na área social, dispostas na fachada leste e oeste. Além desses quatro acessos, por meio da porta da cozinha, é possível entrar na casa, mas esta passagem serve essencialmente às atividades realizadas e referentes à cozinha. A residência é marcada pela fluidez dos espaços, principalmente do social.
CIRCULAÇÃO

11. SETORIZAÇÃO
Ao analisar o quadro de áreas da Casa Cavanelas, que é tripartida, é possível perceber que o arquiteto faz uma divisão rigorosa dos espaços e consegue ao mesmo tempo garantir a fluidez dos ambientes, além o seu caráter informal como casa de campo devido à porcentagem de ocupação de cada área na edificação, com um espaço social bastante amplo.

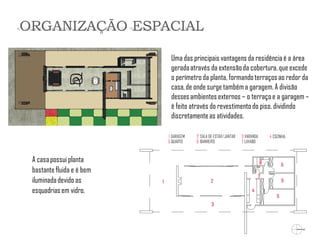

12. Uma das principais vantagens da residência é a área gerada através da extensão da cobertura, que excede o perímetro da planta, formando terraços ao redor da casa, de onde surge também a garagem. A divisão desses ambientes externos – o terraço e a garagem – é feito através do revestimento do piso, dividindo discretamente as atividades.
A casa possui planta bastante fluida e é bem iluminada devido as esquadrias em vidro.
ORGANIZAÇÃO ESPACIAL

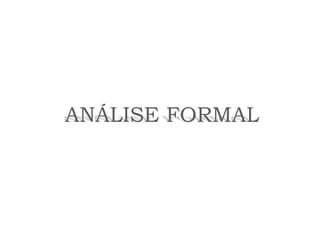

13. ANÁLISE FORMAL

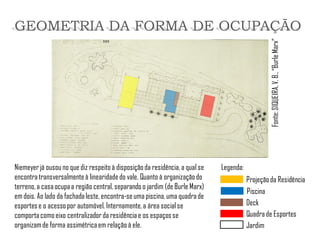

14. Niemeyer já ousou no que diz respeito à disposição da residência, a qual se encontra transversalmente à linearidade do vale. Quanto à organização do terreno, a casa ocupa a região central, separando o jardim (de Burle Marx) em dois. Ao lado da fachada leste, encontra-se uma piscina, uma quadra de esportes e o acesso por automóvel. Internamente, a área social se comporta como eixo centralizador da residência e os espaços se organizam de forma assimétrica em relação à ele.
Legenda:
Projeção da Residência
Piscina
Deck
Quadra de Esportes
Jardim
GEOMETRIA DA FORMA DE OCUPAÇÃO
Fonte: SIQUEIRA, V. B., “Burle Marx”

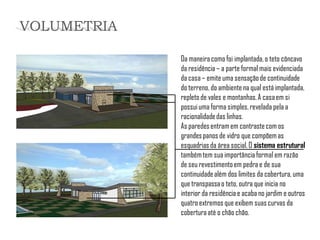

15. Da maneira como foi implantada, o teto côncavo da residência – a parte formal mais evidenciada da casa – emite uma sensação de continuidade do terreno, do ambiente na qual está implantada, repleto de vales e montanhas. A casa em si possui uma forma simples, revelada pela a racionalidade das linhas.
As paredes entram em contraste com os grandes panos de vidro que compõem as esquadrias da área social. O sistema estrutural também tem sua importância formal em razão de seu revestimento em pedra e de sua continuidade além dos limites da cobertura, uma que transpassa o teto, outra que inicia no interior da residência e acaba no jardim e outros quatro extremos que exibem suas curvas da cobertura até o chão chão.
VOLUMETRIA

16. No desenho acima, destacamos as lâminas que compõem a volumetria da edificação. As cores não correspondem à realidade. Em laranja, temos as lâminas estruturais, em verde as lâminas de alvenaria, em azul os panos vidros e em cinza a cobertura.
VOLUMETRIA - CROQUI

17. Fachada Norte
Fachada Sul
Fachada Oeste
Fachada Leste
Há um contraste entre as fachadas opostas transparentes (leste e oeste), contras as demais (norte e sul), que são opacas.
Pode-se dizer que as transparências das fachadas leste e oeste são interessantes, pois preservam a continuidade do vale, supostamente quebrada pela transversalidade da casa em relação ao terreno.
FACHADAS

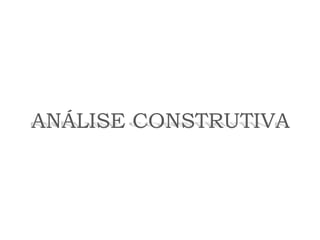

18. ANÁLISE CONSTRUTIVA

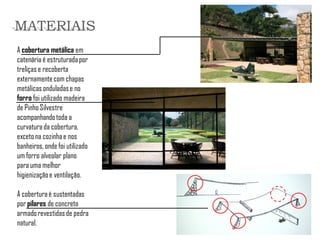

19. A cobertura metálica em catenária é estruturada por treliças e recoberta externamente com chapas metálicas onduladas e no forro foi utilizado madeira de Pinho Silvestre acompanhando toda a curvatura da cobertura, exceto na cozinha e nos banheiros, onde foi utilizado um forro alveolar plano para uma melhor higienização e ventilação.
A cobertura é sustentadas por pilares de concreto armado revestidas de pedra natural.
MATERIAIS

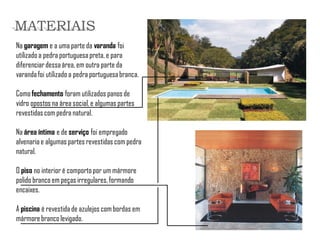

20. Na garagem e a uma parte da varanda foi utilizado a pedra portuguesa preta, e para diferenciar dessa área, em outra parte da varanda foi utilizado a pedra portuguesa branca.
Como fechamento foram utilizados panos de vidro opostos na área social, e algumas partes revestidas com pedra natural.
Na área íntima e de serviço foi empregado alvenaria e algumas partes revestidas com pedra natural.
O piso no interior é comporto por um mármore polido branco em peças irregulares, formando encaixes.
A piscina é revestida de azulejos com bordas em mármore branco levigado.
MATERIAIS

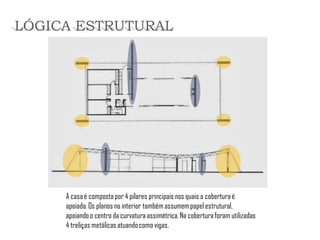

21. A casa é composta por 4 pilares principais nos quais a cobertura é apoiada. Os planos no interior também assumem papel estrutural, apoiando o centro da curvatura assimétrica. Na cobertura foram utilizadas 4 treliças metálicas atuando como vigas.
LÓGICA ESTRUTURAL

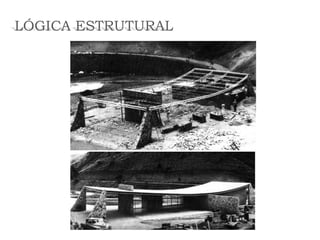

22. LÓGICA ESTRUTURAL

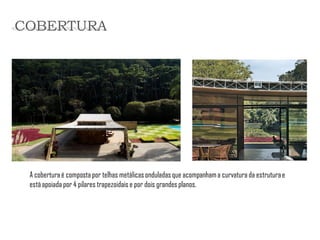

23. A cobertura é composta por telhas metálicas onduladas que acompanham a curvatura da estrutura e está apoiada por 4 pilares trapezoidais e por dois grandes planos.
COBERTURA

24. ELEMENTOS DE ADEQUAÇÃO CLIMÁTICA
Na zona íntima (mais precisamente nos quartos) foram utilizados, como ventilação de inverno, brises metálicos na parte superior para a saída do ar quente e renovação do oxigênio. E grandes aberturas de vidro na altura dos usuários para ventilação de verão. Na sala de estar fora construída uma lareira para ser utilizada no inverno e aquecer todo o ambiente vedado por panos de vidro.

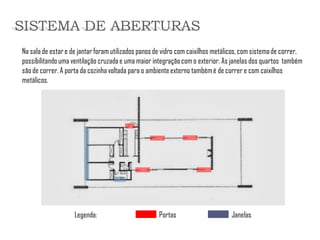

25. Na sala de estar e de jantar foram utilizados panos de vidro com caixilhos metálicos, com sistema de correr, possibilitando uma ventilação cruzada e uma maior integração com o exterior. As janelas dos quartos também são de correr. A porta da cozinha voltada para o ambiente externo também é de correr e com caixilhos metálicos.
SISTEMA DE ABERTURAS
Legenda:
Portas
Janelas

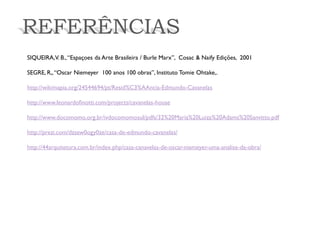

26. REFERÊNCIAS
SIQUEIRA, V. B., “Espaçoes da Arte Brasileira / Burle Marx”, Cosac & Naify Edições, 2001
SEGRE, R,, “Oscar Niemeyer 100 anos 100 obras”, Instituto Tomie Ohtake,.
http://wikimapia.org/24544694/pt/Resid%C3%AAncia-Edmundo-Cavanelas
http://www.leonardofinotti.com/projects/cavanelas-house
http://www.docomomo.org.br/ivdocomomosul/pdfs/32%20Maria%20Luiza%20Adams%20Sanvitto.pdf
http://prezi.com/dzsew0ogy0ze/casa-de-edmundo-cavanelas/
http://44arquitetura.com.br/index.php/casa-canavelas-de-oscar-niemeyer-uma-analise-da-obra/

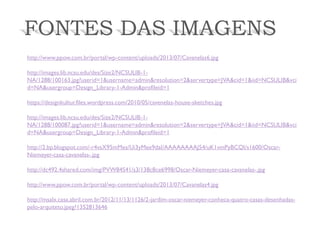

27. FONTES DAS IMAGENS
http://www.ppow.com.br/portal/wp-content/uploads/2013/07/Cavanelas6.jpg
http://images.lib.ncsu.edu/des/Size2/NCSULIB-1- NA/1288/100163.jpg?userid=1&username=admin&resolution=2&servertype=JVA&cid=1&iid=NCSULIB&vcid=NA&usergroup=Design_Library-1-Admin&profileid=1
https://designkultur.files.wordpress.com/2010/05/cavenelas-house-sketches.jpg
http://images.lib.ncsu.edu/des/Size2/NCSULIB-1- NA/1288/100087.jpg?userid=1&username=admin&resolution=2&servertype=JVA&cid=1&iid=NCSULIB&vcid=NA&usergroup=Design_Library-1-Admin&profileid=1
http://2.bp.blogspot.com/-r4vsX95mMes/Ui3yMee9daI/AAAAAAAAJ54/uK1vmPyBCQI/s1600/Oscar- Niemeyer-casa-cavanelas-.jpg
http://dc492.4shared.com/img/PVW84S41/s3/138c8ce6998/Oscar-Niemeyer-casa-cavanelas-.jpg
http://www.ppow.com.br/portal/wp-content/uploads/2013/07/Cavanelas4.jpg
http://msalx.casa.abril.com.br/2012/11/13/1126/2-jardim-oscar-niemeyer-conheca-quatro-casas-desenhadas- pelo-arquiteto.jpeg?1352813646

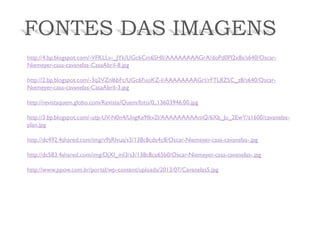

28. FONTES DAS IMAGENS
