A tecnologia ADSL permite a transferência de dados em alta velocidade usando linhas telefônicas comuns. Os modems ADSL convertem o sinal do fio telefônico em um sinal digital de alta velocidade e recebem dados em maior velocidade do que transmitem. A ADSL surgiu em 1989 e é amplamente usada por empresas para fornecer acesso à internet de alta velocidade.

1. Tecnologia ADSL
Prof:
Reinaldo Car doso

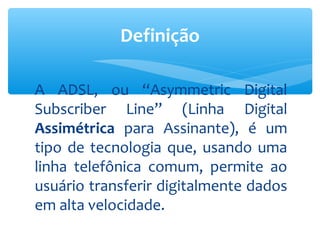

2. Definição
A ADSL, ou “Asymmetric Digital
Subscriber Line” (Linha Digital
Assimétrica para Assinante), é um
tipo de tecnologia que, usando uma
linha telefônica comum, permite ao
usuário transferir digitalmente dados
em alta velocidade.

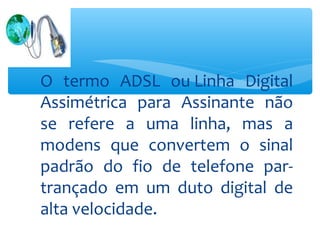

3. O termo ADSL ou Linha Digital
Assimétrica para Assinante não
se refere a uma linha, mas a
modens que convertem o sinal
padrão do fio de telefone par-
trançado em um duto digital de
alta velocidade.

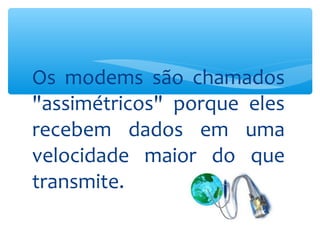

4. Os modems são chamados
"assimétricos" porque eles
recebem dados em uma
velocidade maior do que
transmite.

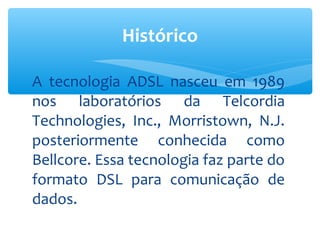

5. Histórico
A tecnologia ADSL nasceu em 1989
nos laboratórios da Telcordia
Technologies, Inc., Morristown, N.J.
posteriormente conhecida como
Bellcore. Essa tecnologia faz parte do
formato DSL para comunicação de
dados.

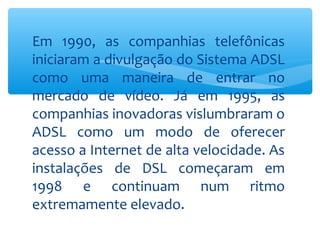

6. Em 1990, as companhias telefônicas
iniciaram a divulgação do Sistema ADSL
como uma maneira de entrar no
mercado de vídeo. Já em 1995, as
companhias inovadoras vislumbraram o
ADSL como um modo de oferecer
acesso a Internet de alta velocidade. As
instalações de DSL começaram em
1998 e continuam num ritmo
extremamente elevado.

7. Estrutura do Sistema
A tecnologia ADSL divide a linha
telefônica em três canais virtuais:
Voz
Download
Upload
Fonte: http://www.del.ufms.br/PCI_T1/G4/ADSL.htm#_Toc471322804

8. Estrutura do Sistema
Para separar voz de dados na linha
telefônica, é instalado na linha do usuário
um pequeno aparelho chamado Splitter.
Nele é conectado um cabo que sai do
aparelho telefônico e outro que sai do
modem.

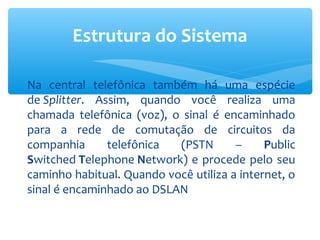

9. Estrutura do Sistema
Na central telefônica também há uma espécie
de Splitter. Assim, quando você realiza uma
chamada telefônica (voz), o sinal é encaminhado
para a rede de comutação de circuitos da
companhia telefônica (PSTN – Public
Switched Telephone Network) e procede pelo seu
caminho habitual. Quando você utiliza a internet, o
sinal é encaminhado ao DSLAN

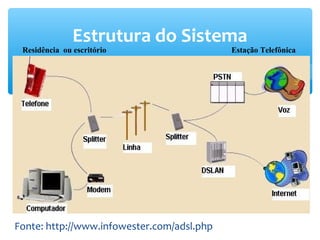

10. Estrutura do Sistema
Residência ou escritório Estação Telefônica
Fonte: http://www.infowester.com/adsl.php

11. Como Funciona a Tecnologia ADSL
Instala-se um modem ADSL fazendo-o se
conectar a um equipamento na central telefônica
onde esta servirá como "estrada" para a
comunicação entre esses dois pontos. Essa
comunicação ocorre em frequências acima de
5000 Hz, não interferindo na comunicação de voz
(que funciona entre 300 Hz e 4000 Hz).

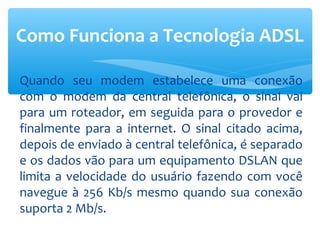

12. Como Funciona a Tecnologia ADSL
Quando seu modem estabelece uma conexão
com o modem da central telefônica, o sinal vai
para um roteador, em seguida para o provedor e
finalmente para a internet. O sinal citado acima,
depois de enviado à central telefônica, é separado
e os dados vão para um equipamento DSLAN que
limita a velocidade do usuário fazendo com você
navegue à 256 Kb/s mesmo quando sua conexão
suporta 2 Mb/s.

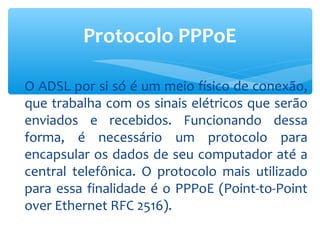

13. Protocolo PPPoE
O ADSL por si só é um meio físico de conexão,
que trabalha com os sinais elétricos que serão
enviados e recebidos. Funcionando dessa
forma, é necessário um protocolo para
encapsular os dados de seu computador até a
central telefônica. O protocolo mais utilizado
para essa finalidade é o PPPoE (Point-to-Point
over Ethernet RFC 2516).

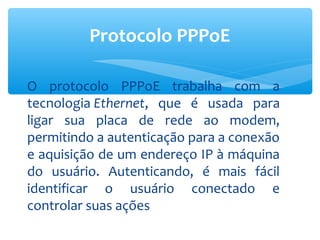

14. Protocolo PPPoE
O protocolo PPPoE trabalha com a
tecnologia Ethernet, que é usada para
ligar sua placa de rede ao modem,
permitindo a autenticação para a conexão
e aquisição de um endereço IP à máquina
do usuário. Autenticando, é mais fácil
identificar o usuário conectado e
controlar suas ações

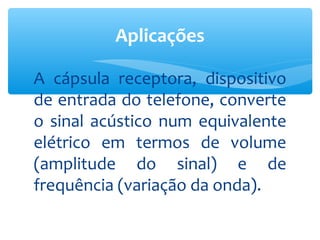

15. Aplicações
A cápsula receptora, dispositivo
de entrada do telefone, converte
o sinal acústico num equivalente
elétrico em termos de volume
(amplitude do sinal) e de
frequência (variação da onda).

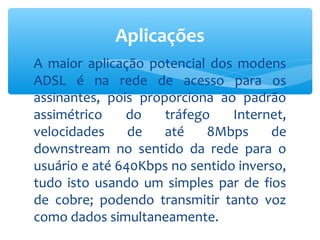

16. Aplicações
A maior aplicação potencial dos modens
ADSL é na rede de acesso para os
assinantes, pois proporciona ao padrão
assimétrico do tráfego Internet,
velocidades de até 8Mbps de
downstream no sentido da rede para o
usuário e até 640Kbps no sentido inverso,
tudo isto usando um simples par de fios
de cobre; podendo transmitir tanto voz
como dados simultaneamente.

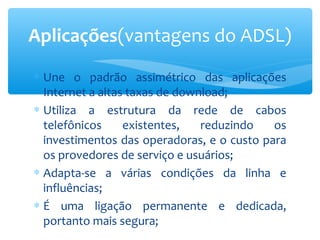

17. Aplicações(vantagens do ADSL)
∗ Une o padrão assimétrico das aplicações
Internet a altas taxas de download;
∗ Utiliza a estrutura da rede de cabos
telefônicos existentes, reduzindo os
investimentos das operadoras, e o custo para
os provedores de serviço e usuários;
∗ Adapta-se a várias condições da linha e
influências;
∗ É uma ligação permanente e dedicada,
portanto mais segura;

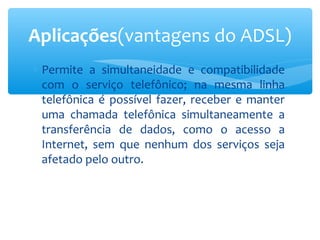

18. Aplicações(vantagens do ADSL)
∗ Permite a simultaneidade e compatibilidade
com o serviço telefônico; na mesma linha
telefônica é possível fazer, receber e manter
uma chamada telefônica simultaneamente a
transferência de dados, como o acesso a
Internet, sem que nenhum dos serviços seja
afetado pelo outro.

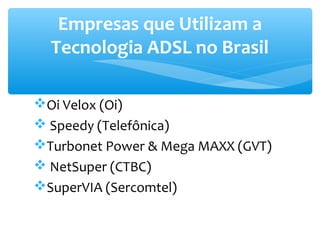

19. Empresas que Utilizam a
Tecnologia ADSL no Brasil
Oi Velox (Oi)
 Speedy (Telefônica)
Turbonet Power & Mega MAXX (GVT)
 NetSuper (CTBC)
SuperVIA (Sercomtel)

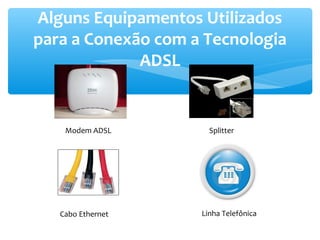

20. Alguns Equipamentos Utilizados
para a Conexão com a Tecnologia
ADSL
Modem ADSL Splitter
Cabo Ethernet Linha Telefônica

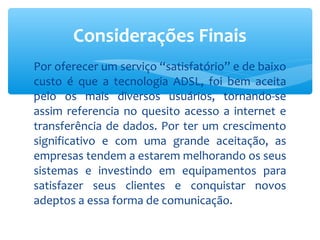

21. Considerações Finais
Por oferecer um serviço “satisfatório” e de baixo
custo é que a tecnologia ADSL, foi bem aceita
pelo os mais diversos usuários, tornando-se
assim referencia no quesito acesso a internet e
transferência de dados. Por ter um crescimento
significativo e com uma grande aceitação, as
empresas tendem a estarem melhorando os seus
sistemas e investindo em equipamentos para
satisfazer seus clientes e conquistar novos
adeptos a essa forma de comunicação.

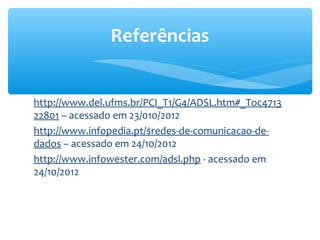

22. Referências
http://www.del.ufms.br/PCI_T1/G4/ADSL.htm#_Toc4713
22801 – acessado em 23/010/2012
http://www.infopedia.pt/$redes-de-comunicacao-de-
dados – acessado em 24/10/2012
http://www.infowester.com/adsl.php - acessado em
24/10/2012
