1. IGRY10ºE
Escola Básica e Secundária Padre Manuel Álvares
1

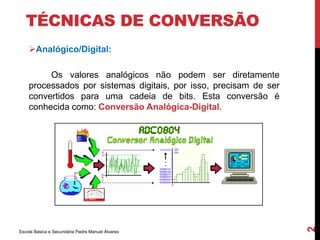

2. TÉCNICAS DE CONVERSÃO
Analógico/Digital:
Os valores analógicos não podem ser diretamente
processados por sistemas digitais, por isso, precisam de ser
convertidos para uma cadeia de bits. Esta conversão é
conhecida como: Conversão Analógica-Digital.
Escola Básica e Secundária Padre Manuel Álvares
2

3. TÉCNICAS DE CONVERSÃO

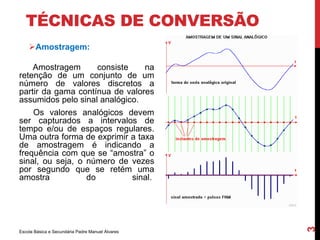

Amostragem:
Amostragem consiste na
retenção de um conjunto de um
número de valores discretos a
partir da gama contínua de valores
assumidos pelo sinal analógico.
Os valores analógicos devem
ser capturados a intervalos de
tempo e/ou de espaços regulares.
Uma outra forma de exprimir a taxa
de amostragem é indicando a
frequência com que se “amostra” o
sinal, ou seja, o número de vezes
por segundo que se retém uma
amostra do sinal.
Escola Básica e Secundária Padre Manuel Álvares
3

4. TÉCNICAS DE CONVERSÃO

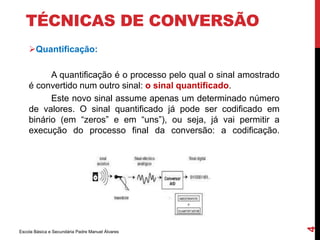

Quantificação:
A quantificação é o processo pelo qual o sinal amostrado
é convertido num outro sinal: o sinal quantificado.
Este novo sinal assume apenas um determinado número
de valores. O sinal quantificado já pode ser codificado em
binário (em “zeros” e em “uns”), ou seja, já vai permitir a
execução do processo final da conversão: a codificação.
Escola Básica e Secundária Padre Manuel Álvares
4

5. TÉCNICAS DE CONVERSÃO

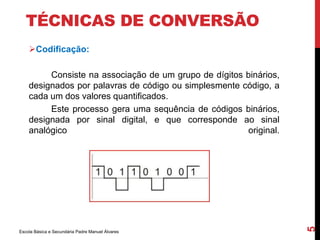

Codificação:
Consiste na associação de um grupo de dígitos binários,
designados por palavras de código ou simplesmente código, a
cada um dos valores quantificados.
Este processo gera uma sequência de códigos binários,
designada por sinal digital, e que corresponde ao sinal
analógico original.
Escola Básica e Secundária Padre Manuel Álvares
5

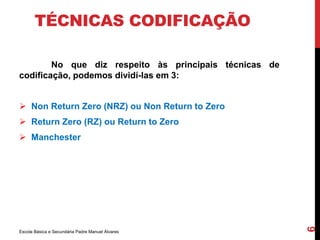

6. TÉCNICAS CODIFICAÇÃO
No que diz respeito às principais técnicas de
codificação, podemos dividí-las em 3:
 Non Return Zero (NRZ) ou Non Return to Zero
 Return Zero (RZ) ou Return to Zero
 Manchester
Escola Básica e Secundária Padre Manuel Álvares
6

7. TÉCNICAS CODIFICAÇÃO
 Non Return Zero (NRZ) ou Non Return to Zero:
NRZ significa Non Return Zero , este código de linha é o sinal
que não necessita obrigatoriamente de ir a zero entre
transições de bit. Tem Duty Cicle de 100% , ou seja, o
impulso prolonga-se durante todo o bit. Dentro deste, existem
três tipos de codificação :
 1º NRZ Unipolar
 2º NRZ Polar
 3º NRZ Bipolar
Escola Básica e Secundária Padre Manuel Álvares
7

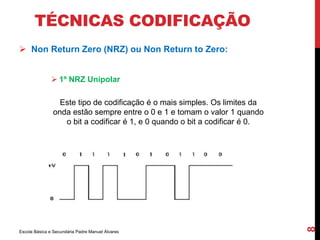

8. TÉCNICAS CODIFICAÇÃO
 Non Return Zero (NRZ) ou Non Return to Zero:
 1º NRZ Unipolar
Este tipo de codificação é o mais simples. Os limites da
onda estão sempre entre o 0 e 1 e tomam o valor 1 quando
o bit a codificar é 1, e 0 quando o bit a codificar é 0.
Escola Básica e Secundária Padre Manuel Álvares
8

9. TÉCNICAS CODIFICAÇÃO
 Non Return Zero (NRZ) ou Non Return to Zero:
 2º NRZ Polar
Este tipo de codificação apresenta as mesmas vantagens do
tipo Unipolar. Os limites da onda, neste tipo de codificação,
estão entre -1 e 1. A onda codificada toma o valor de 1 quando
o bit a codificar é 1 e toma o valor de -1 quando o valor a
codificar é 0.
Escola Básica e Secundária Padre Manuel Álvares
9

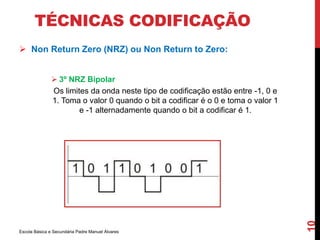

10. TÉCNICAS CODIFICAÇÃO
 Non Return Zero (NRZ) ou Non Return to Zero:
 3º NRZ Bipolar
Os limites da onda neste tipo de codificação estão entre -1, 0 e
1. Toma o valor 0 quando o bit a codificar é o 0 e toma o valor 1
e -1 alternadamente quando o bit a codificar é 1.
Escola Básica e Secundária Padre Manuel Álvares
10

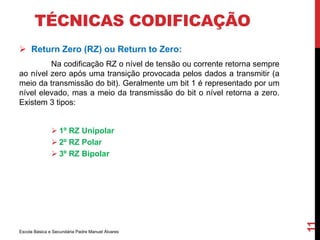

11. TÉCNICAS CODIFICAÇÃO
 Return Zero (RZ) ou Return to Zero:
Na codificação RZ o nível de tensão ou corrente retorna sempre
ao nível zero após uma transição provocada pelos dados a transmitir (a
meio da transmissão do bit). Geralmente um bit 1 é representado por um
nível elevado, mas a meio da transmissão do bit o nível retorna a zero.
Existem 3 tipos:
 1º RZ Unipolar
 2º RZ Polar
 3º RZ Bipolar
Escola Básica e Secundária Padre Manuel Álvares
11

12. TÉCNICAS CODIFICAÇÃO
 Return Zero (RZ) ou Return to Zero:
 1º RZ Unipolar
Os limites da onda estão sempre entre 0 e 1 e toma o valor 1
quando o bit a codificar é 1 e 0 quando o bit a codificar é 0.
Escola Básica e Secundária Padre Manuel Álvares
12

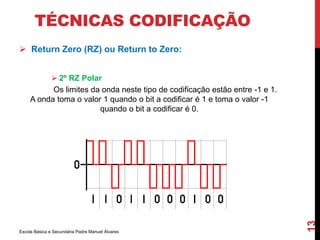

13. TÉCNICAS CODIFICAÇÃO
 Return Zero (RZ) ou Return to Zero:
 2º RZ Polar
Os limites da onda neste tipo de codificação estão entre -1 e 1.
A onda toma o valor 1 quando o bit a codificar é 1 e toma o valor -1
quando o bit a codificar é 0.
Escola Básica e Secundária Padre Manuel Álvares
13

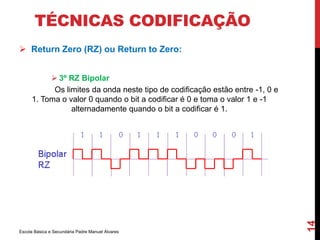

14. TÉCNICAS CODIFICAÇÃO
 Return Zero (RZ) ou Return to Zero:
 3º RZ Bipolar
Os limites da onda neste tipo de codificação estão entre -1, 0 e
1. Toma o valor 0 quando o bit a codificar é 0 e toma o valor 1 e -1
alternadamente quando o bit a codificar é 1.
Escola Básica e Secundária Padre Manuel Álvares
14

15. TÉCNICAS CODIFICAÇÃO
 Manchester:
Este código de linha também apresenta um Duty Cycle de 50%.
Logo necessita do dobro da largura de banda em relação ao código
NRZ. Existem 2 tipos de codificações Manchester:
 1º Manchester Normal
 2º Manchester Diferencial
Escola Básica e Secundária Padre Manuel Álvares
15

16. TÉCNICAS CODIFICAÇÃO
 Manchester:

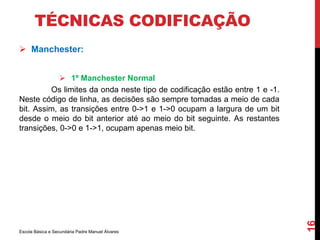

 1º Manchester Normal
Os limites da onda neste tipo de codificação estão entre 1 e -1.
Neste código de linha, as decisões são sempre tomadas a meio de cada
bit. Assim, as transições entre 0->1 e 1->0 ocupam a largura de um bit
desde o meio do bit anterior até ao meio do bit seguinte. As restantes
transições, 0->0 e 1->1, ocupam apenas meio bit.
Escola Básica e Secundária Padre Manuel Álvares
16

17. TÉCNICAS CODIFICAÇÃO
 Manchester:

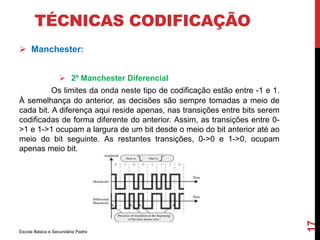

 2º Manchester Diferencial
Os limites da onda neste tipo de codificação estão entre -1 e 1.
À semelhança do anterior, as decisões são sempre tomadas a meio de
cada bit. A diferença aqui reside apenas, nas transições entre bits serem
codificadas de forma diferente do anterior. Assim, as transições entre 0-
>1 e 1->1 ocupam a largura de um bit desde o meio do bit anterior até ao
meio do bit seguinte. As restantes transições, 0->0 e 1->0, ocupam
apenas meio bit.
Escola Básica e Secundária Padre Manuel Álvares
17

18. TÉCNICAS DE DETEÇÃO E
CORREÇÃO DE ERROS
A detecção e correcção de erros é um assunto de grande
importância e relevância na manutenção da integridade dos dados nos
canais com ruído ou em sistemas de armazenamento não imunes a
falhas.
Num sistema de comunicação pode dizer-se que é normal a
ocorrência de erros, pois funciona por trocas constantes de mensagens
de um local para outro. Os erros podem ser causados por interferências
eletromagnéticas, envelhecimento de componentes, curto-circuito... O
que acabam afetando as mensagens, fazendo com que, por exemplo,
um “0” seja enviado, e na transmissão acaba por ser transformado num
“1”, ou seja, o receptor recebe informação diferente daquela que foi
enviada.
Escola Básica e Secundária Padre Manuel Álvares
18

19. TÉCNICAS DE DETEÇÃO E
CORREÇÃO DE ERROS
Existem três tipos de deteção de erros frequentemente
utilizados que são:
 1º Verificação de paridade
 2º Checksum
 3º CRC (Cycle Redundancy Check)
Escola Básica e Secundária Padre Manuel Álvares
19

20. TÉCNICAS DE DETEÇÃO E
CORREÇÃO DE ERROS

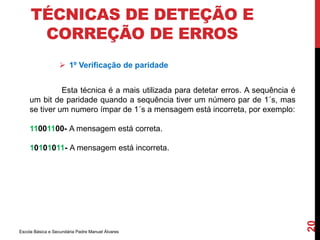

 1º Verificação de paridade
Escola Básica e Secundária Padre Manuel Álvares
20
Esta técnica é a mais utilizada para detetar erros. A sequência é
um bit de paridade quando a sequência tiver um número par de 1´s, mas
se tiver um numero ímpar de 1´s a mensagem está incorreta, por exemplo:
11001100- A mensagem está correta.
10101011- A mensagem está incorreta.

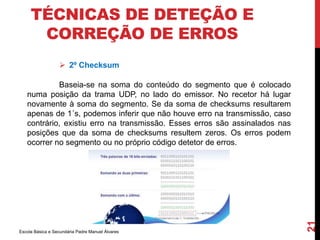

21. TÉCNICAS DE DETEÇÃO E
CORREÇÃO DE ERROS
 2º Checksum
Escola Básica e Secundária Padre Manuel Álvares
21
Baseia-se na soma do conteúdo do segmento que é colocado
numa posição da trama UDP, no lado do emissor. No recetor há lugar
novamente à soma do segmento. Se da soma de checksums resultarem
apenas de 1´s, podemos inferir que não houve erro na transmissão, caso
contrário, existiu erro na transmissão. Esses erros são assinalados nas
posições que da soma de checksums resultem zeros. Os erros podem
ocorrer no segmento ou no próprio código detetor de erros.

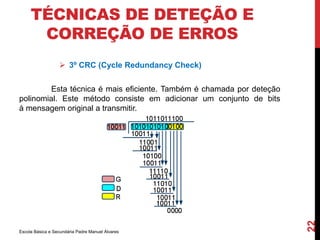

22. TÉCNICAS DE DETEÇÃO E
CORREÇÃO DE ERROS
 3º CRC (Cycle Redundancy Check)
Escola Básica e Secundária Padre Manuel Álvares
22
Esta técnica é mais eficiente. Também é chamada por deteção
polinomial. Este método consiste em adicionar um conjunto de bits
à mensagem original a transmitir.

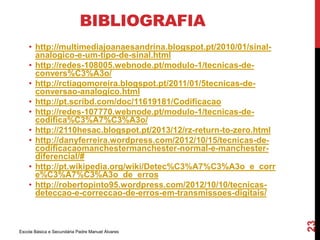

23. BIBLIOGRAFIA
