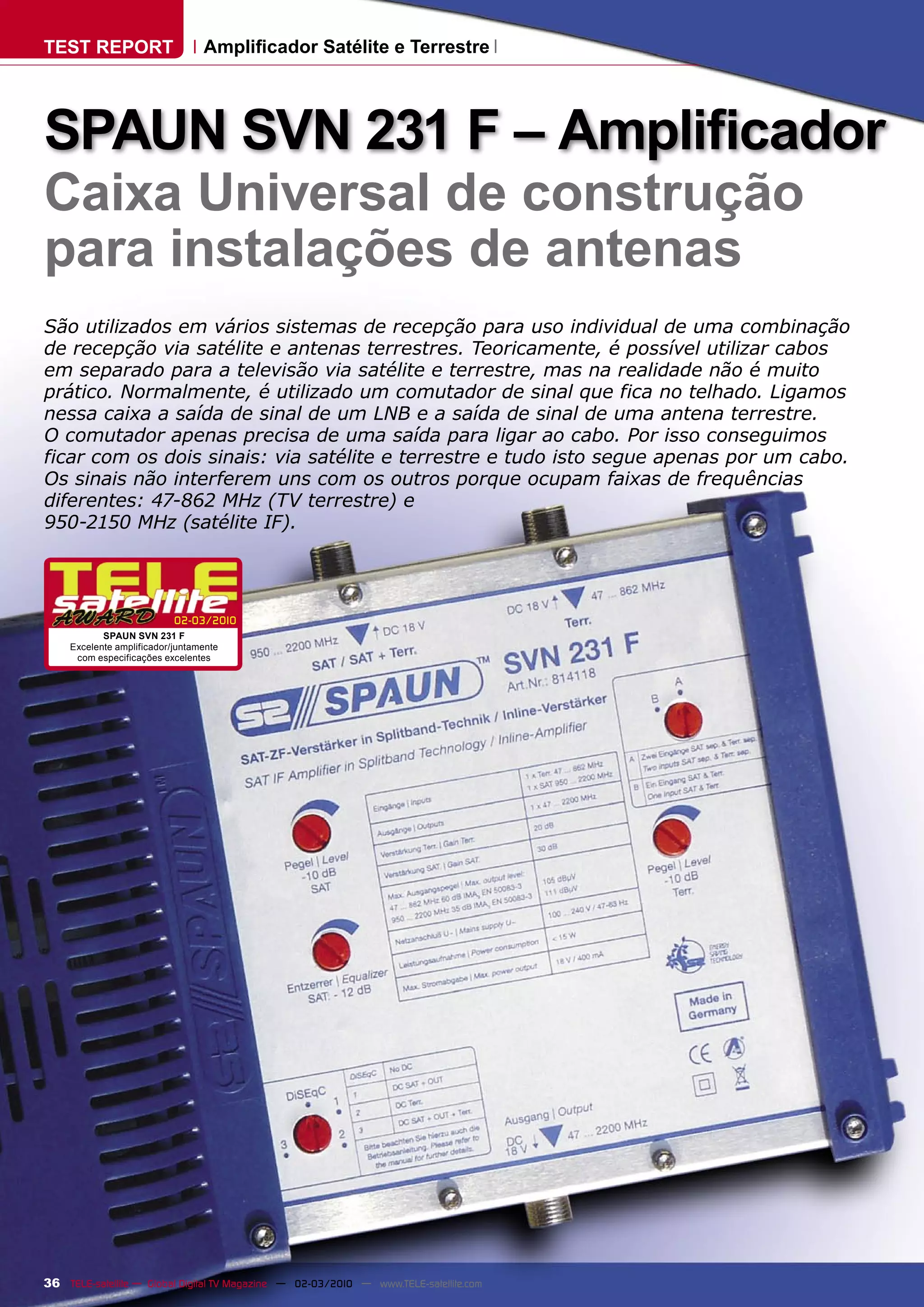

1. TEST REPORT Amplificador Satélite e Terrestre
SPAUN SVN 231 F – Amplificador
Caixa Universal de construção
para instalações de antenas
São utilizados em vários sistemas de recepção para uso individual de uma combinação
de recepção via satélite e antenas terrestres. Teoricamente, é possível utilizar cabos
em separado para a televisão via satélite e terrestre, mas na realidade não é muito
prático. Normalmente, é utilizado um comutador de sinal que fica no telhado. Ligamos
nessa caixa a saída de sinal de um LNB e a saída de sinal de uma antena terrestre.
O comutador apenas precisa de uma saída para ligar ao cabo. Por isso conseguimos
ficar com os dois sinais: via satélite e terrestre e tudo isto segue apenas por um cabo.
Os sinais não interferem uns com os outros porque ocupam faixas de frequências
diferentes: 47-862 MHz (TV terrestre) e
950-2150 MHz (satélite IF).
02-03/2010
SPAUN SVN 231 F
Excelente amplificador/juntamente
com especificações excelentes
36 TELE-satellite — Global Digital TV Magazine — 02-03/2010 — www.TELE-satellite.com

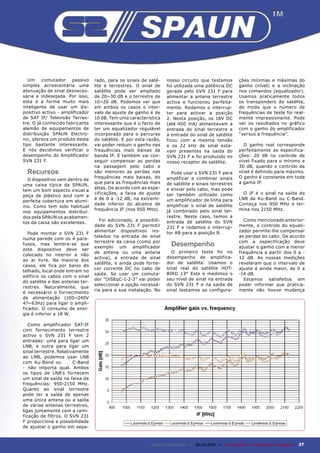

2. Um comutador passivo rado, para os sinais de saté- nosso circuito que testamos ções mínimas e máximas do
simples acrescentaria uma lite e terrestres. O sinal de foi utilizada uma potência DC ganho (nível) e a inclinação
atenuação de sinal desneces- satélite pode ser ampliado gerada pelo SVN 231 F para nos comandos (equalizador).
sária e indesejada. Por isso, de 20~30 dB e o terrestre de alimentar a antena terrestre Usamos praticamente todos
esta é a forma muito mais 10~20 dB. Podemos ver que activa e funcionou perfeita- os transponders do satélite,
inteligente de usar um dis- em ambos os casos o inter- mente. Rodamos o interrup- de modo que o número de
positivo activo - amplificador valo de ajuste de ganho é de tor para activar a posição frequências de teste foi real-
de SAT IF/ Televisão Terres- 10 dB. Tem uma característica 2. Nesta posição, os 18V DC mente impressionante. Pode
tre. O já conhecido fabricante interessante que é o facto de (até 400 mA) alimentavam a ver os resultados no gráfico
alemão de equipamentos de ter um equalizador regulável entrada do sinal terrestre e com o ganho do amplificador
distribuição SPAUN Electro- incorporado para o percurso a entrada do sinal de satélite “versus a frequência”.
nic, oferece um produto deste do satélite. E por esta razão, ficou com a mesma tensão
tipo bastante interessante. vai poder reduzir o ganho nas e os 22 kHz de sinal esta- O ganho real corresponde
E nós decidimos verificar o frequências mais baixas da vam presentes na saída do perfeitamente as especifica-
desempenho do Amplificador banda IF. E também vai con- SVN 231 F e foi produzido no ções: 20 dB no controle de
SVN 231 F. seguir compensar as perdas nosso receptor de satélite. nível fixado para o mínimo e
na passagem pelo cabo e 30 dB, quando o controlo de
Recursos são menores as perdas nas Pode usar o SVN 231 F para nível é definido para máximo.
frequências mais baixas, do amplificar e combinar sinais O ganho é constante em toda
O dispositivo vem dentro de
que para as frequências mais de satélite e sinais terrestres a gama IF.
uma caixa típica da SPAUN,
altas. De acordo com as espe- e enviar pelo cabo, mas pode
tem um bom aspecto visual a
cificações, a faixa de ajuste ser também utilizado como O IF é o sinal na saída do
peça de plástico azul com a
é de 0 a -12 dB, na extremi- um amplificador de linha para LNB da Ku-Band ou C-Band.
perfeita cobertura em alumí-
dade inferior do alcance de amplificar o sinal de satélite Começa nos 950 MHz e ter-
nio. Como tem sido habitual
frequência IF (nos 950 MHz). já combinado pelo sinal ter- mina nos 2150 MHz.
nos equipamentos distribuí-
dos pela SPAUN os acabamen- restre. Neste caso, temos a
Foi adicionado, a possibili- entrada de satélite do SVN Como mencionado anterior-
tos da caixa são excelentes.
dade do SVN 231 F permitir 231 F e rodamos o interrup- mente, o controlo do equali-
alimentar dispositivos ins- tor AB para a posição B. zador permite-lhe compensar
Pode montar o SVN 231 F
talados na entrada de sinal as perdas do cabo. De acordo
numa parede com os 4 para-
terrestre da caixa (como por com a especificação deve
fusos, mas lembre-se que
exemplo um amplificador
Desempenho ajustar o ganho com a menor
este dispositivo deve ser
de antena ou uma antena O primeiro teste foi no frequência a partir dos 0 a -
colocado no interior e não
activa), a entrada de sinal desempenho de amplifica- 12 dB. As nossas medições
ao ar livre. Na maioria dos
satélite, e ainda pode forne- dor de satélite. Usamos o revelaram que o intervalo de
casos, ele fica por baixo do
cer corrente DC no cabo de sinal real do satélite HOT- ajuste é ainda maior, de 0 a
telhado, local onde entram no
saída. Se usar um comuta- BIRD 13° Este e medimos o -14 dB.
edifício os cabos com o sinal
dor “DiSEqC-1-2-3” vai poder seu nível de sinal na entrada Estamos satisfeitos em
do satélite e das antenas ter-
seleccionar a opção necessá- do SVN 231 F e na saída de poder informar que pratica-
restres. Naturalmente, que
ria para a sua instalação. No sinal testamos as configura- mente não houve mudança
é necessário o fornecimento
de alimentação (100~240V
47~63Hz) para ligar o ampli-
ficador. O consumo de ener-
gia é inferior a 18 W.
Como amplificador SAT-IF
com fornecimento terrestre
activo o SVN 231 F tem 2
entradas: uma para ligar um
LNB, e outra para ligar um
sinal terrestre. Relativamente
ao LNB, podemos usar LNB
com Ku-Band ou C-Band
- não importa qual. Ambos
os tipos de LNB’s fornecem
um sinal de saída na faixa de
frequências: 950-2150 MHz.
Quanto ao sinal terrestre
pode ter a saída de apenas
uma única antena ou a saída
de várias antenas terrestres,
ligas juntamente com a rami-
ficação de filtros. O SVN 231
F proporciona a possibilidade
de ajustar o ganho em sepa-
