O SISNATE é um sistema de tratamento de esgoto desenvolvido após 40 anos de pesquisa utilizando fibras naturais para tratar esgoto de forma sustentável sem produtos químicos, gerando água tratada que pode ser reutilizada ou descartada na natureza com qualidade superior aos padrões legais.

1. SISNATE Biotecnologia em sintonia com a natureza.

2. Buscando uma alternativa sustentável o ambientalista Galdino Santana de Limas desenvolveu o SISNATE, após mais de 40 anos de estudos e pesquisas. Utilizando fibras naturais, o SISNATE é um sistema anaeróbio que devolve água tratada à natureza sem adição de qualquer produto químico e permite também sua reutilização. A qualidade do produto final é surpreendente, chegando a superar as exigências das legislações vigentes no Brasil e no mundo. A biotecnologia aplicada ao SISNATE resultou em uma Estação de Preservação Ambiental que pode ser instalada com toda praticidade em áreas urbanas e rurais, independente de seu adensamento populacional. Apresentação

3. Criar soluções naturais através da biotecnologia com o objetivo de melhorar a qualidade de vida da população e a sustentabilidade do meio ambiente. Miss ão da Empresa

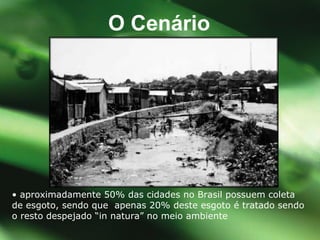

4. • aproximadamente 50% das cidades no Brasil possuem coleta de esgoto, sendo que apenas 20% deste esgoto é tratado sendo o resto despejado “in natura” no meio ambiente O Cen ário

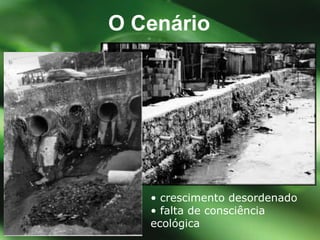

5. O Cen ário • crescimento desordenado • falta de consciência ecológica

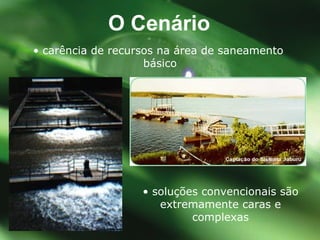

6. • soluções convencionais são extremamente caras e complexas O Cen ário • carência de recursos na área de saneamento básico

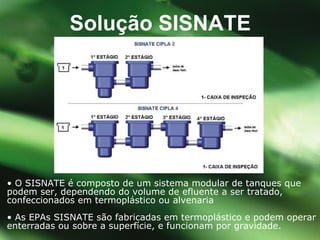

7. • O SISNATE é composto de um sistema modular de tanques que podem ser, dependendo do volume de efluente a ser tratado, confeccionados em termoplástico ou alvenaria • As EPAs SISNATE são fabricadas em termoplástico e podem operar enterradas ou sobre a superfície, e funcionam por gravidade. Solução SISNATE

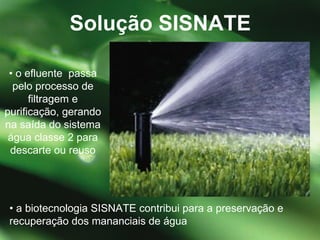

8. • a biotecnologia SISNATE contribui para a preservação e recuperação dos mananciais de água Solução SISNATE • o efluente passa pelo processo de filtragem e purificação, gerando na saída do sistema água classe 2 para descarte ou reuso

9. • residências das classes baixas, médias ou altas, incluindo favelas • assentamentos • propriedades rurais • construções verticais • condomínios • indústrias Áreas de Aplicação

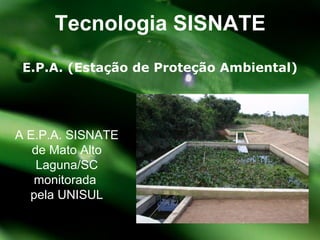

10. E.P.A. (Estaç ão de Proteção Ambiental) Tecnologia SISNATE A E.P.A. SISNATE de Mato Alto Laguna/SC monitorada pela UNISUL

11. E.P.A. (Estaç ão de Preservação Ambiental) A biotecnologia do SISNATE foi desenvolvida através de mais de 40 anos de pesquisa. As fibras naturais que comp õem o meio filtrante do SISNATE em contato com o esgoto sanitário geram uma colônia de bactérias extremamente agressiva possibilitando no fim do tratamento do efluente água classe 2, para reuso ou descarte na natureza . Tecnologia SISNATE

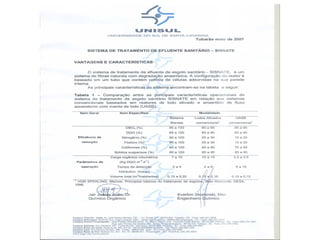

12. Vantagens e Características O sistema de tratamento de efluente de esgoto sanitário - SISNATE, é um sistema de fibras naturais com degradação anaeróbica. A configuração do reator é baseada em um tubo que contém colônia de células adsorvidas na sua parede interna. As principais características do sistema encontram-se na tabela a seguir: Tabela 1 – Comparação entre as principais características operacionais do sistema de tratamento de esgoto sanitário SISNATE em relação aos sistemas convencionais baseados em reatores de lodo ativado e anaeróbio de fluxo ascendente com manta de lodo (UASB).

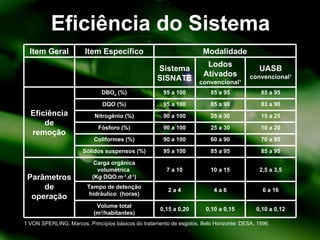

13. Eficiência do Sistema 1 VON SPERLING, Marcos. Princípios básicos do tratamento de esgotos. Belo Horizonte: DESA, 1996. 0,10 a 0,12 0,10 a 0,15 0,15 a 0,20 Volume total (m 3 /habitantes) 6 a 16 4 a 6 2 a 4 Tempo de detenção hidráulico (horas) 2,5 a 3,5 10 a 15 7 a 10 Carga orgânica volumétrica (Kg DQO.m -3 .d -1 ) Parâmetros de operação 85 a 95 85 a 95 95 a 100 Sólidos suspensos (%) 70 a 95 60 a 90 90 a 100 Coliformes (%) 10 a 20 25 a 30 90 a 100 Fósforo (%) 15 a 25 25 a 30 90 a 100 Nitrogênio (%) 83 a 90 85 a 90 95 a 100 DQO (%) 85 a 95 85 a 95 95 a 100 DBO 5 (%) Eficiência de remoção UASB convencional 1 Lodos Ativados convencional 1 Sistema SISNATE Modalidade Item Específico Item Geral

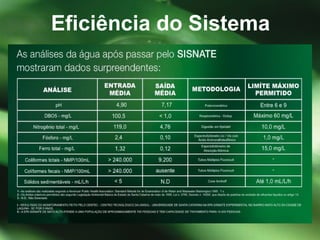

14. Eficiência do Sistema

15. • totalmente natural sem, utilização de produtos químicos • baixa concentração de lodo • não requer manutenção permanente • qualidade do efluente tratado supera exigências legais • não consome energia elétrica • custo de manutenção praticamente inexistente • aumento de eficiência com o tempo, devido a melhor maturação do sistema • melhor relação custo/benefício do mercado • permite a reutilização da água ou descarte na natureza (classe 2) Benefícios do Sistema

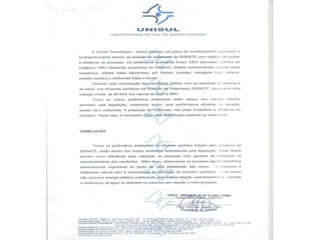

16. A Biotecnologia aplicada ao SISNATE vem sendo acompanhada e monitorada por vários orgãos técnicos do estado de Santa Catarina. Estes orgãos atestaram a eficiência do sistema • FATMA - Fundação de Apoio e Tecnologia do Meio Ambiente • EPAGRI - Empresa de Pesquisa Agrícola Estadual • UNISUL - Universidade do Sul de Santa Catarina Certificação do Sistema

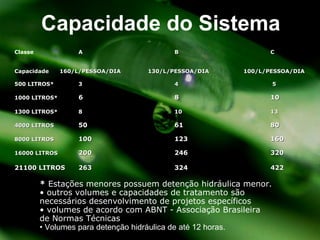

17. Capacidade do Sistema * Estações menores possuem detenção hidráulica menor. • outros volumes e capacidades de tratamento são necessários desenvolvimento de projetos específicos • volumes de acordo com ABNT - Associação Brasileira de Normas Técnicas • Volumes para detenção hidráulica de até 12 horas. Classe A B C Capacidade 160/L/PESSOA/DIA 130/L/PESSOA/DIA 100/L/PESSOA/DIA 500 LITROS* 3 4 5 1000 LITROS* 6 8 10 1300 LITROS* 8 10 13 4000 LITROS 50 61 80 8000 LITROS 100 123 160 16000 LITROS 200 246 320 21100 LITROS 263 324 422

18. SISNATE RESIDENCIAL

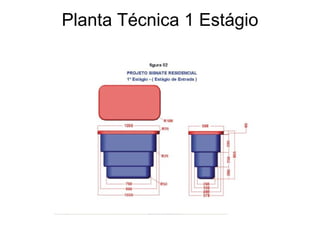

20. Planta Técnica 1 Estágio

21. Planta Técnica Demais Estágios

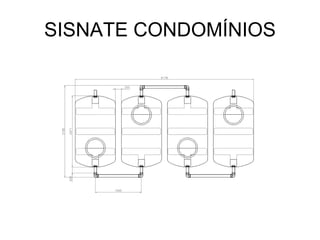

22. SISNATE CONDOMÍNIOS

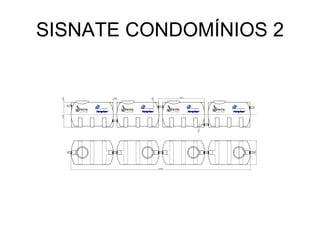

23. SISNATE CONDOMÍNIOS 2

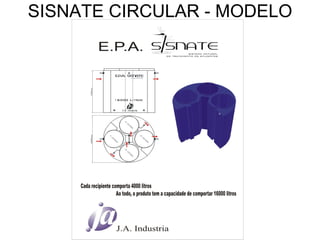

24. SISNATE CIRCULAR - MODELO

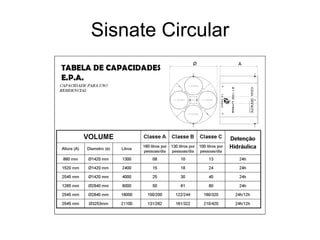

25. Sisnate Circular

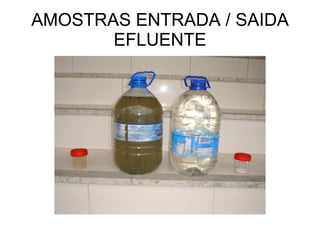

28. AMOSTRAS ENTRADA / SAIDA EFLUENTE

29. SISNATE Representante: Incentive Sol Soluções Solidárias Ltda Av. Paulista, 1439 – Cj. 141 Fone: 011 3253 0808 Stélio G. Cristóvão Obrigado !
